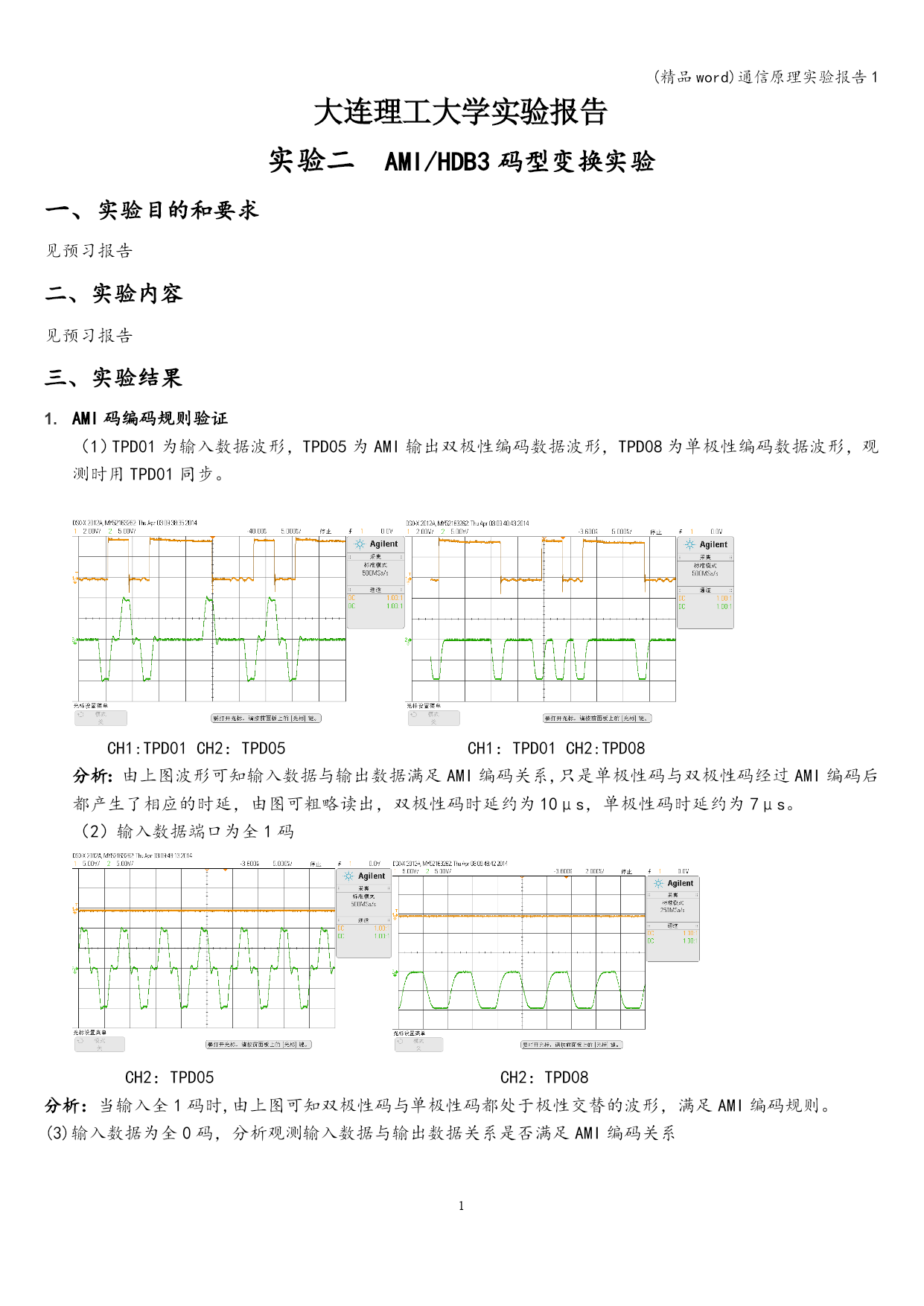

大连理工大学实验报告
实验二AMI/HDB3码型变换实验
一、实验目的和要求
见预习报告
二、实验内容
见预习报告
三、实验结果
AMI码编码规则验证
（1）TPD01为输入数据波形，TPD05为AMI输出双极性编码数据波形，TPD08为单极性编码数据波形，观测时用TPD01同步。

CH1:TPD01CH2：TPD05 CH1：TPD01CH2:TPD08
分析：由上图波形可知输入数据与输出数据满足AMI编码关系,只是单极性码与双极性码经过AMI编码后都产生了相应的时延，由图可粗略读出，双极性码时延约为10μs，单极性码时延约为7μs。
（2）输入数据端口为全1码

CH2：TPD05 CH2：TPD08
分析：当输入全1码时,由上图可知双极性码与单极性码都处于极性交替的波形，满足AMI编码规则。
(3)输入数据为全0码，分析观测输入数据与输出数据关系是否满足AMI编码关系

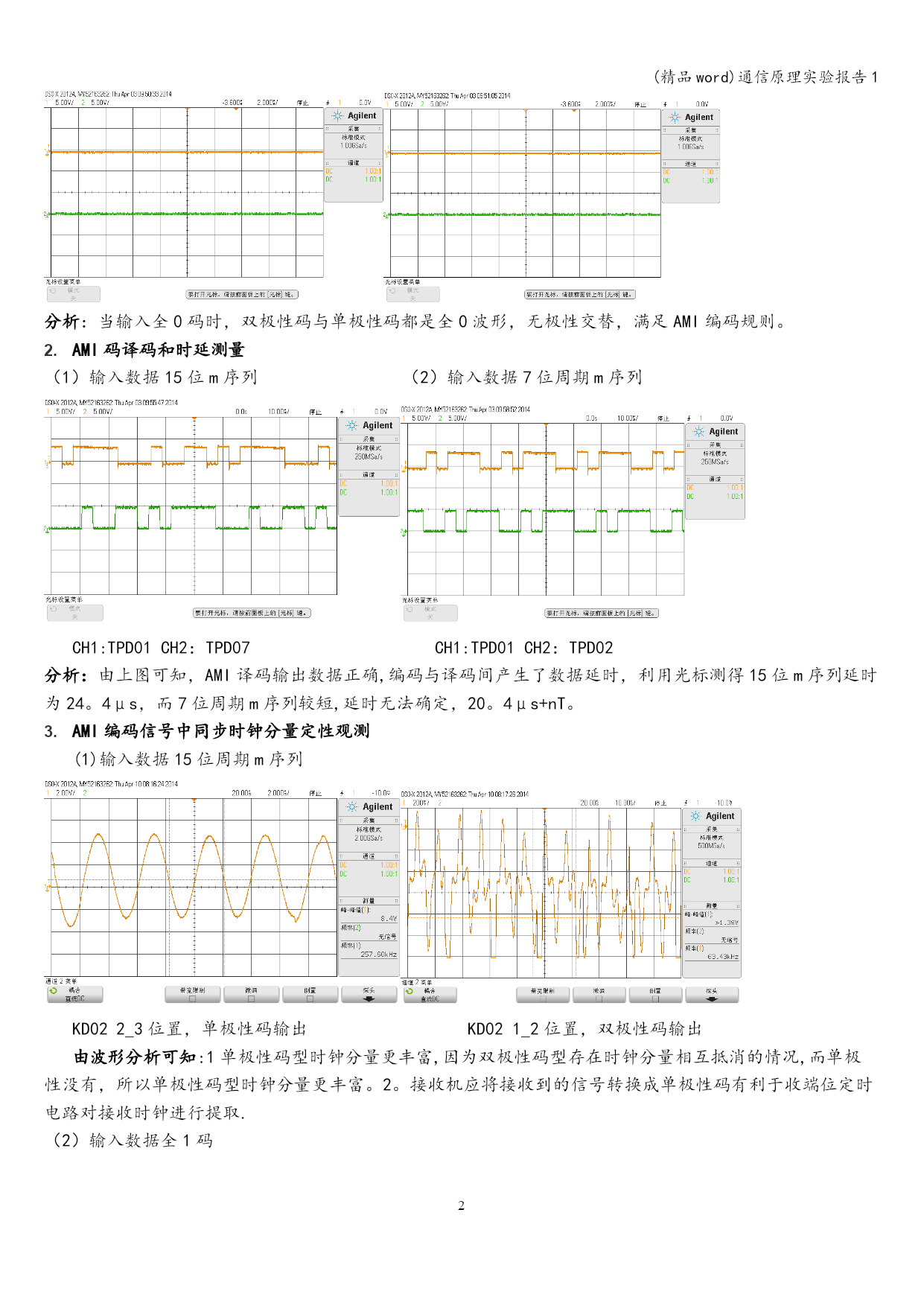

分析：当输入全0码时，双极性码与单极性码都是全0波形，无极性交替，满足AMI编码规则。
AMI码译码和时延测量
（1）输入数据15位m序列 （2）输入数据7位周期m序列

CH1:TPD01CH2：TPD07 CH1:TPD01CH2：TPD02
分析：由上图可知，AMI译码输出数据正确,编码与译码间产生了数据延时，利用光标测得15位m序列延时为24。4μs，而7位周期m序列较短,延时无法确定，20。4μs+nT。
AMI编码信号中同步时钟分量定性观测
(1)输入数据15位周期m序列

KD022_3位置，单极性码输出 KD021_2位置，双极性码输出
由波形分析可知:1单极性码型时钟分量更丰富,因为双极性码型存在时钟分量相互抵消的情况,而单极性没有，所以单极性码型时钟分量更丰富。2。接收机应将接收到的信号转换成单极性码有利于收端位定时电路对接收时钟进行提取.（2）输入数据全1码

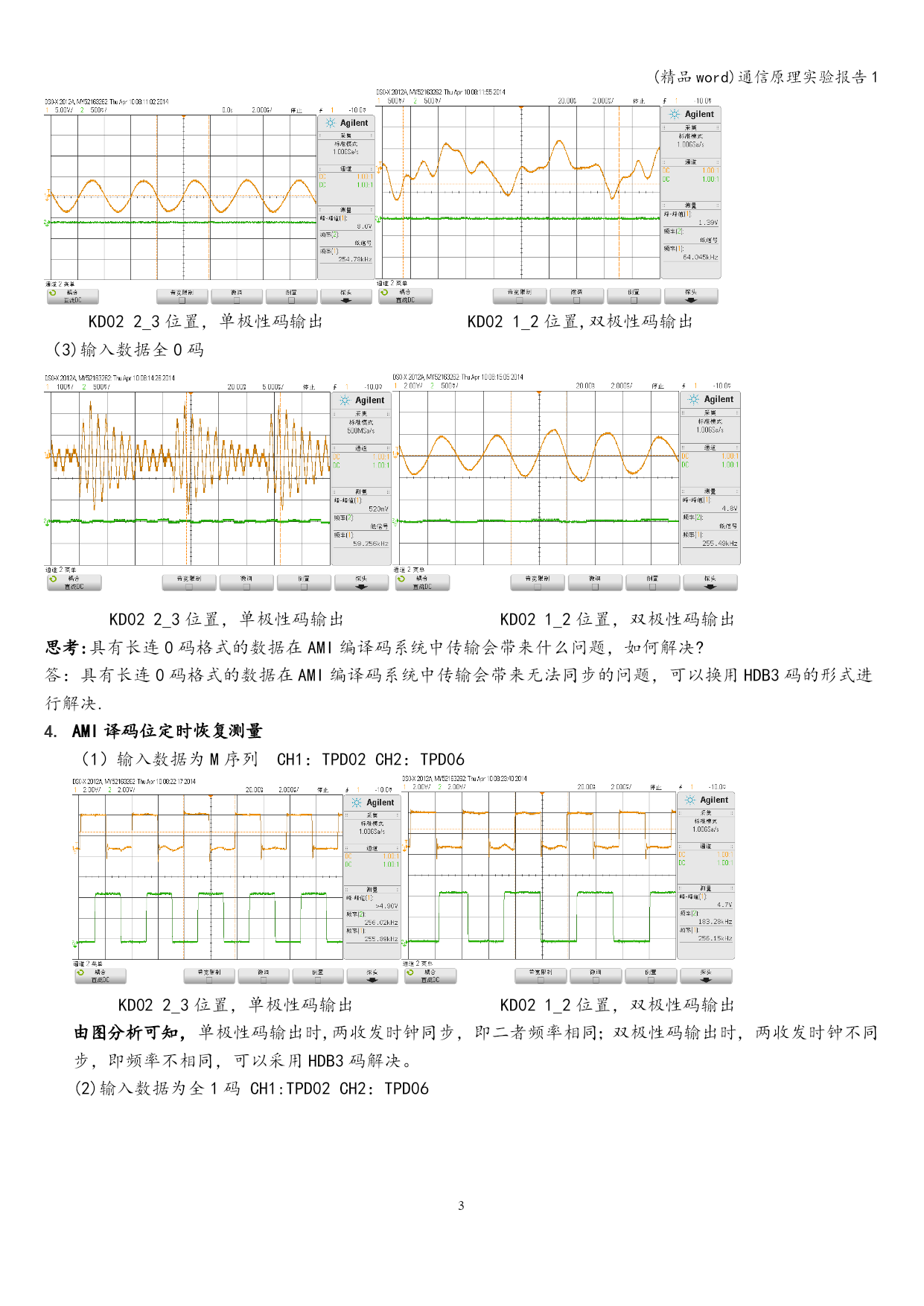

KD022_3位置，单极性码输出 KD021_2位置,双极性码输出
（3)输入数据全0码

KD022_3位置，单极性码输出 KD021_2位置，双极性码输出
思考:具有长连0码格式的数据在AMI编译码系统中传输会带来什么问题，如何解决?
答：具有长连0码格式的数据在AMI编译码系统中传输会带来无法同步的问题，可以换用HDB3码的形式进行解决.AMI译码位定时恢复测量
（1）输入数据为M序列CH1：TPD02CH2：TPD06

KD022_3位置，单极性码输出 KD021_2位置，双极性码输出
由图分析可知，单极性码输出时,两收发时钟同步，即二者频率相同；双极性码输出时，两收发时钟不同步，即频率不相同，可以采用HDB3码解决。
(2)输入数据为全1码CH1:TPD02CH2：TPD06

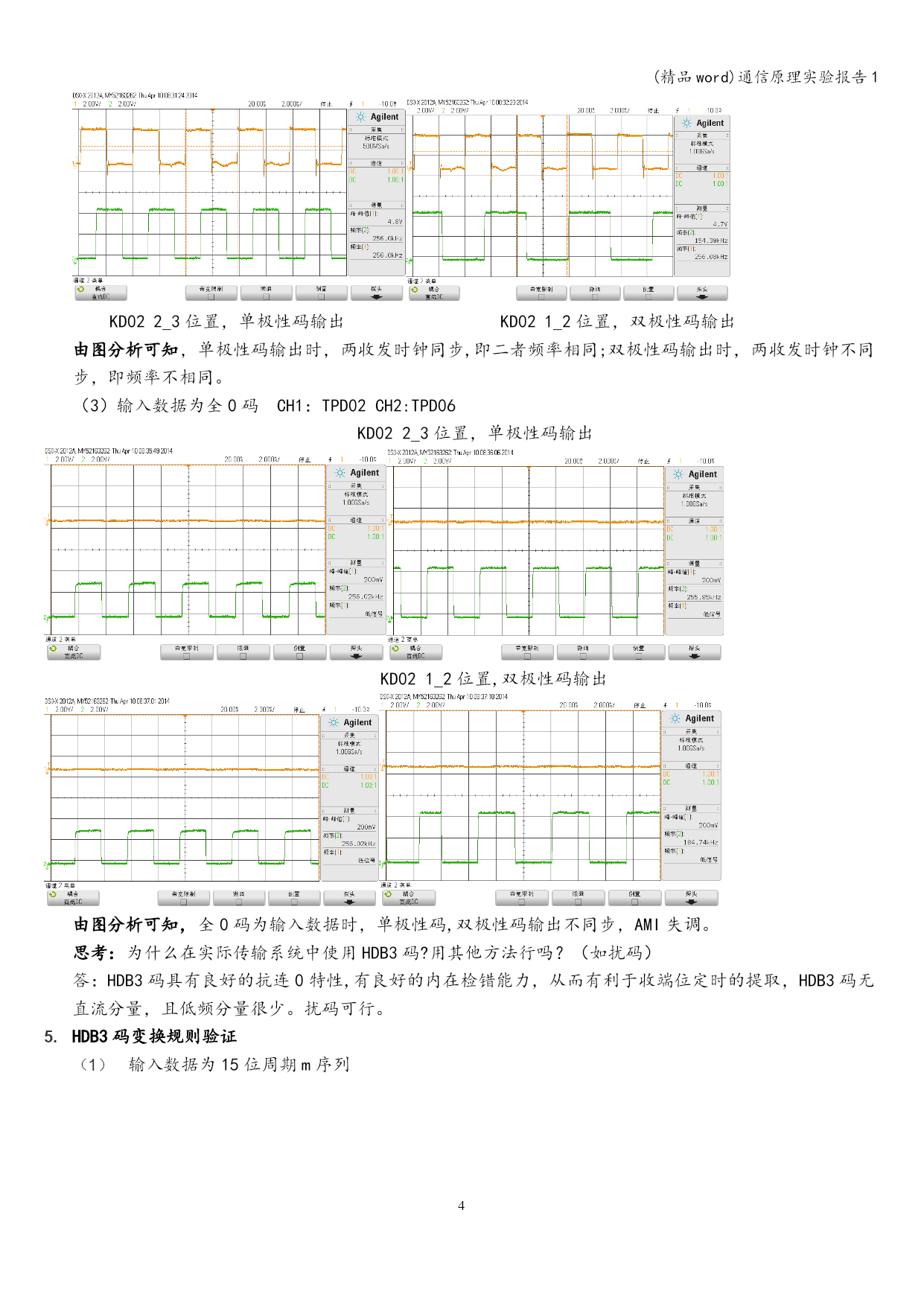

KD022_3位置，单极性码输出 KD021_2位置，双极性码输出
由图分析可知，单极性码输出时，两收发时钟同步,即二者频率相同;双极性码输出时，两收发时钟不同步，即频率不相同。
（3）输入数据为全0码CH1：TPD02CH2:TPD06
KD022_3位置，单极性码输出

KD021_2位置,双极性码输出

由图分析可知，全0码为输入数据时，单极性码,双极性码输出不同步，AMI失调。
思考：为什么在实际传输系统中使用HDB3码?用其他方法行吗？（如扰码）
答：HDB3码具有良好的抗连0特性,有良好的内在检错能力，从而有利于收端位定时的提取，HDB3码无直流分量，且低频分量很少。扰码可行。
HDB3码变换规则验证
输入数据为15位周期m序列

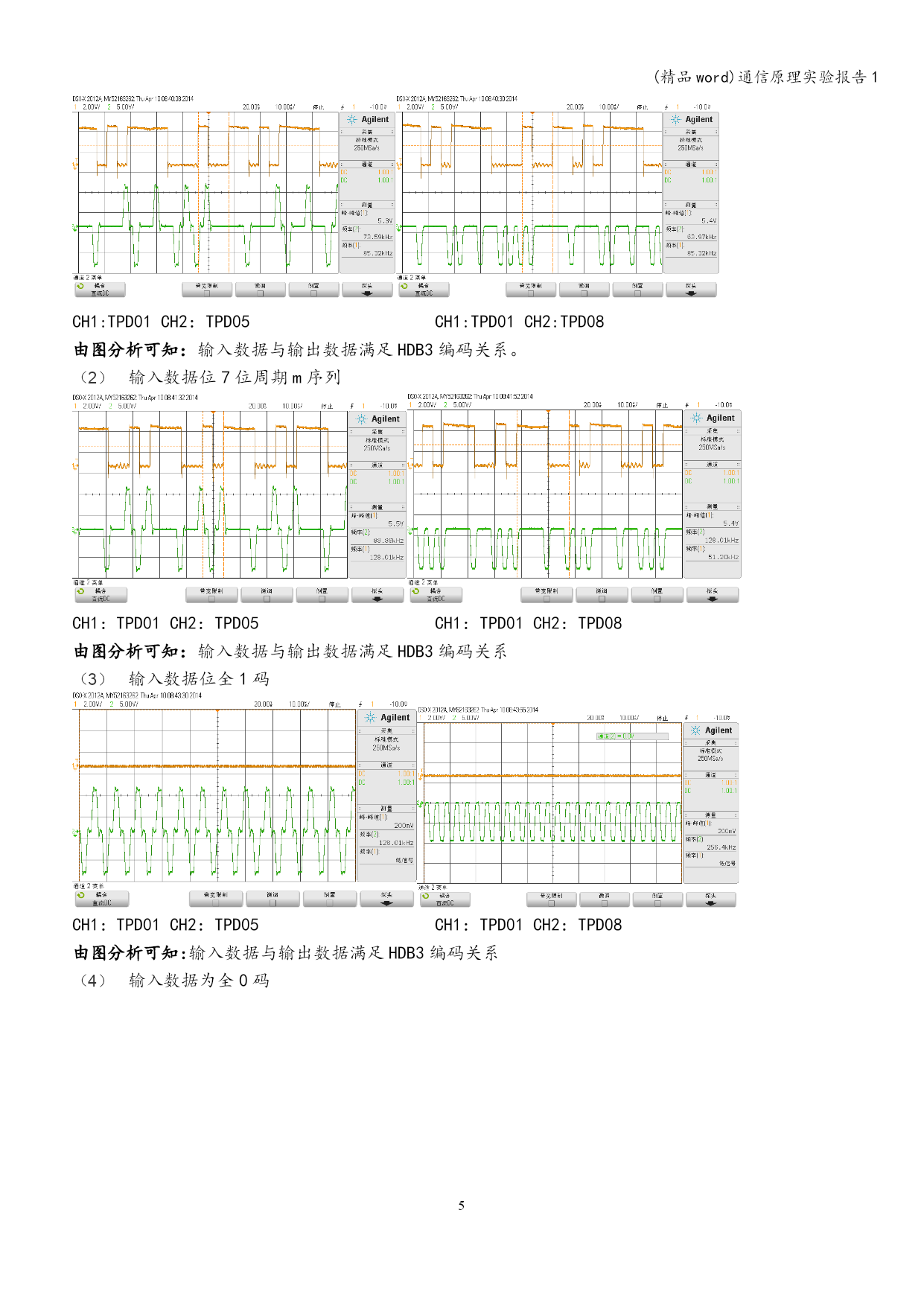

CH1:TPD01CH2：TPD05 CH1:TPD01CH2:TPD08
由图分析可知：输入数据与输出数据满足HDB3编码关系。
输入数据位7位周期m序列

CH1：TPD01CH2：TPD05 CH1：TPD01CH2：TPD08
由图分析可知：输入数据与输出数据满足HDB3编码关系
输入数据位全1码

CH1：TPD01CH2：TPD05 CH1：TPD01CH2：TPD08
由图分析可知:输入数据与输出数据满足HDB3编码关系
输入数据为全0码

CH1：TPD01CH2：TPD05 CH1：TPD01CH2：TPD08
由图分析可知：输入数据与输出数据满足HDB3编码关系
HDB3码译码和时延测量
输入数据为15位周期m序列 （2）输入数据为7位m周期序列

CH1：TPD01CH2：TPD07 CH1：TPD01CH2:T
