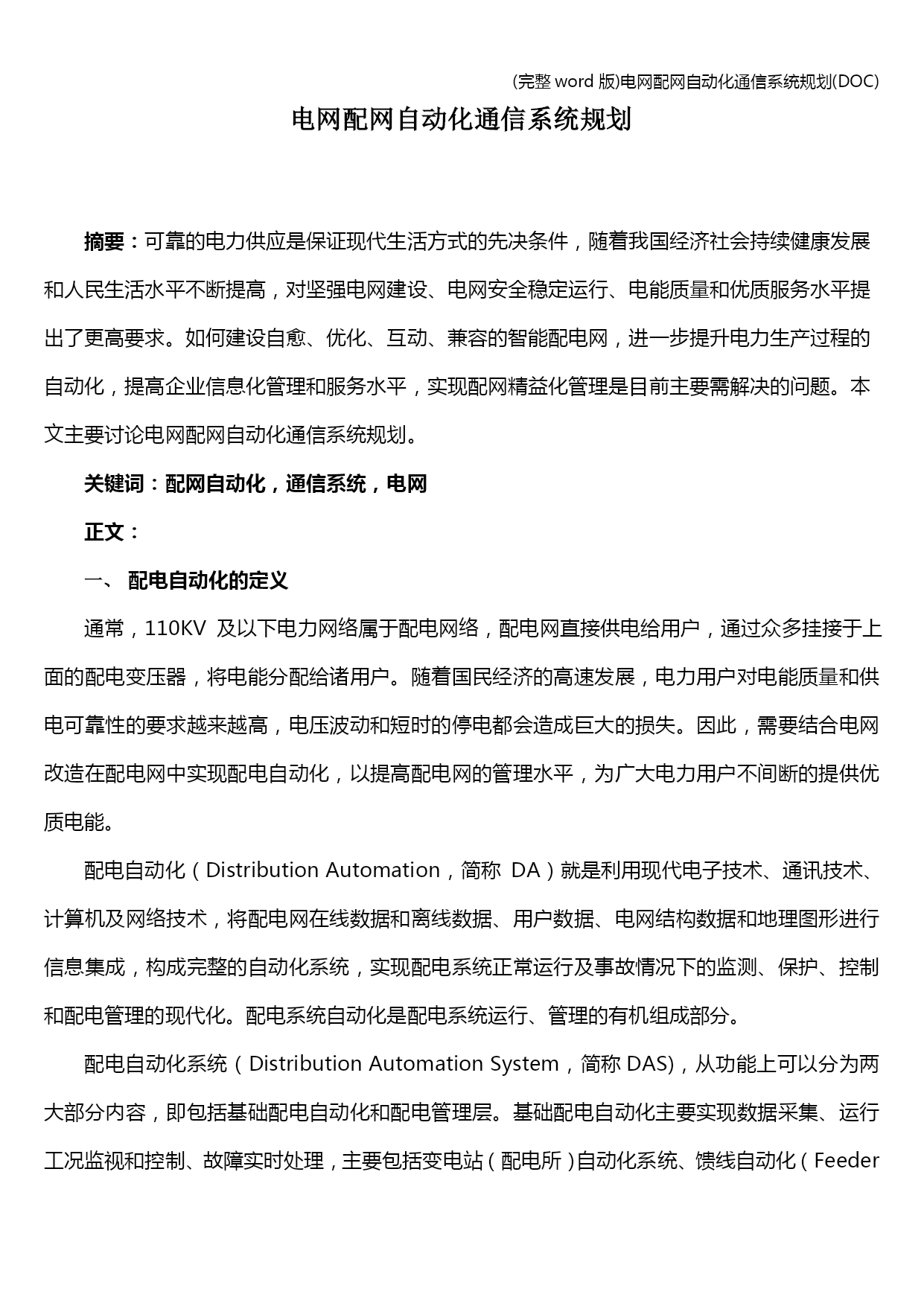

电网配网自动化通信系统规划

摘要：可靠的电力供应是保证现代生活方式的先决条件，随着我国经济社会持续健康发展和人民生活水平不断提高，对坚强电网建设、电网安全稳定运行、电能质量和优质服务水平提出了更高要求。如何建设自愈、优化、互动、兼容的智能配电网，进一步提升电力生产过程的自动化，提高企业信息化管理和服务水平，实现配网精益化管理是目前主要需解决的问题。本文主要讨论电网配网自动化通信系统规划。
关键词：配网自动化，通信系统，电网
正文：
配电自动化的定义
通常，110KV及以下电力网络属于配电网络，配电网直接供电给用户，通过众多挂接于上面的配电变压器，将电能分配给诸用户。随着国民经济的高速发展，电力用户对电能质量和供电可靠性的要求越来越高，电压波动和短时的停电都会造成巨大的损失。因此，需要结合电网改造在配电网中实现配电自动化，以提高配电网的管理水平，为广大电力用户不间断的提供优质电能。
配电自动化（DistributionAutomation，简称DA）就是利用现代电子技术、通讯技术、计算机及网络技术，将配电网在线数据和离线数据、用户数据、电网结构数据和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理的现代化。配电系统自动化是配电系统运行、管理的有机组成部分。

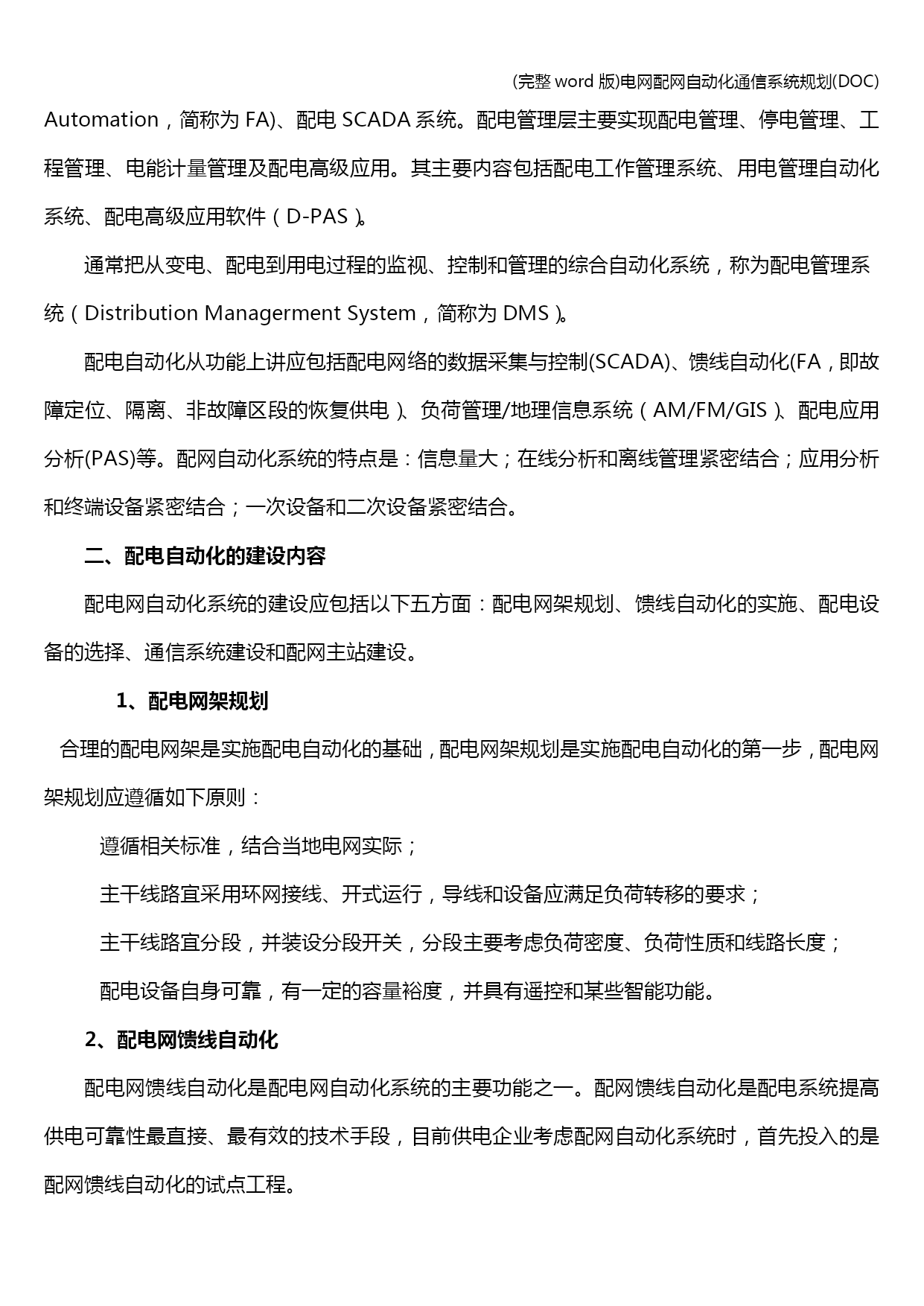

配电自动化系统（DistributionAutomationSystem，简称DAS)，从功能上可以分为两大部分内容，即包括基础配电自动化和配电管理层。基础配电自动化主要实现数据采集、运行工况监视和控制、故障实时处理，主要包括变电站（配电所）自动化系统、馈线自动化（FeederAutomation，简称为FA)、配电SCADA系统。配电管理层主要实现配电管理、停电管理、工程管理、电能计量管理及配电高级应用。其主要内容包括配电工作管理系统、用电管理自动化系统、配电高级应用软件（D-PAS）。
通常把从变电、配电到用电过程的监视、控制和管理的综合自动化系统，称为配电管理系统（DistributionManagermentSystem，简称为DMS）。
配电自动化从功能上讲应包括配电网络的数据采集与控制(SCADA)、馈线自动化(FA，即故障定位、隔离、非故障区段的恢复供电）、负荷管理/地理信息系统（AM/FM/GIS）、配电应用分析(PAS)等。配网自动化系统的特点是：信息量大；在线分析和离线管理紧密结合；应用分析和终端设备紧密结合；一次设备和二次设备紧密结合。
二、配电自动化的建设内容
配电网自动化系统的建设应包括以下五方面：配电网架规划、馈线自动化的实施、配电设备的选择、通信系统建设和配网主站建设。
1、配电网架规划
合理的配电网架是实施配电自动化的基础，配电网架规划是实施配电自动化的第一步，配电网架规划应遵循如下原则：
遵循相关标准，结合当地电网实际；
主干线路宜采用环网接线、开式运行，导线和设备应满足负荷转移的要求；
主干线路宜分段，并装设分段开关，分段主要考虑负荷密度、负荷性质和线路长度；
配电设备自身可靠，有一定的容量裕度，并具有遥控和某些智能功能。
2、配电网馈线自动化
配电网馈线自动化是配电网自动化系统的主要功能之一。配网馈线自动化是配电系统提高供电可靠性最直接、最有效的技术手段，目前供电企业考虑配网自动化系统时，首先投入的是配网馈线自动化的试点工程。

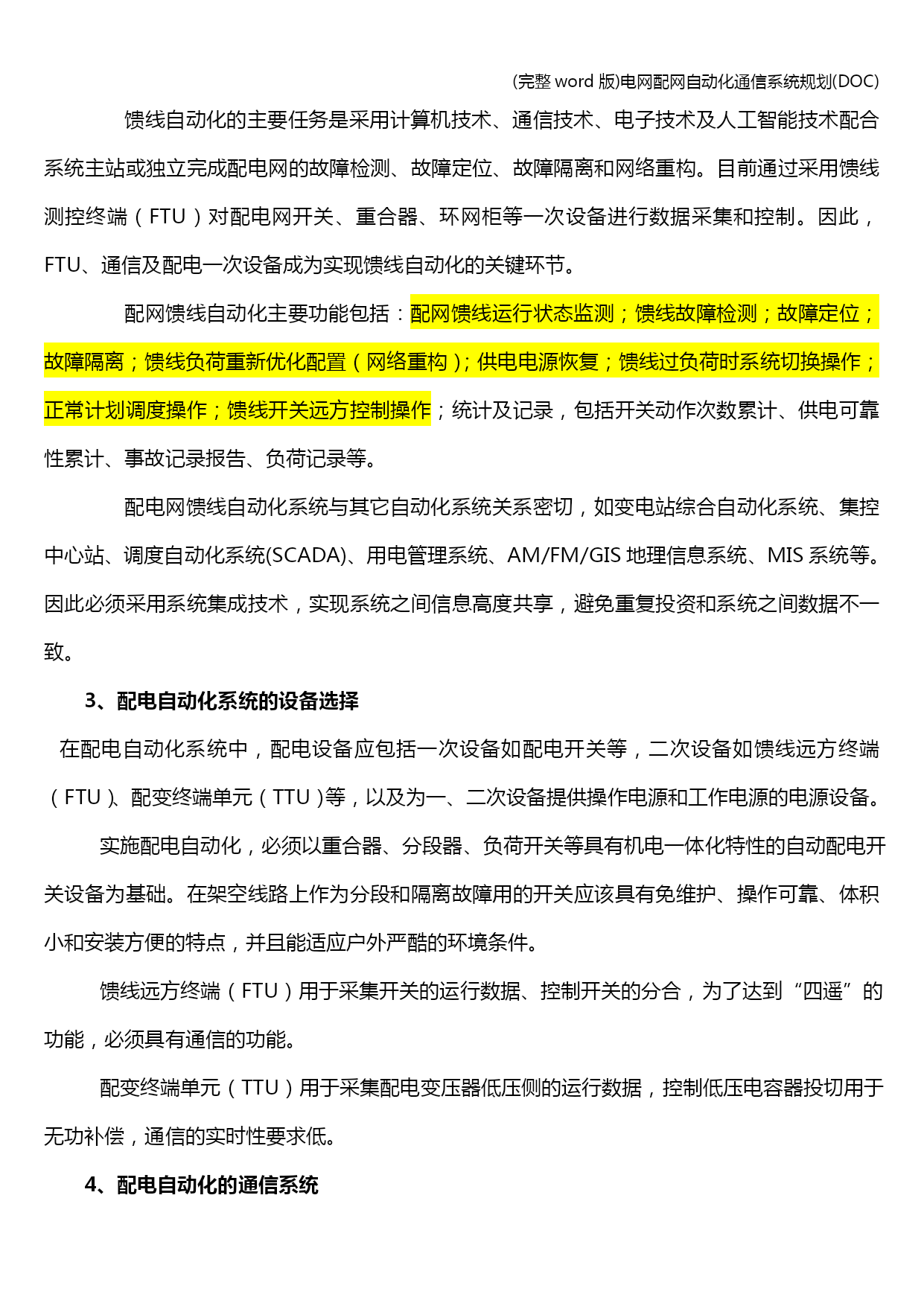

馈线自动化的主要任务是采用计算机技术、通信技术、电子技术及人工智能技术配合系统主站或独立完成配电网的故障检测、故障定位、故障隔离和网络重构。目前通过采用馈线测控终端（FTU）对配电网开关、重合器、环网柜等一次设备进行数据采集和控制。因此，FTU、通信及配电一次设备成为实现馈线自动化的关键环节。
配网馈线自动化主要功能包括：配网馈线运行状态监测；馈线故障检测；故障定位；故障隔离；馈线负荷重新优化配置（网络重构）；供电电源恢复；馈线过负荷时系统切换操作；正常计划调度操作；馈线开关远方控制操作；统计及记录，包括开关动作次数累计、供电可靠性累计、事故记录报告、负荷记录等。
配电网馈线自动化系统与其它自动化系统关系密切，如变电站综合自动化系统、集控中心站、调度自动化系统(SCADA)、用电管理系统、AM/FM/GIS地理信息系统、MIS系统等。因此必须采用系统集成技术，实现系统之间信息高度共享，避免重复投资和系统之间数据不一致。
3、配电自动化系统的设备选择
在配电自动化系统中，配电设备应包括一次设备如配电开关等，二次设备如馈线远方终端（FTU）、配变终端单元（TTU）等，以及为一、二次设备提供
