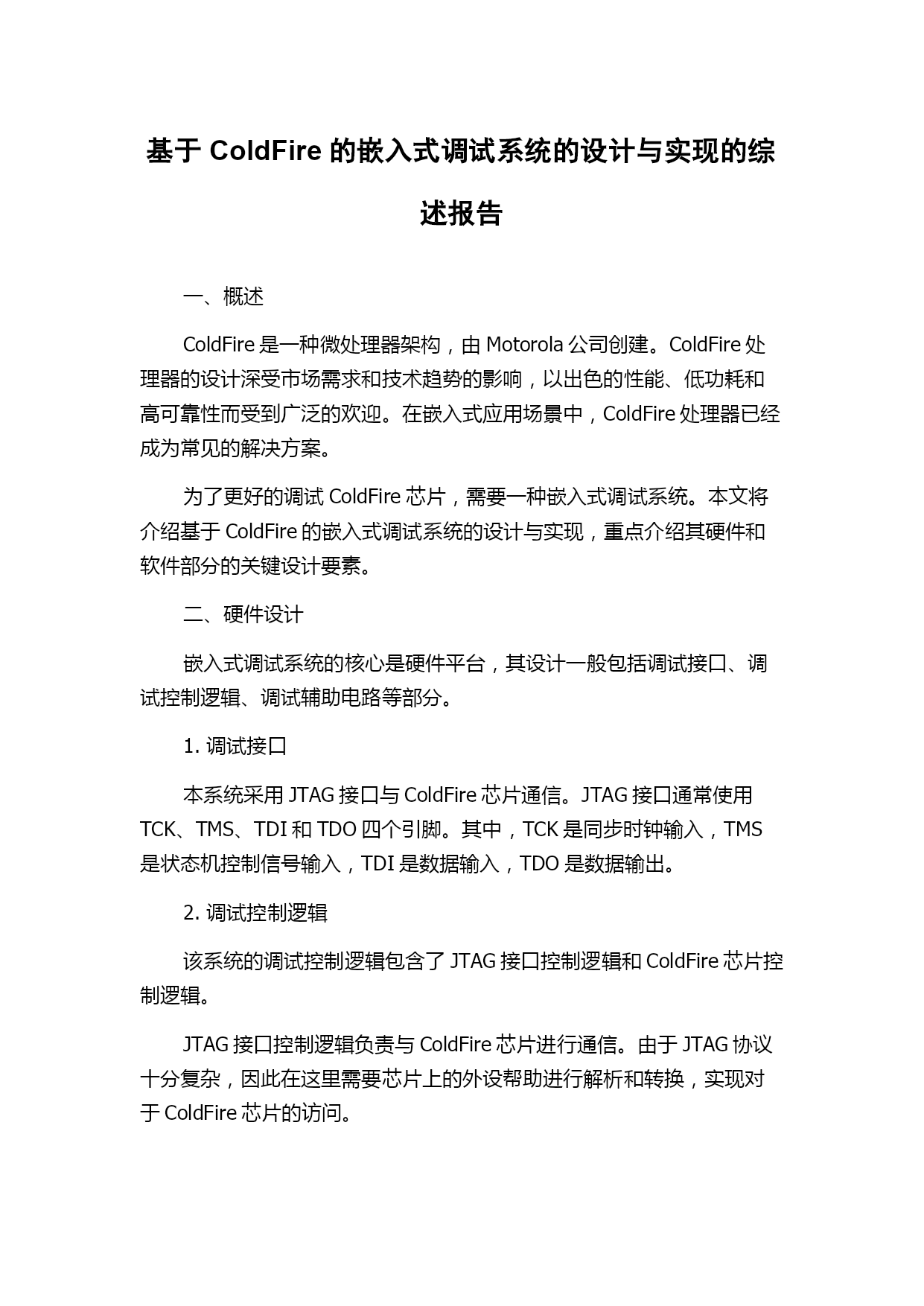

基于ColdFire的嵌入式调试系统的设计与实现的综述报告
一、概述
ColdFire是一种微处理器架构，由Motorola公司创建。ColdFire处理器的设计深受市场需求和技术趋势的影响，以出色的性能、低功耗和高可靠性而受到广泛的欢迎。在嵌入式应用场景中，ColdFire处理器已经成为常见的解决方案。
为了更好的调试ColdFire芯片，需要一种嵌入式调试系统。本文将介绍基于ColdFire的嵌入式调试系统的设计与实现，重点介绍其硬件和软件部分的关键设计要素。
二、硬件设计
嵌入式调试系统的核心是硬件平台，其设计一般包括调试接口、调试控制逻辑、调试辅助电路等部分。
1.调试接口
本系统采用JTAG接口与ColdFire芯片通信。JTAG接口通常使用TCK、TMS、TDI和TDO四个引脚。其中，TCK是同步时钟输入，TMS是状态机控制信号输入，TDI是数据输入，TDO是数据输出。
2.调试控制逻辑
该系统的调试控制逻辑包含了JTAG接口控制逻辑和ColdFire芯片控制逻辑。
JTAG接口控制逻辑负责与ColdFire芯片进行通信。由于JTAG协议十分复杂，因此在这里需要芯片上的外设帮助进行解析和转换，实现对于ColdFire芯片的访问。

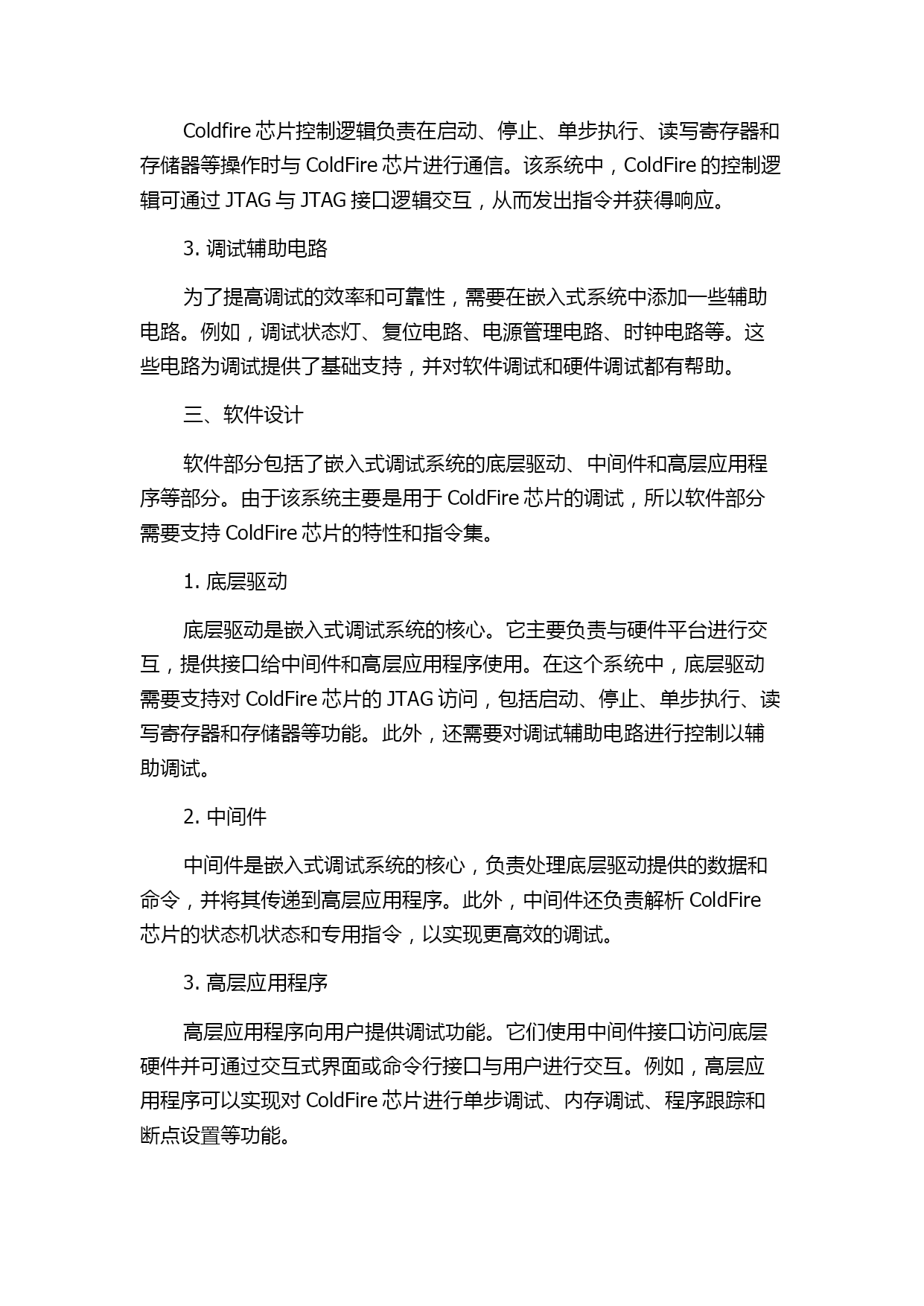

Coldfire芯片控制逻辑负责在启动、停止、单步执行、读写寄存器和存储器等操作时与ColdFire芯片进行通信。该系统中，ColdFire的控制逻辑可通过JTAG与JTAG接口逻辑交互，从而发出指令并获得响应。
3.调试辅助电路
为了提高调试的效率和可靠性，需要在嵌入式系统中添加一些辅助电路。例如，调试状态灯、复位电路、电源管理电路、时钟电路等。这些电路为调试提供了基础支持，并对软件调试和硬件调试都有帮助。
三、软件设计
软件部分包括了嵌入式调试系统的底层驱动、中间件和高层应用程序等部分。由于该系统主要是用于ColdFire芯片的调试，所以软件部分需要支持ColdFire芯片的特性和指令集。
1.底层驱动
底层驱动是嵌入式调试系统的核心。它主要负责与硬件平台进行交互，提供接口给中间件和高层应用程序使用。在这个系统中，底层驱动需要支持对ColdFire芯片的JTAG访问，包括启动、停止、单步执行、读写寄存器和存储器等功能。此外，还需要对调试辅助电路进行控制以辅助调试。
2.中间件
中间件是嵌入式调试系统的核心，负责处理底层驱动提供的数据和命令，并将其传递到高层应用程序。此外，中间件还负责解析ColdFire芯片的状态机状态和专用指令，以实现更高效的调试。
3.高层应用程序
高层应用程序向用户提供调试功能。它们使用中间件接口访问底层硬件并可通过交互式界面或命令行接口与用户进行交互。例如，高层应用程序可以实现对ColdFire芯片进行单步调试、内存调试、程序跟踪和断点设置等功能。

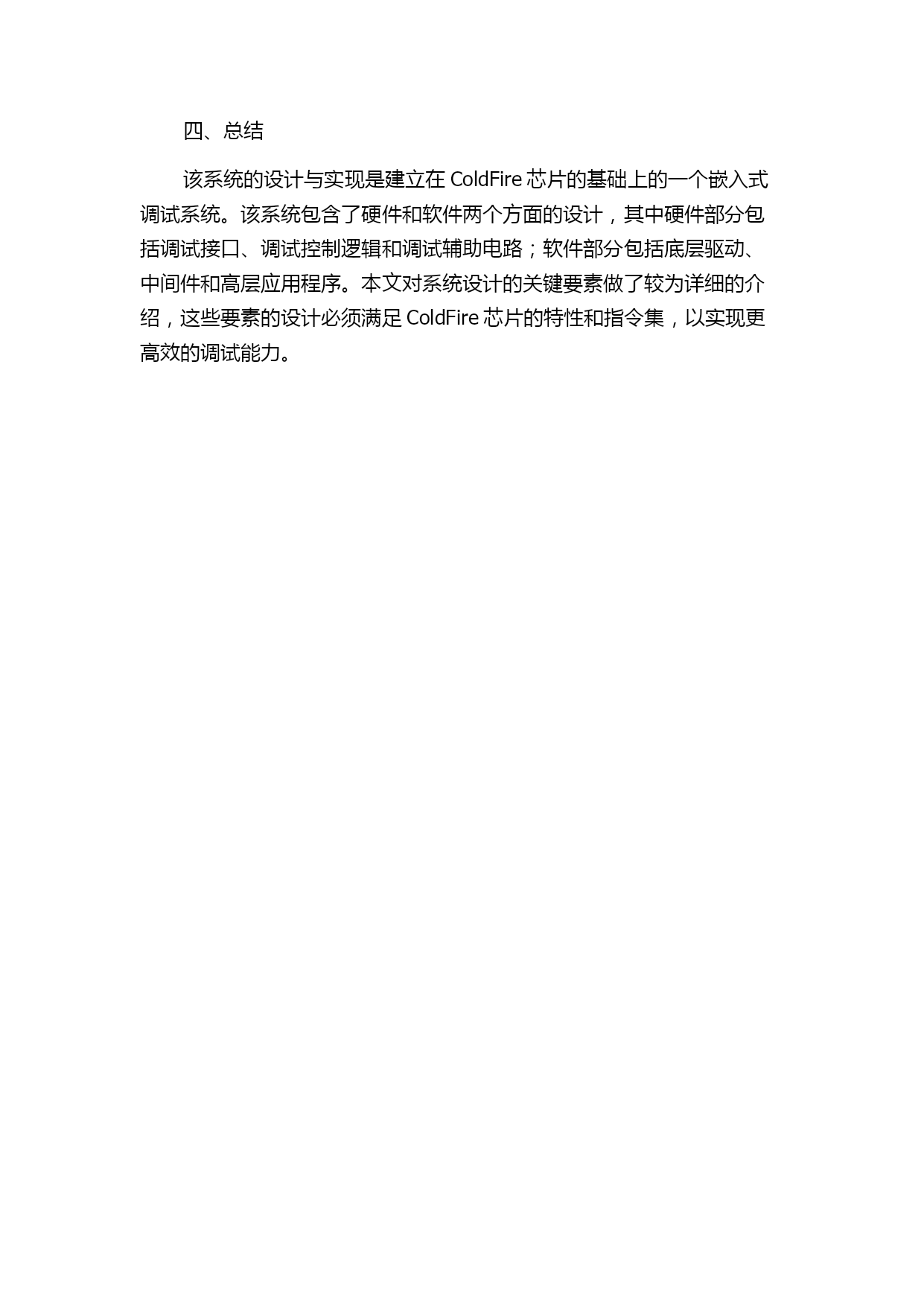

四、总结
该系统的设计与实现是建立在ColdFire芯片的基础上的一个嵌入式调试系统。该系统包含了硬件和软件两个方面的设计，其中硬件部分包括调试接口、调试控制逻辑和调试辅助电路；软件部分包括底层驱动、中间件和高层应用程序。本文对系统设计的关键要素做了较为详细的介绍，这些要素的设计必须满足ColdFire芯片的特性和指令集，以实现更高效的调试能力。
