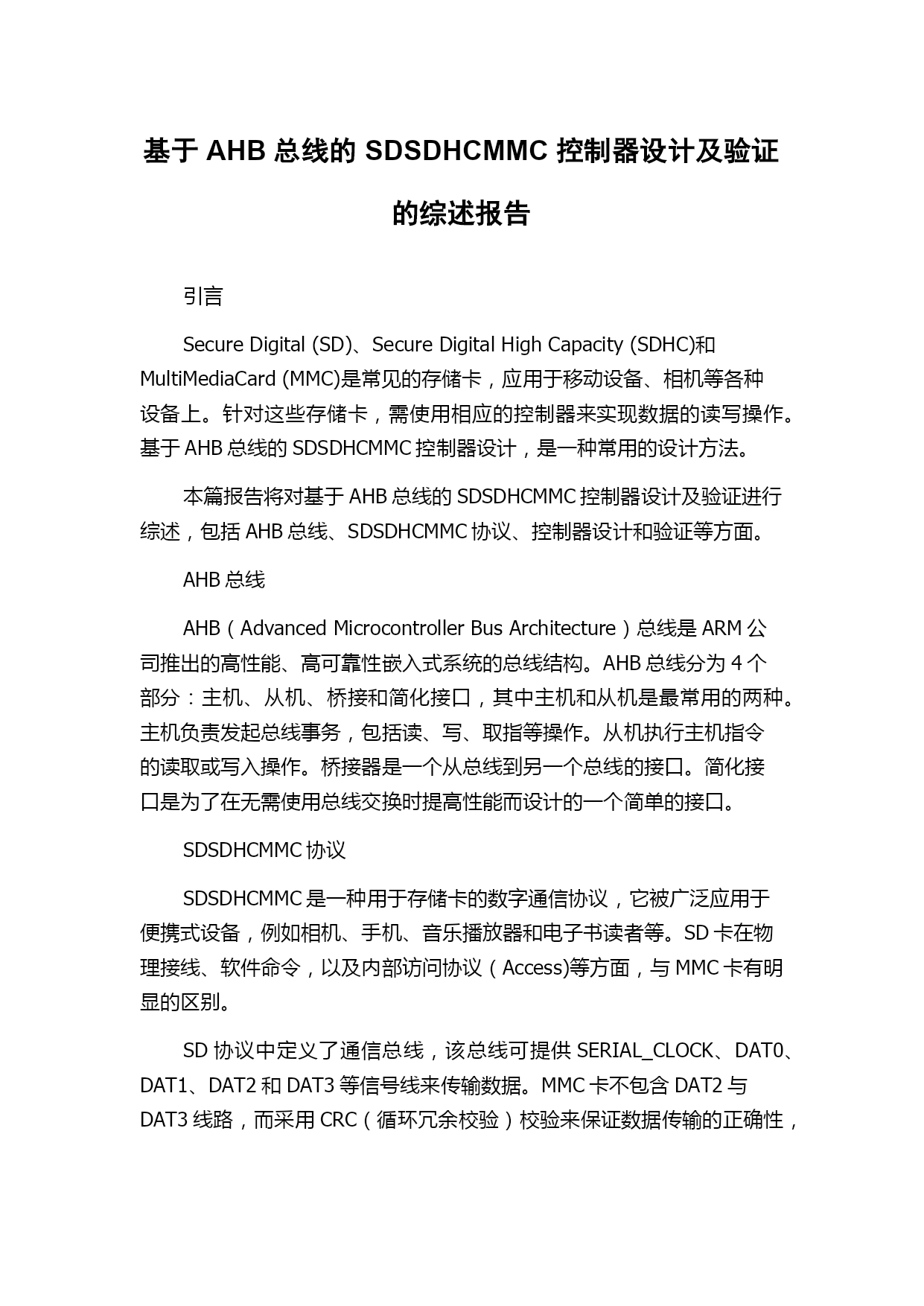

基于AHB总线的SDSDHCMMC控制器设计及验证的综述报告
引言
SecureDigital(SD)、SecureDigitalHighCapacity(SDHC)和MultiMediaCard(MMC)是常见的存储卡，应用于移动设备、相机等各种设备上。针对这些存储卡，需使用相应的控制器来实现数据的读写操作。基于AHB总线的SDSDHCMMC控制器设计，是一种常用的设计方法。
本篇报告将对基于AHB总线的SDSDHCMMC控制器设计及验证进行综述，包括AHB总线、SDSDHCMMC协议、控制器设计和验证等方面。
AHB总线
AHB（AdvancedMicrocontrollerBusArchitecture）总线是ARM公司推出的高性能、高可靠性嵌入式系统的总线结构。AHB总线分为4个部分：主机、从机、桥接和简化接口，其中主机和从机是最常用的两种。主机负责发起总线事务，包括读、写、取指等操作。从机执行主机指令的读取或写入操作。桥接器是一个从总线到另一个总线的接口。简化接口是为了在无需使用总线交换时提高性能而设计的一个简单的接口。
SDSDHCMMC协议
SDSDHCMMC是一种用于存储卡的数字通信协议，它被广泛应用于便携式设备，例如相机、手机、音乐播放器和电子书读者等。SD卡在物理接线、软件命令，以及内部访问协议（Access)等方面，与MMC卡有明显的区别。

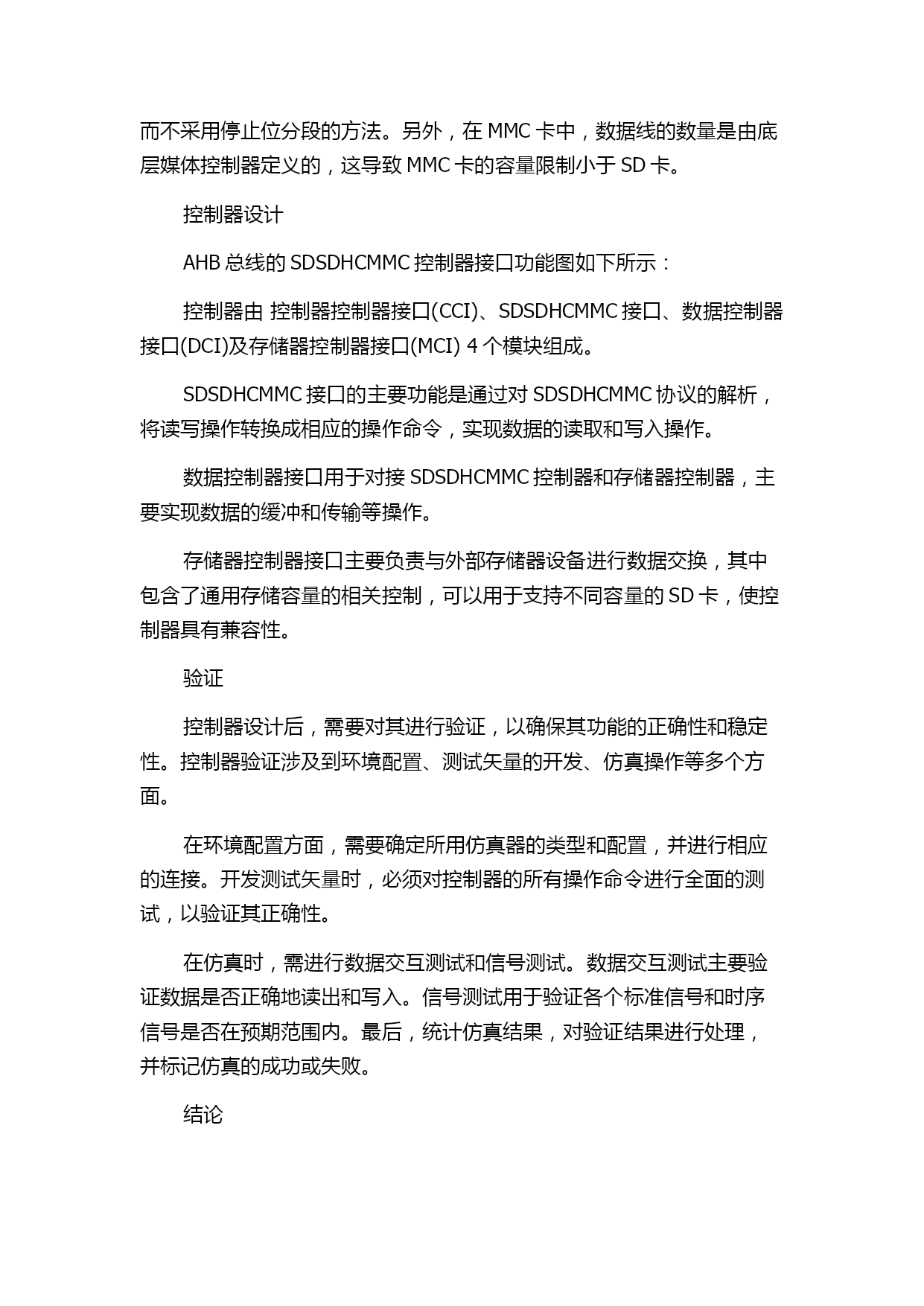

SD协议中定义了通信总线，该总线可提供SERIAL_CLOCK、DAT0、DAT1、DAT2和DAT3等信号线来传输数据。MMC卡不包含DAT2与DAT3线路，而采用CRC（循环冗余校验）校验来保证数据传输的正确性，而不采用停止位分段的方法。另外，在MMC卡中，数据线的数量是由底层媒体控制器定义的，这导致MMC卡的容量限制小于SD卡。
控制器设计
AHB总线的SDSDHCMMC控制器接口功能图如下所示：
控制器由控制器控制器接口(CCI)、SDSDHCMMC接口、数据控制器接口(DCI)及存储器控制器接口(MCI)4个模块组成。
SDSDHCMMC接口的主要功能是通过对SDSDHCMMC协议的解析，将读写操作转换成相应的操作命令，实现数据的读取和写入操作。
数据控制器接口用于对接SDSDHCMMC控制器和存储器控制器，主要实现数据的缓冲和传输等操作。
存储器控制器接口主要负责与外部存储器设备进行数据交换，其中包含了通用存储容量的相关控制，可以用于支持不同容量的SD卡，使控制器具有兼容性。
验证
控制器设计后，需要对其进行验证，以确保其功能的正确性和稳定性。控制器验证涉及到环境配置、测试矢量的开发、仿真操作等多个方面。
在环境配置方面，需要确定所用仿真器的类型和配置，并进行相应的连接。开发测试矢量时，必须对控制器的所有操作命令进行全面的测试，以验证其正确性。
在仿真时，需进行数据交互测试和信号测试。数据交互测试主要验证数据是否正确地读出和写入。信号测试用于验证各个标准信号和时序信号是否在预期范围内。最后，统计仿真结果，对验证结果进行处理，并标记仿真的成功或失败。
结论

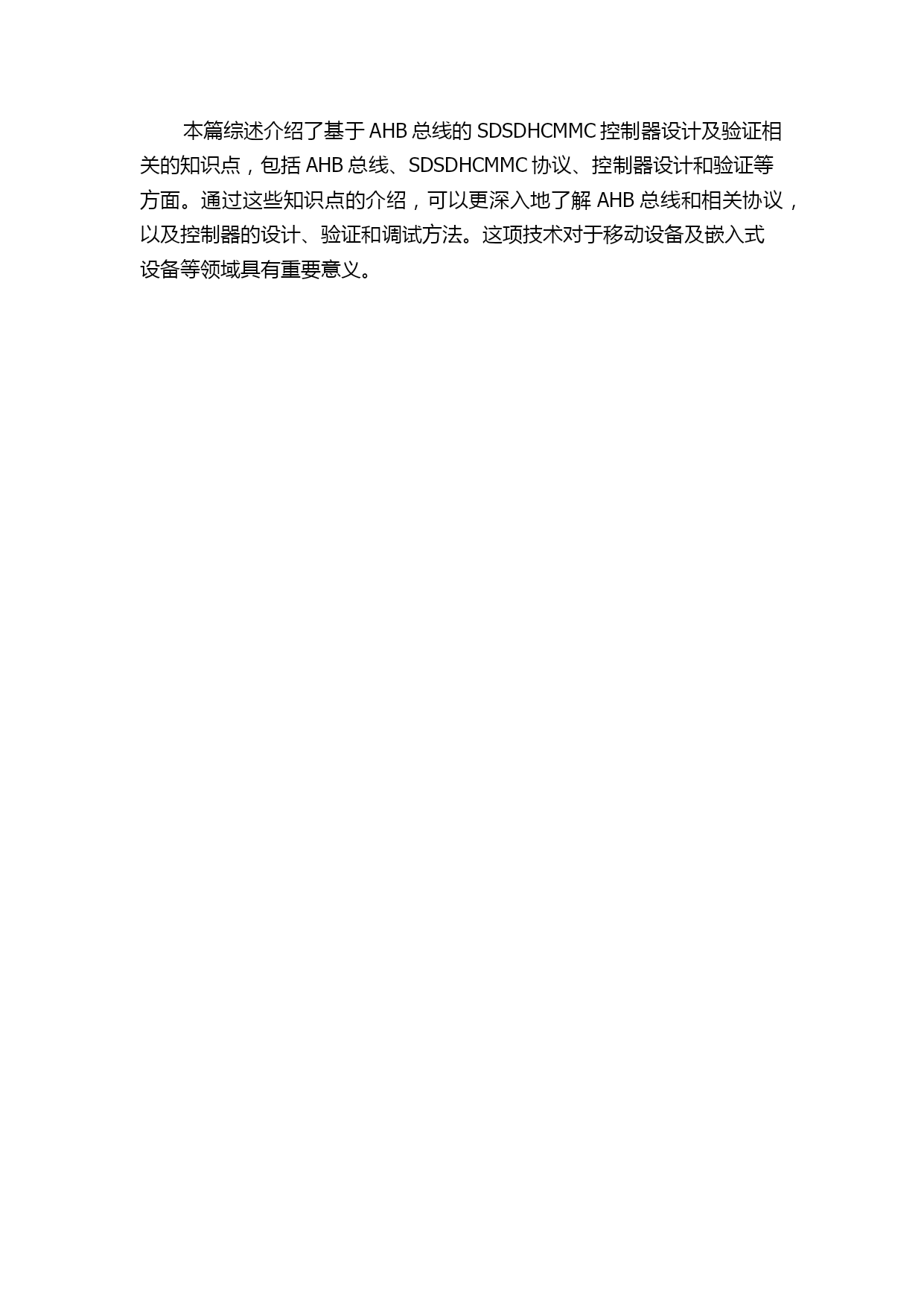

本篇综述介绍了基于AHB总线的SDSDHCMMC控制器设计及验证相关的知识点，包括AHB总线、SDSDHCMMC协议、控制器设计和验证等方面。通过这些知识点的介绍，可以更深入地了解AHB总线和相关协议，以及控制器的设计、验证和调试方法。这项技术对于移动设备及嵌入式设备等领域具有重要意义。
