基于Modbus协议的远程无线抄表系统的设计与实现的综述报告
一、引言
随着科技的发展，智能化、自动化已经成为各个领域的发展趋势。在能源管理方面，传统的手动抄表已经逐渐被无线抄表系统所取代，具有了更高的效率和更低的成本。Modbus协议是智能电力中较为常用的通信协议之一，其基于RS485通信方式实现，适用于远距离通信和数据采集。本文将介绍基于Modbus协议的远程无线抄表系统的设计与实现。
二、远程无线抄表系统的设计
1.系统框架
该远程无线抄表系统主要由以下三部分组成：传感器采集模块、物联网网关模块以及云平台后端。其中，传感器采集模块位于用户的传感器端，可测量用户设备电能表的电流、电压和功率等参数，并将数据通过Modbus协议发送到物联网网关模块；物联网网关模块则提供了通信协议的转化、网络连接以及数据传输的功能，负责将采集到的数据上传至云平台后端；云平台后端则用于数据接收、数据存储、数据分析和可视化展示等。
2.硬件设计
传感器采集模块主要由电压传感器、电流传感器以及单片机控制器组成。单片机控制器用于接收传感器测量到的电参数，并通过Modbus协议将数据发送到物联网网关模块中。物联网网关模块则包括了无线通信模块、CPU、嵌入式操作系统以及电源管理模块等组件，其中无线通信模块可实现Wi-Fi、GPRS、3G、4G等多种通信方式。
3.软件设计

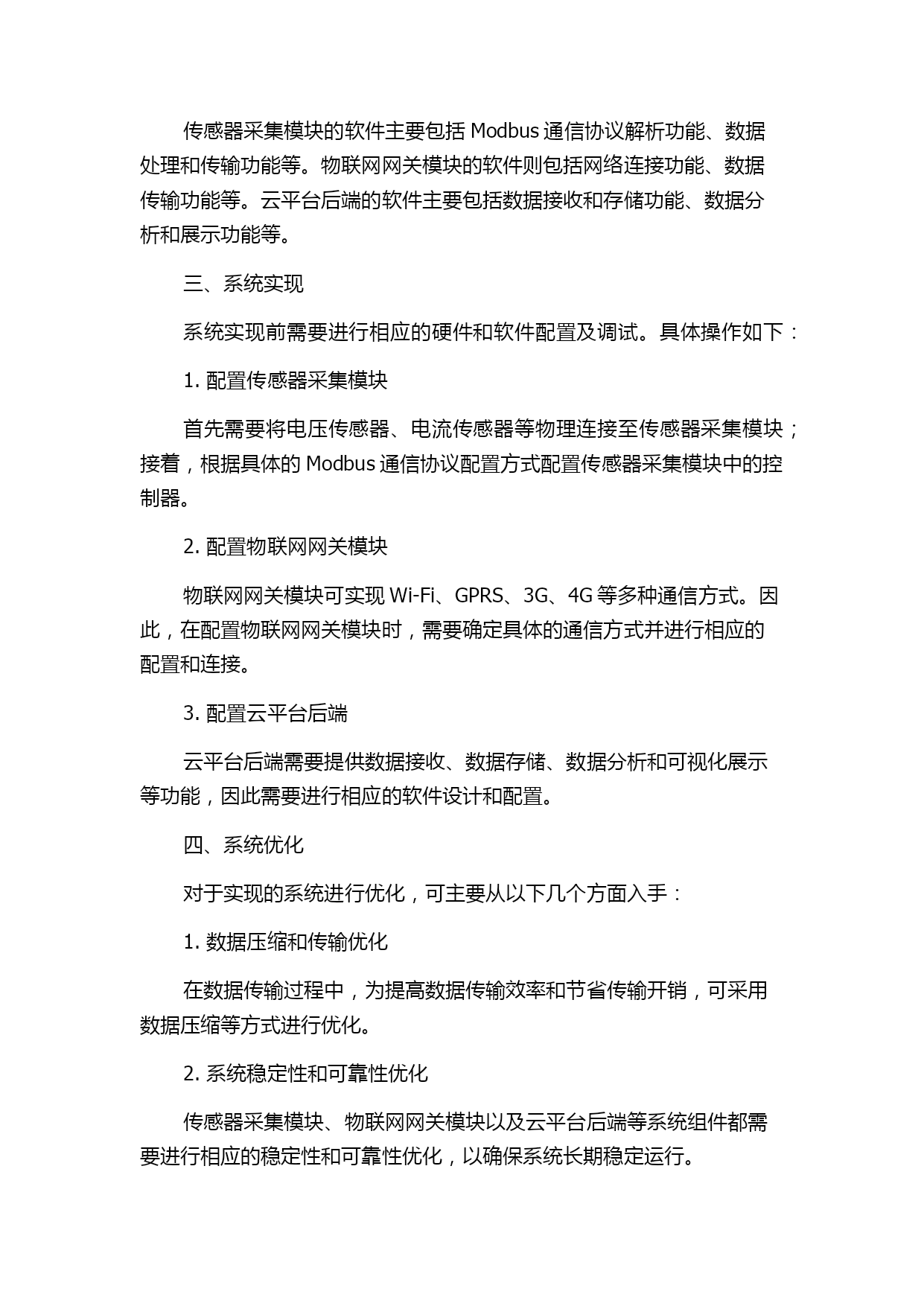

传感器采集模块的软件主要包括Modbus通信协议解析功能、数据处理和传输功能等。物联网网关模块的软件则包括网络连接功能、数据传输功能等。云平台后端的软件主要包括数据接收和存储功能、数据分析和展示功能等。
三、系统实现
系统实现前需要进行相应的硬件和软件配置及调试。具体操作如下：
1.配置传感器采集模块
首先需要将电压传感器、电流传感器等物理连接至传感器采集模块；接着，根据具体的Modbus通信协议配置方式配置传感器采集模块中的控制器。
2.配置物联网网关模块
物联网网关模块可实现Wi-Fi、GPRS、3G、4G等多种通信方式。因此，在配置物联网网关模块时，需要确定具体的通信方式并进行相应的配置和连接。
3.配置云平台后端
云平台后端需要提供数据接收、数据存储、数据分析和可视化展示等功能，因此需要进行相应的软件设计和配置。
四、系统优化
对于实现的系统进行优化，可主要从以下几个方面入手：
1.数据压缩和传输优化
在数据传输过程中，为提高数据传输效率和节省传输开销，可采用数据压缩等方式进行优化。
2.系统稳定性和可靠性优化
传感器采集模块、物联网网关模块以及云平台后端等系统组件都需要进行相应的稳定性和可靠性优化，以确保系统长期稳定运行。
3.数据安全保护
对于电力数据等重要信息，可加密传输或进行其他安全保护措施，以确保数据安全性。
五、总结
基于Modbus协议的远程无线抄表系统具有通信简单、数据采集及传输高效、可扩展性强等优点。在实际应用中，可以根据具体需求进行硬件和软件的配置和优化，以实现更高的性能和更满足实际需求的系统。
