广联达2012年绘图输入技巧
讲座主要内容

目录一、绘图输入技巧
总体思路

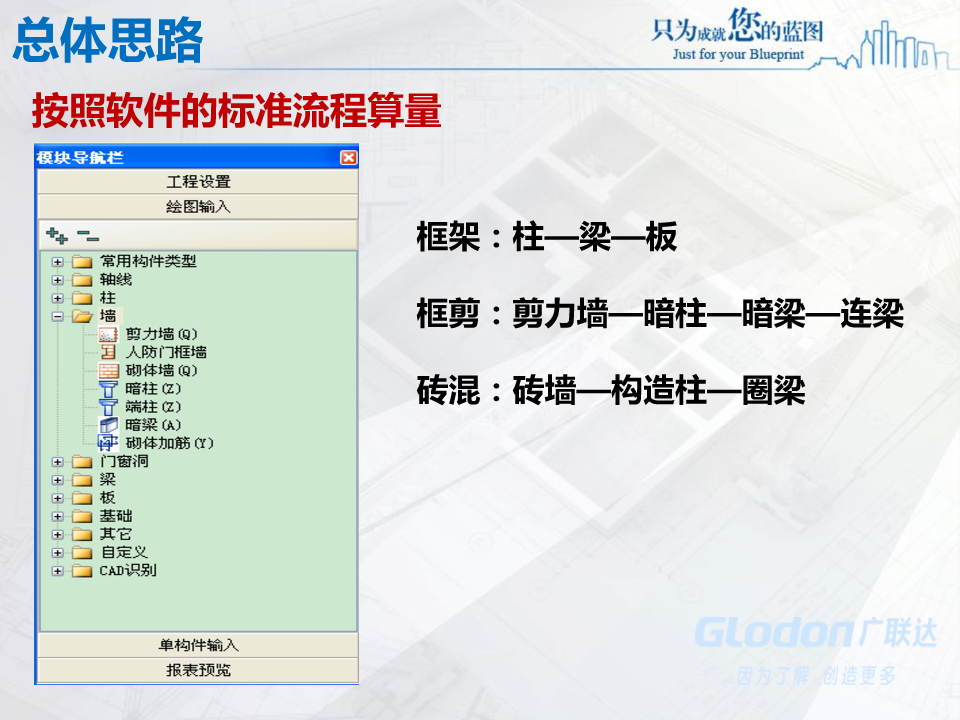

按照软件的标准流程算量

框架：柱—梁—板

框剪：剪力墙—暗柱—暗梁—连梁

砖混：砖墙—构造柱—圈梁

总体思路

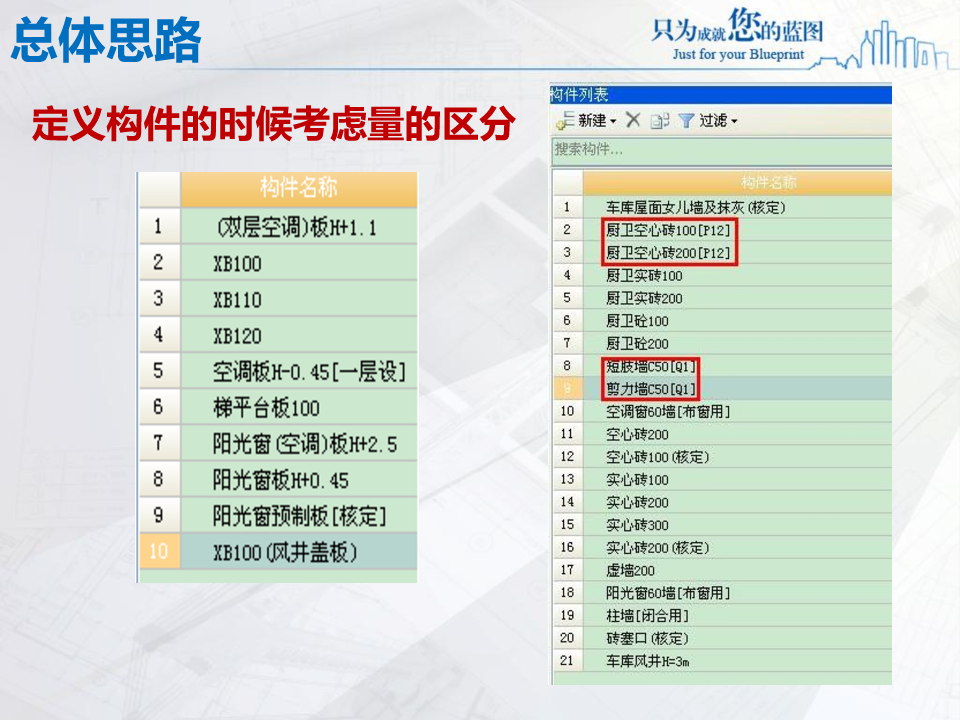

定义构件的时候考虑量的区分
总体思路

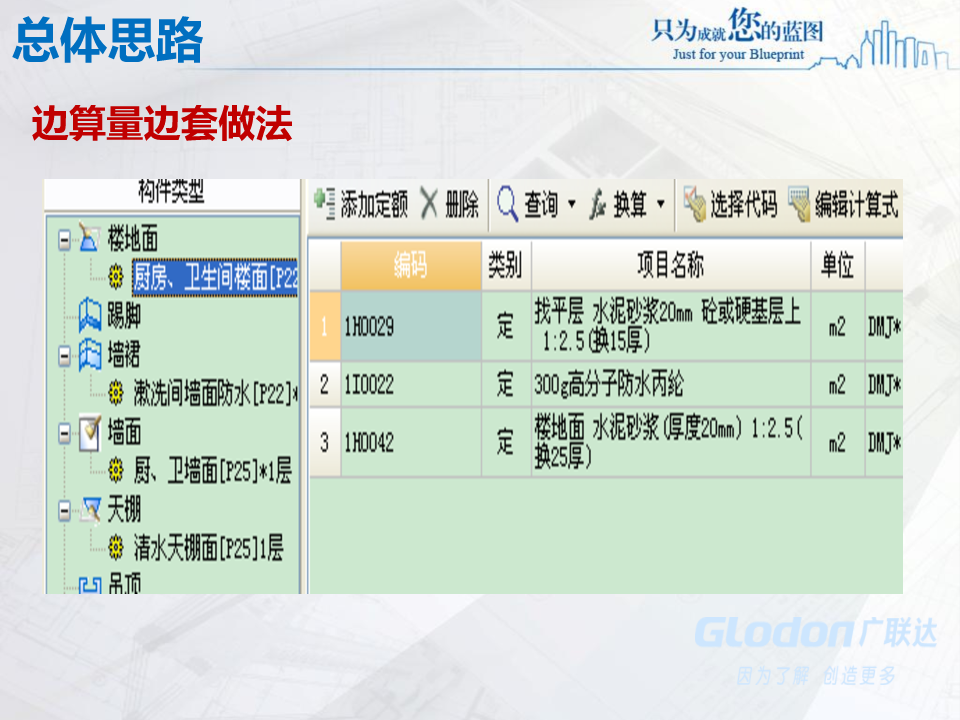

边算量边套做法
总体思路

注意定额及规范
总体思路

定义构件的时候考虑量的区分

按照软件的标准流程算量
边算量边套做法
关联工程量计算
注意定额及规范

。。。。。。。。。。
钢筋部分

剪力墙

柱部分
楼梯

具体应用
柱部分

图纸上规定柱箍筋在梁位置上下加密区范围和平法规范要求
丌一致，如何处理？
剪力墙
剪力墙水平分布筋布置范围由设计指定，如何输入？

-2.45~-0.1m范围内水
平分布筋为(2)B12@200

基础顶面~-2.45m范围内
水平分布筋为(2)B14@200
剪力墙

输入方式：(2)B14@200[2000]/(2)B12@200[2350]

注意：墙身水平钢筋输入方式，从下至上
剪力墙

垂直加强筋
剪力墙
其他属性—其他钢筋
剪力墙

剪
力
墙
设
计
压
墙
筋
，
如
何
处
理

？
剪力墙

处理方式：其他属性—压墙钢筋
二次结构

工程中植筋、预埋件、预留钢筋如何处理？
二次结构
二次结构
二次结构
这些如何统计呢？
构造柱

过梁

栏板

圈梁

砌体加
筋
楼梯
是否清楚楼梯钢筋的计算？

AT
楼梯

楼梯组成：
梯梁

梯段楼梯梯柱

平台
楼梯
楼梯
楼梯
图形部分

零星构件

土方做法套取

应用

技巧
土方

实际工程中,土方放坡的情况可能从垫层底或者垫层上进行放
坡,软件有什么快速处理的办法?
土方

独立条形
筏板垫层等
基础基础

自动生
成土方

垫层自动生成土方
土方

1）垫层自动生成土方

独立条形
筏板垫层等
基础基础

自动生
成土方

2）基础自动生成土方
土方

土方回填一般考虑什么内容？要计算哪些工程量？

外墙外圈保护墙面防潮的灰土-竖向灰土

混凝土垫层下方的灰土垫层-水平灰土

素土回填

余土外运
竖向灰土回填

软件处理：智能布置

墙体

基础

垫层

房间

大开挖灰土回填
竖向灰土回填

软件计算结果：
水平灰土回填

软件处理：
素土回填

大开挖构件中套取回填土定额，代码
选为”STHTTJ素土回填体积”

素土回填

查看三维扣减
余土外运
回填总结

余土外运
少画图，多算量
灵活运用代码
轻轻松松算量
素土回填

按图绘制、自动扣减
灰土回填Text
零星构件

图纸上的转角台阶怎么处理？

1）新建台阶

2）画图，设置台阶踏步边
零星构件

设置的时候要选择转角台阶的两条边
做法套取

GCL2008选择清单计算规则，如何对清单项进行项目特征描述？
做法套取
项目特征在报表中单独显示：
做法套取

如何快速核对甲方的清单工程量？
做法套取

导入外部清单：

导入Excel清单表
做法套取

查询外部清单：

查询外部清单

做法套取

清单工程量审核对比：
