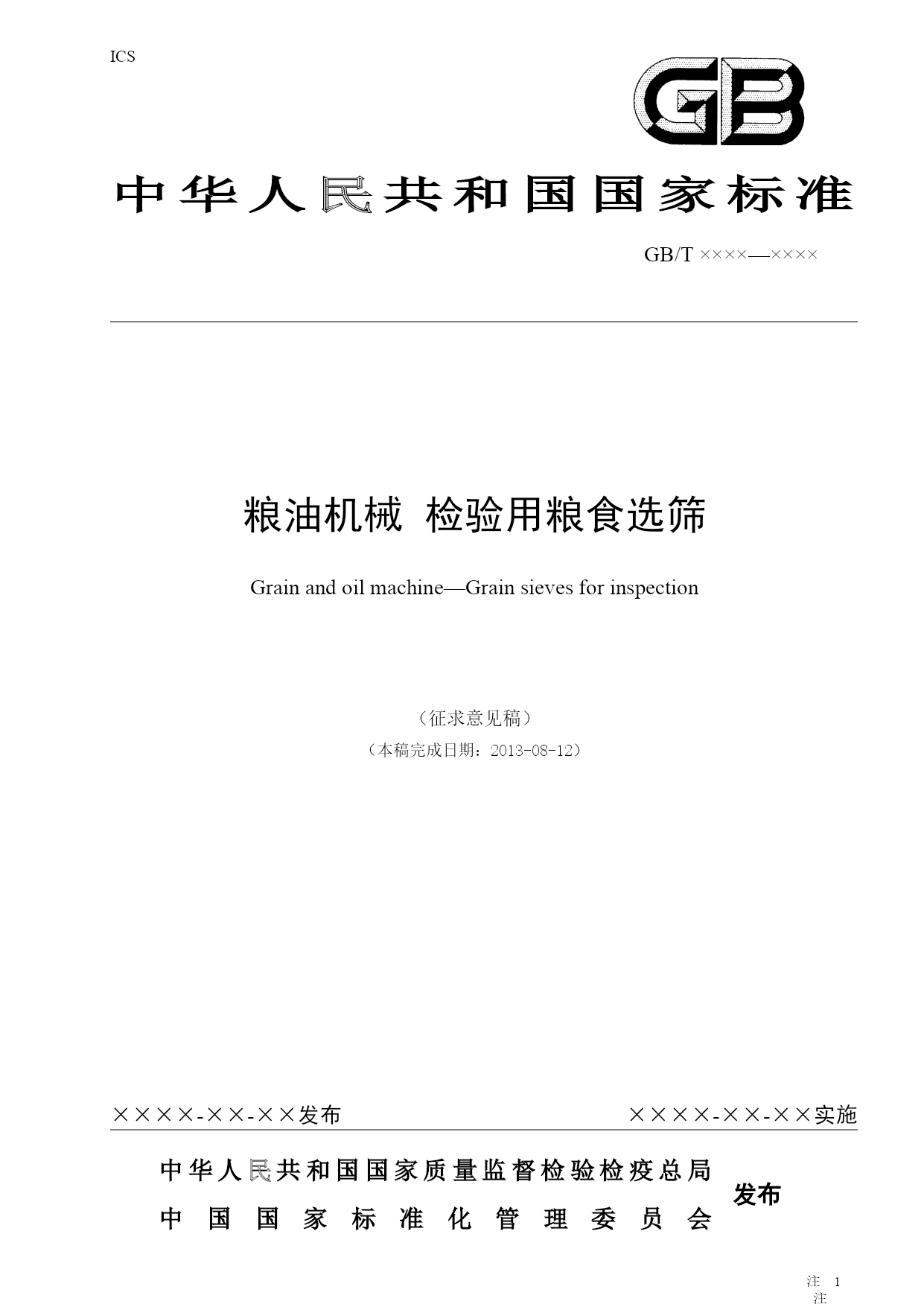

《粮油机械_检验用粮食选筛》国家标准（征求意见稿）.doc

GB/T××××—××××

中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会
××××-××-××实施
××××-××-××发布
粮油机械检验用粮食选筛
Grainandoilmachine—Grainsievesforinspection

（征求意见稿）
（本稿完成日期：2013-08-12）
GB/T××××—××××

中华人民共和国国家标准
ICS

GB/T××××—××××
PAGEI

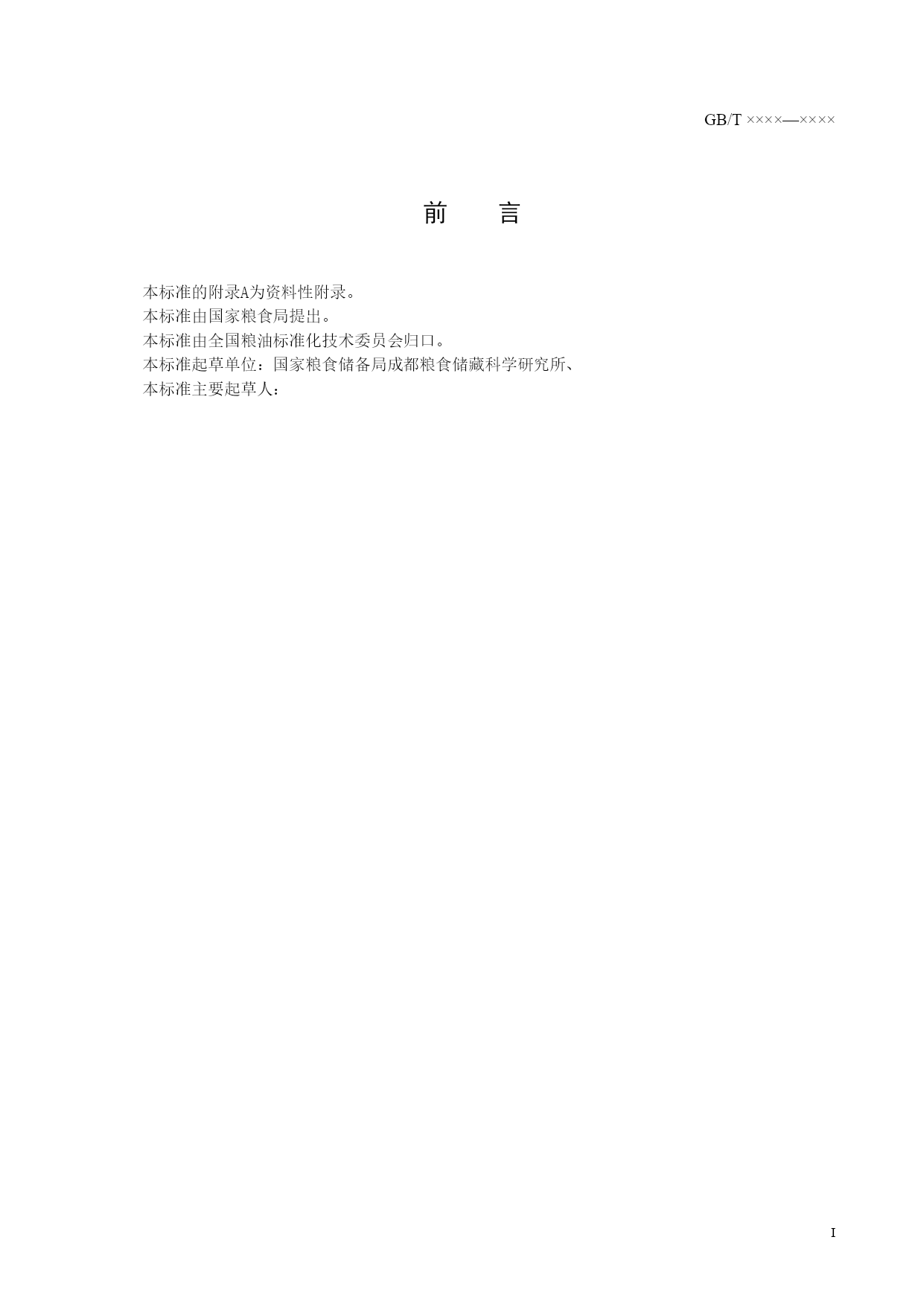

前言
本标准的附录A为资料性附录。
本标准由国家粮食局提出。
本标准由全国粮油标准化技术委员会归口。
本标准起草单位：国家粮食储备局成都粮食储藏科学研究所、
本标准主要起草人：

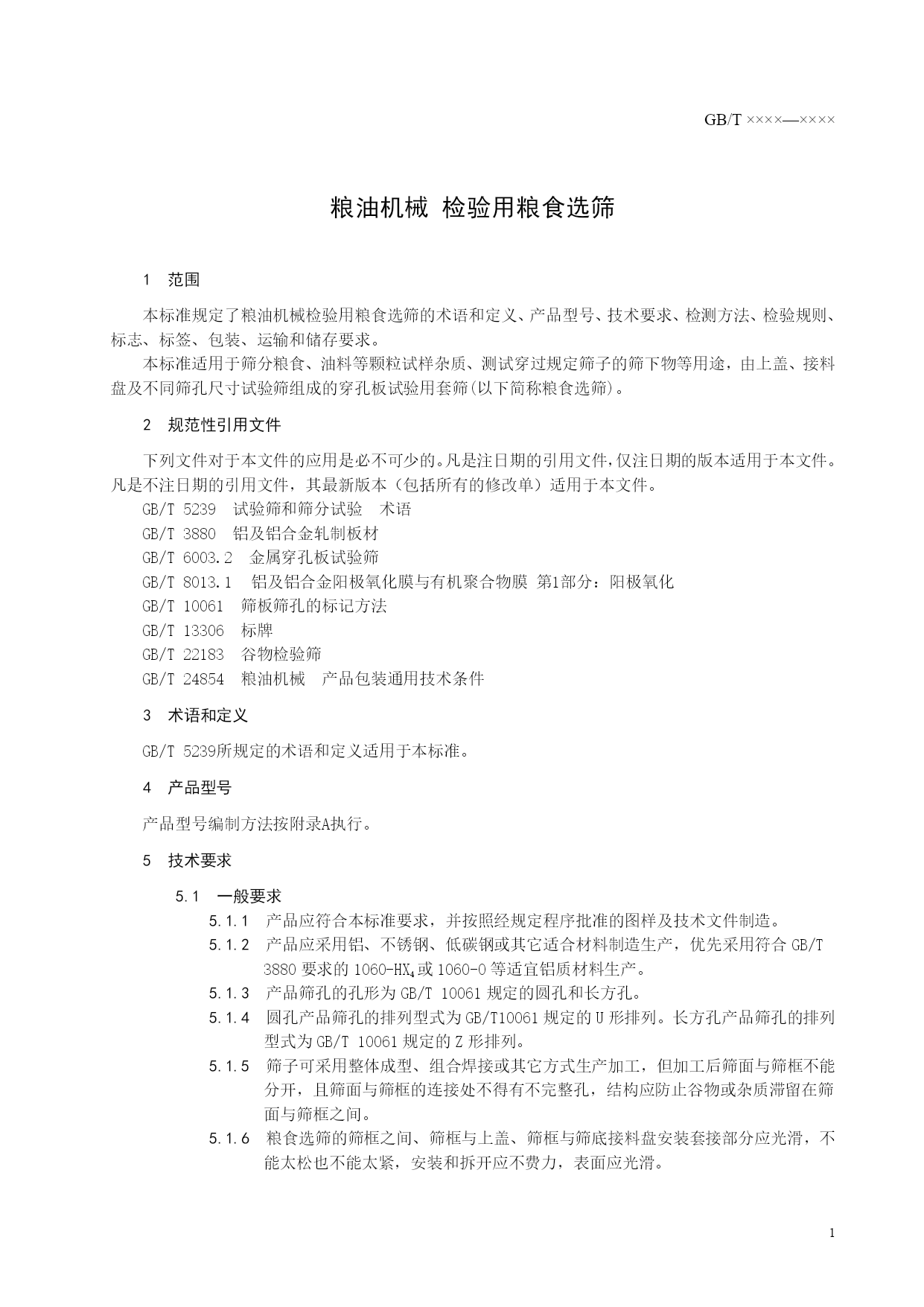

粮油机械检验用粮食选筛
范围
本标准规定了粮油机械检验用粮食选筛的术语和定义、产品型号、技术要求、检测方法、检验规则、标志、标签、包装、运输和储存要求。
本标准适用于筛分粮食、油料等颗粒试样杂质、测试穿过规定筛子的筛下物等用途，由上盖、接料盘及不同筛孔尺寸试验筛组成的穿孔板试验用套筛(以下简称粮食选筛)。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5239试验筛和筛分试验术语
GB/T3880铝及铝合金轧制板材
GB/T6003.2金属穿孔板试验筛
GB/T8013.1铝及铝合金阳极氧化膜与有机聚合物膜第1部分：阳极氧化
GB/T10061筛板筛孔的标记方法
GB/T13306标牌
GB/T22183谷物检验筛
GB/T24854粮油机械产品包装通用技术条件
术语和定义
GB/T5239所规定的术语和定义适用于本标准。
产品型号
产品型号编制方法按附录A执行。
技术要求
一般要求
产品应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。
产品应采用铝、不锈钢、低碳钢或其它适合材料制造生产，优先采用符合GB/T3880要求的1060-HX4或1060-O等适宜铝质材料生产。
产品筛孔的孔形为GB/T10061规定的圆孔和长方孔。
圆孔产品筛孔的排列型式为GB/T10061规定的U形排列。长方孔产品筛孔的排列型式为GB/T10061规定的Z形排列。
筛子可采用整体成型、组合焊接或其它方式生产加工，但加工后筛面与筛框不能分开，且筛面与筛框的连接处不得有不完整孔，结构应防止谷物或杂质滞留在筛面与筛框之间。
粮食选筛的筛框之间、筛框与上盖、筛框与筛底接料盘安装套接部分应光滑，不能太松也不能太紧，安装和拆开应不费力，表面应光滑。
筛面上的筛孔应光滑，冲孔面应位于筛面之上，且筛面不允许出现裂纹、剥层、断筋、冲不透、漏冲等缺陷。筛面筛孔不允许出现毛刺、飞边、不完整孔等缺陷。
铝质材料产品表面须经防护性阳极氧化处理。处理后氧化膜膜厚不小于5µm,耐磨性、耐碱性应不低于GB/T8013.1Ⅰ级性能的规定，不得有局部腐蚀、剥落、麻面、等外观缺陷。
产品表面应平整，色泽光洁，手感滑爽，不允许有磕碰、划痕、污点等缺陷。
文字符号等标志、标识应字体端正、清晰、正确；筛孔标记符合GB/T10061的规定。

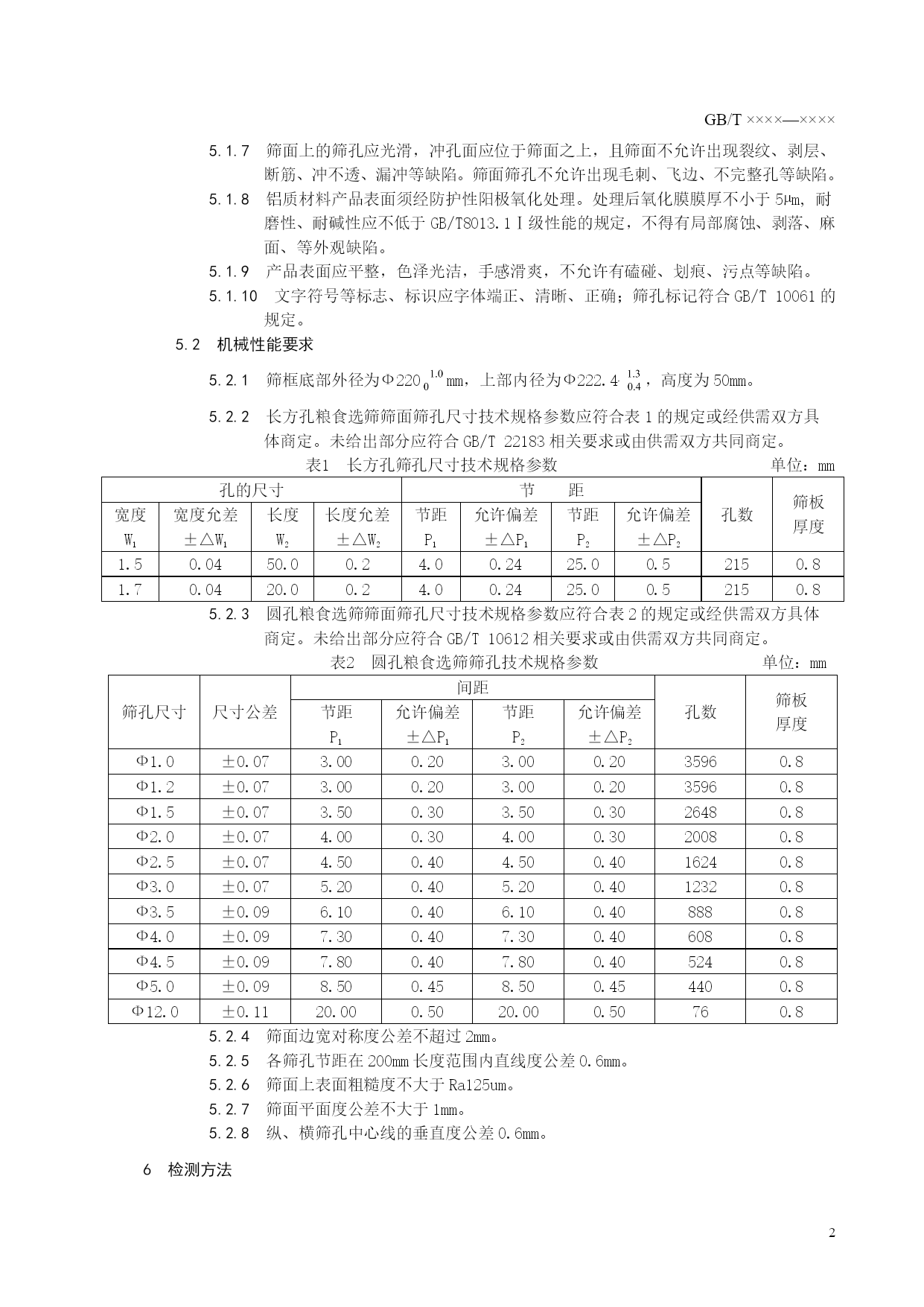

机械性能要求
筛框底部外径为Ф220mm，上部内径为Ф222.4，高度为50mm。
长方孔粮食选筛筛面筛孔尺寸技术规格参数应符合表1的规定或经供需双方具体商定。未给出部分应符合GB/T22183相关要求或由供需双方共同商定。
表1长方孔筛孔尺寸技术规格参数单位：mm
孔的尺寸节距孔数筛板
厚度宽度
W1宽度允差
±△W1长度
W2长度允差
±△W2节距
P1允许偏差
±△P1节距
P2允许偏差
±△P21.50.0450.00.24.00.2425.00.52150.81.70.0420.00.24.00.2425.00.52150.8圆孔粮食选筛筛面筛孔尺寸技术规格参数应符合表2的规定或经供需双方具体商定。未给出部分应符合GB/T10612相关要求或由供需双方共同商定。
表2圆孔粮食选筛筛孔技术规格参数单位：mm
筛孔尺寸尺寸公差间距孔数筛板
厚度节距
P1允许偏差
±△P1节距
P2允许偏差
±△P2Ф1.0±0.073.000.203.000.2035960.8Ф1.2±0.073.000.203.000.2035960.8Ф1.5±0.073.500.303.500.3026480.8Ф2.0±0.074.000.304.000.3020080.8Ф2.5±0.074.500.404.500.4016240.8Ф3.0±0.075.200.405.200.4012320.8Ф3.5±0.096.100.406.100.408880.8Ф4.0±0.097.300.407.300.406080.
