《粮油机械_环形浸出器》国家标准（征求意见稿）.docx

GB/T20120617-T-449—2013
PAGEII

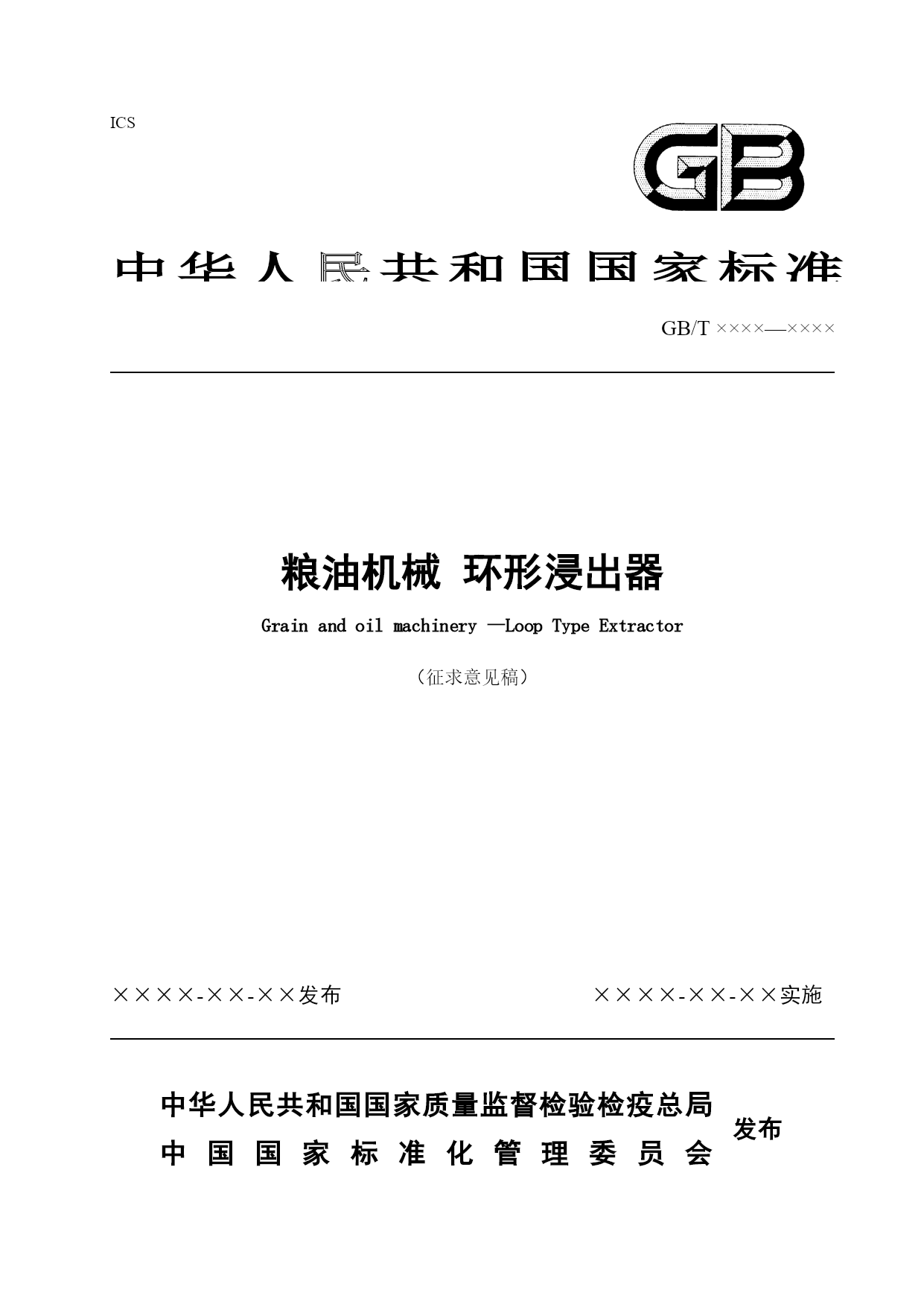

中华人民共和国国家标准
ICS

GB/T××××—××××

粮油机械环形浸出器
Grainandoilmachinery—LoopTypeExtractor
（征求意见稿）

××××-××-××发布××××-××-××实施

中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T20121494-T-449—2013
PAGE\*MERGEFORMATI

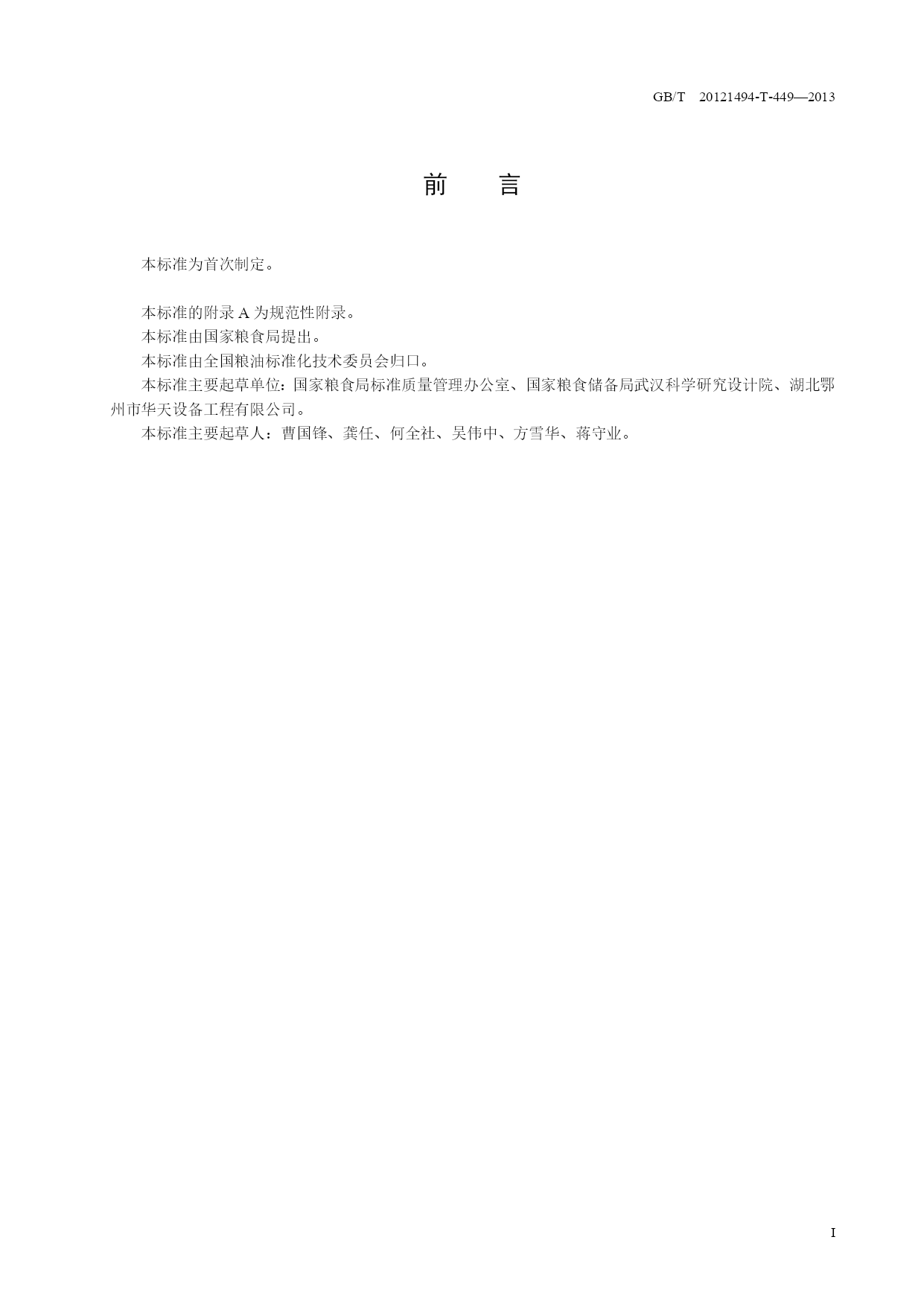

前言
本标准为首次制定。

本标准的附录A为规范性附录。
本标准由国家粮食局提出。
本标准由全国粮油标准化技术委员会归口。
本标准主要起草单位：国家粮食局标准质量管理办公室、国家粮食储备局武汉科学研究设计院、湖北鄂州市华天设备工程有限公司。
本标准主要起草人：曹国锋、龚任、何全社、吴伟中、方雪华、蒋守业。

GB/T20120617-T-449—2013

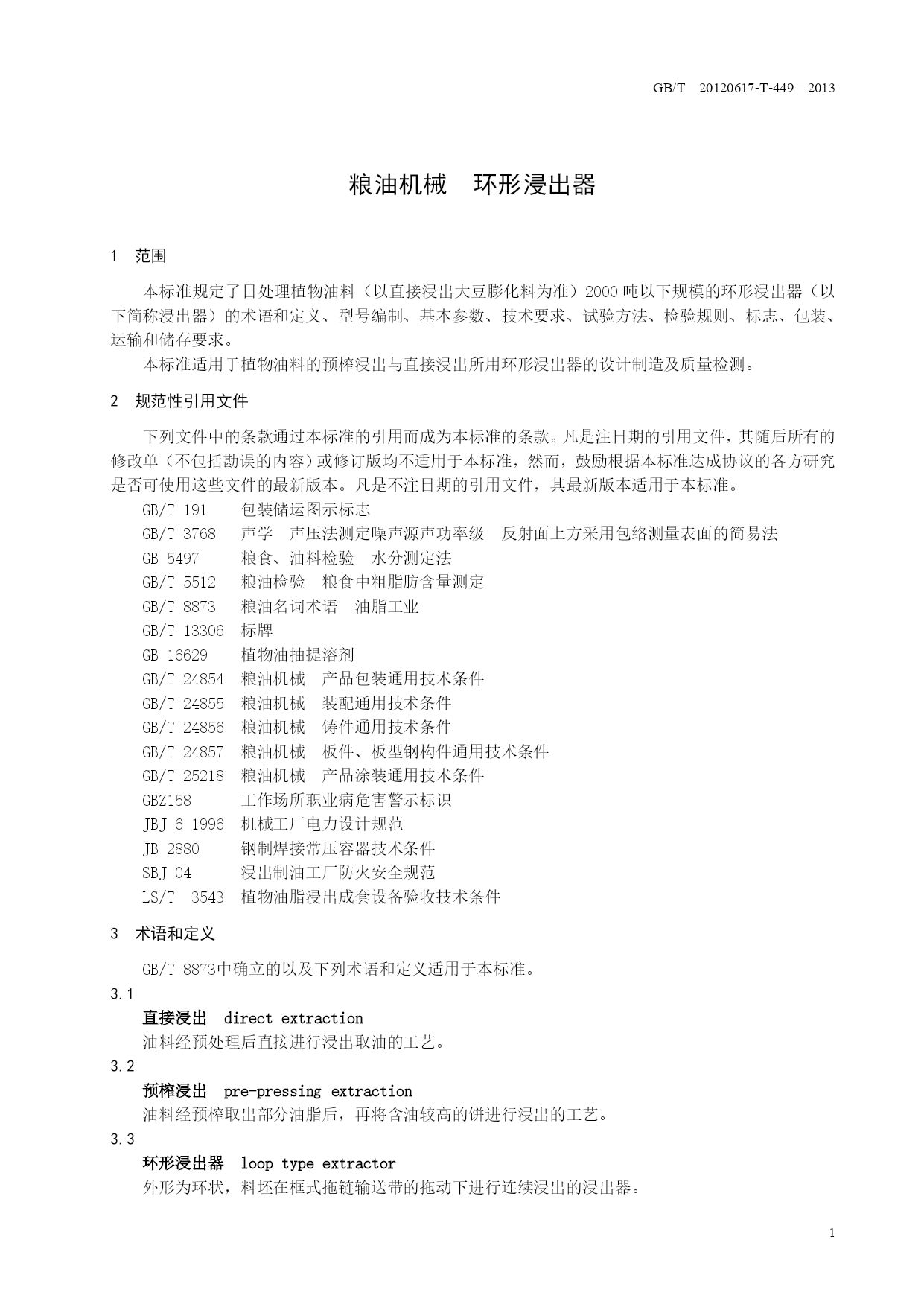

粮油机械环形浸出器
范围
本标准规定了日处理植物油料（以直接浸出大豆膨化料为准）2000吨以下规模的环形浸出器（以下简称浸出器）的术语和定义、型号编制、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和储存要求。
本标准适用于植物油料的预榨浸出与直接浸出所用环形浸出器的设计制造及质量检测。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191 包装储运图示标志
GB/T3768 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法
GB5497粮食、油料检验水分测定法
GB/T5512 粮油检验粮食中粗脂肪含量测定
GB/T8873 粮油名词术语油脂工业
GB/T13306 标牌
GB16629 植物油抽提溶剂
GB/T24854 粮油机械产品包装通用技术条件
GB/T24855 粮油机械装配通用技术条件
GB/T24856 粮油机械铸件通用技术条件
GB/T24857 粮油机械板件、板型钢构件通用技术条件
GB/T25218 粮油机械产品涂装通用技术条件
GBZ158 工作场所职业病危害警示标识
JBJ6-1996 机械工厂电力设计规范
JB2880 钢制焊接常压容器技术条件
SBJ04 浸出制油工厂防火安全规范
LS/T3543 植物油脂浸出成套设备验收技术条件
术语和定义
GB/T8873中确立的以及下列术语和定义适用于本标准。

直接浸出directextraction
油料经预处理后直接进行浸出取油的工艺。

预榨浸出pre-pressingextraction
油料经预榨取出部分油脂后，再将含油较高的饼进行浸出的工艺。

环形浸出器looptypeextractor
外形为环状，料坯在框式拖链输送带的拖动下进行连续浸出的浸出器。

喷淋管sprayer，spraynozzle
将溶剂或混合油喷洒在料坯上的管子。

预榨饼pre-pressedcake
从预榨机排出的、仍有较高含油量的饼。

生坯flakes
油料经轧坯后所得到的料坯。

坯厚flakethickness
经轧坯后，所得坯片的厚度。

溶剂solvent
能够以任何比例，充分和迅速的溶解油脂的有机物质。（6号溶剂油、丙酮等）

溶剂比 solventratio
单位时间内所用溶剂的质量与被浸物料质量的比值。

混合油miscella
从浸出器中出来的溶剂和植物油脂的混合液。

湿粕wetmeal
浸出后含有溶剂的粕。

湿粕含溶量solventcontentinwetmeal
从浸出器出来的湿粕中溶剂占湿粕的质量分数。

粕中残油量oilcontentinmeal
粕中油脂含量占粕(干基)的质量分数。

混合油浓度miscellaconcentration
油脂占混合油总量的质量分数。

粉末度finescontent
物料中粉末占总量的重量百分比。
型号及基本参数
型号编制
见附录A。
基本参数
基本参数项目包括型号规格、不同原料的生产能力、电机功率、转速和外形尺寸等。在使用说明书等技术文件中应明确标明。
技术要求
一般要求
环形浸出器应符合本标准的要求，并按照经规定程序批准的符合有关现行标准规定的图样和技术文件制造。
原材料、外购件、外协件等须附有合格证，经检验合格后才能使用。
浸出器的冷作成型及焊缝外观质量应符合JB2880第2～3章的要求。
板件、板型钢构件按GB/T24857（粮油机械板件、板型钢构件通用技术条件）的规定执行。
铸件
