《后段--两片罐制罐工艺》-张志强.pdf

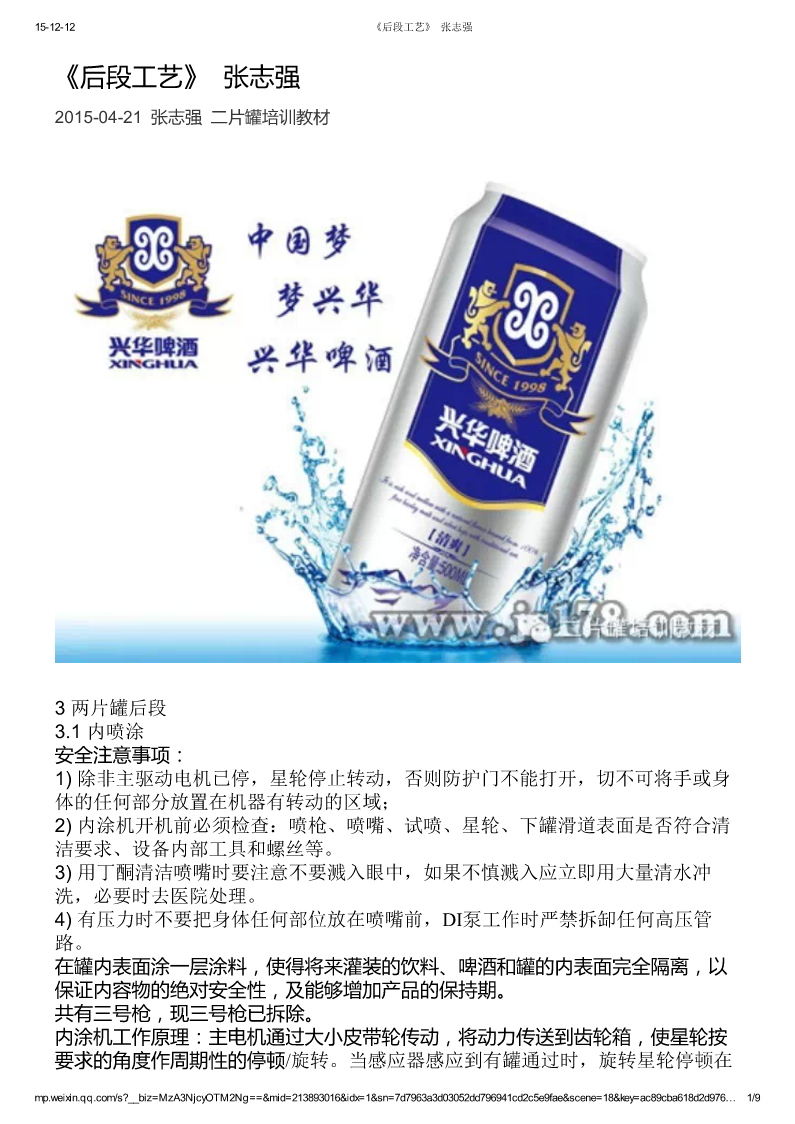

15-12-12《后段工艺》张志强

《后段工艺》张志强

2015-04-21张志强二片罐培训教材

3两片罐后段
3.1内喷涂
安全注意事项：
1)除非主驱动电机已停，星轮停止转动，否则防护门不能打开，切不可将手或身
体的任何部分放置在机器有转动的区域；
2)内涂机开机前必须检查：喷枪、喷嘴、试喷、星轮、下罐滑道表面是否符合清
洁要求、设备内部工具和螺丝等。
3)用丁酮清洁喷嘴时要注意不要溅入眼中，如果不慎溅入应立即用大量清水冲
洗，必要时去医院处理。
4)有压力时不要把身体任何部位放在喷嘴前，DI泵工作时严禁拆缷任何高压管
路。
在罐内表面涂一层涂料，使得将来灌装的饮料、啤酒和罐的内表面完全隔离，以
保证内容物的绝对安全性，及能够增加产品的保持期。
共有三号枪，现三号枪已拆除。
内涂机工作原理：主电机通过大小皮带轮传动，将动力传送到齿轮箱，使星轮按
要求的角度作周期性的停顿/旋转。当感应器感应到有罐通过时，旋转星轮停顿在

mp.weixin.qq.com/s?__biz=MzA3NjcyOTM2Ng==&mid=213893016&idx=1&sn=7d7963a3d03052dd796941cd2c5e9fae&scene=18&key=ac89cba618d2d976…1/9
15-12-12《后段工艺》张志强

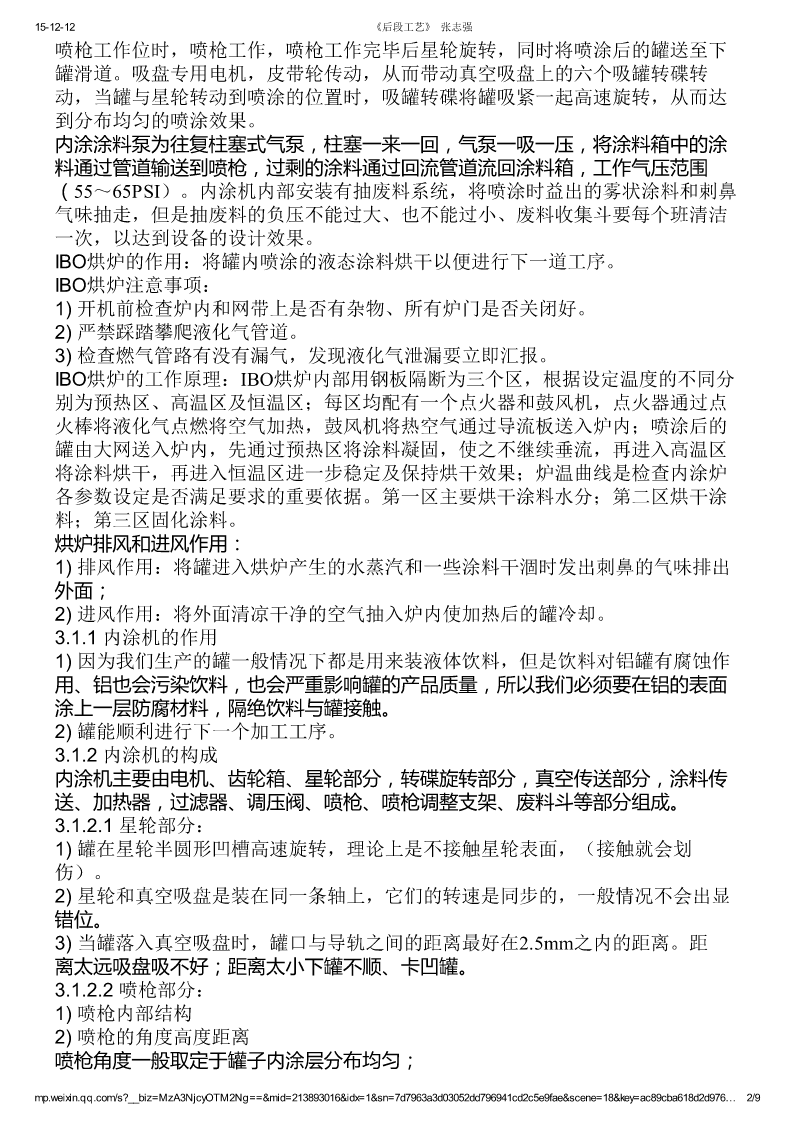

喷枪工作位时，喷枪工作，喷枪工作完毕后星轮旋转，同时将喷涂后的罐送至下
罐滑道。吸盘专用电机，皮带轮传动，从而带动真空吸盘上的六个吸罐转碟转
动，当罐与星轮转动到喷涂的位置时，吸罐转碟将罐吸紧一起高速旋转，从而达
到分布均匀的喷涂效果。
内涂涂料泵为往复柱塞式气泵，柱塞一来一回，气泵一吸一压，将涂料箱中的涂
料通过管道输送到喷枪，过剩的涂料通过回流管道流回涂料箱，工作气压范围
（55～65PSI）。内涂机内部安装有抽废料系统，将喷涂时益出的雾状涂料和剌鼻
气味抽走，但是抽废料的负压不能过大、也不能过小、废料收集斗要每个班清洁
一次，以达到设备的设计效果。
IBO烘炉的作用：将罐内喷涂的液态涂料烘干以便进行下一道工序。
IBO烘炉注意事项：
1)开机前检查炉内和网带上是否有杂物、所有炉门是否关闭好。
2)严禁踩踏攀爬液化气管道。
3)检查燃气管路有没有漏气，发现液化气泄漏要立即汇报。
IBO烘炉的工作原理：IBO烘炉内部用钢板隔断为三个区，根据设定温度的不同分
别为预热区、高温区及恒温区；每区均配有一个点火器和鼓风机，点火器通过点
火棒将液化气点燃将空气加热，鼓风机将热空气通过导流板送入炉内；喷涂后的
罐由大网送入炉内，先通过预热区将涂料凝固，使之不继续垂流，再进入高温区
将涂料烘干，再进入恒温区进一步稳定及保持烘干效果；炉温曲线是检查内涂炉
各参数设定是否满足要求的重要依据。第一区主要烘干涂料水分；第二区烘干涂
料；第三区固化涂料。
烘炉排风和进风作用：
1)排风作用：将罐进入烘炉产生的水蒸汽和一些涂料干涸时发出刺鼻的气味排出
外面；
2)进风作用：将外面清凉干净的空气抽入炉内使加热后的罐冷却。
3.1.1内涂机的作用
1)因为我们生产的罐一般情况下都是用来装液体饮料，但是饮料对铝罐有腐蚀作
用、铝也会污染饮料，也会严重影响罐的产品质量，所以我们必须要在铝的表面
涂上一层防腐材料，隔绝饮料与罐接触。
2)罐能顺利进行下一个加工工序。
3.1.2内涂机的构成
内涂机主要由电机、齿轮箱、星轮部分，转碟旋转部分，真空传送部分，涂料传
送、加热器，过滤器、调压阀、喷枪、喷枪调整支架、废料斗等部分组成。
3.1.2.1星轮部分：
1)罐在星轮半圆形凹槽高速旋转，理论上是不接触星轮表面，（接触就会划
伤）。
2)星轮和真空吸盘是装在同一条轴上，它们的转速是同步的，一般情况不会出显
错位。
3)当罐落入真空吸盘时，罐口与导轨之间的距离最好在2.5mm之内的距离。距
离太远吸盘吸不好；距离太小下罐不顺、卡凹罐。
3.1.2.2喷枪部分：
1)喷枪内部结构
2)喷枪的角度高度距离
喷枪角度一般取定于罐子内涂层分布均匀；

mp.weixin.qq.com/s?__biz=MzA3NjcyOTM2Ng==&mid=213893016&idx=1&sn=7d7963a3d03052dd796941cd2c5e9fae&scene=18&key=ac89cba618d2d976…2/9
15-12-12《后段工艺》张志强

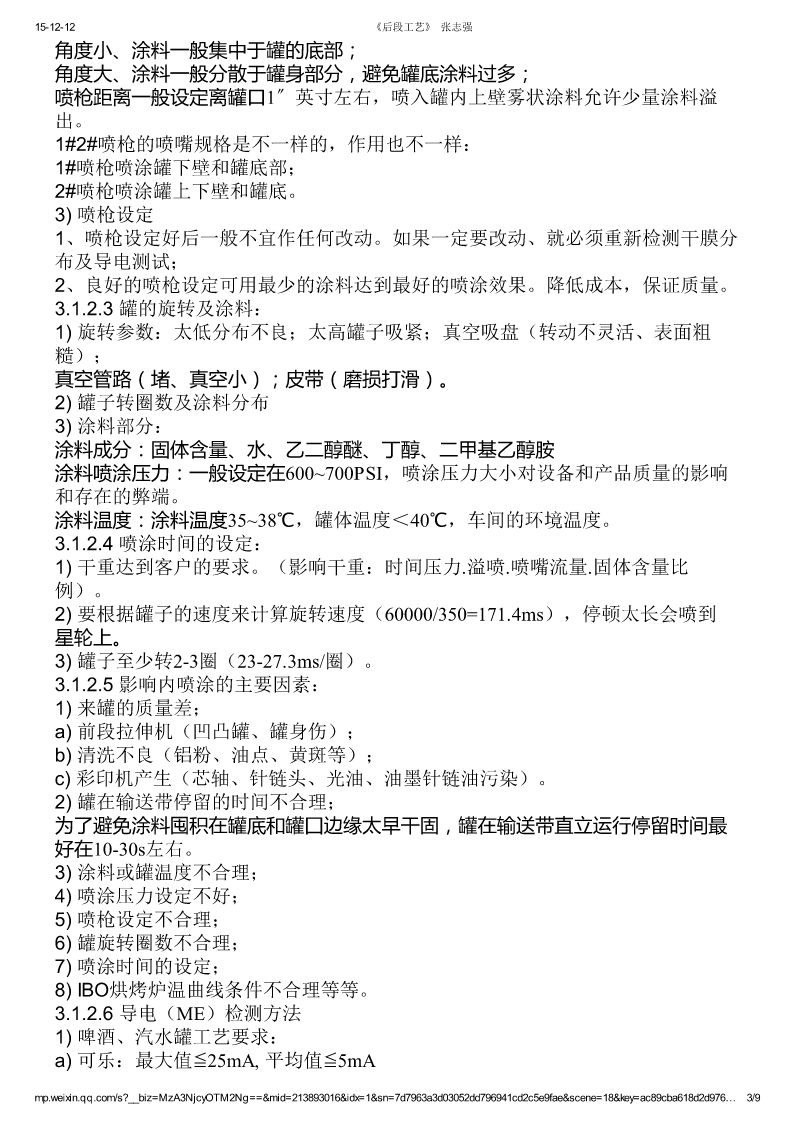

角度小、涂料一般集中于罐的底部；
角度大、涂料一般分散于罐身部分，避免罐底涂料过多；
喷枪距离一般设定离罐口1〞英寸左右，喷入罐内上壁雾状涂料允许少量涂料溢
出。
1#2#喷枪的喷嘴规格是不一样的，作用也不一样：
1#喷枪喷涂罐下壁和罐底部；
2#喷枪喷涂罐上下壁和罐底。
3)喷枪设定
1、喷枪设定好后
