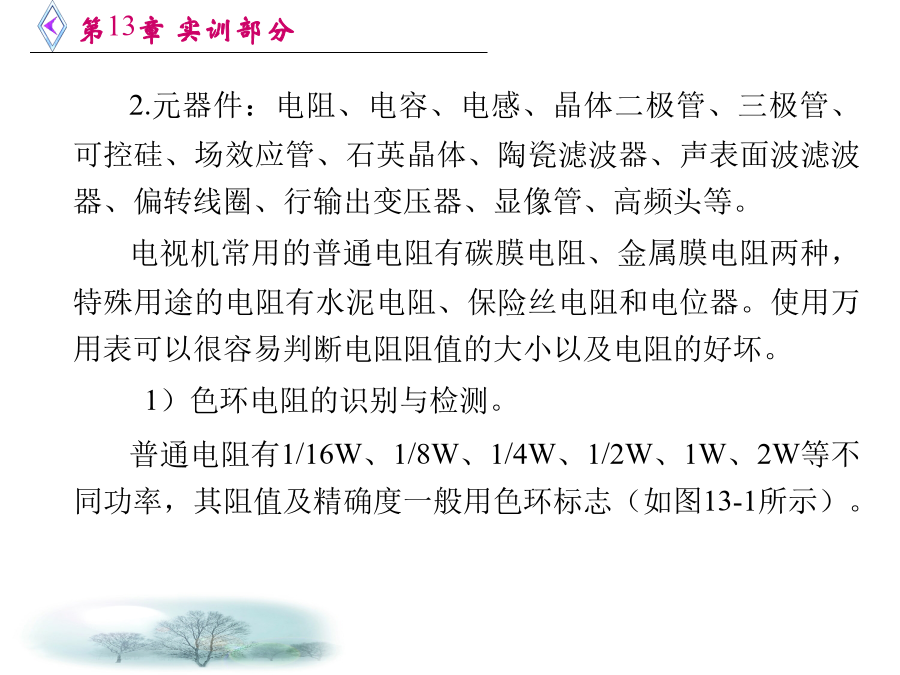

第13章实训部分实训一电视元器件的筛选检测 2.元器件：电阻、电容、电感、晶体二极管、三极管、可控硅、场效应管、石英晶体、陶瓷滤波器、声表面波滤波器、偏转线圈、行输出变压器、显像管、高频头等。
电视机常用的普通电阻有碳膜电阻、金属膜电阻两种，特殊用途的电阻有水泥电阻、保险丝电阻和电位器。使用万用表可以很容易判断电阻阻值的大小以及电阻的好坏。
1）色环电阻的识别与检测。
普通电阻有1/16W、1/8W、1/4W、1/2W、1W、2W等不同功率，其阻值及精确度一般用色环标志（如图13-1所示）。

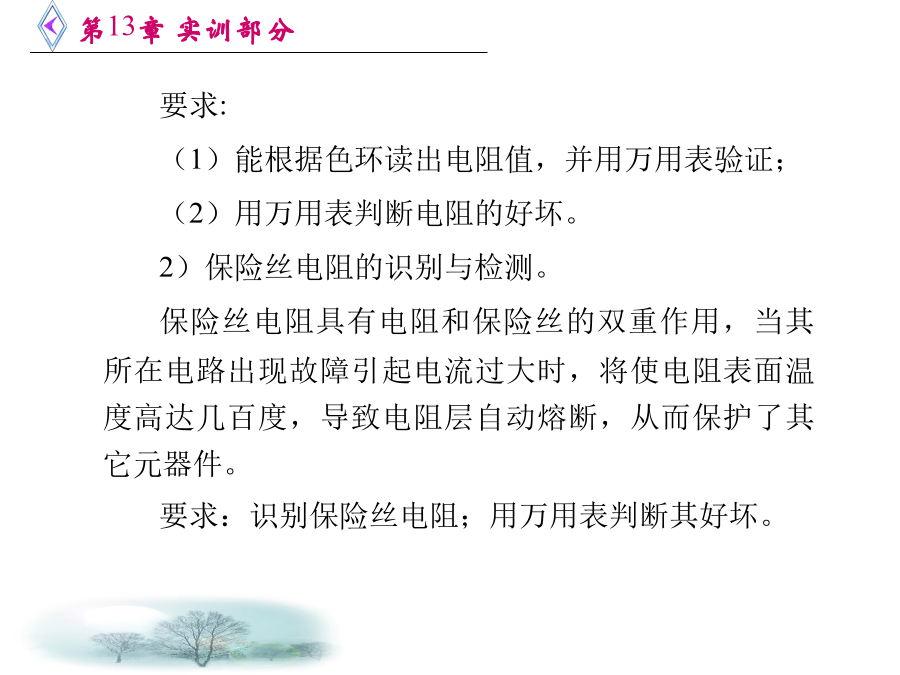

图13-1色环电阻标志方法 要求:
（1）能根据色环读出电阻值，并用万用表验证；
（2）用万用表判断电阻的好坏。
2）保险丝电阻的识别与检测。
保险丝电阻具有电阻和保险丝的双重作用，当其所在电路出现故障引起电流过大时，将使电阻表面温度高达几百度，导致电阻层自动熔断，从而保护了其它元器件。
要求：识别保险丝电阻；用万用表判断其好坏。

3）消磁热敏电阻的识别与检测。
消磁热敏电阻用在彩电显像管的消磁回路。常温下，消磁电阻阻值较小，一般为十几至几十欧姆；当其温度上升时，电阻值急剧增大，可达几百千欧。
要求：
（1）识别消磁电阻；
（2）用万用表大致判断消磁电阻的好坏。
4）压敏电阻的识别与检测。
压敏电阻与普通电阻完全一样，是一种以氧化钡为主要材料制成的特殊半导体陶瓷元件。当压敏电阻两端所加电压较小时，它处于关断状态，阻值极大；当其两端所加电压超过额定值时，将迅速导通，同时电流剧增，将电路中瞬时过高的电压快速泄放掉。
电视机中常用压敏电阻的功率在1W左右，其瞬时功率可超过千瓦以上，在10μs时间内，可通过1000A以上的冲击电流。
要求：识别压敏电阻；用万用表粗略判断其好坏。 5）水泥电阻的识别与检测。
电视中常常选用大功率的水泥电阻在电路中起限流作用。
要求：识别水泥电阻；用万用表粗略判断其好坏。6）电位器的识别与检测。
要求：识别各种常见电位器；判断电位器的好坏。
2.电容的检测。
要求：
（1）识别各种常见电容器（电解、瓷片、云母、涤纶、钽电容等），读出其电容值；
（2）用万用表粗略判断其是否击穿、开路、漏电以及大致的容量（一般0.01μF以上）。
对于小容量的电容也可用万用表大致估测出，其方法如图13-2所示。图13-2测量小容量电容值的方法 3.电感的检测。
电视机的电感元件很多，其常见故障一般只是断路，很容易用万用表检测出来。
要求：识别常见电感元件，用万用表粗略判断其好坏。
4.陶瓷滤波器、石英晶体、声表面波滤波器的检测。1）陶瓷滤波器。
陶瓷滤波器是利用压电效应制成的，在电视机电路中完成6.5MHz陷波、带通滤波和4.43MHz陷波的功能，其符号如图13-3（a）所示。 2）石英晶体的识别与检测。
石英晶体是一种电谐振元件。利用石英晶体的压电特性可以制成品质因数很高的晶体振荡器，其符号如图13-3（b）所示。 图13-3几种滤波元件符号示意图
(a)陶瓷滤波器；(b)石英晶体；(c)声表面波滤波器 3）声表面波滤波器的识别与检测。
在电视机中，普遍采用了声表面波滤波器来形成较特殊的中放特性曲线，其电路符号如图13-3（c）所示。用万用表的R×10K挡测量声表面波滤波器的输入端①、②脚，输出端③、④脚，以及①、⑤脚和①、③脚的极间电阻均应为∞。若测量中发现上述任意两脚之间的电阻很小，则说明其内部电极已被击穿短路。
要求:识别声表面波滤波器；用万用表粗略判断其好坏。
5．晶体二极管、三极管的检测。
要求:
（1）识别电视中常用二极管（整流、开关、稳压、发光、变容二极管等）、三极管；
（2）用万用表判断二极管的正、负极,检测其正反向电阻，并判定其好坏；
（3）用万用表判断三极管的引脚，估测其电流放大倍数，并判定其好坏；
（4）学会用JT—1晶体管图示仪测量晶体三极管的输出特性曲线。 6．单向可控硅的检测。
单向可控硅一般在彩色电视机电路中作为过压、过流保护电路中的元件，其电路符号如图13-4（a）所示。图13-4可控硅及其检测
(a)可控硅符号；(b)可控硅的检测 7．双栅MOS场效应管。
应管符号双栅MOS场效应管是一种新型的高频低噪声放大器件，它可在甚高频和特高频范围内稳定地工作，其电路符号如图13-5所示。图13-5双栅MOS场效 8．行输出变压器的检测。
行输出变压器俗称高压包。行输出变压器的种类很多，不同的型号，其绕组的绕制数据略有差异，但主要绕组的电阻检测值差别并不大，除了高压绕组以外，其余的各低压绕组的电阻检测值均在0
