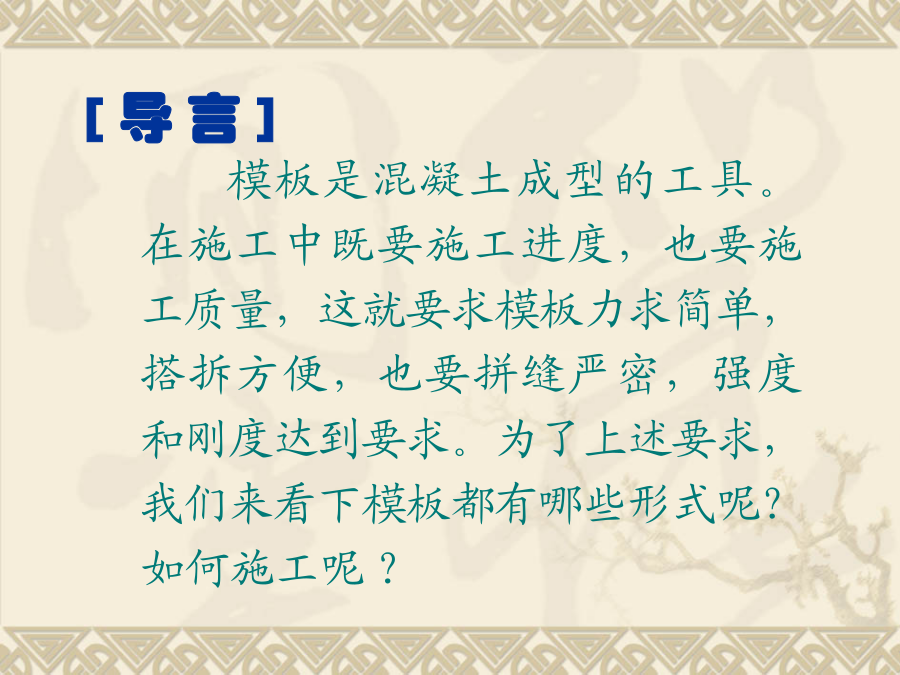

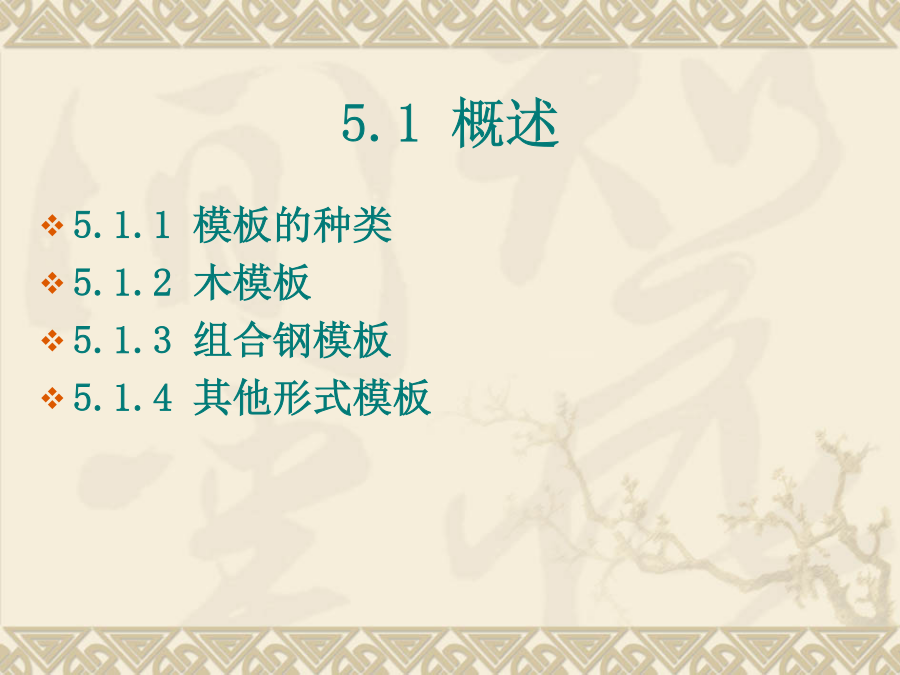

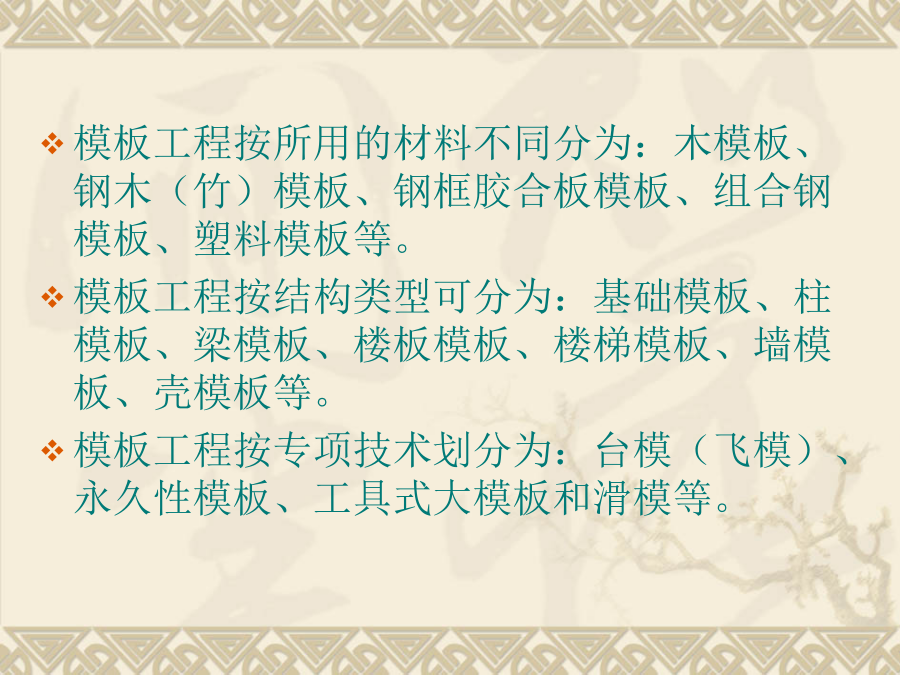

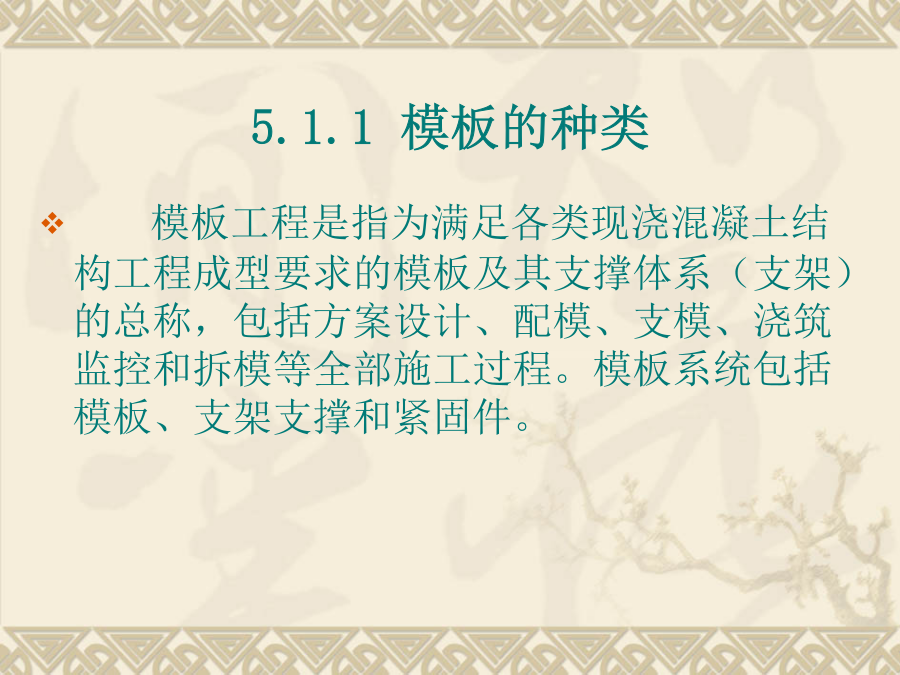

[导言]5.1概述5.1.1模板的种类模板工程按所用的材料不同分为：木模板、钢木（竹）模板、钢框胶合板模板、组合钢模板、塑料模板等。
模板工程按结构类型可分为：基础模板、柱模板、梁模板、楼板模板、楼梯模板、墙模板、壳模板等。
模板工程按专项技术划分为：台模（飞模）、永久性模板、工具式大模板和滑模等。

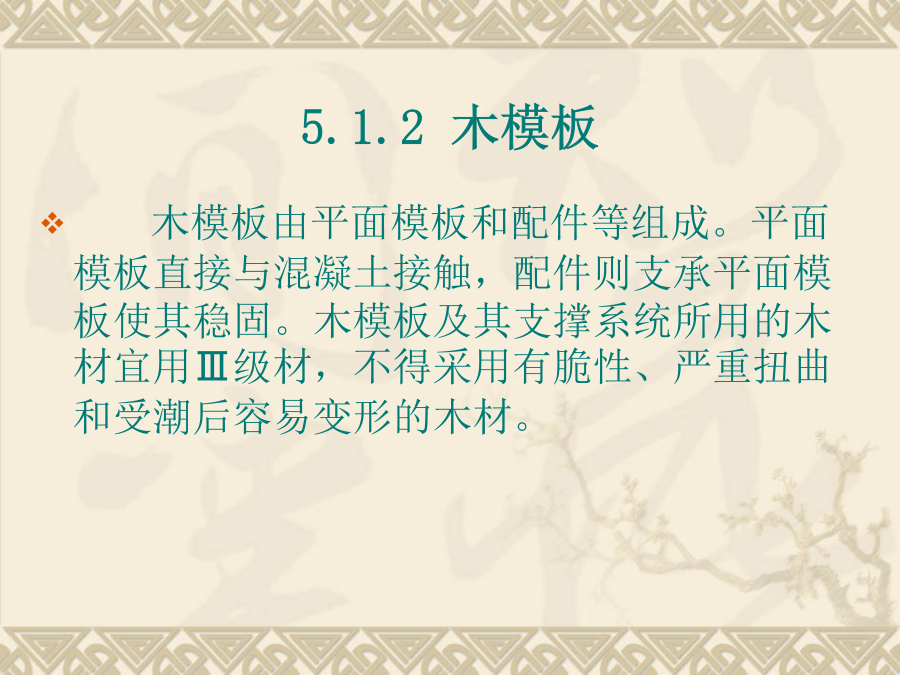

5.1.2木模板平面模板可采用宽度不大于150mm的木板，当混凝土构件的宽度大于150mm时，则用若干块木板拼制，其背面加木档（图5-1），木档断面尺寸及其间距按模板受力情况而定，模板尺寸按混凝土构件支模面积而定。用于侧模时，木板厚度为20～30mm；用于底模时，木板厚度为40～50mm。圈梁、矩形梁支模可参见图5-2、图5-3。图5-1楼梯木模板剖面图5-2圈梁木模板图5-3独立矩形梁木模板5.1.3组合钢模板1-插销孔；2-U形卡孔；3-凸鼓；4-凸棱；5-边肋；6-主板；7—无孔横肋；8—有孔纵肋；9-无孔纵肋；10—有孔横肋；11-端肋图5-5平面模板肋条上设有U形卡孔，利用U形卡和L形插销等拼装成大块板。U形卡孔两边设凸鼓，以增加U形卡的夹紧力。边肋倾角处有0.3mm的凸棱，可增强模板的刚度和拼缝的严密。
阴角模板用于墙体和各种构件的内角及凹角的转角部位（图5-6）。
阳角模板用于柱、梁及墙体等外角及凸角的转角部位（图5-7)。
连接角模用于柱、梁及墙体等外角及凸角的转角部位（图5-8)。
梁腋模板用于暗渠，明渠、沉箱及高架结构等梁腋部位（图5-9)。
图5-6阴角模板图5-7阳角模板图5-8连接角模图5-9梁腋模板倒棱模板用于柱、梁及墙体等阳角需倒棱部位。倒棱模板有角棱模板和圆棱模板（图5-10)。
柔性模板用于圆形筒壁、曲面墙体等结构部位（图5-11)。
搭接模板用于调节50mm以内的拼装模板尺寸（图5-12)。
双曲可调模板用于构筑物曲面部位（图5-13)。
变角可调模板用于展开面为扇形或梯形的构筑物的结构部位（图5-14)图5-10倒棱模板图5-11柔性模板图5-12搭接模板图5-13双曲可调模图5-14变角可调模板（2）配件的连接件
配件的连接件包括U形卡、L形插销、钩头螺栓、紧固螺栓、对拉螺栓、扣件等。
U形卡用作钢模板纵横向自由拼接，将相邻钢模板夹紧固定的主要连接件。
L形插销用于增强钢模板纵向拼接刚度，保证接缝处板面平整。
钩头螺栓用作钢模板与内外钢楞之间的连接固定，紧固螺栓用作紧固内、外钢楞，增强拼接模板的整体固定(图5-15)。
图5-15组合钢模板连接件对拉螺栓用作拉结两竖向侧模板，保持两侧模板的间距，承受混凝土侧压力和其他荷载确保模板有足够的刚度和强度（图5-16、图5-17)。（3）配件的支承件
配件的支承件包括钢楞、柱箍、钢支柱、早拆柱头、斜撑、桁架、钢管支架、门式支架、碗扣式支架、方塔式支架、梁卡具、圈梁卡等。
（4）组合钢模板的配板设计
模板的配板设计内容包括以下内容：
①画出各构件的模板展开图。
②绘制模板配板图。根据模板展开图，选用最适合的各种规格的钢模板布置在模板展开图上。
③确定支模方案，进行支模工具布置。根据结构类型及空间位置、荷载大小等确定支模方案，根据配板图布置支撑。5.1.4其他形式模板1-调节支腿；2-支架；3-梁；4-台板；5-支撑
图5-18台模5.1.4.2永久性模板
永久性模板，即在现浇混凝土结构浇筑后模板不再拆除，其中有的模板与现浇结构叠合后组合成共同受力构件。该模板多用于现浇钢筋混凝土楼（顶）板工程，亦有用于竖向现浇结构。
目前，我国用于现浇钢筋混凝土楼(顶)板工程的永久性模板主要有压型钢板模板与配筋的混凝土薄板两种。
压型钢板模板主要有3种形式：楔形肋压型钢板、带压痕压型钢板、焊有横向钢筋的压型钢板。5.1.4.3大模板
大模板是一种大尺寸的工具式模板，常用于剪力墙、筒体、桥墩的施工。由于一面墙用一块大模板，装拆均起重机械吊装，故机械化程度高、减少用工量和缩短工期。
大模板建筑的类型主要区分在外墙做法上。常见的类型有以下几种。
（1）现浇与预制相结合
这种做法的内墙为现场浇筑的钢筋混凝土墙板，外墙采用预制外墙板，这种做法称为外板内模，俗称“内浇外板”。它主要用来建造高层建筑。
（2）现浇与砌砖相结合
这种做法的内墙为现场浇筑的钢筋混凝土墙板，外墙采用普通粘土砖砌筑砖墙。这种做法称为外砖内模，俗称“内浇外砌”。它主要用来建造多层建筑。
（3）全现浇做法
这种做法是内、外墙板均采用现场浇筑的钢筋混凝土墙板。它主要用来建造高层住宅，这是当前的主导做法。
1-面板；2-水平加劲肋；3-支撑桁架；4-竖楞；5-水平加劲肋；
6-调整垂直螺旋千斤顶；7-栏杆；8-脚手板；9-穿墙螺栓；10-固定卡具
图5-23大模板5.1.4.4滑升模板
液压滑升模板是现浇钢筋混凝土结
