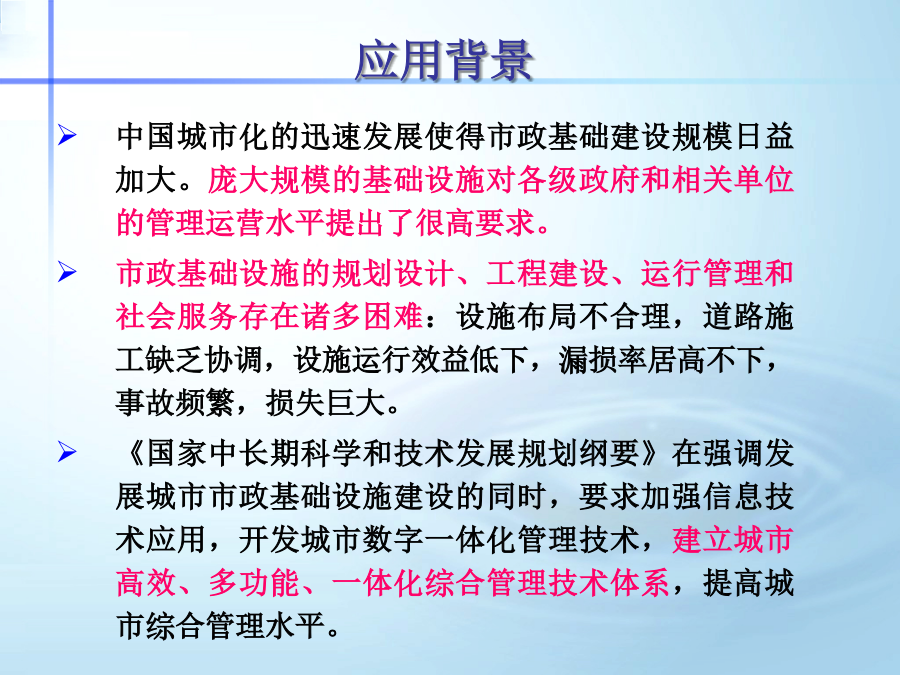

GIS在市政基础设施集成管理中的应用市政基础设施信息化管理现状与对策中国城市化的迅速发展使得市政基础建设规模日益加大。庞大规模的基础设施对各级政府和相关单位的管理运营水平提出了很高要求。
市政基础设施的规划设计、工程建设、运行管理和社会服务存在诸多困难：设施布局不合理，道路施工缺乏协调，设施运行效益低下，漏损率居高不下，事故频繁，损失巨大。

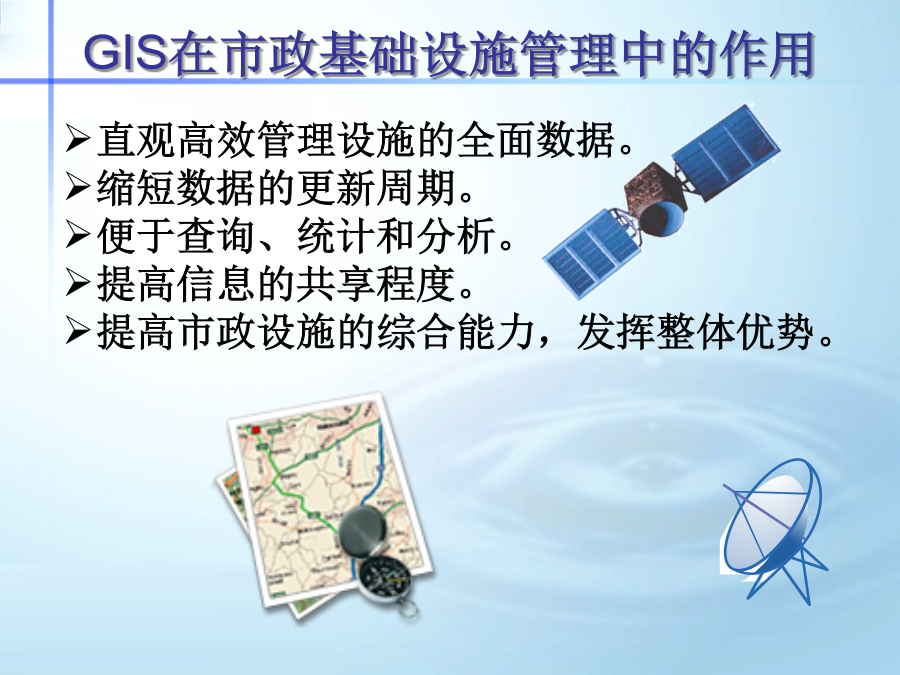

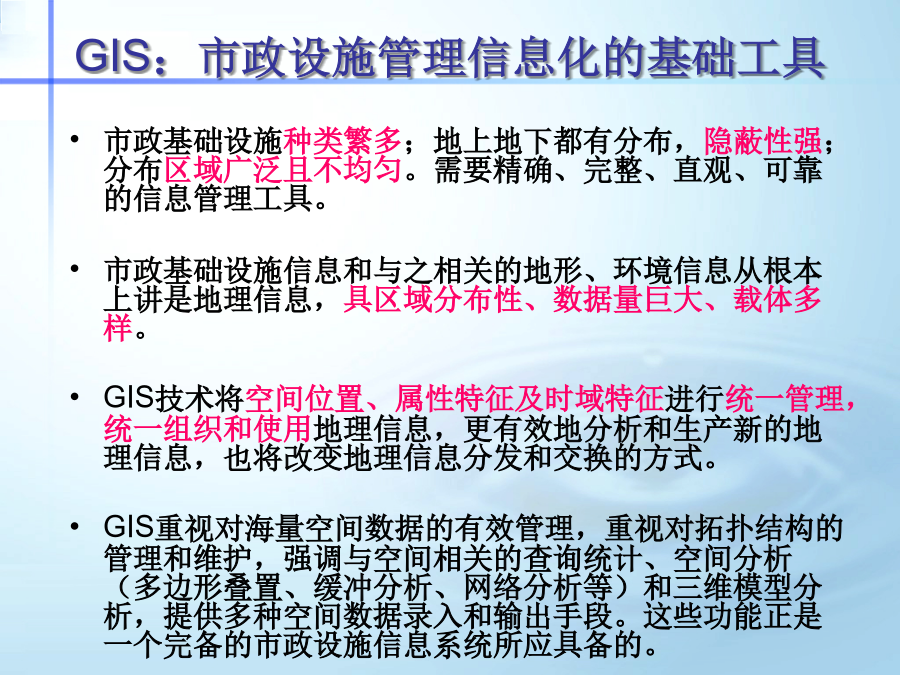

《国家中长期科学和技术发展规划纲要》在强调发展城市市政基础设施建设的同时，要求加强信息技术应用，开发城市数字一体化管理技术，建立城市高效、多功能、一体化综合管理技术体系，提高城市综合管理水平。GIS：市政设施管理信息化的基础工具GIS在市政基础设施管理中的作用GIS在市政基础设施管理中的作用类型管理、输入编辑、显示管理查询、统计、输出打印三维观察用户数据管理
管道、阀门维修记录管理
多媒体数据管理
节点详图管理量算标注定位、动态标注提供多方位的道路中心线管理
提供管井管理设置警戒哨事故处理水压线
水力计算运用离线任务实现设计、施工、竣工、审核、入库的一体化流程基础地形和管网数据集成管理
中低压爆管分析
泄漏扩散模拟
管网的规划设计
安全施工
移动巡检泄漏、预警
运行调度雨污水设备全面管理，
维修施工
排水户污染源追踪
泵站影响范围分析
重现期分析
排水区域分析养护数据录入及分析
泵站影响范围分析
超标排水户追踪
图文一体化输出分析结果
重现期分析
排水区域分析
溢水影响范围分析
事故处理关阀搜索
打印现场维修图
打印泵站启闭通知单
打印排水户通知单
打印溢流阀启闭通知单供电线路、控制线路、照明设备统一管理
灯具布设规划
故障范围模拟
负荷计算
回路漫游
四遥系统接入设备库管理
对象库管理
属性库管理模拟故障范围
寻找电源点
负荷计算
回路漫游
电缆长度计算 开放式接口，与三遥监控系统完美结合，实现路灯关闭和开通的实时监控和实时模拟；提取开关灯时间；显示三遥各控制点的实时状态；统计分析路灯亮灯情况。市政工程管理
道路分析
道桥养护管理
模拟仿真
拆迁分析
投资估算区域道路分析：能测算任意区域内的道路总长，道路面积总和，道路面积占城市面剂的百分比例；能测算任意区域范围内，主干道、次干道、支路、快速路等各道路等级的道路总长和道路面积总和；能测算车行道、人行道面积的统计。项目投资估算：根据工程经验单价和工程规模，计算出道路工程、桥梁工程、各类管线工程、其它附属工程的工程估算总额。并按用户给定的比例，计算出前期拆迁费、迁移费、建设单位管理费、咨询费、监理费、工程设计费和工程监理费，并累计计算工程其它费用的总额。拆迁分析：用户可以根据需要选择道路的详细规划红线，自动分析出涉及拆迁的房屋、古建筑、古树、绿地等地物。并根据给定各种类型的拆迁单价，根据拆迁面积和单价，计算出拆迁匡算的总体费用和各种居住建筑、商业门店、工业建筑的分类统计费用。工程前期文档管理：提供工程项目前期电子文档的管理功能，用户可以针对某一个工程添加、删除对应的电子文档。用户选择一个工程后，可以调阅全部的电子文档，并调用相关的程序对其编辑。站场基础数据管理
公交线网管理
服务范围分析
线路优化
运营分析
车辆监控
换乘方案公交换乘方案分析：输入公交出行的起点站点名称和终点站点名称，系统自动寻找并列出所有可到达线路的线路番号；如果出现需要中途转乘的情况，系统生成线网中最便捷的转乘方案。运营状况分析：提供当前运营状况与历史运营状况对比分析、年度运营状况分析、历史运营状况走势分析等分析方式，同时以报表、走势图、柱状图、饼状图的形式进行表现，提供准确直观的决策依据，供用户对公交线网进行调整。公交现状线网宏观评价：结合公交线网分布的相关评估指标，对现状线网的合理性进行评价。系统支持对运营线网长度评价、车辆进场率评价、公交出行比例评价、站点覆盖率评价、换乘系数评价、线网密度评价、线路重复系数评价。数据采集更新
景观设施管理
植物种类规划
园林工程管理
绿化指标评估
旅游信息服务园林绿化信息查询统计：可对指定范围内的园林设施进行统计，如对整个园林的范围、面积等进行分类统计，输出统计结果和统计图。工程管理：包括中远期规划、年度计划以及在建工程、已建工程、规划工程管理。能够将园林工程资料利用GIS形式进行管理，通过查询绿地或其他设施，从而调用相关的工程资料。指标计算：对指定区域的绿化种植分析、植物品种分析、附属设施分析、对比分析，各分析结果有表格、饼图、直方图等多种表现方式，可打印和保存。绿化养护规程管理：提供绿化养护规程库、病害规程库、虫害规程库，为植物的绿化养护提供了有利的参考；对平时的养护过程及养护信息进行记录，点击养护对象可以查看该历史养护记录，为养护管理提供依据。专业设施的统一管理平台
动态数据更新
综合规划规范检查
道路断面生成
三维实景模拟
