GIS在市政设施管理中的应用课件.ppt

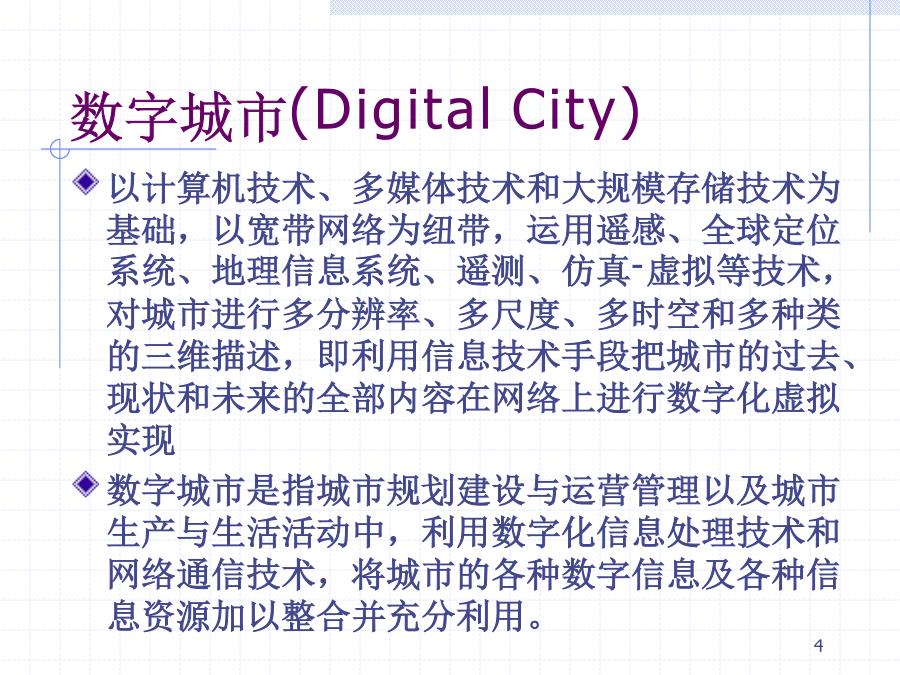

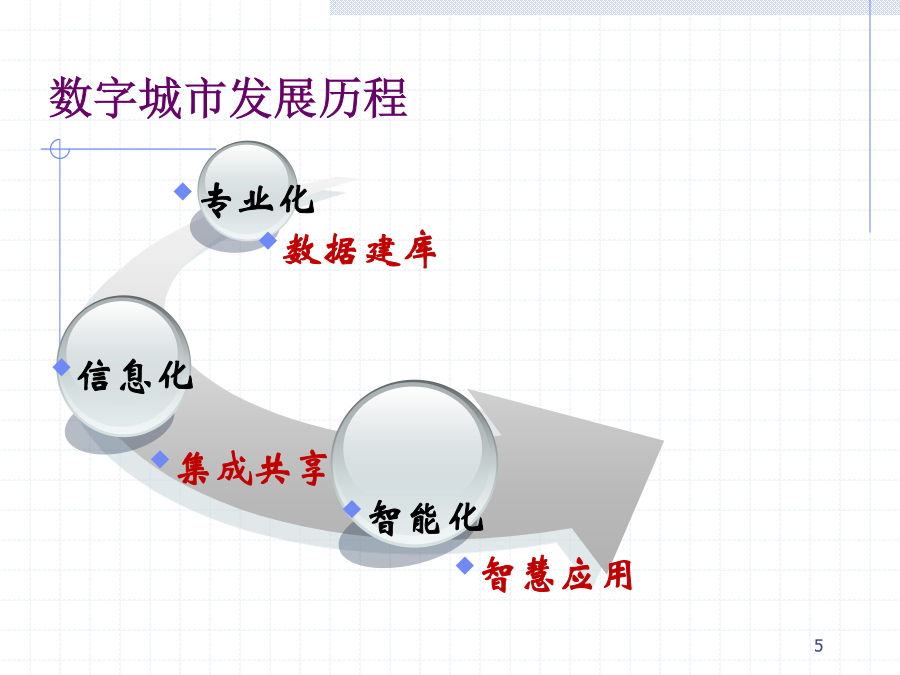

GIS在市政设施管理中的应用内容数字城市(DigitalCity)数字城市发展历程特点：
强调有组织的规划和设计；
统一管理基础数据和专题数据；
从单一功能到专题综合应用。第二阶段：信息化—集成共享第三阶段：智能化—智慧应用数字城市建设面临的问题我们需要思考……数字城市发展趋势：智能化未来的智能城市耳目通达，融会贯通——数据采集传输与整合管理算度精准，能文善辩——分析深入全面，展现生动直观行动迅捷，随机应变——快速可变的业务处理谋虑深远，决胜千里——强力支持预测与决策数字市政中国城市化的迅速发展使得市政基础建设规模日益加大。庞大规模的基础设施对各级政府和相关单位的管理运营水平提出了很高要求。
市政基础设施的规划设计、工程建设、运行管理和社会服务存在诸多困难：设施布局不合理，道路施工缺乏协调，设施运行效益低下，漏损率居高不下，事故频繁，损失巨大。
《国家中长期科学和技术发展规划纲要》在强调发展城市市政基础设施建设的同时，要求加强信息技术应用，开发城市数字一体化管理技术，建立城市高效、多功能、一体化综合管理技术体系，提高城市综合管理水平。市政管网信息化建设主要存在问题GIS：市政设施管理信息化的基础工具市政管网地理信息系统概述综合管网信息系统专业管网信息系统市政基础设施信息化管理现状与对策信息孤岛现象城市级管网信息管理原则SOA技术的应用基于SOA的城市基础设施管理信息化基础平台基于云计算的市政管网管理与运营平台总体架构GIS在市政基础设施管理中的作用GIS在市政基础设施管理中的作用类型管理、输入编辑、显示管理查询、统计、输出打印三维观察4243用户数据管理
管道、阀门维修记录管理
多媒体数据管理
节点详图管理量算标注定位、动态标注提供多方位的道路中心线管理
提供管井管理设置警戒哨事故处理水压线
水力计算运用离线任务实现设计、施工、竣工、审核、入库的一体化流程业务应用业务应用一：浏览业务应用二：数据编辑基于CAD的编辑基于Web的编辑基于智能设备的编辑业务应用三：图表业务应用四：输出业务应用五：三维表现业务应用六：事故处理业务应用七：巡检业务应用八：数据集成业务应用九：漏损率分析基础地形和管网数据集成管理
中低压爆管分析
泄漏扩散模拟
管网的规划设计
安全施工
移动巡检泄漏、预警
运行调度雨污水设备全面管理
维修施工
排水户污染源追踪
泵站影响范围分析
重现期分析
排水区域分析养护数据录入及分析
泵站影响范围分析
超标排水户追踪
图文一体化输出分析结果
重现期分析
排水区域分析
溢水影响范围分析
事故处理关阀搜索
打印现场维修图
打印泵站启闭通知单
打印排水户通知单
打印溢流阀启闭通知单供电线路、控制线路、照明设备统一管理
灯具布设规划
故障范围模拟
负荷计算
回路漫游
四遥系统接入设备库管理
对象库管理
属性库管理模拟故障范围
寻找电源点
负荷计算
回路漫游
电缆长度计算 开放式接口，与三遥监控系统完美结合，实现路灯关闭和开通的实时监控和实时模拟；提取开关灯时间；显示三遥各控制点的实时状态；统计分析路灯亮灯情况。市政工程管理
道路分析
道桥养护管理
模拟仿真
拆迁分析
投资估算区域道路分析：能测算任意区域内的道路总长，道路面积总和，道路面积占城市面剂的百分比例；能测算任意区域范围内，主干道、次干道、支路、快速路等各道路等级的道路总长和道路面积总和；能测算车行道、人行道面积的统计。项目投资估算：根据工程经验单价和工程规模，计算出道路工程、桥梁工程、各类管线工程、其它附属工程的工程估算总额。并按用户给定的比例，计算出前期拆迁费、迁移费、建设单位管理费、咨询费、监理费、工程设计费和工程监理费，并累计计算工程其它费用的总额。拆迁分析：用户可以根据需要选择道路的详细规划红线，自动分析出涉及拆迁的房屋、古建筑、古树、绿地等地物。并根据给定各种类型的拆迁单价，根据拆迁面积和单价，计算出拆迁匡算的总体费用和各种居住建筑、商业门店、工业建筑的分类统计费用工程前期文档管理：提供工程项目前期电子文档的管理功能，用户可以针对某一个工程添加、删除对应的电子文档。用户选择一个工程后，可以调阅全部的电子文档，并调用相关的程序对其编辑站场基础数据管理
公交线网管理
服务范围分析
线路优化
运营分析
车辆监控
换乘方案公交换乘方案分析：输入公交出行的起点站点名称和终点站点名称，系统自动寻找并列出所有可到达线路的线路番号；如果出现需要中途转乘的情况，系统生成线网中最便捷的转乘方案运营状况分析：提供当前运营状况与历史运营状况对比分析、年度运营状况分析、历史运营状况走势分析等分析方式，同时以报表、走势图、柱状图、饼状图的形式进行表现，提供准确直观的决策依据，供用户对公交线网进行调整。公交现状线网宏观评价：结合公交线网分布的相关评估指标，对现状线网的合理性进行评价。系统
