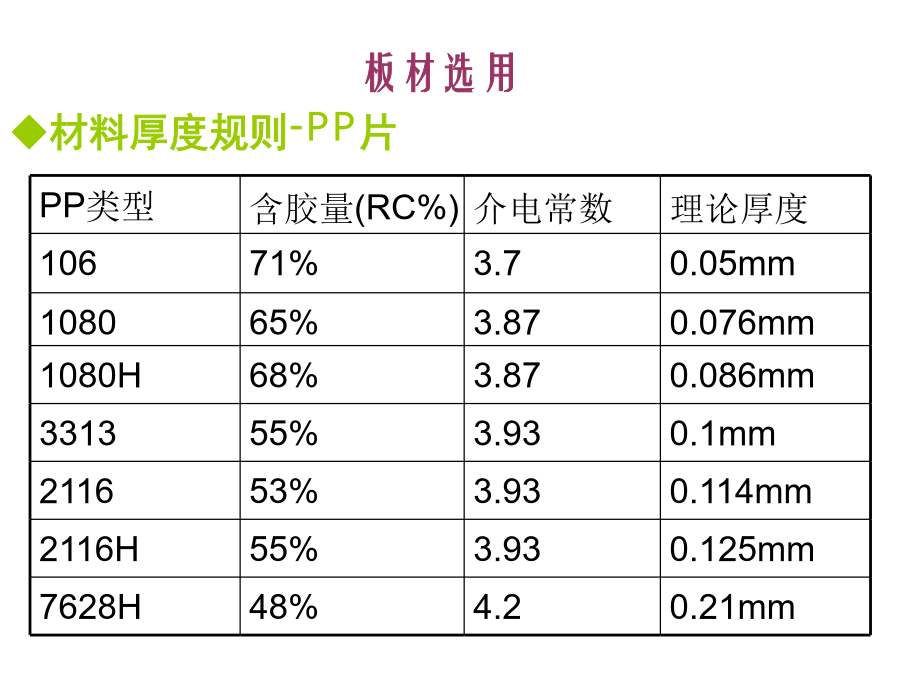

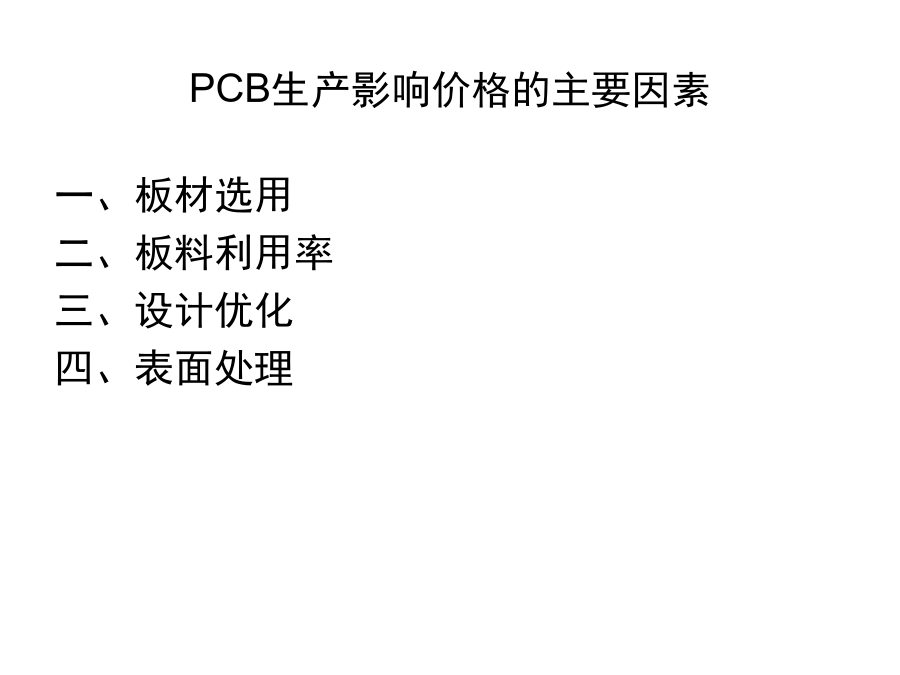

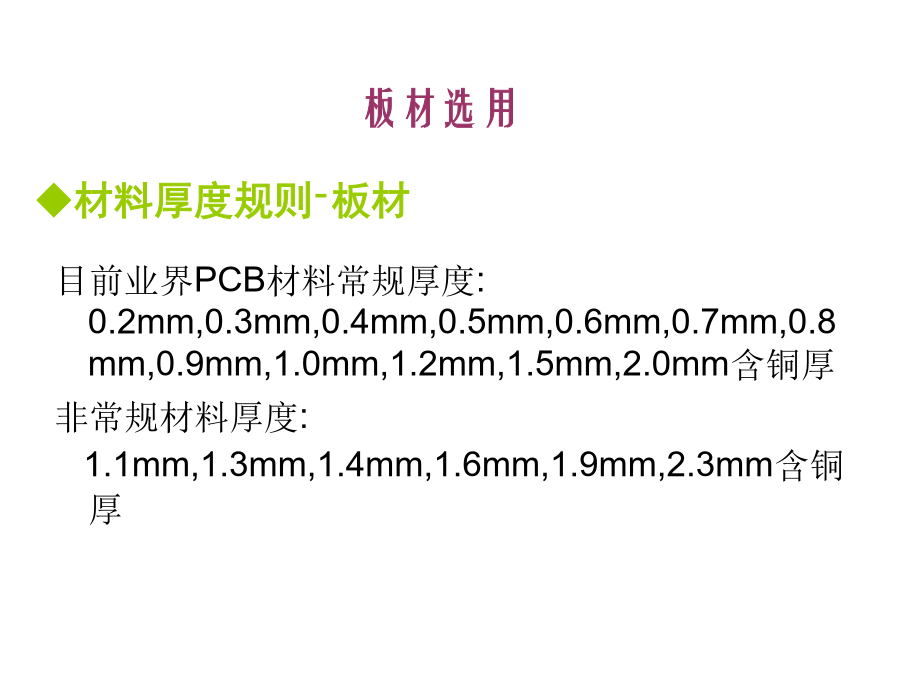

PCB成本控制优化方案PCB生产影响价格的主要因素一、板材选用目前业界PCB材料常规厚度:0.2mm,0.3mm,0.4mm,0.5mm,0.6mm,0.7mm,0.8mm,0.9mm,1.0mm,1.2mm,1.5mm,2.0mm含铜厚
非常规材料厚度:
1.1mm,1.3mm,1.4mm,1.6mm,1.9mm,2.3mm含铜厚PP类型目前PCB基材的生产主要集中在几个大的覆铜板厂商:生益，建滔，南亚，华正等；
由于PCB覆铜板生产流程是：铜箔+PP+铜箔→压合完成；


而PP片是卷状储存其宽度统一标准都是49inch，
因此PCB基材的尺寸只有三种：
37inchX49inch(940x1245mm)
41inchX49inch(1040x1245mm)
43inchX49inch(1092x1245mm)Tg的定义：玻璃化转化温度
Td的定义：热分解温度
优点：高尺寸稳定性、较好的机械强度保持率、好的耐化学性、好的耐老化性能
使用范围：高精度、高密度、高可靠性、微细线路要求的多层PCB。CTI的定义：耐漏电起痕性
样品绝缘层表面受到50滴电解液(一般为O.1％的氯化铵水溶液)而没有出现漏电痕迹现象的最大电压值。
I级(CTI≥600v)、II级(400V≤CTI＜600V)、Ⅲ级(175V≤CTI<400V)二、材料的利用率….◆拼版尺寸中比较高利用率的单元尺寸◆压合结构设计优化的好处：◆图形设计规范化◆钻孔设计优化◆钻孔设计优化（最小孔径与叠板关系）◆内层空间设计优化（最小孔到线）◆表面处理的优胜对比谢谢！
