PCB用基板材料介绍课件.ppt

双面PCB用基材组成
双面覆铜板
单面PCB用基材组成
单面覆铜板

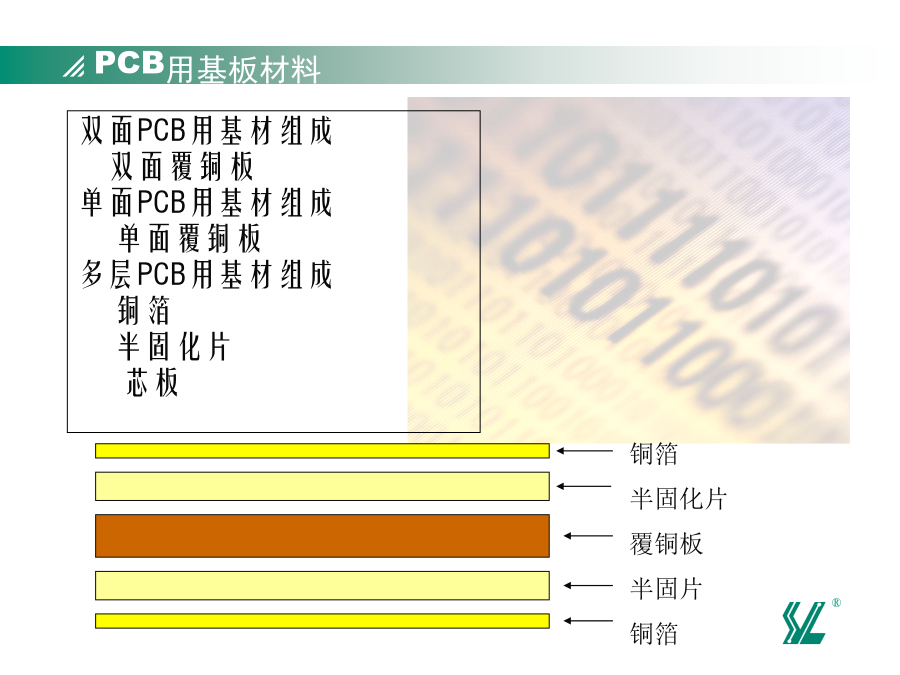

多层PCB用基材组成
铜箔
半固化片

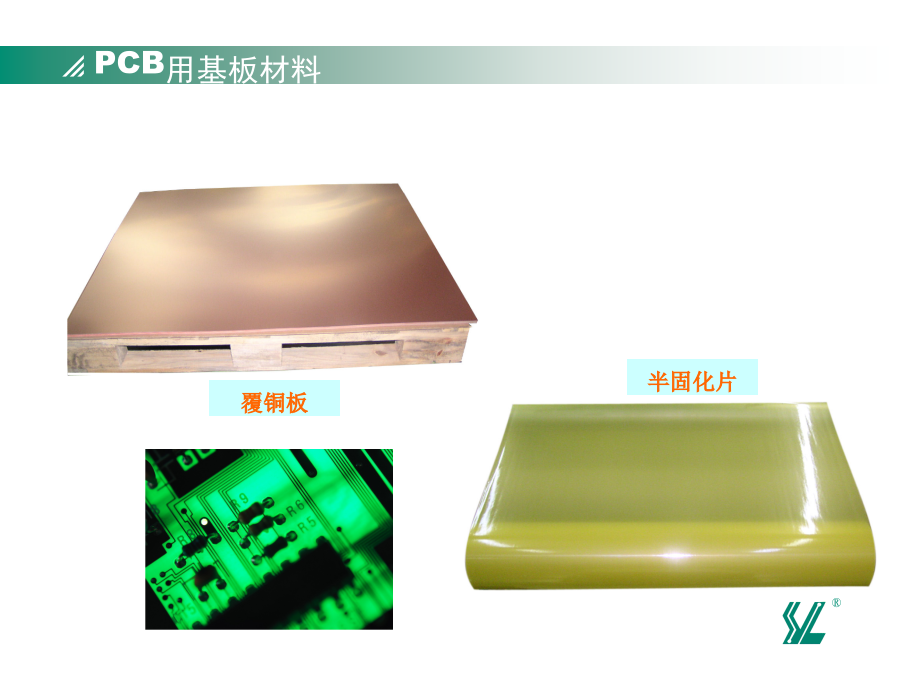

芯板覆铜板覆铜板生产流程生益科技自动剪切线半固化片
在多层电路板层压时使用的半固化片，是覆铜板在制作过程中的半成品。
在环氧玻纤布覆铜板生产过程中，玻纤布经上胶机上胶并烘干至“B”阶（B”阶是指高分子物已经相当部分关联，但此时物料仍然处于可溶、可熔状态），此种半成品俗称黏结片。它有两种用途，一是直接用于压制覆铜板，通常称为黏结片；另一种直接作为商品出售，供应印制板厂，该片用于多层板的压合，通常称为半固化片；二者的英文名均为prepreg。它们的生产过程是一样的。PCB用基材的分类：
1、按增强材料不同（最常用的分类方法）
纸基板（FR-1,FR-2,FR-3)
环氧玻纤布基板（FR-4,FR-5)
复合基板(CEM-1,CEM-3)
HDI板材（RCC)
特殊基材(金属类基材、陶瓷类基材、热塑性基材等)
2、按树脂不同来分
酚酫树脂板
环氧树脂板
聚脂树脂板
BT树脂板
PI树脂板
3、按阻燃性能来分
阻燃型（UL94-VO,UL94-V1)
非阻燃型（UL94-HB级）环氧玻纤布基板（FR-4,FR-5)

(1)环氧玻纤布覆铜板强度高，耐热性好，介电性好，基板通孔可金属化，实现双面和多层印刷层与层间的电路导通，环氧玻纤布覆铜板是覆铜板所有品质中用途最广、用量最大的一类。广泛用于移动通讯，数字电视，卫星，雷达等产品中。在全世界各类覆铜板中，纸基覆铜板和环氧玻纤布覆铜板约占92%
(2)在NEMA标准中，环氧玻纤布覆铜板有四种型号：G10(不组燃）、G11(保留热强度，不阻燃）、FR-4（阻燃）、FR-5(保留热强度，阻燃）。目前环氧玻纤布覆铜板中，FR-4板用量占90%以上，它已经发展成为可适用于不同用途环氧玻纤布覆铜板的总称；
环氧玻纤布基板主要组成:

E型玻纤布(GlassFiberPaper)型号
7628、2116、1080、3313、1500、106等

环氧树脂（Resin）
双官能团树脂、多官能团树脂；

铜箔（Copper）
电解铜箔（1/3OZ,1/2OZ,10Z,20Z,30Z,50Z)
压延铜箔（主要应用在绕性覆铜板上）

固化剂
DICY
NOVOLAC

玻璃布

常见的半固化片规格
树脂

基板材料生产过程中，高分子树脂（PolymerResin)是重要的原料之一，根据不同类型的基板要求，可以采用不同的树脂，常用的有：酚酫树脂、环氧树脂、三聚氰胺甲醛树脂，聚酯树脂以及一些特殊树脂如PI、PTFE、BT、PPE。铜箔
按照铜箔的不同制法可分为压延铜箔和电解铜箔两大类。
（1）压延铜箔是将铜板经过多次重复辊轧而制成的原箔（也叫毛箔），根据要求进行粗化处理。由于压延加工工艺的限制，其宽度很难满足刚性覆铜板的要求，所以在刚性覆铜板上使用极少；由于压延铜箔耐折性和弹性系数大于电解铜箔，故适于柔性覆铜箔上；
（2）电解铜箔是将铜先溶解制成溶液，再在专用的电解设备中将硫酸铜电解液在直流电的作用下，电沉积而制成铜箔，然后根据要求对原箔进行表面处理、耐热层处理和防氧化等一系列的表面处理。
复合基板(compositeepoxymaterial)

面料和芯料由不同的增强材料构成的刚性覆铜板，称为复合基覆铜板。这类板主要是CEM系列覆铜板。其中CEM-1(环氧纸基芯料)和CEM-3(环氧玻璃无纺布芯料)是CEM中两个重要的品种。
具有优异的机械加工性，适合冲孔工艺；
由于增强材料的限制，一般板材最薄厚度为0.6mm，最厚为2.0mm;
填料的不同可以使得基材有不同功能：如适合LED用的白板、黑板；家电行业用的高CTI板等等；
CEM-1
CEM-1覆铜板的结构：由两种不同的基材组成，即面料是玻纤布，芯料是纸或玻璃纸，树脂均是环氧树脂。产品以单面覆铜板为主；
CEM-1覆铜板的特点：产品的主要性能优于纸基覆铜板；具有优异的机械加工性；成本低于玻纤覆铜板；
CEM-3
CEM-3是性能水平、价格介于CEM-1和FR-4之间的复合型覆铜板层压板，这种板材用浸渍环氧树脂的玻纤布作板面，环氧树脂玻纤纸作芯料，单面或双面覆盖铜箔后热压而成。复合基板CEM增强材料料

玻璃纸或纤维纸
CEM-3玻璃纸
CEM-1纤维纸
玻璃布
7628为主要
填料
氢氧化铝、滑石粉等等CCL厚度分布范围积层电路板板材：覆铜箔树脂RCC
覆铜箔树脂RCC
定义：RCC是在极薄的电解铜箔（厚度一般不超过18um)的粗化面上精密涂覆上一层或两层特殊的环氧树脂或其他高性能树脂（树脂厚度一般60-80um），经烘箱干燥脱去溶剂、树脂半固片达到B阶形成的。RCC在HDI多层板的制作过程中，取代传统的黏结片与铜箔的作用，作为绝缘介质的导电层，可以
