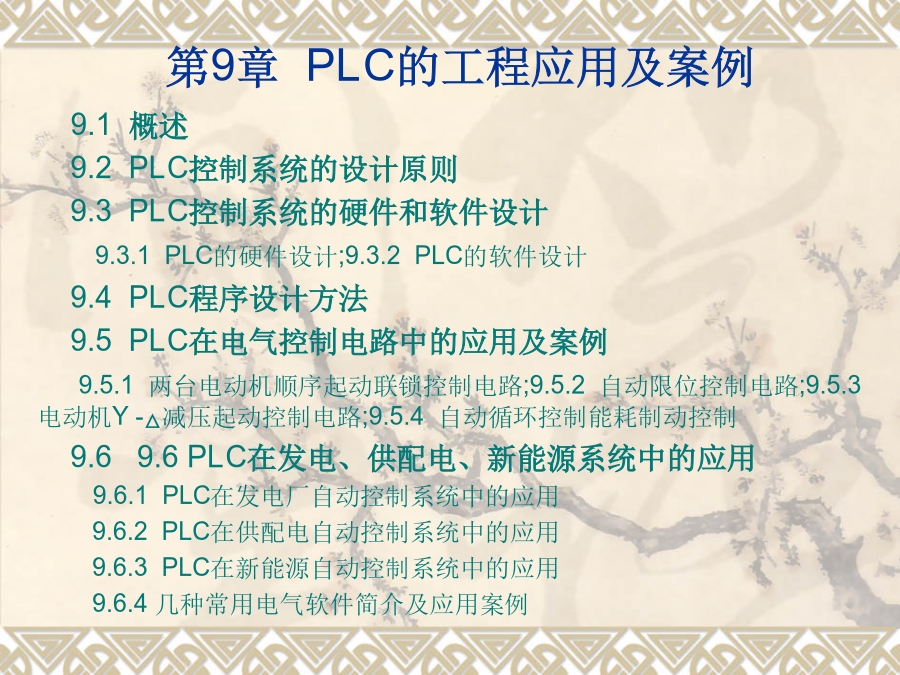

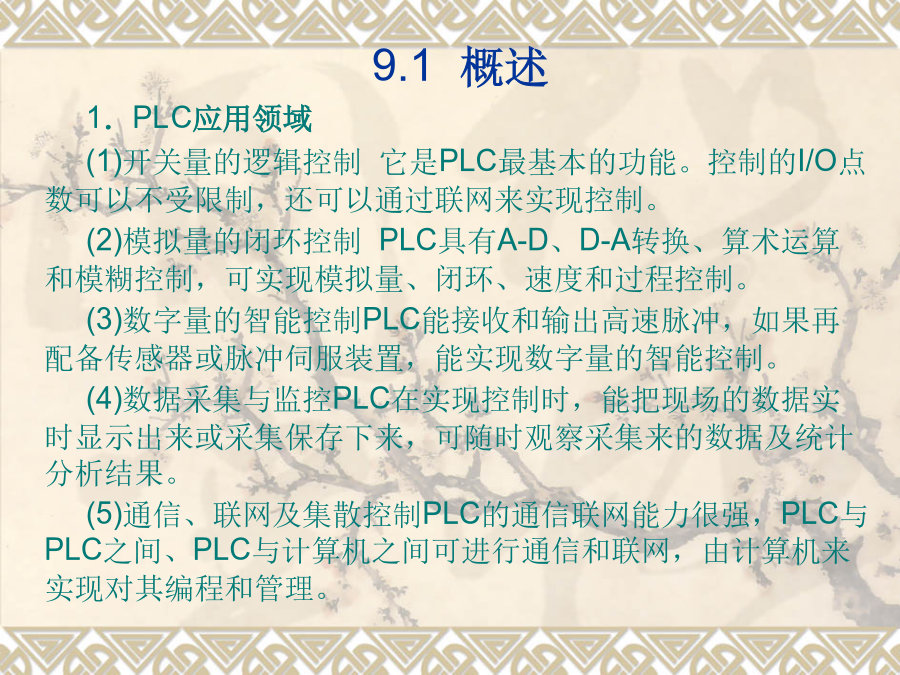

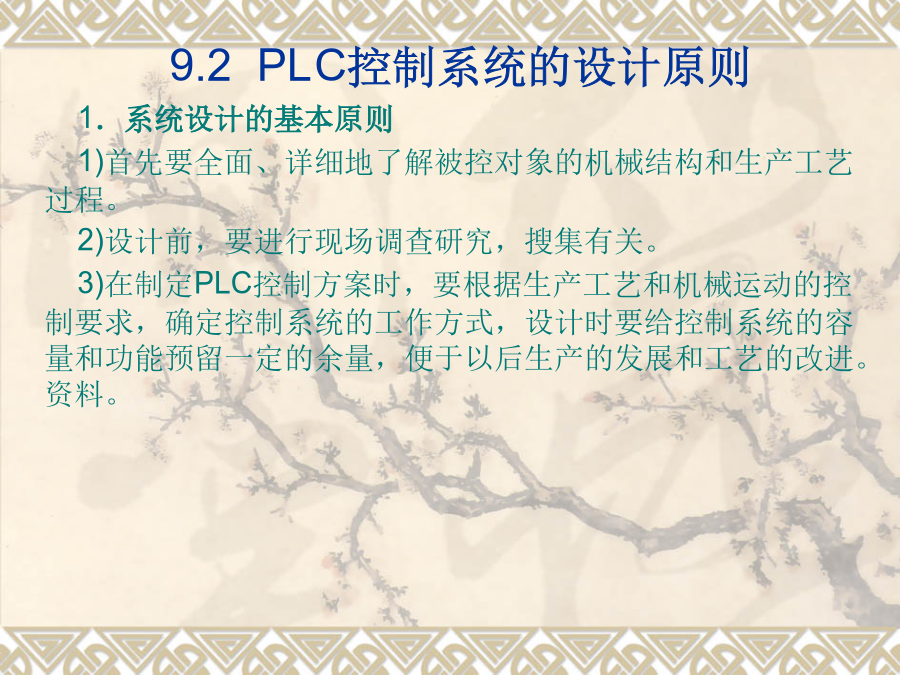

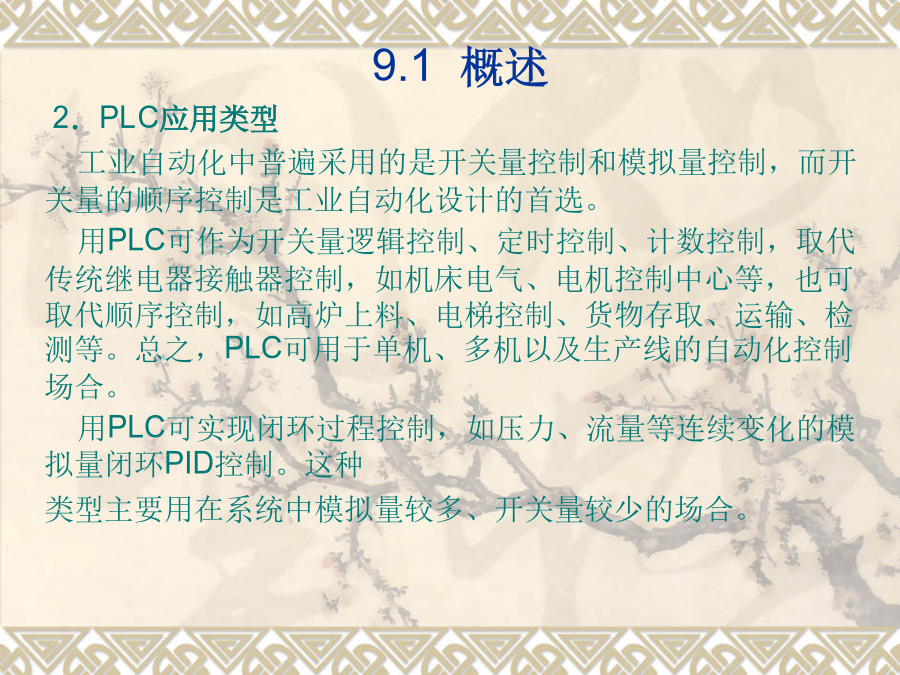

第9章PLC的工程应用及案例第9章PLC的工程应用及案例9.1概述9.1概述9.2PLC控制系统的设计原则9.2PLC控制系统的设计原则9.3PLC控制系统的硬件和软件设计9.3PLC控制系统的硬件和软件设计9.3PLC控制系统的硬件和软件设计9.4PLC程序设计方法9.4PLC程序设计方法9.5PLC在电气控制电路中的应用及案例9.5PLC在电气控制电路中的应用及案例图10-2自动限位控制电路9.5PLC在电气控制电路中的应用及案例9.5PLC在电气控制电路中的应用及案例9.5PLC在电气控制电路中的应用及案例9.5PLC在电气控制电路中的应用及案例图10-3电动机Y-Δ降压起动自动控制电路9.5PLC在电气控制电路中的应用及案例9.6PLC在发电、供配电、新能源系统中的应用2.PLC在电厂化学水处理程控系统的应用
化学水处理系统由软化水处理系统、反渗透系统和除盐水系统三部分组成。系统主工艺流程为：工业水→曝气塔→曝气水箱→升压水泵→叠加式过滤器→阳离子交换器→除二氧化碳器→软化水箱→碱计量泵加碱→软化水泵升压（软化水，可作为厂内生活用水）→加热器→反渗透装置→反渗透水箱→反渗透水泵升压→一级混合离子交换器→二级混合离子交换器→除盐水箱→除盐水泵升压→主厂房。
利用PLC对各个水系统中的设备分别进行数据采集和控制，形成全厂水系统集中控制，上位机和PLC之间采用工业以太网进行通讯，实现全厂水系统的显示、历史数据的保存、操作查询、报警、集中操作、集中监视和集中管理等功能。整个网络有操作员站、工程师站、服务器、网络交换机、数据通讯系统及其接口、PLC控制系统组成。3.PLC在电厂除灰控制系统的应用
火电厂除灰渣系统主要有分机械除灰，气力除灰和水力除灰三种。主要控制对象有输送风机、气化风机、气锁阀、加热器、各类阀门、卸灰装置、布袋收尘器、收尘风机及管道压力、底渣斗、蓄水池以及灰库等设备。整个控制系统有操作员站、工程师站、服务器、网络交换机、数据通讯系统及其接口、PLC控制系统组成。在电厂采用PLC除灰可以大大减轻人员工作负担，增强系统抗干扰能力，提高系统操作的准确性，可提高粉煤灰综合利用率，同时产生良好的社会效益和经济效益。PLC可根据料位计传输过来的灰粉位置信号（高、正常、低）和仓泵上方的电接点压力表指示压力值信号，采取相应的处理。9.6.2PLC在供配电自动控制系统中的应用
1.PLC在智能型低压配电系统的应用
PLC是一种新型工业控制器，与继电器相比，编程灵活、功能齐全、控制简单、使用方便、抗干扰力强、性价比高、寿命长、体积小、重量轻、耗电小、有自诊断、故障报警、网络通讯、显示等功能，还便于操作和维修人员检查。
在智能型低压配电系统中，使用普通电动型空气断路器（或空气开关）作为执行器，PLC作为运行状态和参数自动检测、自动控制的控制器件。各PLC作为从站，分别安装在各开关柜中。主站要选用具有网络通信能力的PLC。如在一个10KV配电一次系统中，有两台1000KVA变压器并联运行.在配电一次系统中继电器系统主要集中在总受柜和变压器配出柜内，应用PLC系统来代替继电器系统。对系统的总受柜、配出柜实现集中控制，应用数字仪表对系统进行集中监测计量。2.PLC在电力供电系统自动化的应用
电力系统自动化离不开PLC，也离不开中低压配电网自动化的远程终端设备RTU。中低压配电网的自动化系统由主站、远方终端单元（RTU）、线路传感器、远方控制真空开关、通信电缆五个部分组成。其中RTU装置位于配电网（变电）主站现场，可以自动采集各种开关信息，如状态量（遥信）、模拟量（遥测），并通过专用通道传递到监控中心的主站系统。有的RTU还可按监控人员的意图和指令执行特定的遥控操作，并将操作结果返送监控中心主站系统。从变电站RTU的功能来看，变电站自动化的内容包括遥信、遥测、遥控三个方面（其中遥信：是将被测开关的辅助触点两端引线接到PLC的输入点和地，当配电开关动作时，辅助触点相应断开和闭合，PLC的相应输入点与地之间接通或断开，使PLC内部获得一个高电平或低电平。3.PLC在中低压配电网自动化的应用
用PLC技术来实现中低压配电网（35kV以上）自动化的RTU功能，能够满足RTU特有的要求。目前许多厂家的PLC产品基本都包含有离散点输入和输出、模拟采样输入、时钟、通信等功能，利用PLC这些现成的功能，可实现RTU在中低压配电网自动化。包括用PLC实现离散输入点的遥信、离散输出点遥控、模拟采样输入的遥测、用PLC的通信功能实现和主机的通信。这样就无需额外硬件，只需根据开关柜的实际情况，对PLC进行简单编程即可。还有利用PLC的模拟输出功能，可以实现配电网的遥调，例如调节调压变压器的变比，调节静止无功补偿设备的电压、电流和相角等。4.PLC在地铁变电站自动化系
