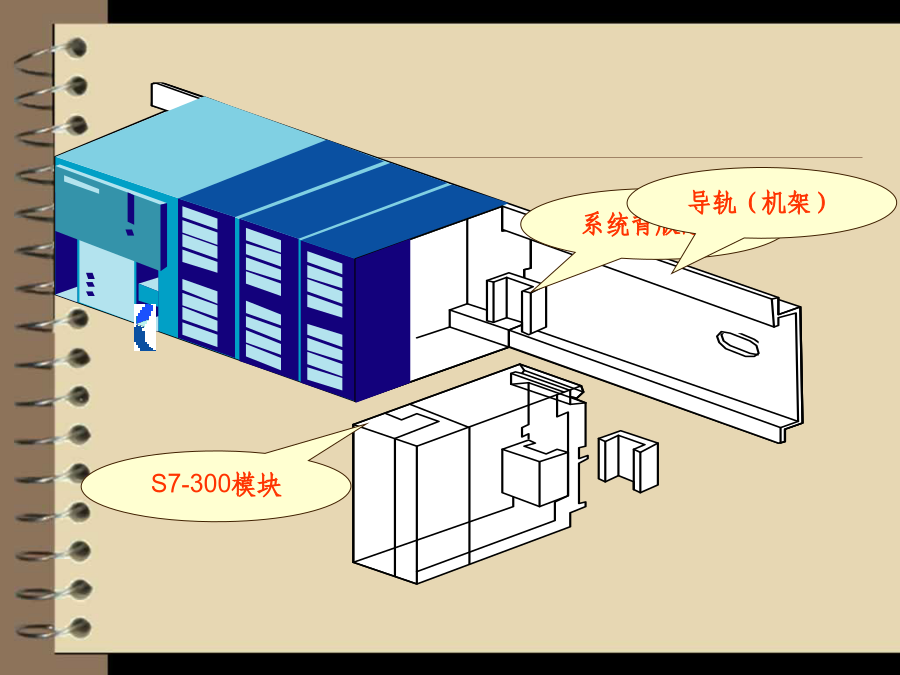

第2章S7-300PLC系统组成及内部资源2.1S7-300PLC硬件系统组成系统背版总线电源模块2.1.1电源模块PS307电源模块面板示意图PS307（2A）电源模块在非正常工作状态下的反应2.S7-300的电流消耗量和功率损耗

一个实际的S7-300PLC系统，在确定所有的模块后，要选择合适的电源模块。

所选定的电源模块的输出功率必须大于CPU模块、所有I/O模块、各种智能模块的总消耗功率之和。最好留有30%的余量。
1、状态和故障显示
CPU上安装有6个LED指示灯，显示运行状态和故障。SF（红色）：系统出错/故障指示灯。CPU硬件或软件错误时
亮。

BATF（红色）：电池故障指示灯（只有CPU313和314配
备）。当电池失效或未装入时，指示灯亮。

DC5V（绿色）：＋5V电源指示灯。CPU内部的5V电源正常时
亮。
FRCE（黄色）：强制作业有效指示灯。至少有一个I/O被
强制状态时亮。

RUN（绿色）：运行状态指示灯。CPU处于“RUN”状态时
亮；LED在“STARTUP”（重新启动）状态以2Hz频
率闪烁；在“HOLD”（单步、断点）状态以0.5Hz
频率闪烁。（单步、断点；譬如VC示例）

STOP（黄色）：停止状态指示灯。CPU处于“STOP”或
“HOLD”或“STARTUP”状态时亮；
BUSDF（BF）（红色）：带有DP接口的CPU总线出错时，
指示灯亮。

SFDP（红色）：带有DP接口的CPU，DP接口硬件错误时
指示灯亮。2、SIMATIC微存储卡（MMC）

MMC是FlashEPROM微存储卡，作装载存储器用于在断电时自动保存用户程序，它的读写直接在CPU内进行，不需要专用的编程器。但格式化时要用西门子的专用编程器。

由于CPU31xC没有安装集成的装载存储器，在使用CPU时必须插入MMC。CPU与MMC是分开订货的。3、CPU中的三大存储器区域（1）装载存储区
有的CPU集成了RAM类型的装载存储器，另外用FlashEPROM类型的微型存储卡（MMC）扩展。断电时自动把集成的RAM类型的装载存储器内容永久保存到微型存储卡（MMC）中。

有的CPU没有集成装载存储器，用SIMATIC微型存储卡（MMC）作装载存储器。

用于保存用户程序（不包括符号表和注释，符号表和注释保存在编程设备中）和系统数据（譬如用了多少模块以及各模块地址、模块参数等），要运行的用户程序被复制到工作存储器中。
（2）工作存储区（高速RAM类型）
它用于运行用户程序。集成在CPU中，不能被扩展。

工作存储区还包括局域数据堆栈区，用于存放调用程序块（FB、FC）时产生的临时数据。

（3）系统存储区（RAM类型）
它包括：
①位存储区M、定时器T和计数器C。
②I/O的过程映像区I、Q。
集成在CPU中，不能被扩展。
注意：系统存储区含有一个较为特殊的存储区叫外设
I/O存储区；
外设I/O存储区直接通过背板总线访问输
入输出模块，不影响I/O映像区。
但不能以位为单位访问，只能以字节、字、双
字为单位访问。

如果不通过I/O映像区，直接采样输入点状态，
比如：
访问模拟量输入输出通道，一定要用这种方法。
例如：
4、CPU的运行模式及模式选择开关
CPU有四种运行模式：

①STOP模式：CPU模块通电后自动进入STOP模式，在该模式不执行用户程序，可以通过编程软件读出和修改用户程序。
②STARTUP模式：可以用模式选择开关或编程软件启动，CPU此时进入启动模式，启动模式过后自动进入RUN模式。
③RUN模式：执行用户程序，刷新输入和输出，处理中断和故障信息服务。
④HOLD模式：在STARTUP和RUN模式执行程序时遇到调试用的断点，用户程序的执行被挂起（暂停），定时器被冻结。
复位存储器操作：

通电后从STOP位置扳到MRES位置，“STOP”
LED熄灭1s，亮1s，再熄灭1s后保持亮后。

放开开关，使它自动回到STOP位置，然后又扳回到MRES，“STOP”LED以2Hz的频率至少闪动3s，表示正在执行复位，最后“STOP”LED一直亮，表示复位完成。
然后松手，使开关自动回到STOP位置。5、CPU中的寄存器

1．累加器（ACCUx）

累加器用于处理字节、字或双字的寄存器。
S7-300有两个32位累加器（ACCU1和ACCU2）。
处理8位或16位的数据时数据放在累加器的低端（右对齐）。2．状态字寄存器（16位）●状态位（STA）：执行位逻辑指令时，用于保存对应位的状态。
比如下图当调用I0.0时，I0.0的状态保存在STA中，当调用M0.0时，M0.0的状态会保存在STA中。●逻辑运算结果位（RLO）：用来存储执行位逻辑指令
或比较指令的结果。结果为1表示能流通过。
