plc综合分析剖析课件.ppt

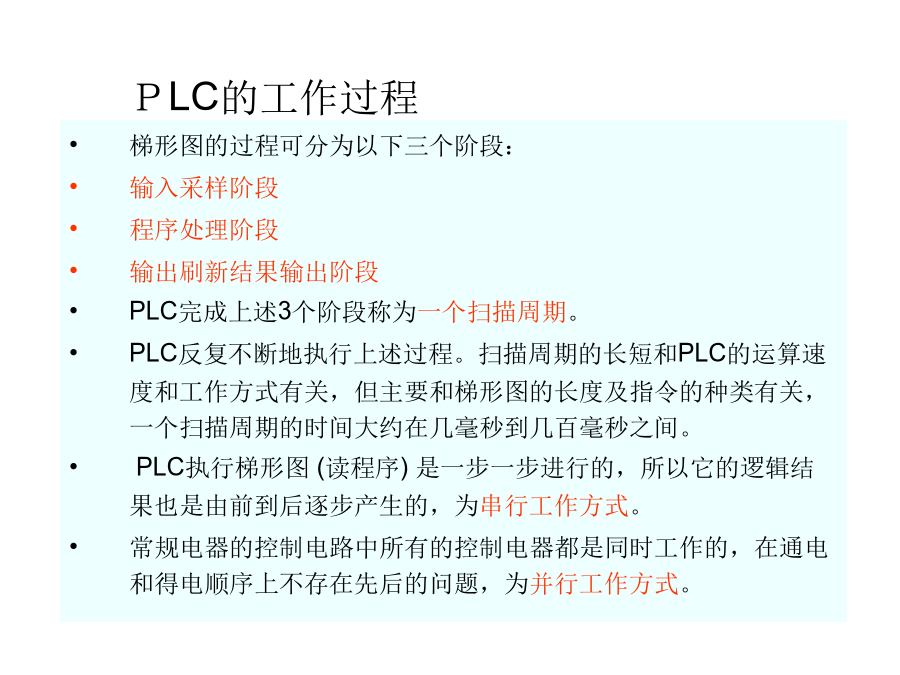

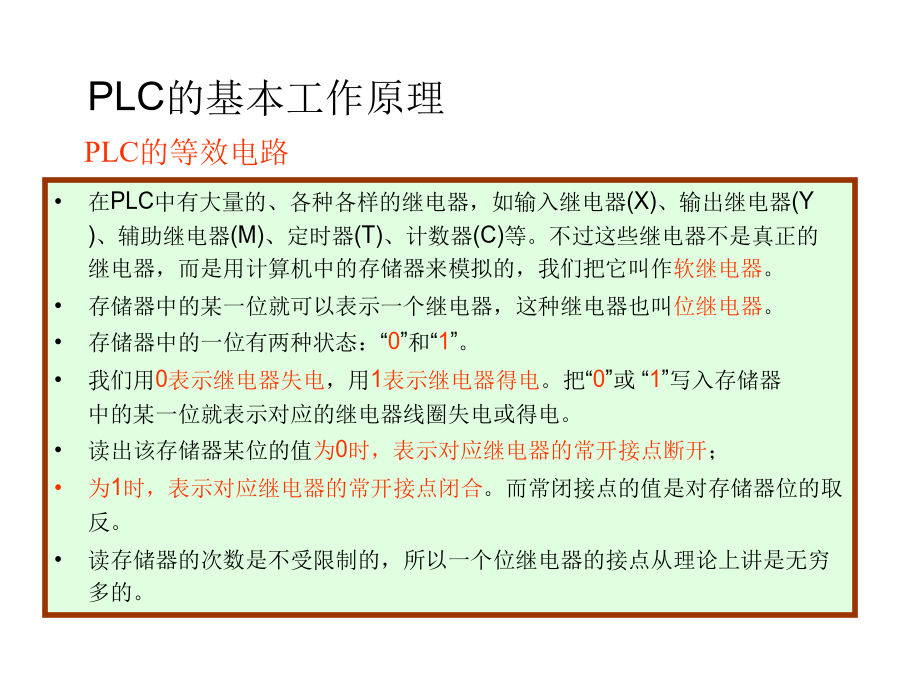

PLC的基本工作原理为了区别常规控制电路和PLC控制电路(通常叫梯形图)，PLC一般用专用图形符号来表示，如表所示，其中可编程序控制器的继电器线圈可有多种画法。梯形图的过程可分为以下三个阶段：
输入采样阶段
程序处理阶段
输出刷新结果输出阶段
PLC完成上述3个阶段称为一个扫描周期。
PLC反复不断地执行上述过程。扫描周期的长短和PLC的运算速度和工作方式有关，但主要和梯形图的长度及指令的种类有关，一个扫描周期的时间大约在几毫秒到几百毫秒之间。
PLC执行梯形图(读程序)是一步一步进行的，所以它的逻辑结果也是由前到后逐步产生的，为串行工作方式。

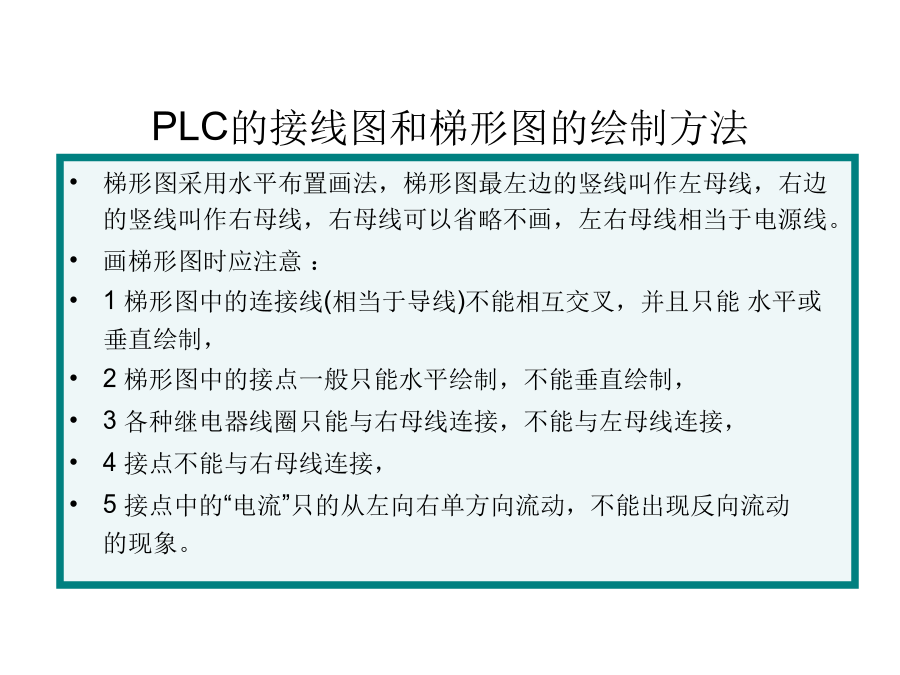

常规电器的控制电路中所有的控制电器都是同时工作的，在通电和得电顺序上不存在先后的问题，为并行工作方式。PLC的接线图和梯形图的绘制方法PLC的接线图和梯形图动画演示PLC控制电动机正反转动画演示点动控制的电路图和梯形图PLC中的软元件输入、输出继电器(X、Y)1电热水箱PLC的控制辅助继电器(M)例2传送带PLC控制接线图和梯形图例4小车行走PLC控制图小车行走PLC控制图特殊辅助继电器(2)线圈型(可读可写型)特殊辅助继电器用特殊辅助继电器控制PLC的运行和停止状态继电器(S)定时器(T)1、定时器的基本用法2、定时器设定值的设定方法定时器设定方式3、定时器的误差定时器的误差4、典型定时器应用梯形图4、典型定时器应用梯形图4、典型定时器应用梯形图4、典型定时器应用梯形图例5例6计数器(C)(1)16位加计数器(2)32位加／减计数器(2)32位加／减计数器2、典型计数器应用梯形图（3）365天定时器(4)单按钮控制电动机起动停止例3-73、高速计数器高速计数器各种高速计数器的使用方法(2)一相二计数输入高速计数器(3)AB相计数输入高速计数器(4)高速计数器的使用频率3.5.6数据寄存器器(D)数据寄存器数据寄存器特殊型的数据寄存器变址寄存器[V、Z]3.5.7指针(P、I)1、分支用指针P2、中断用指针(I)谢谢！
