PLC编程入门讲解课件.ppt

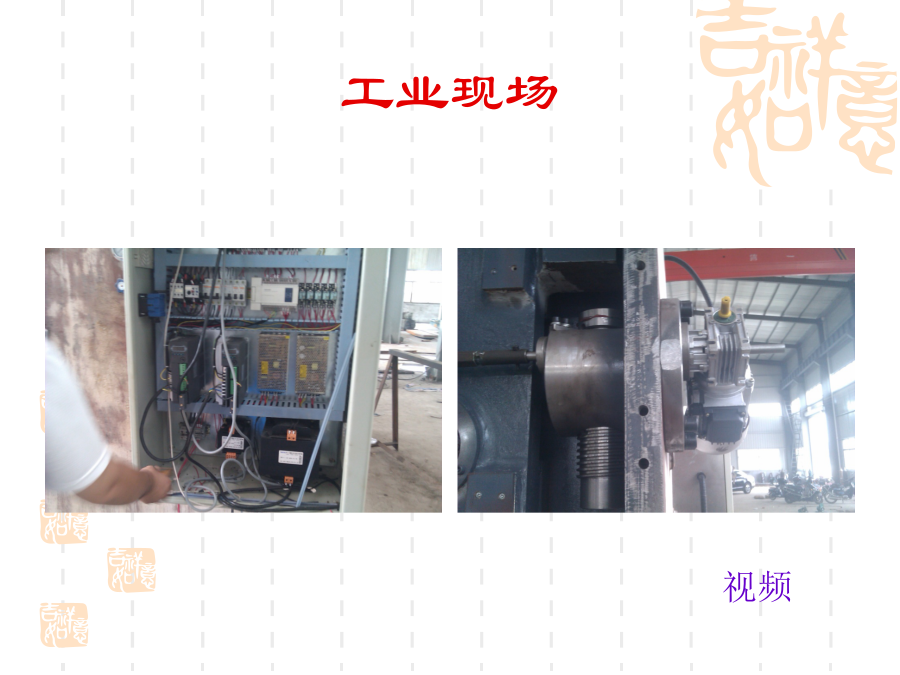

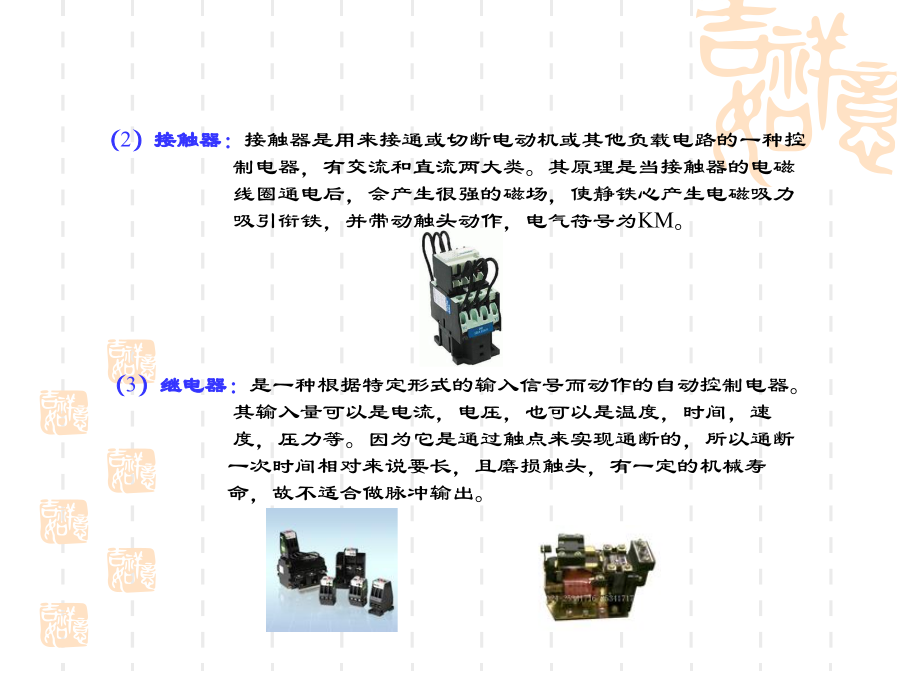

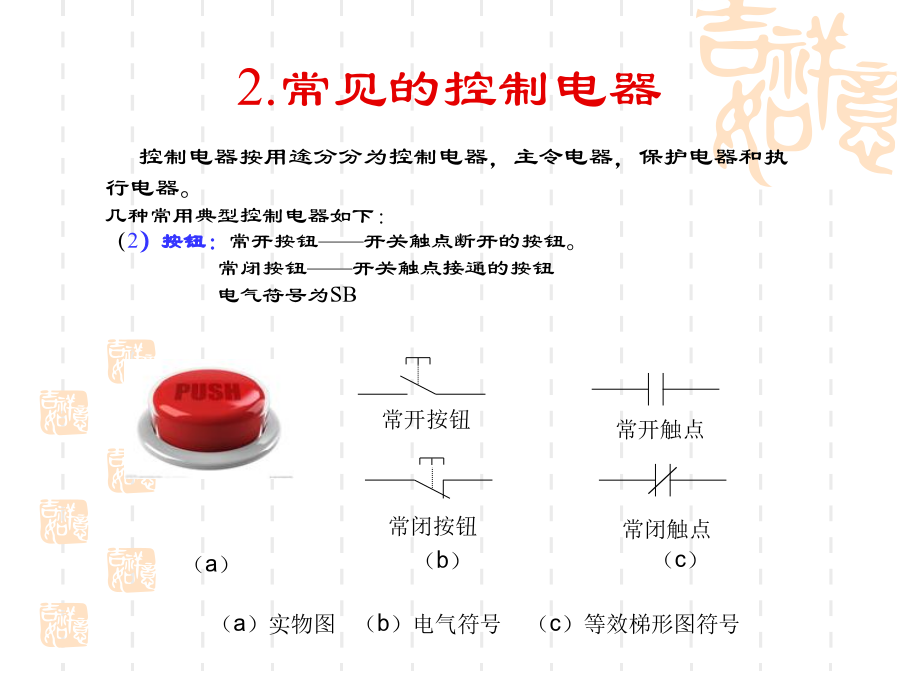

无锡信捷电气有限公司工业现场1.工业控制系统组成结构2.常见的控制电器（2）接触器：接触器是用来接通或切断电动机或其他负载电路的一种控
制电器，有交流和直流两大类。其原理是当接触器的电磁
线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力
吸引衔铁，并带动触头动作，电气符号为KM。接触器与继电器可以说它们的工作原理是一样的，使用上有所区别，主要体现在：
1、继电器的触头容量一般不会超过5A，小型继电器的触头容量一般只有1A或2A，而接触器的触头容量最小也有10A到20A；
2、继电器的线圈有直流和交流之分，而接触器的线圈只有交流；
3、接触器的触头通常有三个主触头另外还有若干个辅助触头，而继电器的触头一般不分主辅；
4、继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而继电器一般主触头都是常开触头，不会成对设置；
5、继电器针对特定的要求，会与其它装置组合设计成时间继电器、压力继电器等等，有附加功能，而接触器一般不会具有附加的功能。（4）晶体管：晶体管（transistor）是一种固体半导体器件，作为一种可变开关，
和一般机械开关不同之处在于晶体管是利用电讯号来控制且是无触
点的，因此开关速度可以非常之快，在实验室中的切换速度可达
100GHz以上。因此晶体管可用来作为脉冲输出，但是其能承受的反
向电压很小，超过承受范围容易被击穿，故使用时要尤其注意，不要
带交流大负载。（6）接近开关：直流3线式接近开关的输出方式分NPN、PNP两种。可以直接驱动继
电器、计数器等直流负载。2线式：常用设备开关电源：大部分开关电源的作用是将市电转换成自己所需要的交流电，如
将220v交流电转换成24v直流电。编码器：按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位
移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的
个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字
码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过
程无关。如：2500线的编码器就意味着电机拖动其转动一圈，会产生
2500个脉冲。万用表：万用表分为指针式万用表和数字万用表引。是一种多功能、多量
程的测量仪表，一般万用表可测量直流电流、直流电压、交流电
流、交流电压、和电阻等，测量前先根据需要将万用表打到相应
档位，并选择好量程。热电阻温度传感器：是利用导体或半导体的电阻值随温度变化而变化的原理进行测温的一种传感器温度计。常用的材料有Pt,Cu。热电阻广泛用于测量-200~+850°C范围内的温度。PLC编程入门信捷PLC硬件简介其中输入接口电路接线如下图所示:输出（晶体管）接口电路接线如下图所示：综合起来，PLC的信号的采集与输出原理如下图所示：PLC的工作原理输入采样，程序执行和输出刷新三步流程示意图如下：下面两个程序：又如下面两段程序无锡信捷电气股份有限公司欢迎您的光临
