PLC软组件及功能课件.ppt

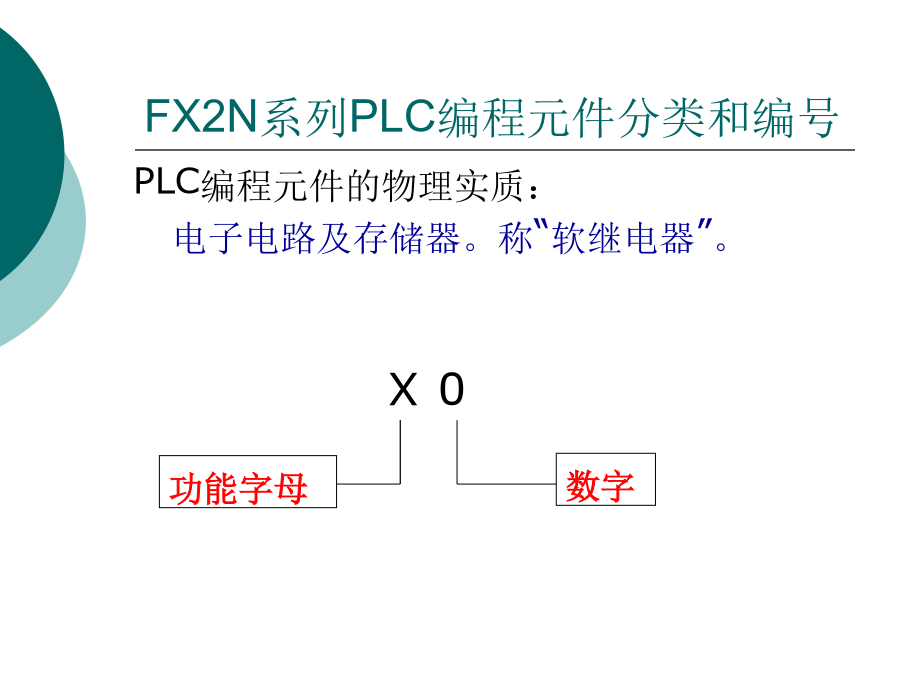

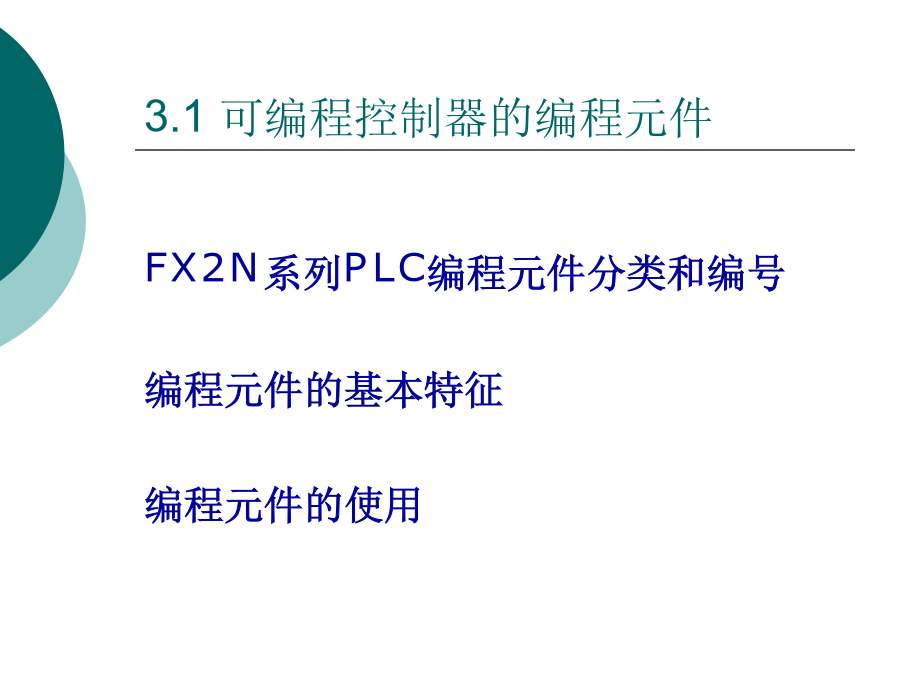

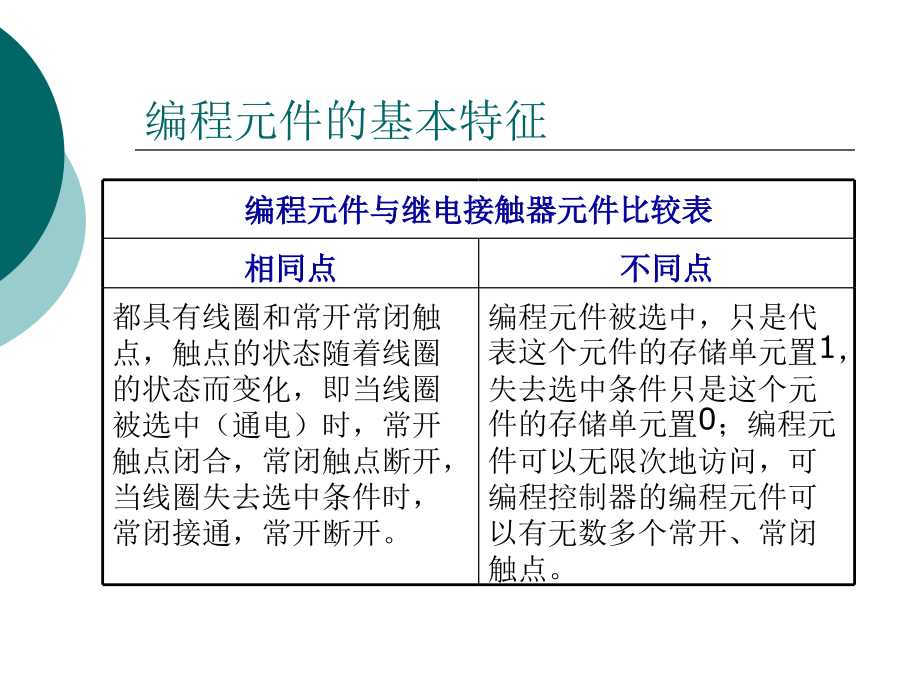

PLC的编程元件教学目标3.1可编程控制器的编程元件FX2N系列PLC编程元件分类和编号编程元件的基本特征3.1可编程控制器的编程元件输入继电器X输出继电器Y输入继电器X、输出继电器Y动画辅助继电器M辅助继电器M分类断电保持辅助继电器特殊辅助继电器状态器S定时器T常规定时器T0～T245常规定时器的动作过程积算定时器T246～T255积算定时器的动作过程图计数器C16位递加计数器32位增减计数器32位增减计数器工作图高速计数器②高速计数器之一----1相无启动/复位②高速计数器之二----一相带启动/复位端1相双输入型高速计数器②高速计数器之三----双相高速计数器2相双输入型高速计数器数据寄存器D通用数据寄存器D0～D199共200点断电保持/锁存寄存器D200～D7999共7800点特殊数据寄存器D8000～D8255共256点文件数据寄存器D1000～D7999共7000点变址寄存器（V/Z）图6-23使用变址寄存器改变输出软组件地址
指针（P/I）分支用指针
图分支用指针的应用图分支用指针的应用．2．中断用指针I
中断用指针常与中断返回指令FNC03（IRET），开中断指令FNC04（EI），关中断指令FNC05（DI）一起使用。
（1）输入中断用指针
输入中断用指针表示的格式如图6-26。

（2）定时器中断用
定时器中断用指针格式的表示如图6-27（a）。用于需要指定中断时间执行中断子程序或需要不受PLC运算周期影响的循环中
断处理控制程序。
定时器中断为机内信号中断。由指定编号为I6～I8的专用定时器控制。设定时间在10～99ms间选取。每隔设定时间中断一次。
例如I610为每隔10ms就执行标号为I610后面的中断程序一次，在中断返回指令
IRET处返回。
常数（K/H）位组合元件的构成
在可编程控制器中，除了大量使用的是二进制数据以外，也常希望能用一种方法来反映十进制数据。FX2N系列PLC中是采用4个位元件的状态来表示一位十进制数据的，称为BCD码（也称8421码）。由此而产生了位组合元件。位组合元件常用输入继电器X、输出继电器Y、辅助继电器M和状态继电器S这样的位元件组合而成，用KnX、KnY、KnM、KnS等形式表示，式中Kn指有n组4位的组合元件。例如K1X000表示由X000～X003四位位元件组合，若n=2，即K2M0，则由M0～M7八个连号的辅助继电器组成，同理，若是K4Y000，则由Y000～Y017十六个输出继电器组合，构成了字元件，而K8X000则构成了32位的双字输入元件。
