PLC部分课后题解课件.ppt

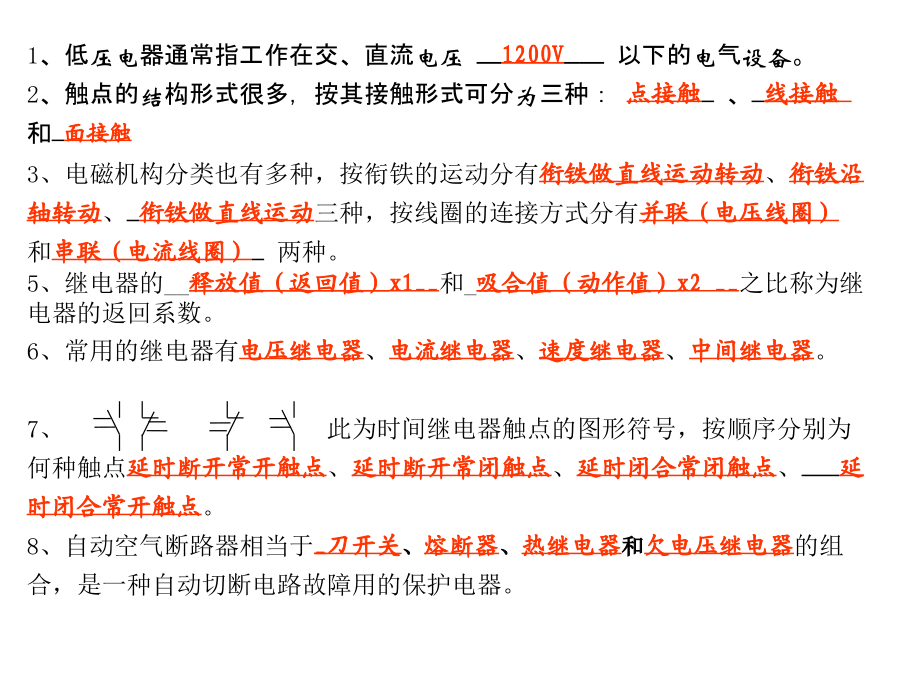

第1-2章1、低压电器通常指工作在交、直流电压11200V以下的电气设备。
2、触点的结构形式很多，按其接触形式可分为三种：点接触、线接触和面接触
3、电磁机构分类也有多种，按衔铁的运动分有衔铁做直线运动转动、衔铁沿轴转动、衔铁做直线运动三种，按线圈的连接方式分有并联（电压线圈）和串联（电流线圈）两种。
5、继电器的__释放值（返回值）x1__和_吸合值（动作值）x2__之比称为继电器的返回系数。
6、常用的继电器有电压继电器、电流继电器、速度继电器、中间继电器。

7、此为时间继电器触点的图形符号，按顺序分别为何种触点延时断开常开触点、延时断开常闭触点、延时闭合常闭触点、延时闭合常开触点。

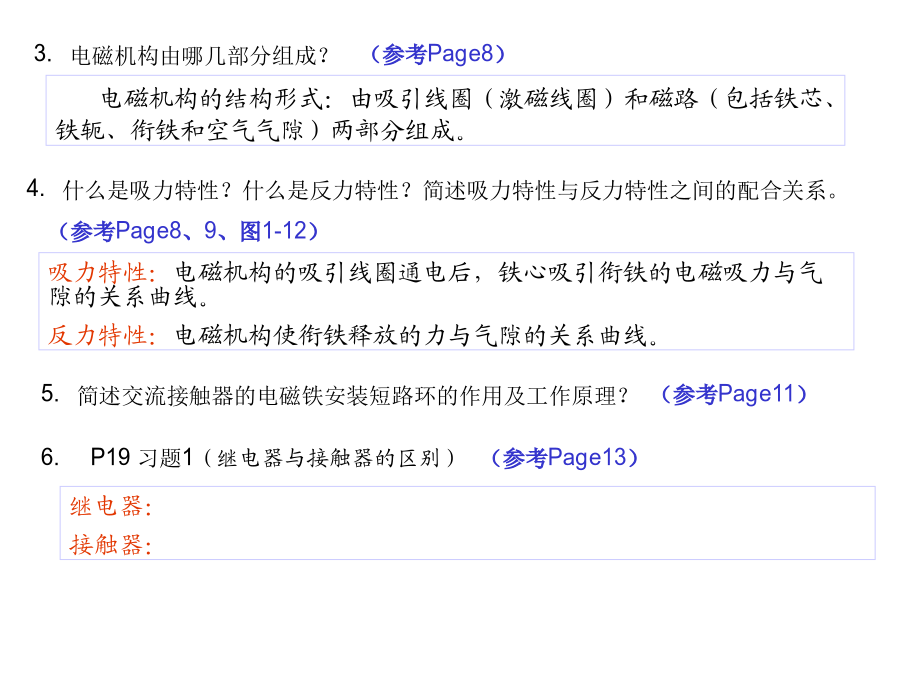

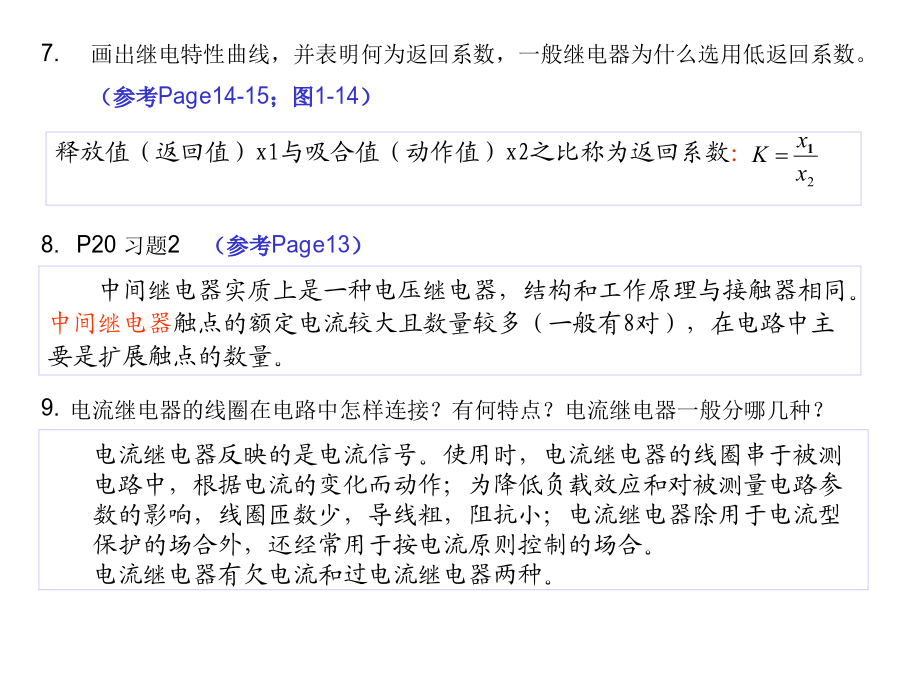

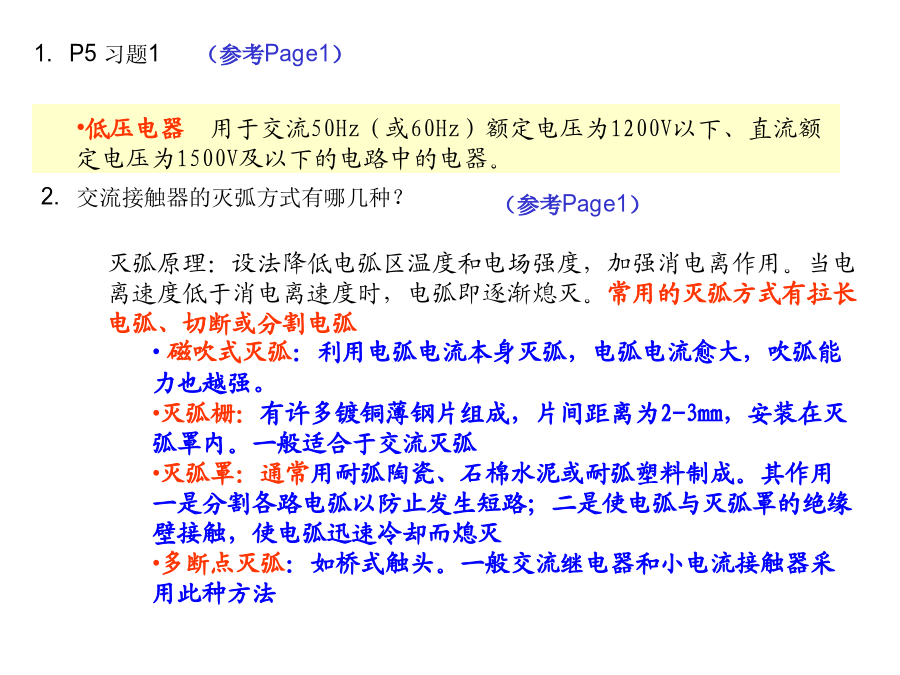

8、自动空气断路器相当于_刀开关、熔断器、热继电器和欠电压继电器的组合，是一种自动切断电路故障用的保护电器。P5习题1电磁机构由哪几部分组成？画出继电特性曲线，并表明何为返回系数，一般继电器为什么选用低返回系数。热继电器具有哪几种保护功能？若作为过载保护，如何选择热继电器动作电流？试说明空气阻尼式时间继电器（图1-19）的工作原理作业2（参考答案）Page45___习题:1组成电器控制线路的基本规律有哪些？Page45___习题:4刀架的自动循环控制系统分析与设计1、自动循环控制SQ2常开触点闭合工作原理为缩短辅助工时提高生产效率，应准确停车以减少超行程，因此对该控制系统还提出了快速停车的要求。对异步电动机来讲，最简便的方法是采用反接制动，制动时使电源反相序，制动到接近零速时电动机的电源自动切除。检测接近零速的信号以直接反映控制过程的转速信号最为理想，通常采用速度继电器来实现。KS特点：电机转速达到一定数值时自动闭合，小于一定数值时自动断开。反接制动控制线路（速度原则控制）3、快速停车3、快速停车工作原理KM4第3-4章作业3（参考答案）作业3（参考答案）作业3（参考答案）练习：某PLC控制系统，采用S7-300，系统组成如下：CPU模板：CPU314。数字量输入：24VDC36个点。数字量输出：24VDC25个点，继电器输出15个点（220VAC）。模拟量输入：4个通道。模拟量输出：2个通道。请进行机架组态，并确定具体的地址范围。机架
01）所有信号模板和功能模板从背板总线吸取的电流为：
25×2＋90＋100＋60=300mA
没有超过CPU314所能提供的最大电流1200mA。
2）所有模板从电源吸取的电流为：
1000＋2×25＋200＋250＋200=1700mA
3）所有模板的功耗为:
8＋6.5+3.5＋5＋4.5＋2=29.5W
通过计算可知,所有模板从背板总线吸取的电流为0.3A,没有超过CPU314所能提供的最大电流1.2A。所有模板从电源吸取的电流为1.7A，在考虑裕量的基础上，应选择PS3075A的电源模板。因为PS3075A的功耗为18W，所以系统的总功耗为29.5＋18=47.5W，在考虑机架的大小时，要考虑到该功耗的散热问题。机架
0机架
0S7-300PLC一个机架最多可安装____8_____个信号模块，最多可扩展____3_____个机架，机架之间的通讯距离最大不超过____10m____，最大数字量I/O点数____1024(32*8*4)___.
高速、大功率的交流负载，应选用_双向晶闸管_输出的输出接口电路。(数字量输出接口按其输出方式分为:_晶体管输出型、_双向晶闸管(可控硅)输出型_、_继电器输出型_。)
确定机架0的6号槽上SM323DI8/DO8的地址范围_I8.0~I8.7__Q8.0~Q8.7___以及５号槽上SM334AI4/AO2的地址范围_PIW272~PIW278_PQW280__PQW282________。作业4（参考答案）S7-300PLC控制系统组成如下：CPU模板：CPU312C。数字量输入：SM321DI16×24VDC---×2数字量输出：SM322DO16×24VDC/0.5A，
SM322DO16×120/230VAC(继电器输出)模拟量输入：SM331AI2×12bit
模拟量输出：SM332AO2×12bit高速计数器模板:FM350-2
占位模块DM370
作业4（参考答案）第5章第5章第2节第5章第2节第5章第2节第5章第2节M100.0,MB100,MW100和MD100表示位、字节、字和双字存储单元。第5章第2节第5章第2节第5章第2节第5章第2节第6章Page173习题中间输出指令是一种中间赋值元件，用该元件指定的地址来保存它左边电路的存储逻辑逻辑操作结果(RLO位或能流的状态),中间输出存储在位存储器（I、Q、M、L或D）中，该存储位可以当作一个触点出现在其他逻辑串中。中间输出只能放在梯形图逻辑串的中间，而不能出现在最左端或最右端。9.11.1
