PMSM控制方式简介课件.pptx

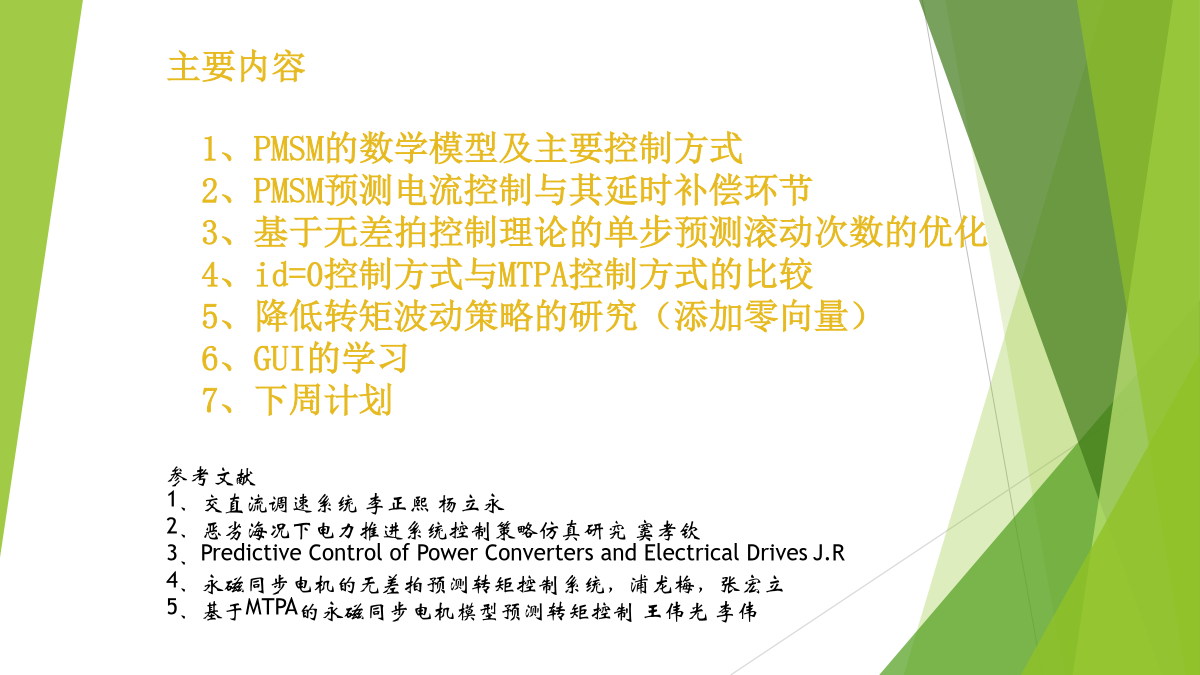

主要内容

1、PMSM的数学模型及主要控制方式
2、PMSM预测电流控制与其延时补偿环节
3、基于无差拍控制理论的单步预测滚动次数的优化
4、id=0控制方式与MTPA控制方式的比较
5、降低转矩波动策略的研究（添加零向量）
6、GUI的学习
7、下周计划

参考文献
1、交直流调速系统李正熙杨立永
2、恶劣海况下电力推进系统控制策略仿真研究窦孝钦
3、PredictiveControlofPowerConvertersandElectricalDrivesJ.R
4、永磁同步电机的无差拍预测转矩控制系统，浦龙梅，张宏立
5、基于MTPA的永磁同步电机模型预测转矩控制王伟光李伟

1、PMSM的数学模型及主要控制方式

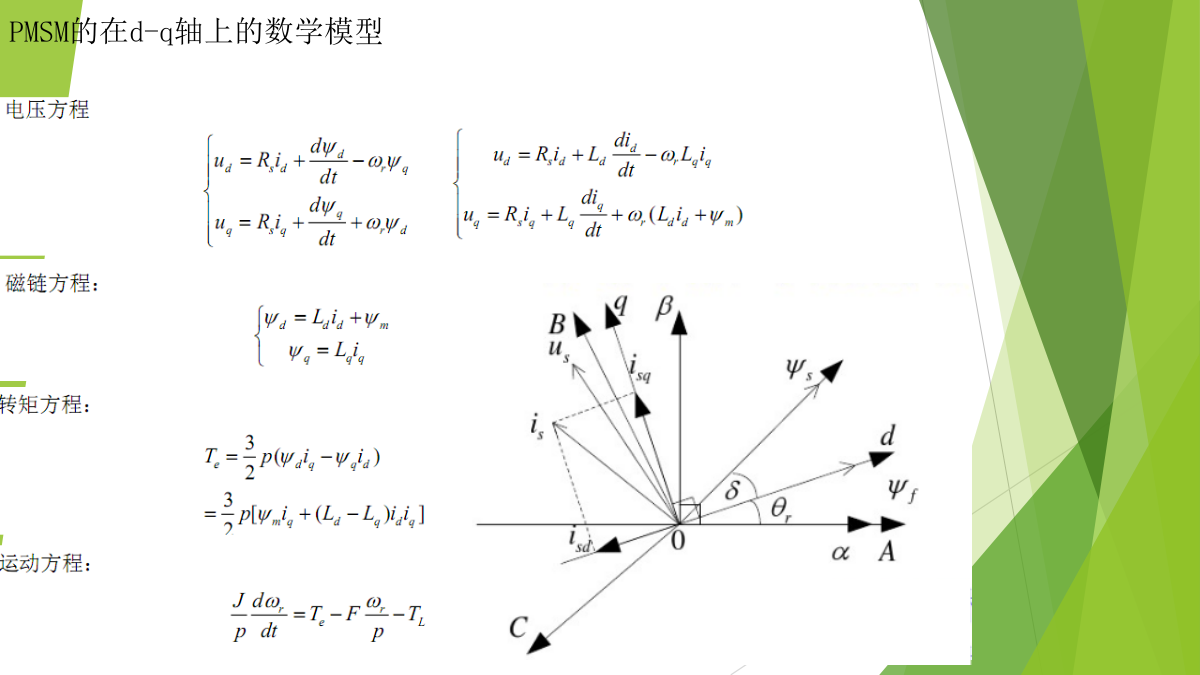

PMSM的在d-q轴上的数学模型

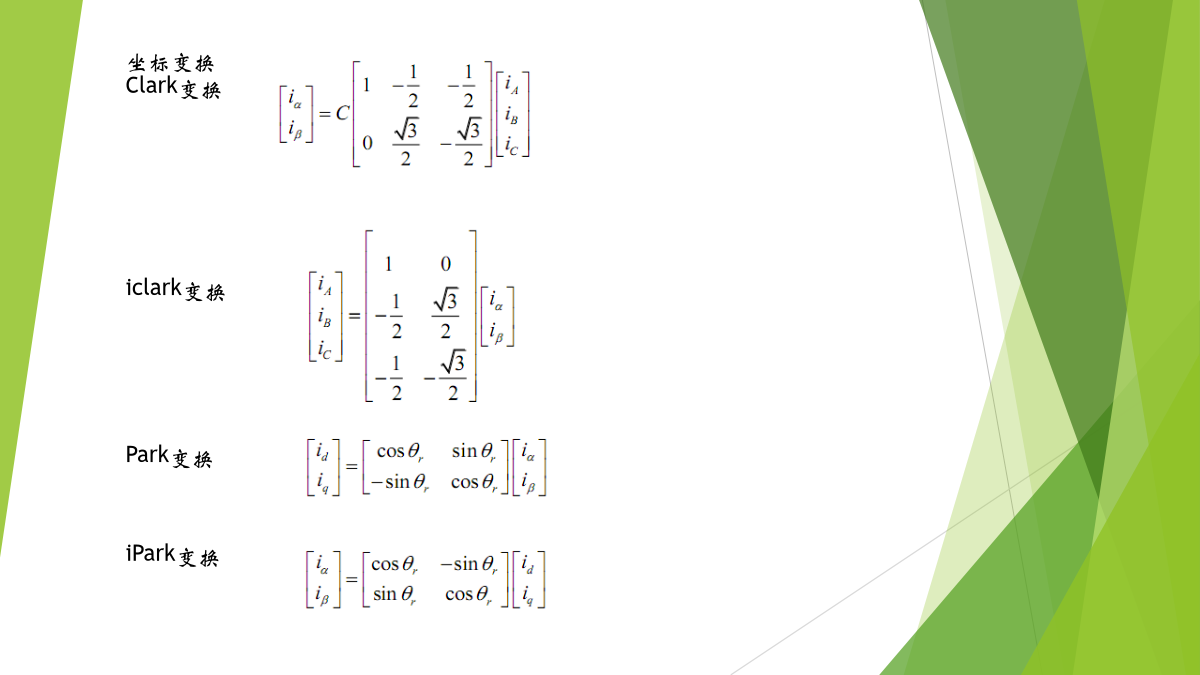

坐标变换

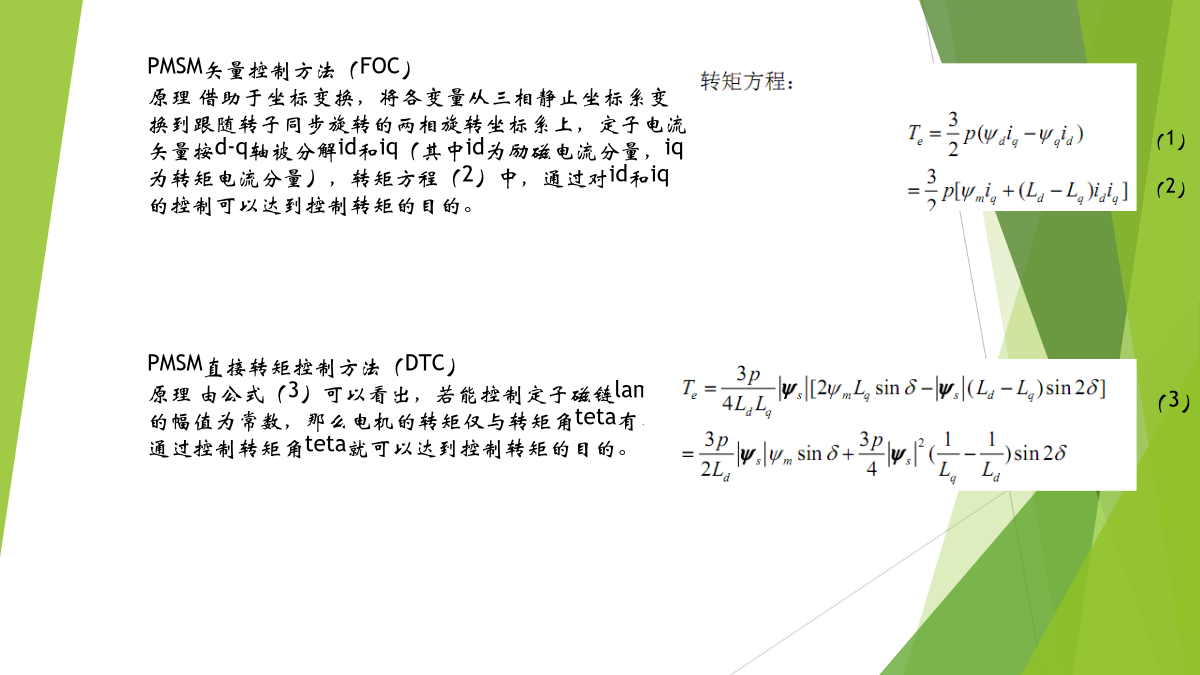

Clark变换PMSM矢量控制方法（FOC）
原理借助于坐标变换，将各变量从三相静止坐标系变换到跟随转子同步旋转的两相旋转坐标系上，定子电流矢量按d-q轴被分解id和iq（其中id为励磁电流分量，iq为转矩电流分量），转矩方程（2）中，通过对id和iq的控制可以达到控制转矩的目的。

PMSM直接转矩控制方法（DTC）
原理由公式（3）可以看出，若能控制定子磁链lam*s的幅值为常数，那么电机的转矩仅与转矩角teta有关，通过控制转矩角teta就可以达到控制转矩的目的。
id=0控制方式
在id=0的控制方式中，无论iq的大小如何，都保持id=0，通过改变iq的值来实现对电动机转矩的控制，转矩的表达式就可以简化为
Te=np*lam-f*iq

优点：结构简单，转矩控制性能好，转矩脉动小，可获得较宽的调速范围

缺点：为了保证调速系统在大负载下有足够的电源电压，变频器需要有足够的电压裕量
负载增加时，teta变大，造成功率因数降低
输出转矩能力较低

MPTA控制方式
MPTA控制方式即最大转矩电流比控制方式，在该控制方式下，幅值一定的电子电流产生的转矩最大，等价于对应相同的电磁转矩，在该控制下所需的定子电流最小，进而对应的电动机铜损也最小。在MTPA控制中：
由图可知，对于相同的转矩，由于MTPA控制方式可以充分的利用磁阻转矩，MTPA控制方式的定子电流要比id=0的控制方式小得多，还显著降低了定子的供电电压，同时提高了电动机的运行效率。2、PMSM预测电流控制与其延时补偿环节

PCC是通过预估每组开关状态的影响，预测模型将与控制要求最接近的开关状态
延时补偿3、基于无差拍控制理论的单步预测滚动次数的优化右图是基于无差拍电压矢量优选策略的PCC的控制流程图（加延时补偿）4、id=0控制方式与MTPA控制方式的比较5、降低转矩波动策略的研究（添加零向量））在假设转矩变化率S1和S2不变的情况下，三种方法的占空比求解如下：6、GUI的学习进度

这学期以来，已经把GUI设计学习手记粗看一遍，现在正在研究缪师兄给的一些例子以及711混动的仿真界面谢谢！
