CISCO路由器产品配置手册.pdf

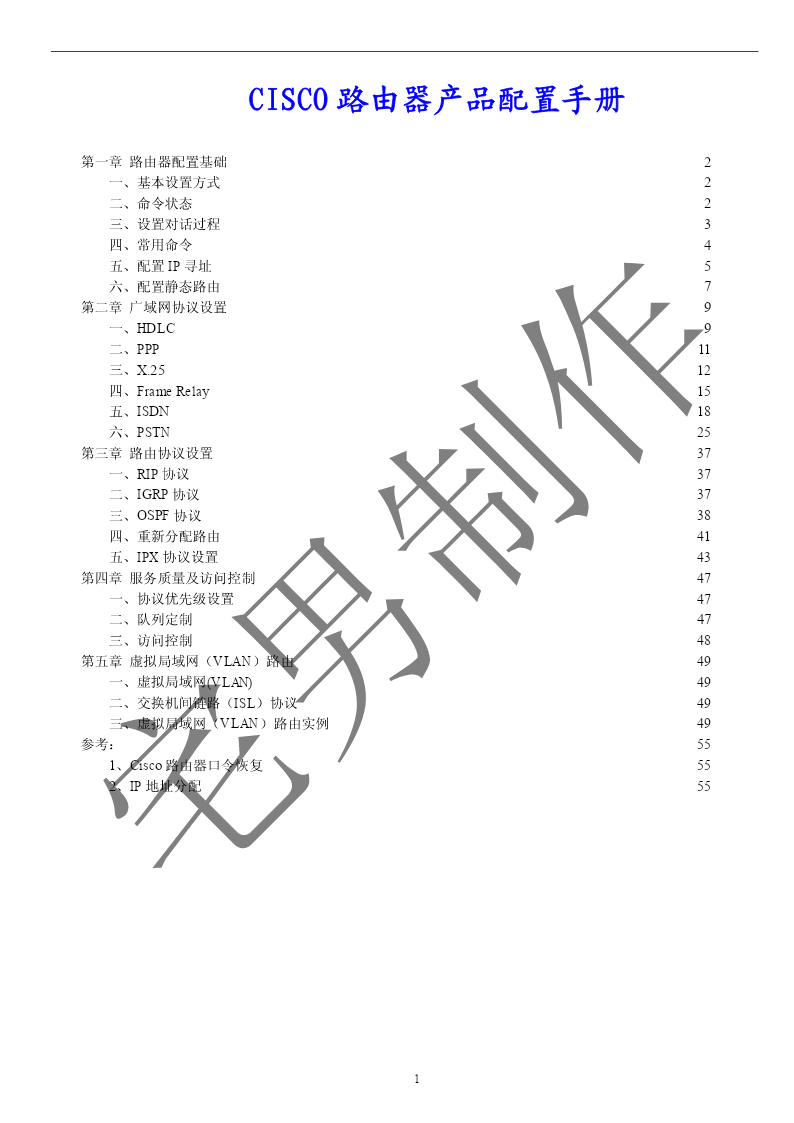

CISCO路由器产品配置手册

第一章路由器配置基础2
一、基本设置方式2
二、命令状态2
三、设置对话过程3
四、常用命令4
五、配置IP寻址5
六、配置静态路由7
第二章广域网协议设置9
一、HDLC9
二、PPP11
三、X.2512
四、FrameRelay15
五、ISDN18
六、PSTN25
第三章路由协议设置37
一、RIP协议37
二、IGRP协议37
三、OSPF协议38
四、重新分配路由41
五、IPX协议设置43
第四章服务质量及访问控制47
一、协议优先级设置47
二、队列定制47
三、访问控制48
第五章虚拟局域网（VLAN）路由49
一、虚拟局域网(VLAN)49
二、交换机间链路（ISL）协议49
三、虚拟局域网（VLAN）路由实例49
参考：55
1、Cisco路由器口令恢复55
2、IP地址分配55

1

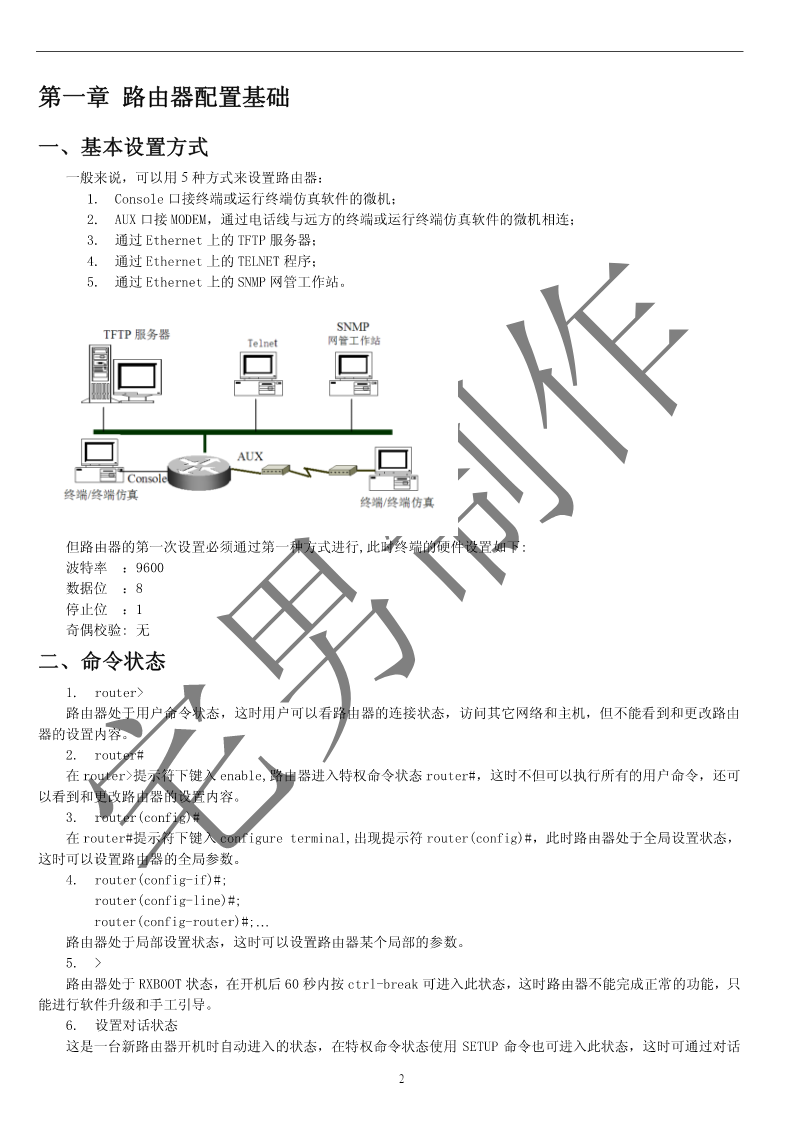

第一章路由器配置基础

一、基本设置方式
一般来说，可以用5种方式来设置路由器：
1.Console口接终端或运行终端仿真软件的微机；
2.AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；
3.通过Ethernet上的TFTP服务器；
4.通过Ethernet上的TELNET程序；
5.通过Ethernet上的SNMP网管工作站。

但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:
波特率：9600
数据位：8
停止位：1
奇偶校验:无

二、命令状态
1.router>
路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由
器的设置内容。
2.router#
在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可
以看到和更改路由器的设置内容。
3.router(config)#
在router#提示符下键入configureterminal,出现提示符router(config)#，此时路由器处于全局设置状态，
这时可以设置路由器的全局参数。
4.router(config-if)#;
router(config-line)#;
router(config-router)#;…
路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5.>
路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只
能进行软件升级和手工引导。
6.设置对话状态
这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话

2

方式对路由器进行设置。

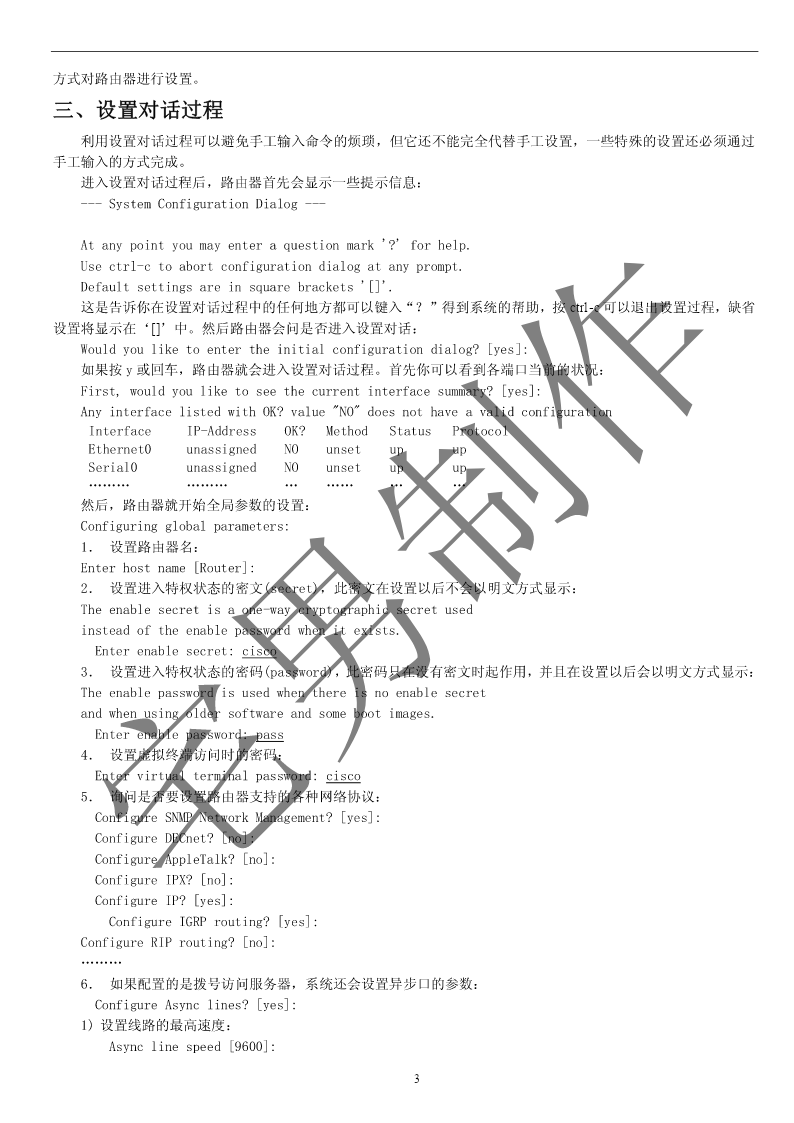

三、设置对话过程
利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过
手工输入的方式完成。
进入设置对话过程后，路由器首先会显示一些提示信息：
---SystemConfigurationDialog---

Atanypointyoumayenteraquestionmark'?'forhelp.
Usectrl-ctoabortconfigurationdialogatanyprompt.
Defaultsettingsareinsquarebrackets'[]'.
这是告诉你在设置对话过程中的任何地方都可以键入“？”得到系统的帮助，按ctrl-c可以退出设置过程，缺省
设置将显示在‘[]’中。然后路由器会问是否进入设置对话：
Wouldyouliketoentertheinitialconfigurationdialog?[yes]:
如果按y或回车，路由器就会进入设置对话过程。首先你可以看到各端口当前的状况：
First,wouldyouliketoseethecurrentinterfacesummary?[yes]:
AnyinterfacelistedwithOK?value"NO"doesnothaveavalidconfiguration
InterfaceIP-AddressOK?MethodStatusProtocol
Ethernet0unassignedNOunsetupup
Serial0unassignedNOunsetupup
„„„„„„„„„„„

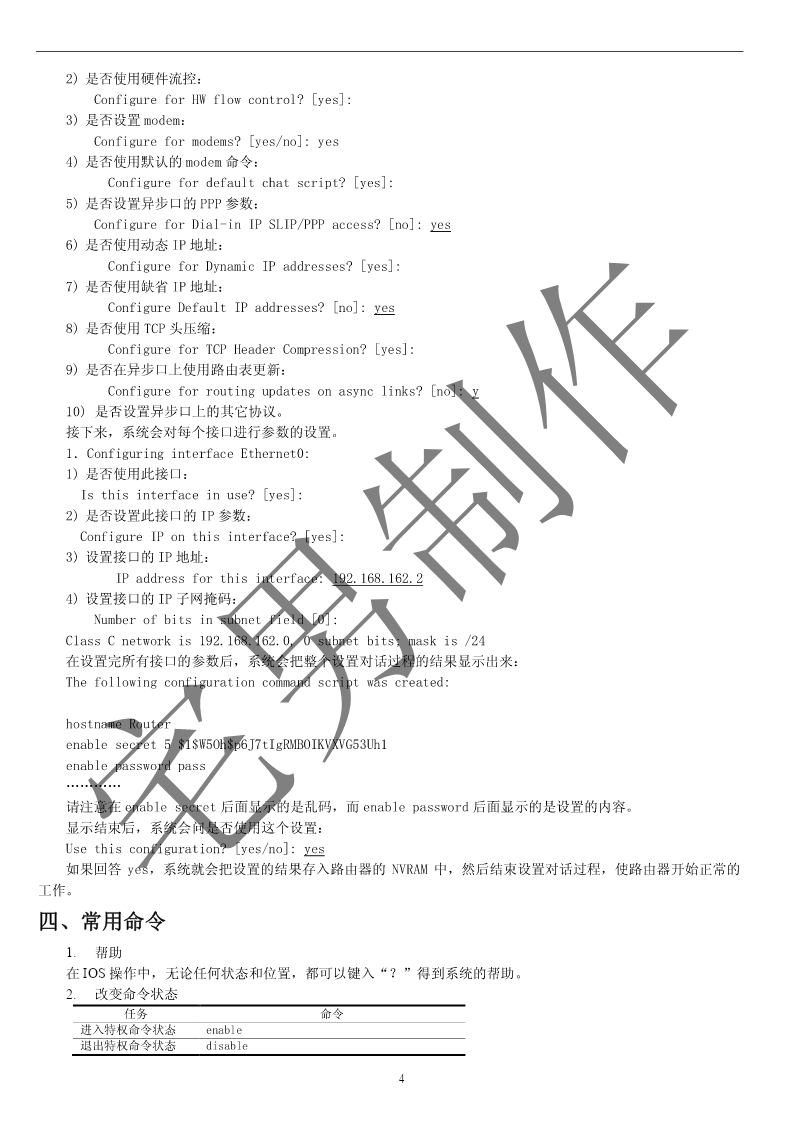

然后，路由器就开始全局参数的设置：
Configuringglobalparameters:
1．设置路由器名：
Enterhostname[Router]:
2．设置进入特权状态的密文(secret)，此密文在设置以后不会以明文方式显示：
Theenablesecretisaone-waycryptographicsecretused
insteado
