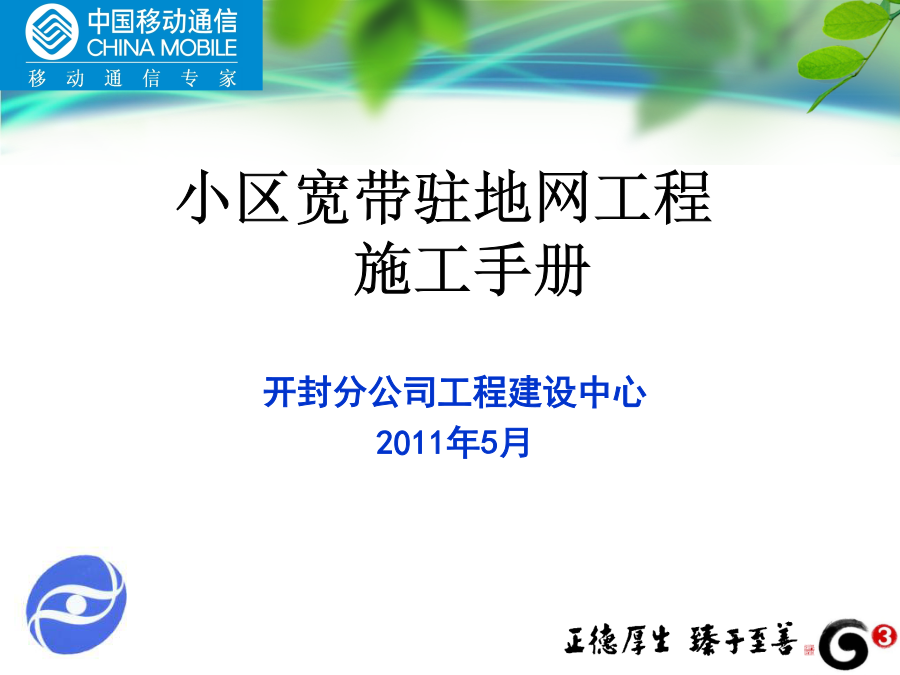

开封分公司小区宽带驻地网工程施工手册(XXXX年版).ppt

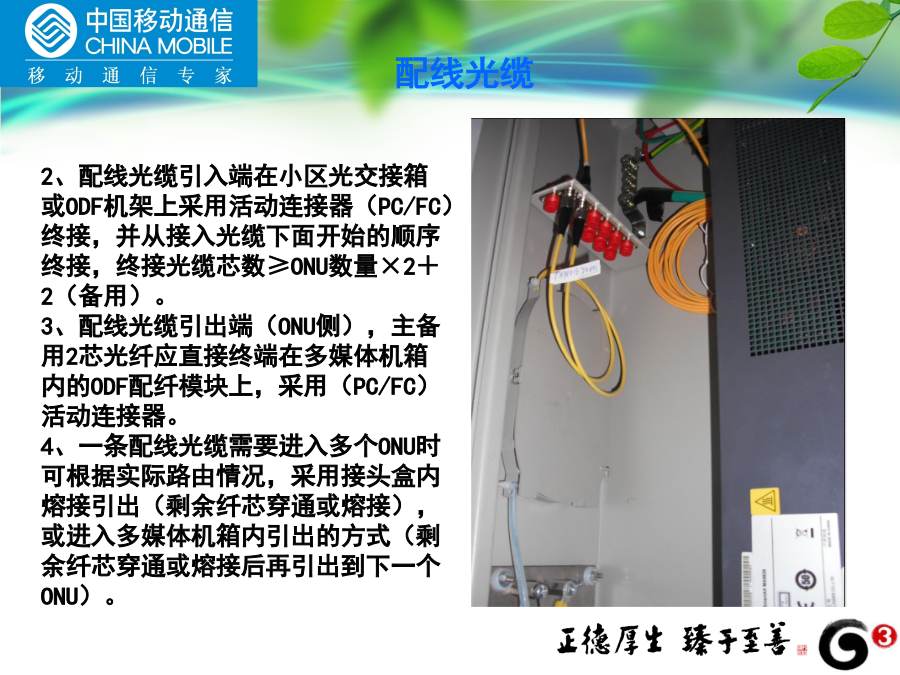

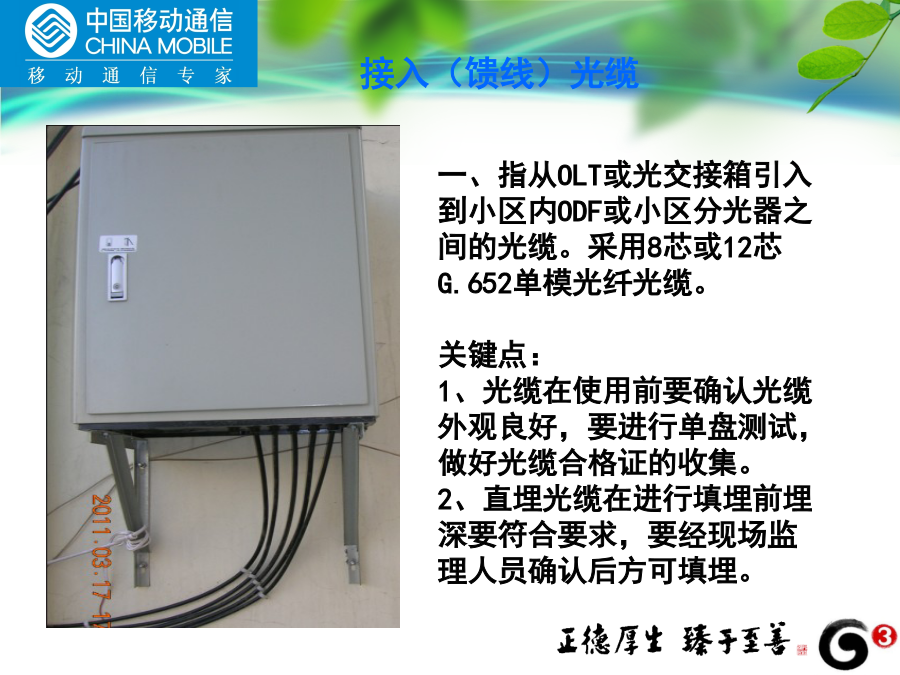

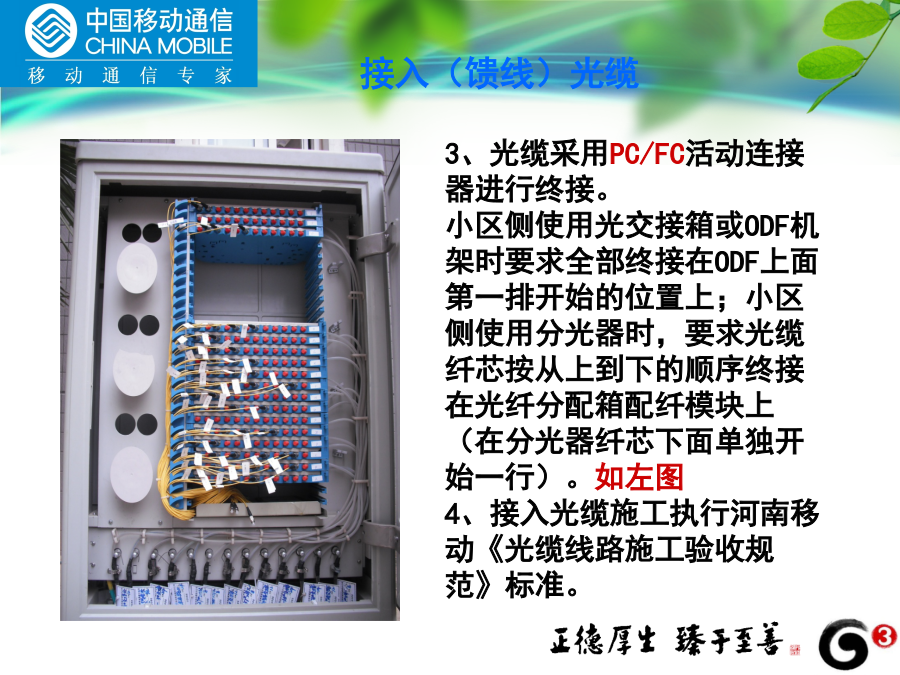

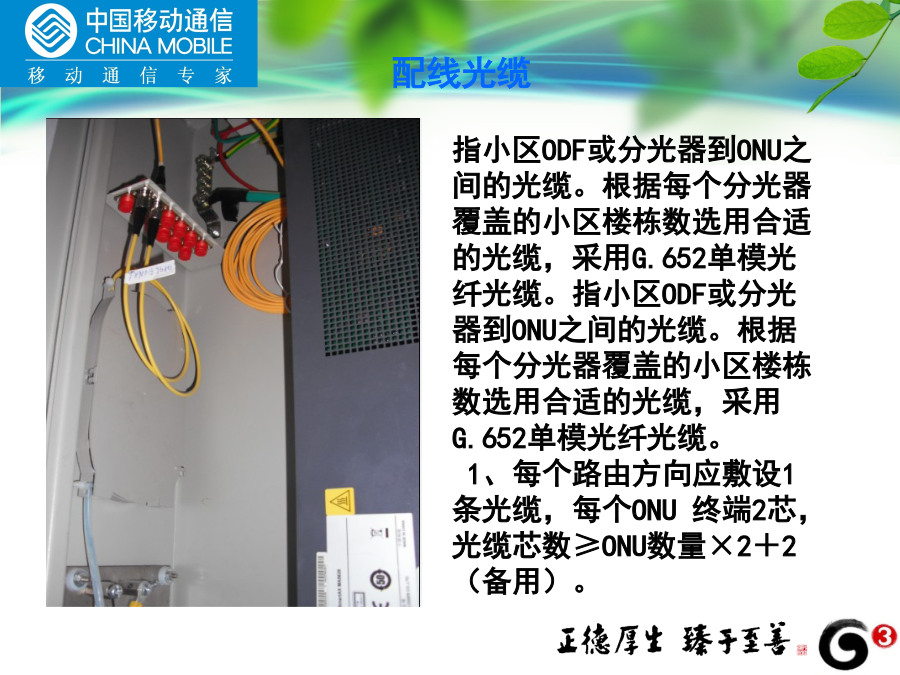

小区宽带驻地网工程施工手册一、指从OLT或光交接箱引入到小区内ODF或小区分光器之间的光缆。采用8芯或12芯G.652单模光纤光缆。关键点：1、光缆在使用前要确认光缆外观良好，要进行单盘测试，做好光缆合格证的收集。2、直埋光缆在进行填埋前埋深要符合要求，要经现场监理人员确认后方可填埋。3、光缆采用PC/FC活动连接器进行终接。小区侧使用光交接箱或ODF机架时要求全部终接在ODF上面第一排开始的位置上；小区侧使用分光器时，要求光缆纤芯按从上到下的顺序终接在光纤分配箱配纤模块上（在分光器纤芯下面单独开始一行）。如左图4、接入光缆施工执行河南移动《光缆线路施工验收规范》标准。指小区ODF或分光器到ONU之间的光缆。根据每个分光器覆盖的小区楼栋数选用合适的光缆，采用G.652单模光纤光缆。指小区ODF或分光器到ONU之间的光缆。根据每个分光器覆盖的小区楼栋数选用合适的光缆，采用G.652单模光纤光缆。1、每个路由方向应敷设1条光缆，每个ONU终端2芯，光缆芯数≥ONU数量×2＋2（备用）。2、配线光缆引入端在小区光交接箱或ODF机架上采用活动连接器（PC/FC）终接，并从接入光缆下面开始的顺序终接，终接光缆芯数≥ONU数量×2＋2（备用）。3、配线光缆引出端（ONU侧），主备用2芯光纤应直接终端在多媒体机箱内的ODF配纤模块上，采用（PC/FC）活动连接器。4、一条配线光缆需要进入多个ONU时可根据实际路由情况，采用接头盒内熔接引出（剩余纤芯穿通或熔接），或进入多媒体机箱内引出的方式（剩余纤芯穿通或熔接后再引出到下一个ONU）。从楼内光缆接头盒或分光器到用户单元之间的光缆。

1、入户光缆应选用皮线光缆，1户2芯。2、分光器侧光缆采用（PC/FC）活动连接器终接；用户侧采用信息插座（接线盒）方式终接（一般为PC/SC）（如信息盒不能入户内，则布放在单元楼头，原则上不进行终接，但末端一定要进行包封）。
3、皮线光缆敷设的最小弯曲半径应符合下列要求：1)敷设过程中不应小于40mm；2)固定后不应小于15mm。

1、多媒体机箱应安装在建筑物的公共部位（楼层的弱电竖井、配线间或其他合适的位置），便于维护；安装位置附近应能提供220V/30W交流电源，原则上应带接地保护。2、FTTB方式的ONU设备应安装在多媒体机箱内，每栋楼的ONU可集中放置，也可单独放置。3、机柜内的220V电源线应靠机柜一侧布放，电源线中间不得有接头；电源接头端应牢固并缠绝缘胶带，防止触电事故发生。5、进入箱内的各类线缆及尾纤两端要用标签标识清楚。标签格式如图所示，标签粘贴位置宜选择在距离线缆连接头1cm－2cm处，如图所示。6、ONU网线端口输出线缆以及进入多媒体箱的户线线缆和大对数对绞电缆应顺序终接在箱内的配线模块内侧端子上，装机时通过配线模块外侧端子跳线将其连通（具体需要根据配线模块设计机构确定），严禁将设备端口和户线端口直接连通的方式。ONU多媒体箱内安装工艺建议和要求:1、各种外部引入线缆应从多媒体箱的上方或者下方的左侧和右侧孔洞引入，如：电源线和光缆从左侧孔洞引入，本单元户线和跨单元25对大对数対绞电缆从右侧孔洞引入。具体选择多媒体箱的上方或者下方走线，将由施工单位根据现场多媒体箱安装位置的实际情况定夺，力求做到ONU多媒体箱内外部整体安装工艺规整且美观。2、各种线缆在多媒体箱内的走向，原则上不能占用ONU设备至110配线架（打线模块）之间的空间，防止与后期业务开通的端口信号线交越，特殊情况除外。3、进入多媒体箱内的各种线缆，以及尾纤两端需有标签标识出对端与本端信息，且标签粘贴位置宜选择在距离线缆连接头的1cm至2cm处。4、多媒体箱内的尾纤盘结直径需≥8cm，避免因为光纤弯曲过大而造成ONU设备工作不正常。5、线缆预留：本单元楼的户线布放预留5cm；跨单元25对大对数对绞电缆布放预留10cm。6、施工完毕后，多媒体箱上方和下方的所有线缆引入孔洞必须使用防火泥进行封堵。特殊情况:目前，驻地网工程建设时配发的多媒体箱大小规格，以及出厂设置略有不同，那么针对不同多媒体箱设置，内外部引入线缆走向，允许有特例情况。例如：多媒体机箱没有配置ONU设备的楼栋单元（即该单元仅安装有配线箱），该单元的所有户线应终接在配线箱中的配线模块上。入户示意图如下：与相邻单元的配线箱应采用25对大对数对绞电缆连接，该电缆应终接在配线模块上。（成端时按电缆色谱线序从上到下进行排列）含光纤配线箱、五类线（网线）配线箱(高频模块)，原则上不使用音频电缆（用户固定电话采用家庭网关接入IMS方式）。1、光纤配线箱结构同光缆交接箱，但增加了分光器安装位置和配纤区域。盒式分光器可直接放置在箱内容纤盘内，托盘式分光器可直接插入箱内卡槽内。2、网线配线箱一般集成在多媒体机箱内，也可单独设置。单独设
