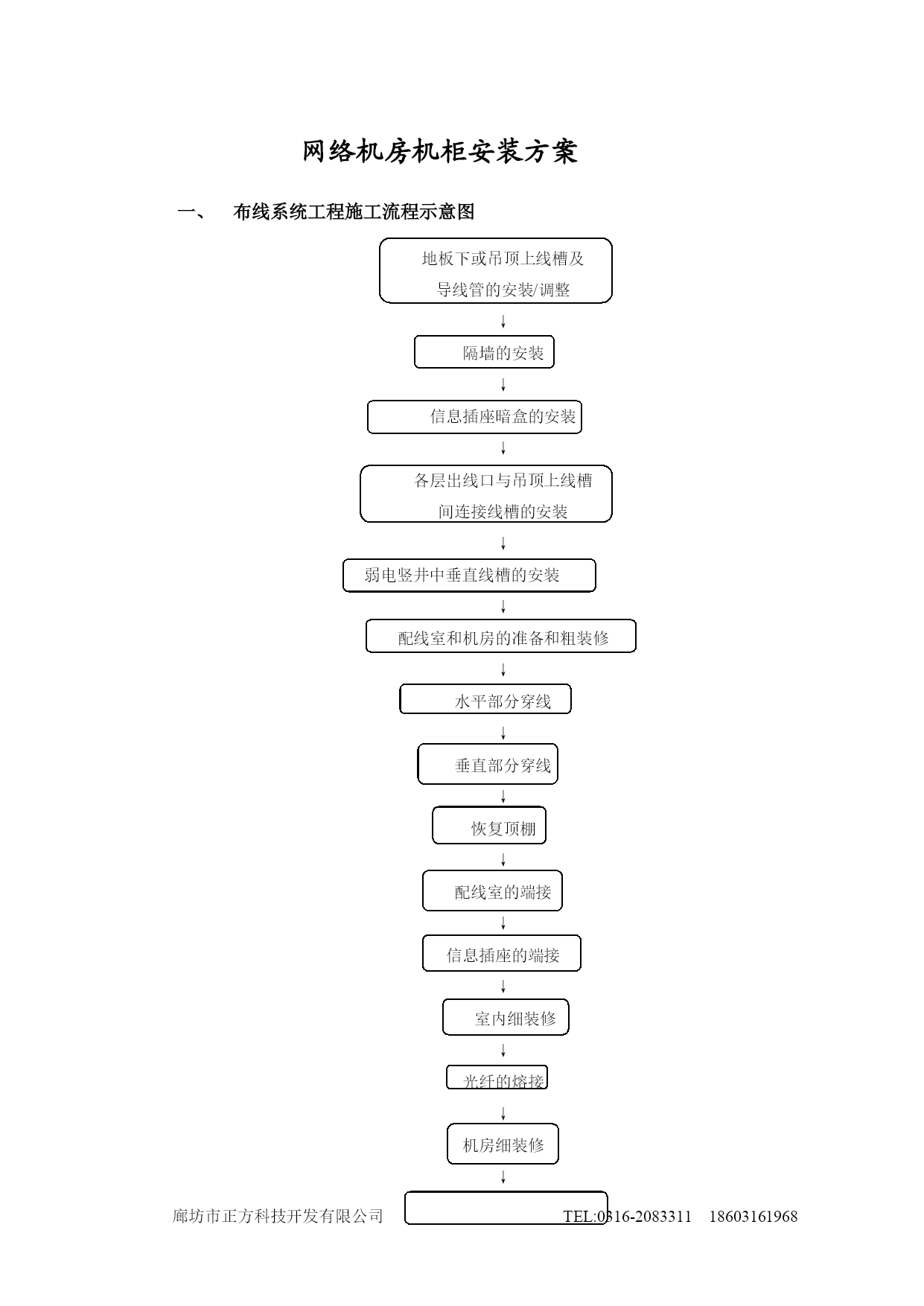

网络机房机柜安装方案
一、布线系统工程施工流程示意图
地板下或吊顶上线槽及
导线管的安装/调整
↓
隔墙的安装
↓
信息插座暗盒的安装
↓
各层出线口与吊顶上线槽
间连接线槽的安装
↓
弱电竖井中垂直线槽的安装
↓
配线室和机房的准备和粗装修
↓
水平部分穿线
↓
垂直部分穿线
↓
恢复顶棚
↓
配线室的端接
↓
信息插座的端接
↓
室内细装修
↓
光纤的熔接
↓
机房细装修
↓

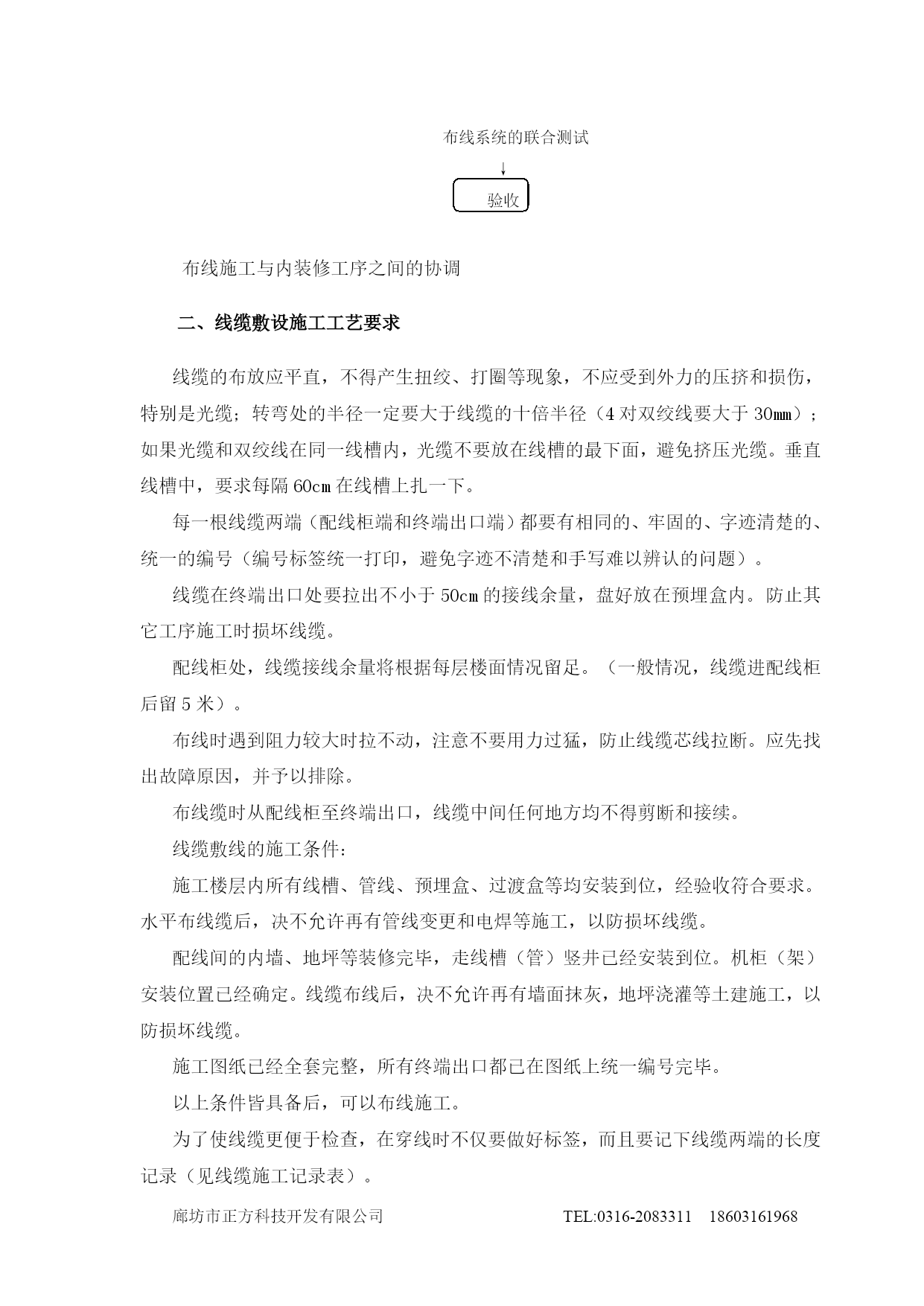

布线系统的联合测试
↓
验收

布线施工与内装修工序之间的协调
二、线缆敷设施工工艺要求
线缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的压挤和损伤，特别是光缆；转弯处的半径一定要大于线缆的十倍半径（4对双绞线要大于30mm）；如果光缆和双绞线在同一线槽内，光缆不要放在线槽的最下面，避免挤压光缆。垂直线槽中，要求每隔60cm在线槽上扎一下。
每一根线缆两端（配线柜端和终端出口端）都要有相同的、牢固的、字迹清楚的、统一的编号（编号标签统一打印，避免字迹不清楚和手写难以辨认的问题）。
线缆在终端出口处要拉出不小于50cm的接线余量，盘好放在预埋盒内。防止其它工序施工时损坏线缆。
配线柜处，线缆接线余量将根据每层楼面情况留足。（一般情况，线缆进配线柜后留5米）。
布线时遇到阻力较大时拉不动，注意不要用力过猛，防止线缆芯线拉断。应先找出故障原因，并予以排除。
布线缆时从配线柜至终端出口，线缆中间任何地方均不得剪断和接续。
线缆敷线的施工条件：
施工楼层内所有线槽、管线、预埋盒、过渡盒等均安装到位，经验收符合要求。水平布线缆后，决不允许再有管线变更和电焊等施工，以防损坏线缆。
配线间的内墙、地坪等装修完毕，走线槽（管）竖井已经安装到位。机柜（架）安装位置已经确定。线缆布线后，决不允许再有墙面抹灰，地坪浇灌等土建施工，以防损坏线缆。
施工图纸已经全套完整，所有终端出口都已在图纸上统一编号完毕。
以上条件皆具备后，可以布线施工。
为了使线缆更便于检查，在穿线时不仅要做好标签，而且要记下线缆两端的长度记录（见线缆施工记录表）。

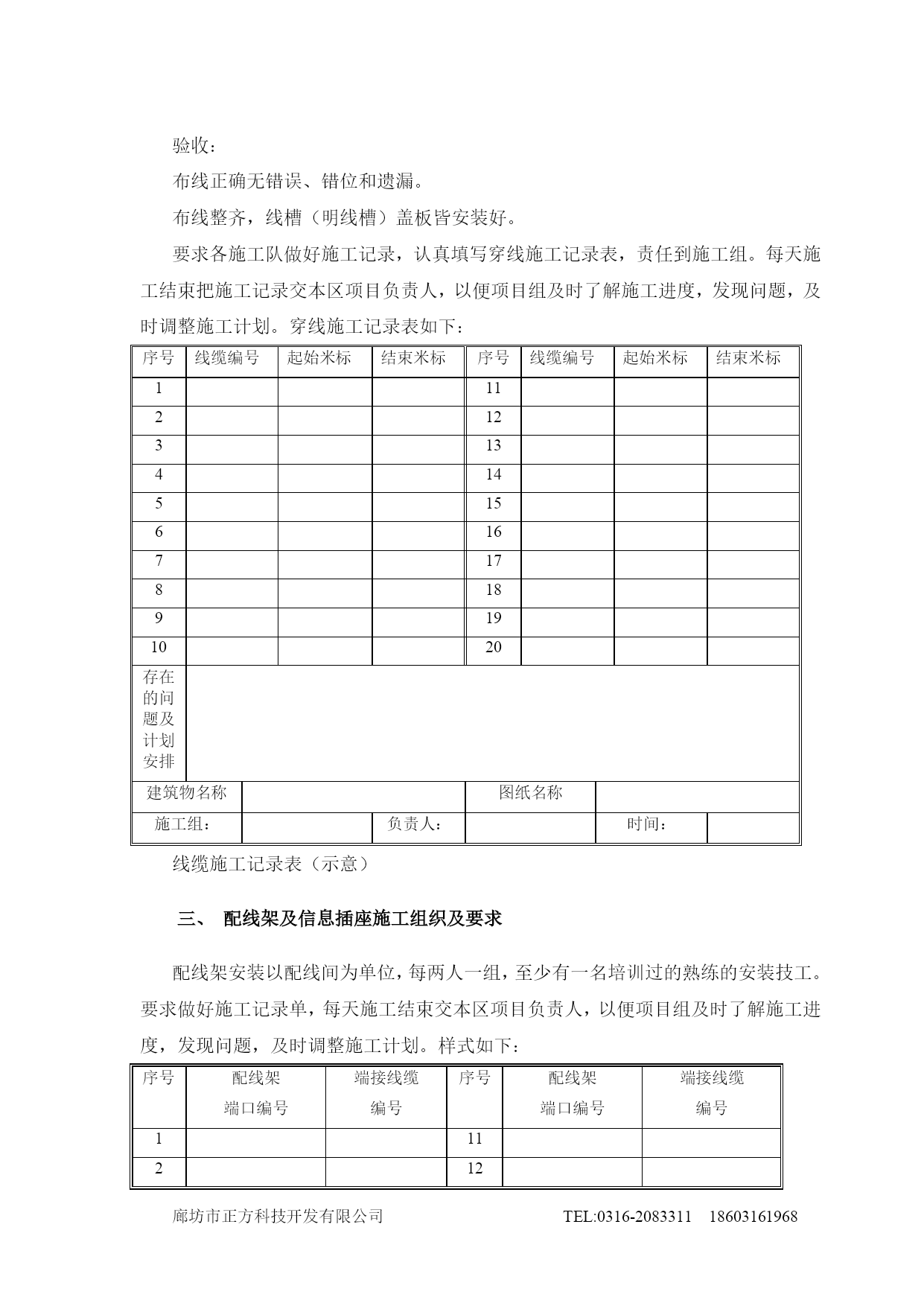

验收：
布线正确无错误、错位和遗漏。
布线整齐，线槽（明线槽）盖板皆安装好。
要求各施工队做好施工记录，认真填写穿线施工记录表，责任到施工组。每天施工结束把施工记录交本区项目负责人，以便项目组及时了解施工进度，发现问题，及时调整施工计划。穿线施工记录表如下：
序号线缆编号起始米标结束米标序号线缆编号起始米标结束米标1112123134145156167178189191020存在的问题及计划安排建筑物名称图纸名称施工组：负责人：时间：线缆施工记录表（示意）
三、配线架及信息插座施工组织及要求
配线架安装以配线间为单位，每两人一组，至少有一名培训过的熟练的安装技工。要求做好施工记录单，每天施工结束交本区项目负责人，以便项目组及时了解施工进度，发现问题，及时调整施工计划。样式如下：
序号配线架
端口编号端接线缆
编号序号配线架
端口编号端接线缆

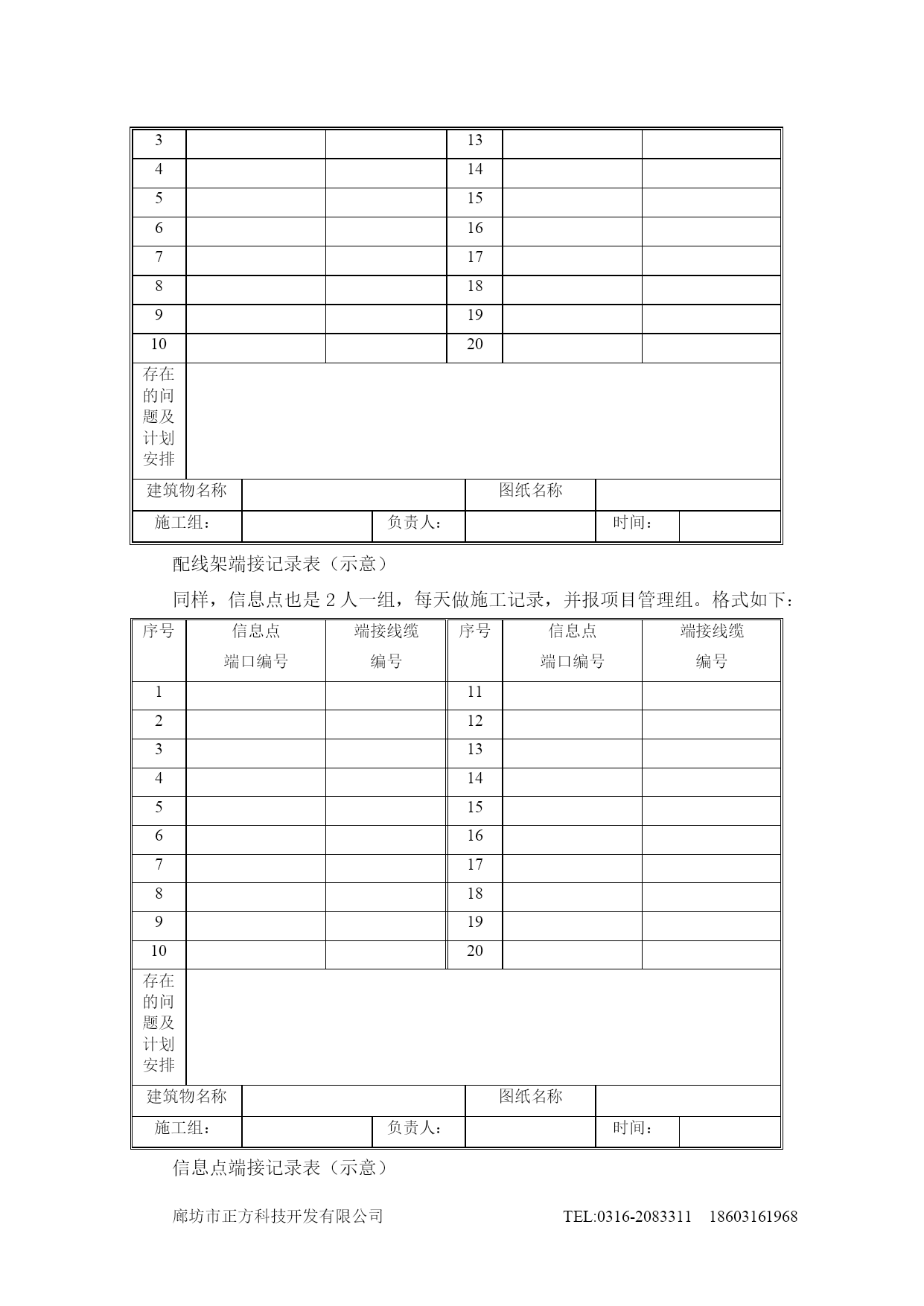

编号1112123134145156167178189191020存在的问题及计划安排建筑物名称图纸名称施工组：负责人：时间：配线架端接记录表（示意）
同样，信息点也是2人一组，每天做施工记录，并报项目管理组。格式如下：
序号信息点
端口编号端接线缆
编号序号信息点
端口编号端接线缆
编号1112123134145156167178189191020存在的问题及计划安排建筑物名称图纸名称施工组：负责人：时间：信息点端接记录表（示意）

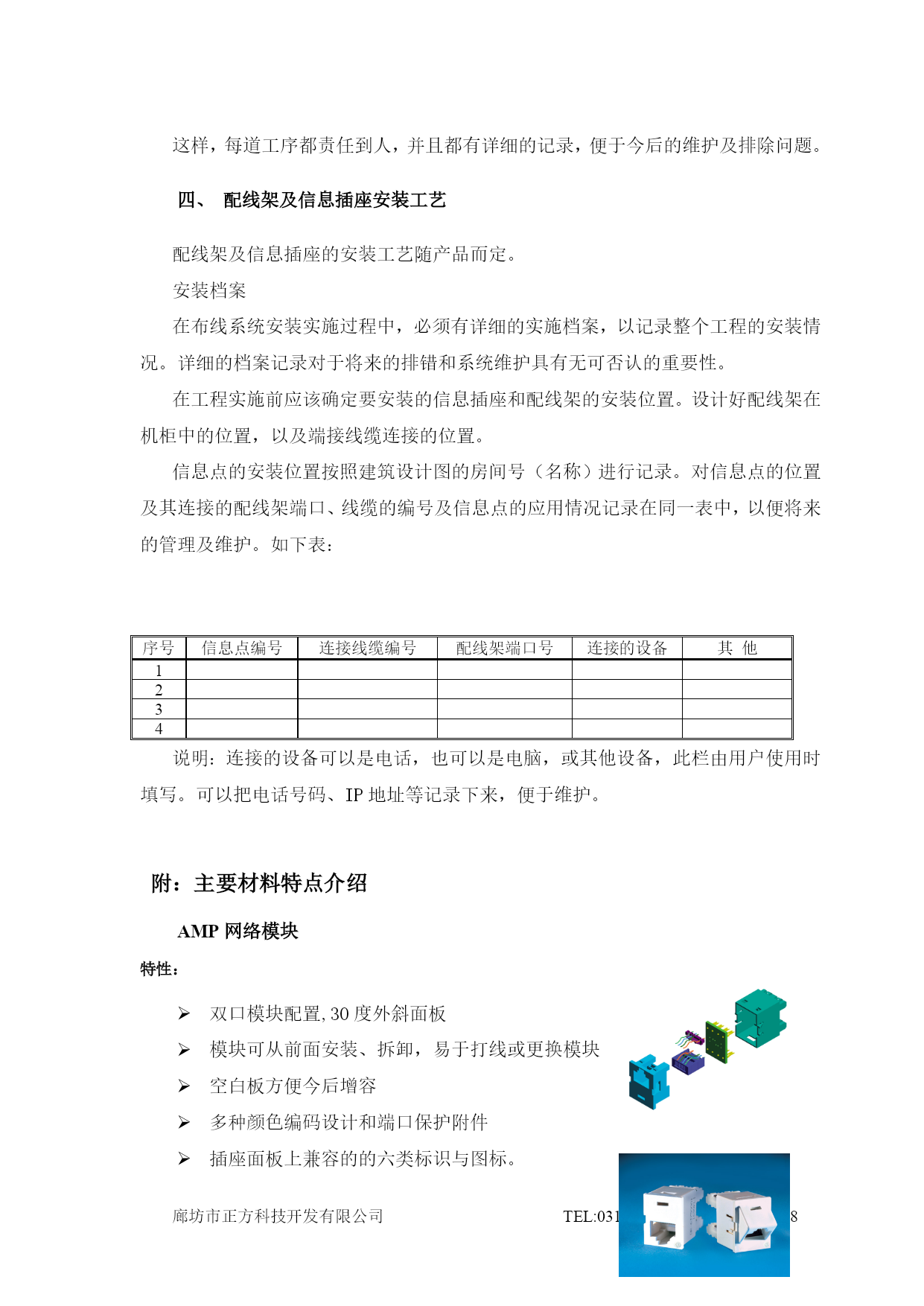

这样，每道工序都责任到人，并且都有详细的记录，便于今后的维护及排除问题。
四、配线架及信息插座安装工艺
配线架及信息插座的安装工艺随产品而定。
安装档案
在布线系统安装实施过程中，必须有详细的实施档案，以记录整个工程的安装情况。详细的档案记录对于将来的排错和系统维护具有无可否认的重要性。
在工程实施前应该确定要安装的信息插座和配线架的安装位置。设计好配线架在机柜中的位置，以及端接线缆连接的位置。
信息点的安装位置按照建筑设计图的房间号（名称）进行记录。对信息点的位置及其连接的配线架端口、线缆的编号及信息点的应用情况记录在同一表中，以便将来的管理及维护。如下表：

序号信息点编号连接线缆编号配线架端口号连接的设备其他1234说明：连接的设备可以是电话，也可以是电脑，或其他设备，此栏由用户使用时填写。可以把电话号码、IP地址等记录下来，便于维护。

附：主要材料特点介绍
AMP网络模块
特性：
双口模块配置,30度外斜面板
模块可从前面安装、拆卸，易于打线或更换模块
空白板方便今后增容
多种颜色编码设计和端口保护附件
插座面板上兼容的的六类标识与图标。
满足所有FCCPart6
