建筑工程制图与识图期末试卷及答案-2021学年大学试卷.pdf

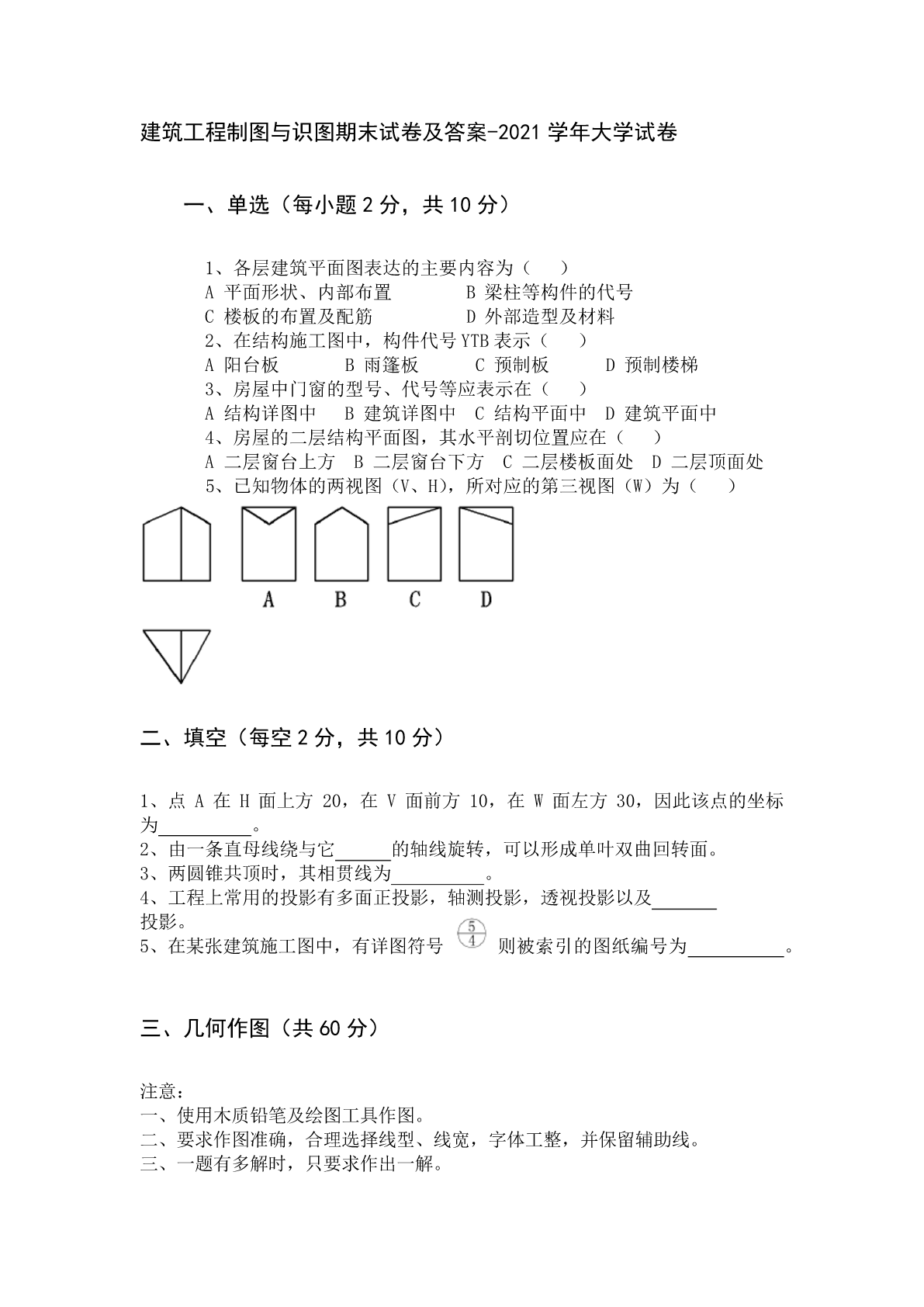

建筑工程制图与识图期末试卷及答案-2021学年大学试卷

一、单选（每小题2分，共10分）

1、各层建筑平面图表达的主要内容为（）
A平面形状、内部布置B梁柱等构件的代号
C楼板的布置及配筋D外部造型及材料
2、在结构施工图中，构件代号YTB表示（）
A阳台板B雨篷板C预制板D预制楼梯
3、房屋中门窗的型号、代号等应表示在（）
A结构详图中B建筑详图中C结构平面中D建筑平面中
4、房屋的二层结构平面图，其水平剖切位置应在（）
A二层窗台上方B二层窗台下方C二层楼板面处D二层顶面处
5、已知物体的两视图（V、H），所对应的第三视图（W）为（）

二、填空（每空2分，共10分）

1、点A在H面上方20，在V面前方10，在W面左方30，因此该点的坐标
为。
2、由一条直母线绕与它的轴线旋转，可以形成单叶双曲回转面。
3、两圆锥共顶时，其相贯线为。
4、工程上常用的投影有多面正投影，轴测投影，透视投影以及
投影。
5、在某张建筑施工图中，有详图符号则被索引的图纸编号为。

三、几何作图（共60分）

注意：
一、使用木质铅笔及绘图工具作图。
二、要求作图准确，合理选择线型、线宽，字体工整，并保留辅助线。
三、一题有多解时，只要求作出一解。

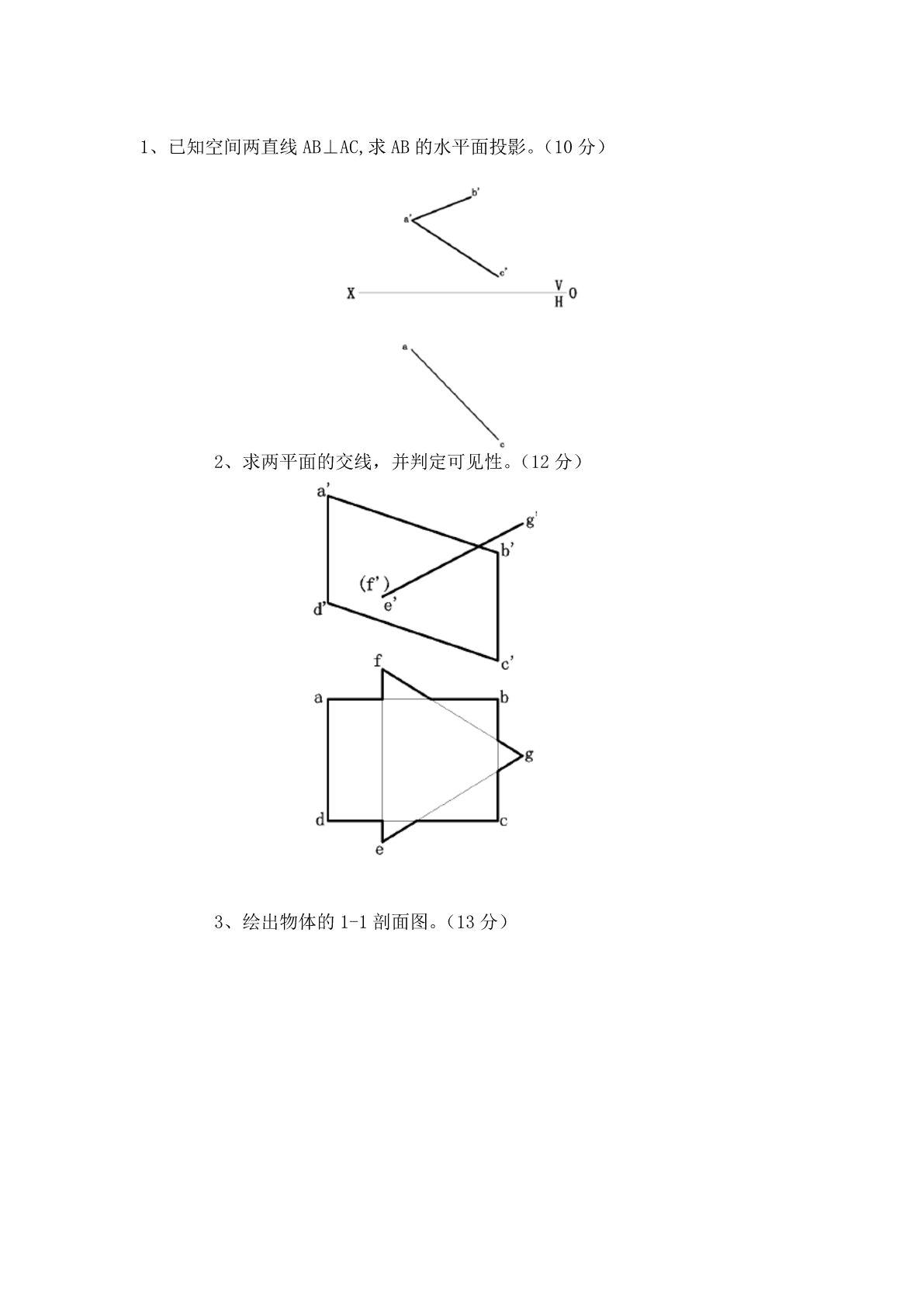

1、已知空间两直线AB⊥AC,求AB的水平面投影。（10分）

2、求两平面的交线，并判定可见性。（12分）

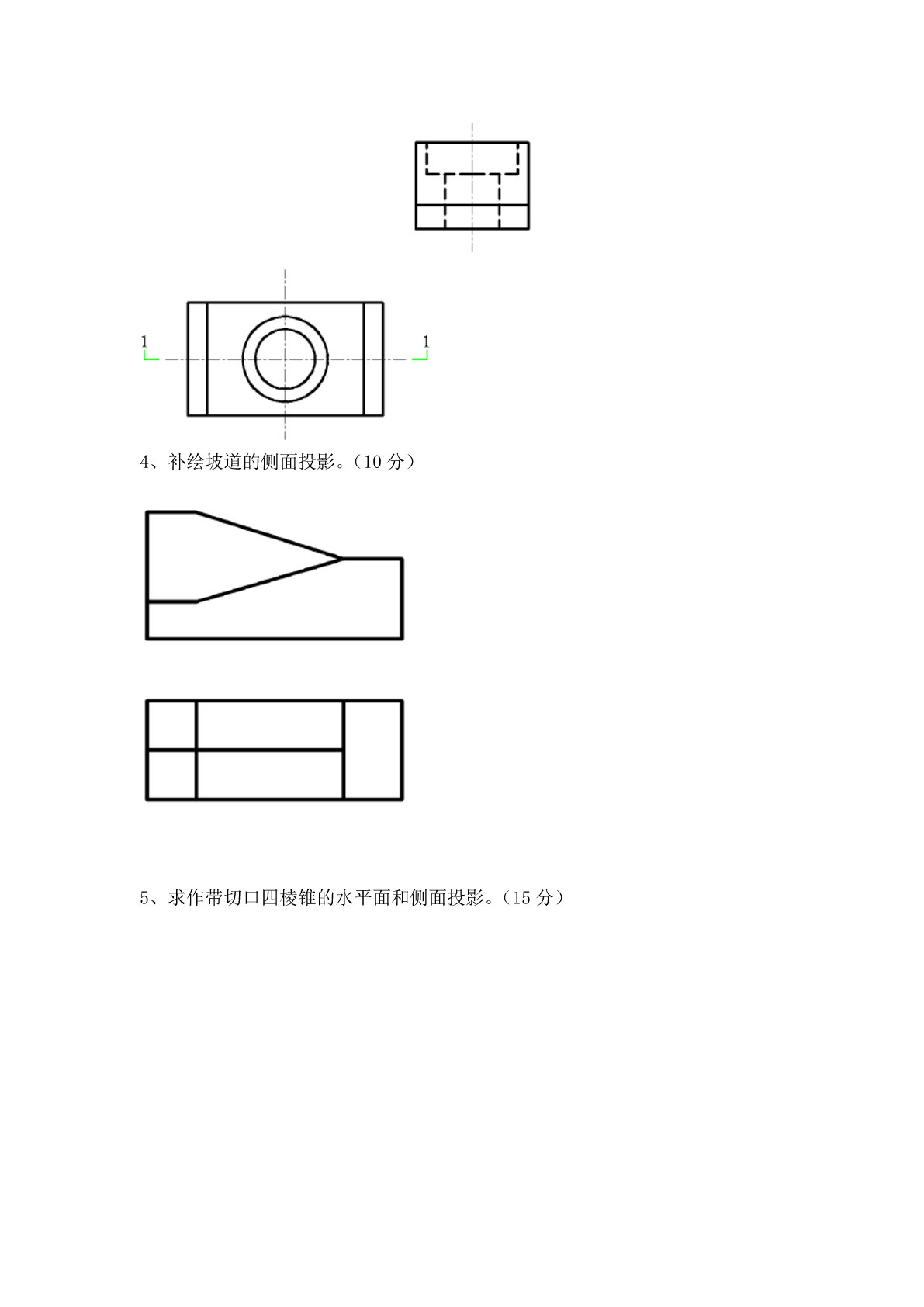

3、绘出物体的1-1剖面图。（13分）

4、补绘坡道的侧面投影。（10分）

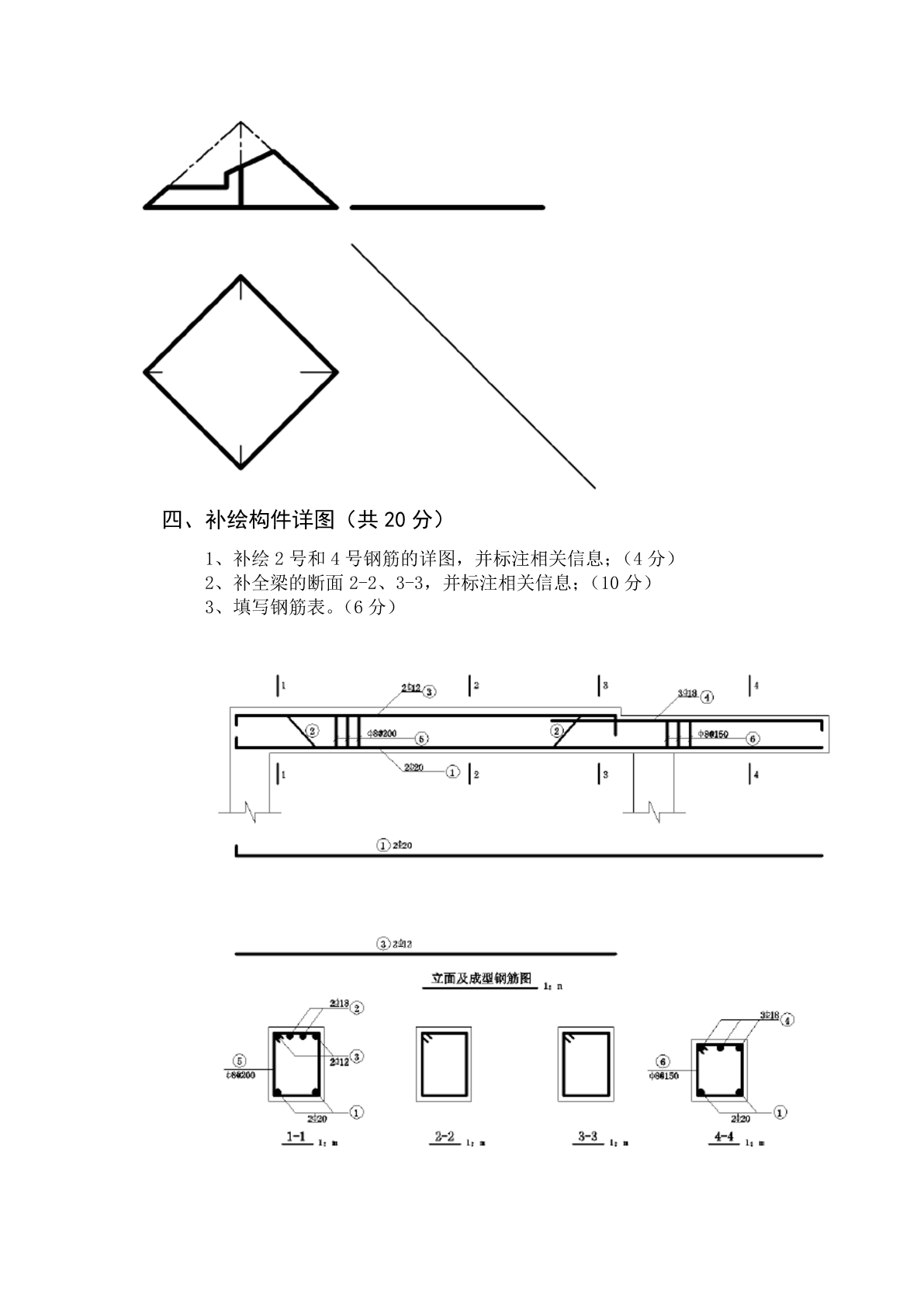

5、求作带切口四棱锥的水平面和侧面投影。（15分）

四、补绘构件详图（共20分）

1、补绘2号和4号钢筋的详图，并标注相关信息；（4分）
2、补全梁的断面2-2、3-3，并标注相关信息；（10分）

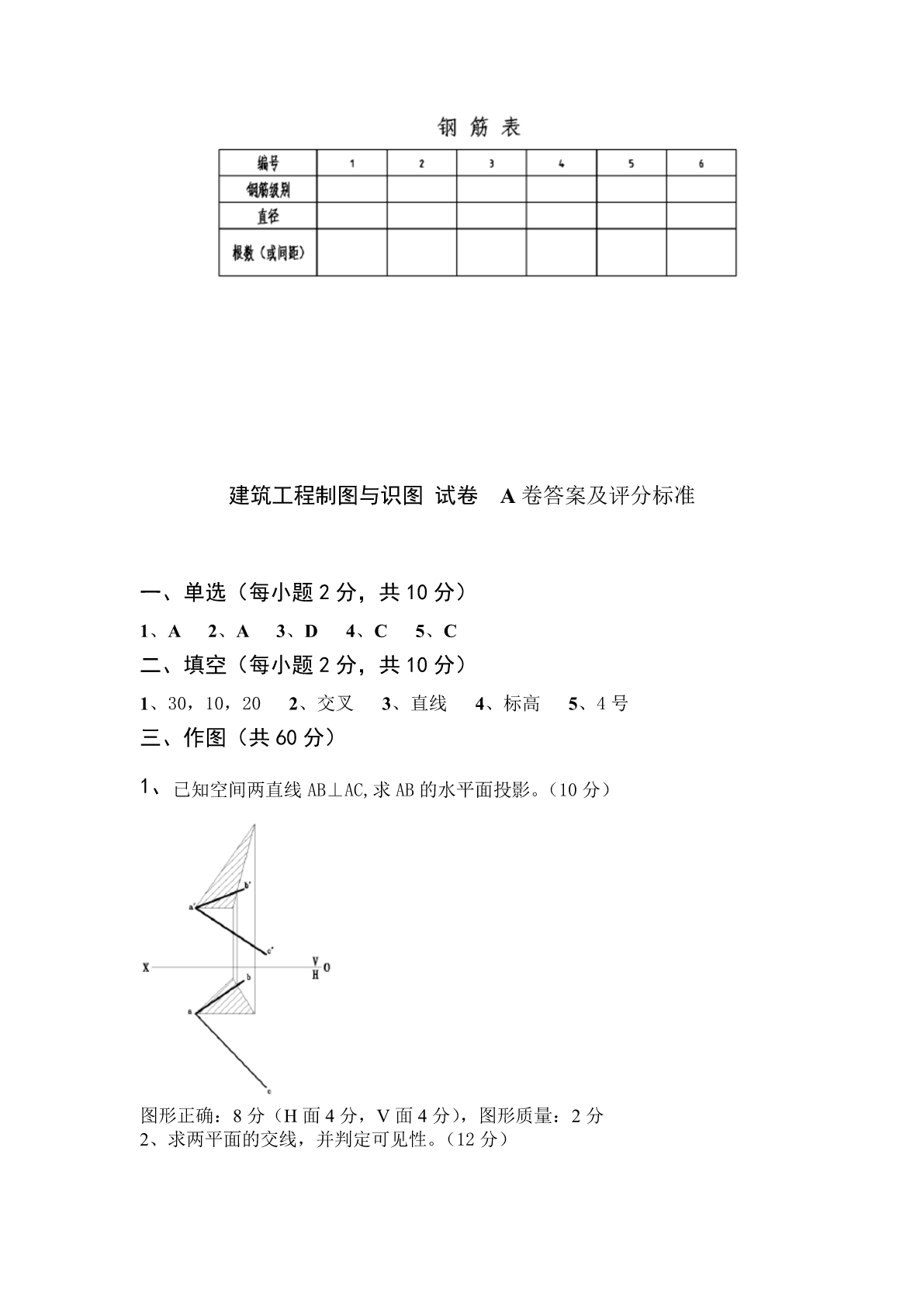

3、填写钢筋表。（6分）

建筑工程制图与识图试卷A卷答案及评分标准

一、单选（每小题2分，共10分）

1、A2、A3、D4、C5、C
二、填空（每小题2分，共10分）

1、30，10，202、交叉3、直线4、标高5、4号
三、作图（共60分）

1、已知空间两直线AB⊥AC,求AB的水平面投影。（10分）

图形正确：8分（H面4分，V面4分），图形质量：2分
2、求两平面的交线，并判定可见性。（12分）

图形正确：10分（V面2分、H面8分），图形质量：2分
3、绘出物体的1-1剖面图。（13分）

图形正确：9分，图形质量：4分
4、补绘坡道的侧面投影。（10分）

图形正确：8分，图形质量：2分
5、求作带切口四棱锥的水平面和侧面投影。（15分）

图形正确：10分（H面5分、W面5分），图形质量：5分
四、补绘构件详图（共20分）

图形正确：15分【钢筋4分（每根2分），断面10分（每个5分），钢筋表6分
（每竖行1分）】，图形质量：5分
