海南住宅小区供配电技术规范征求意见稿.doc

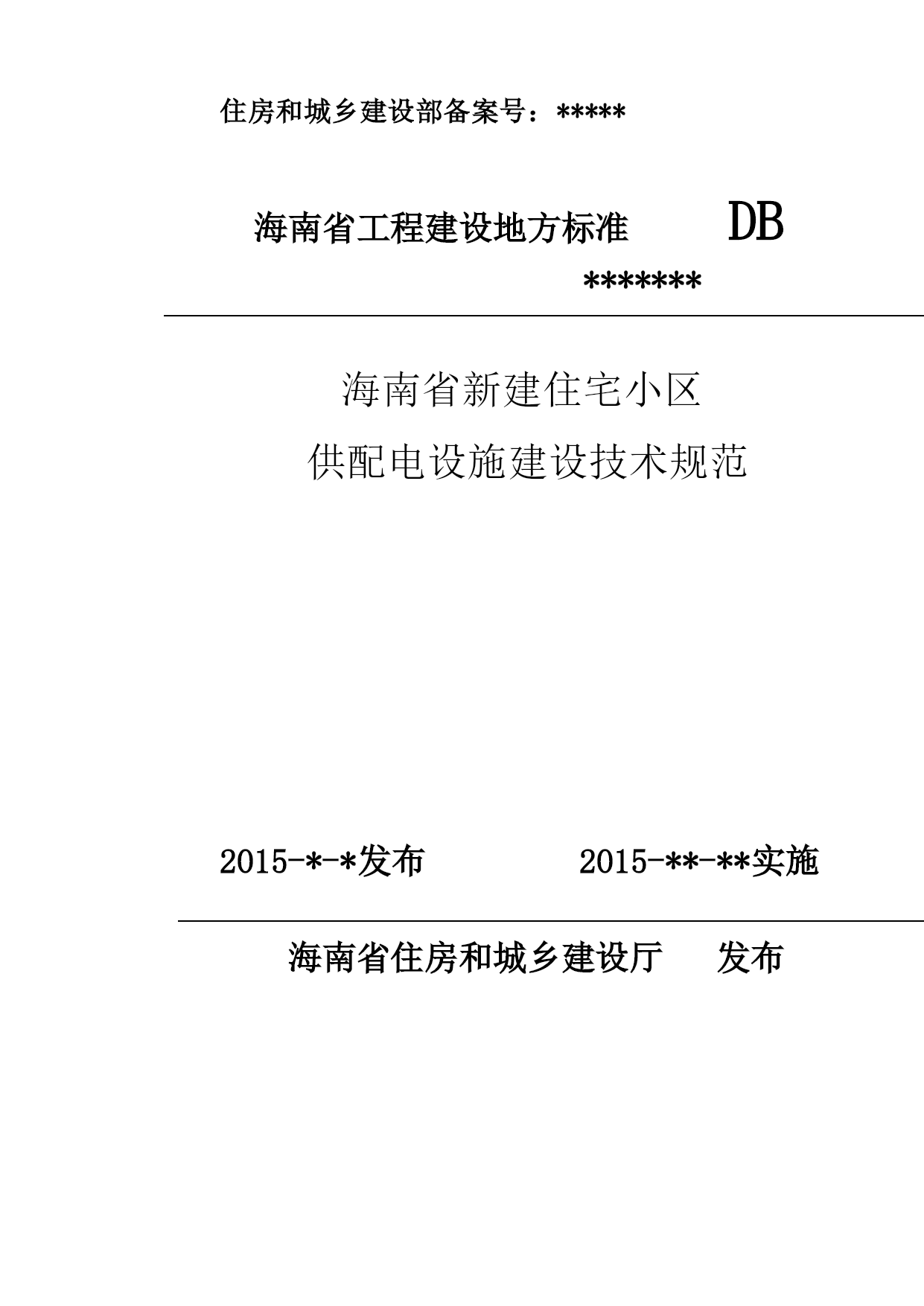

住房和城乡建设部备案号：*****

海南省工程建设地方标准DB
*******

海南省新建住宅小区
供配电设施建设技术规范

2015-*-*发布2015-**-**实施

海南省住房和城乡建设厅发布

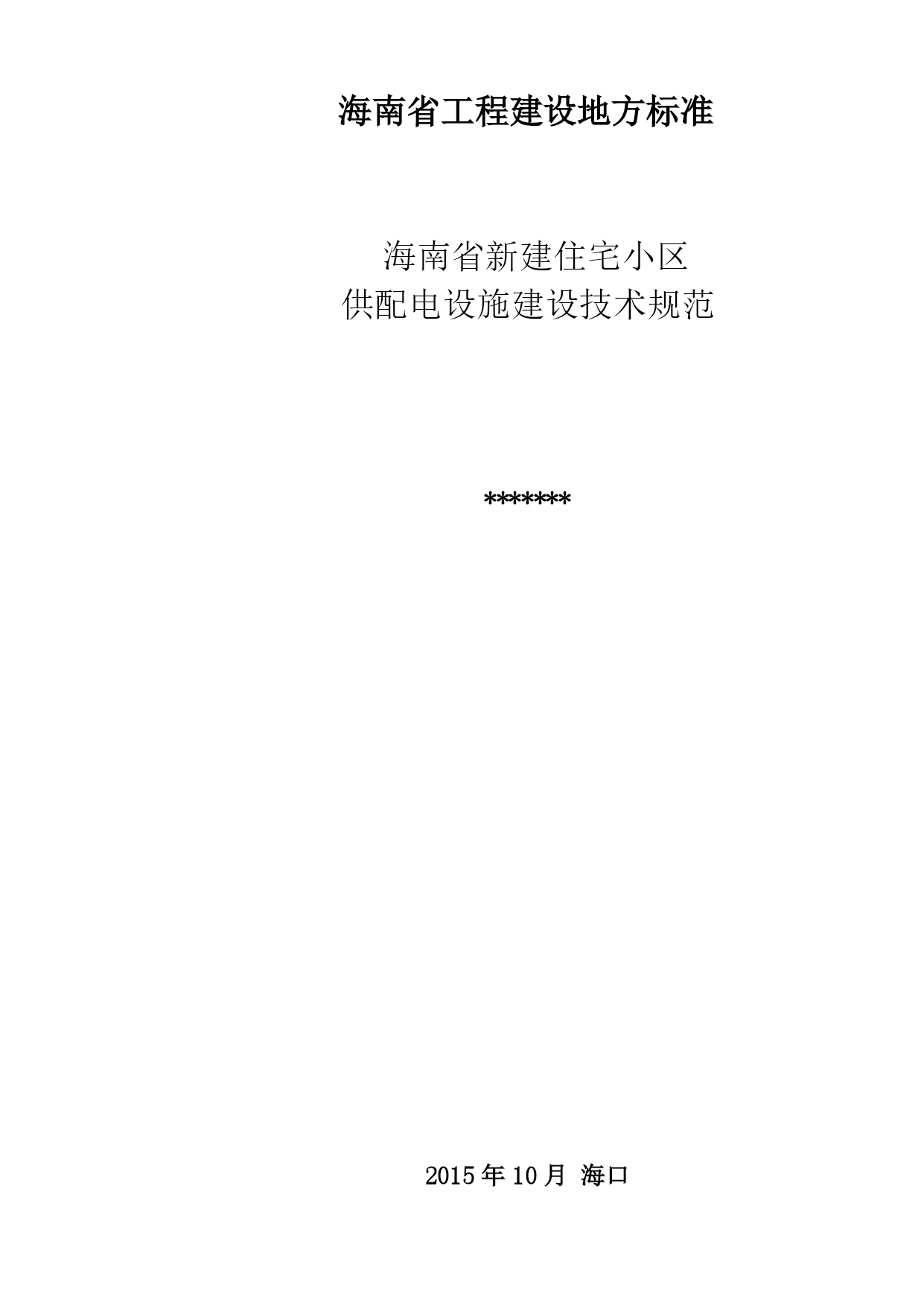

海南省工程建设地方标准

海南省新建住宅小区
供配电设施建设技术规范

*******

2015年10月海口

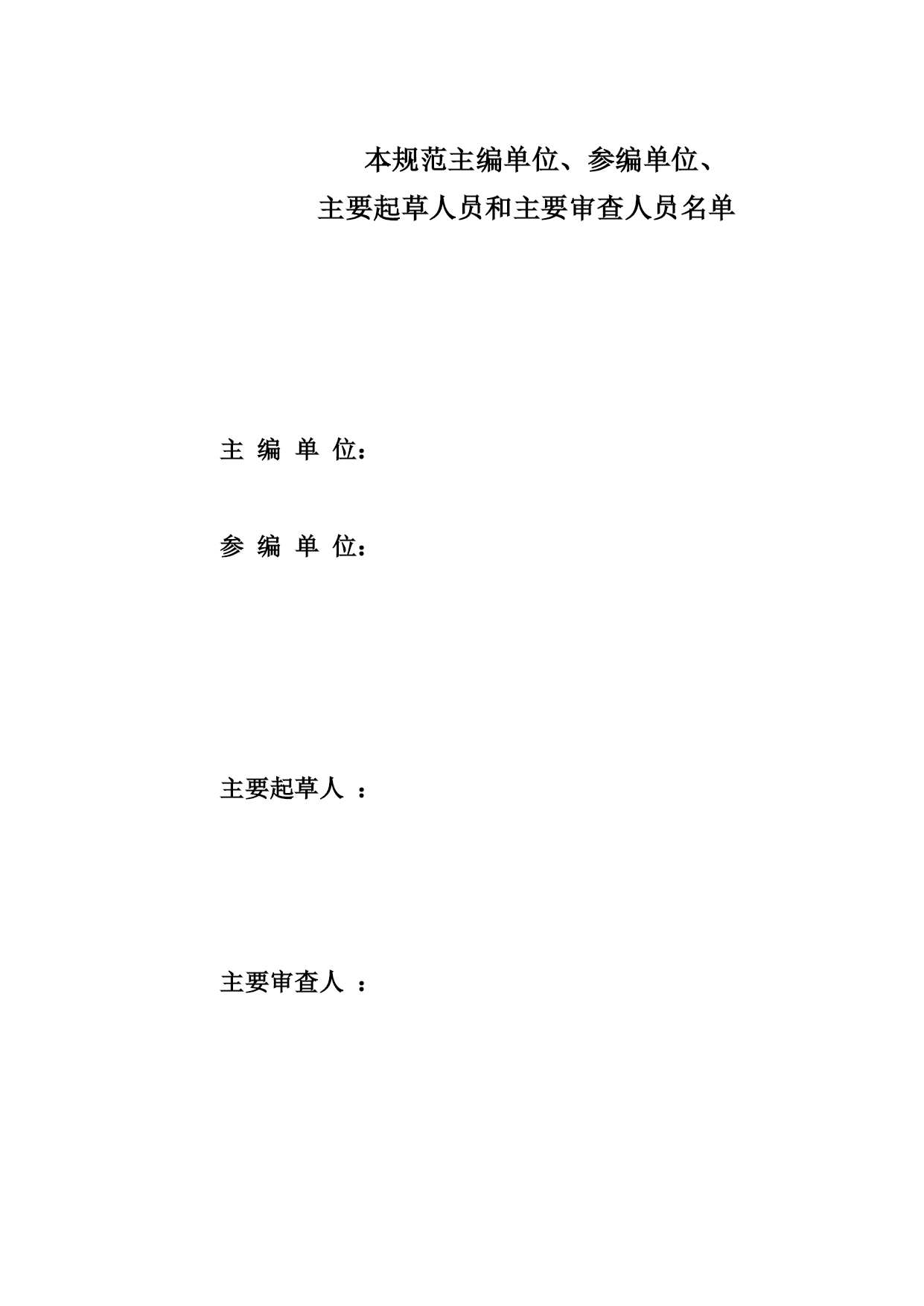

本规范主编单位、参编单位、
主要起草人员和主要审查人员名单

主编单位：

参编单位：

主要起草人：

主要审查人：

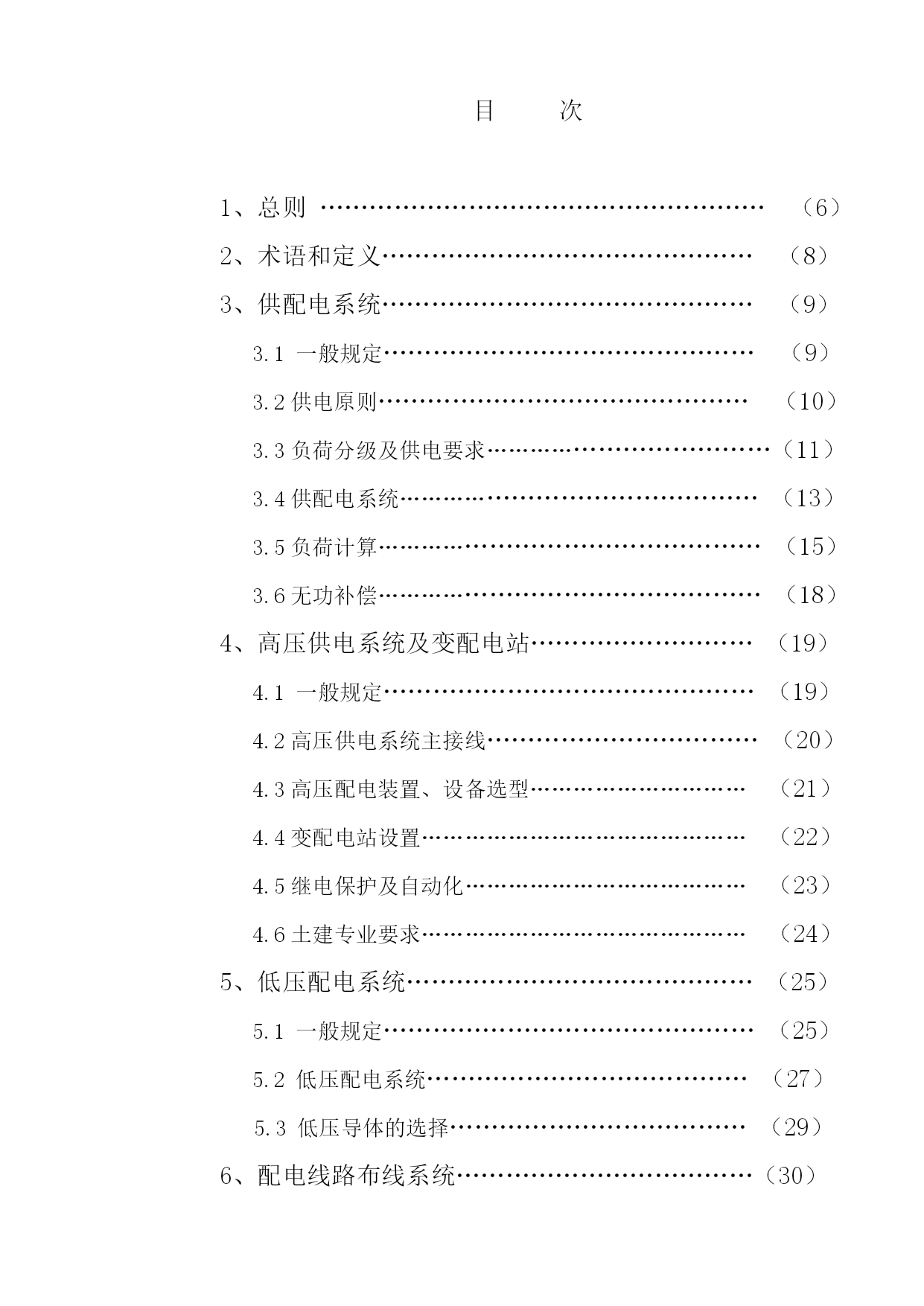

目次

1、总则………………………………………………（6）
2、术语和定义………………………………………（8）
3、供配电系统………………………………………（9）
3.1一般规定………………………………………（9）3.2供电原则………………………………………（10）
3.3负荷分级及供电要求………………………………（11）
3.4供配电系统………………………………………（13）
3.5负荷计算…………………………………………（15）
3.6无功补偿…………………………………………（18）
4、高压供电系统及变配电站………………………（19）
4.1一般规定………………………………………（19）
4.2高压供电系统主接线……………………………（20）
4.3高压配电装置、设备选型…………………………（21）
4.4变配电站设置………………………………………（22）
4.5继电保护及自动化…………………………………（23）
4.6土建专业要求………………………………………（24）
5、低压配电系统……………………………………（25）
5.1一般规定………………………………………（25）
5.2低压配电系统…………………………………（27）
5.3低压导体的选择………………………………（29）

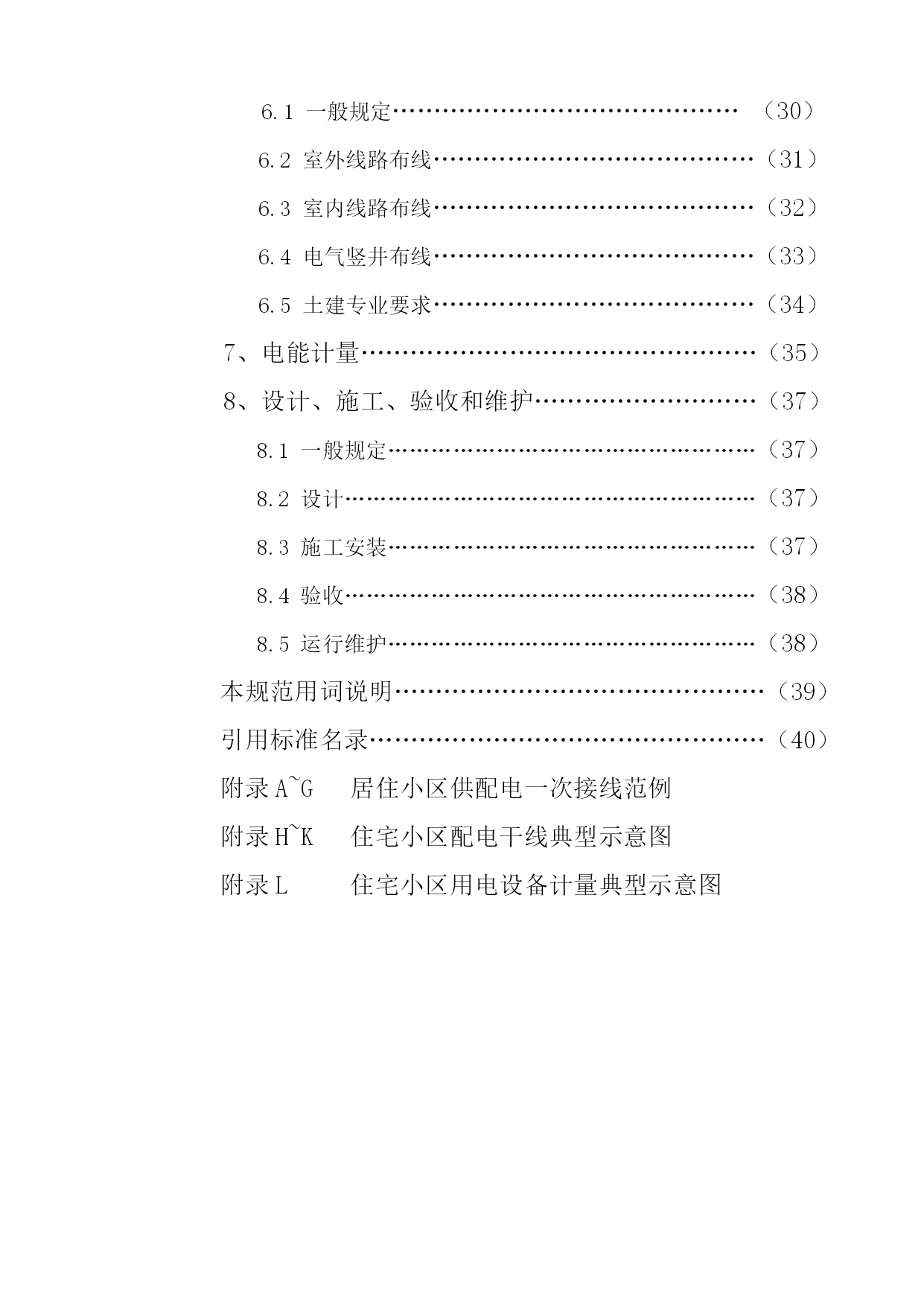

6、配电线路布线系统………………………………（30）
6.1一般规定……………………………………（30）
6.2室外线路布线…………………………………（31）
6.3室内线路布线…………………………………（32）
6.4电气竖井布线…………………………………（33）
6.5土建专业要求…………………………………（34）
7、电能计量…………………………………………（35）
8、设计、施工、验收和维护………………………（37）
8.1一般规定……………………………………………（37）
8.2设计…………………………………………………（37）
8.3施工安装……………………………………………（37）
8.4验收…………………………………………………（38）
8.5运行维护……………………………………………（38）
本规范用词说明………………………………………（39）
引用标准名录…………………………………………（40）
附录A~G居住小区供配电一次接线范例
附录H~K住宅小区配电干线典型示意图
附录L住宅小区用电设备计量典型示意图

1总则

1.0.1为规范海南省住宅小区变配电系统的设计、施工、验收制定本规范。
1.0.2为在住宅小区中贯彻执行国家的技术经济政策，做到安全可靠、经济合理、技术先进、整体美观、维护管理方便，制定本规范。
1.0.3本规范适用于海南省内新建居民住宅小区、带商业服务网点的住宅楼、商住楼规划范围内的变配电系统设计。
改建和扩建工程计量部分应执行本规范，变配电部分具备条件时应执行本规范。
1.0.4本规范应坚持绿色建筑设计理念、应采用成熟、有效的节能措施，降低电能损耗。变配电系统的容量、设备配置应经济合理，降低工程投资、节省设备及材料。
1.0.5应选用符合国家现行技术标准的产品，并有国家质量部门的认证，严禁使用国家已淘汰的产品。
1.0.6住宅小区电气设计，应采用经实践证明行之有效的新技术，提高经济、社会效益。
1.0.7住宅小区电气设计单位应有与建筑物主体相适应的设计资质，优先选用建筑、结构、给排水、通风、电气等专业齐全的设计单位，由一家设计单位完成设计。
1.0.8住宅小区内的电气设计应符合小区内总体规划，满足与道路、给排水、燃气和弱电管线的安全距离和维护空间要求。
1.0.9设计范围包含小区内的全部强电设计。
1.0.10设计时除符合本规范外，尚应符合国家现行有关标准和规定。

2术语和定义

2.0.1住宅小区
有房产证的、有独立物业管理的居民固定居住的建筑或建筑群。包括配套建设的公共服务设施。
2.0.2绿色建筑
绿色建筑从建筑电气设计的角度理解为，在满足使用舒适的前提下，做到节能、节材。
配电站
配电网中设有母线及其进出线设备、完成接受并分配电力、能开断电流
