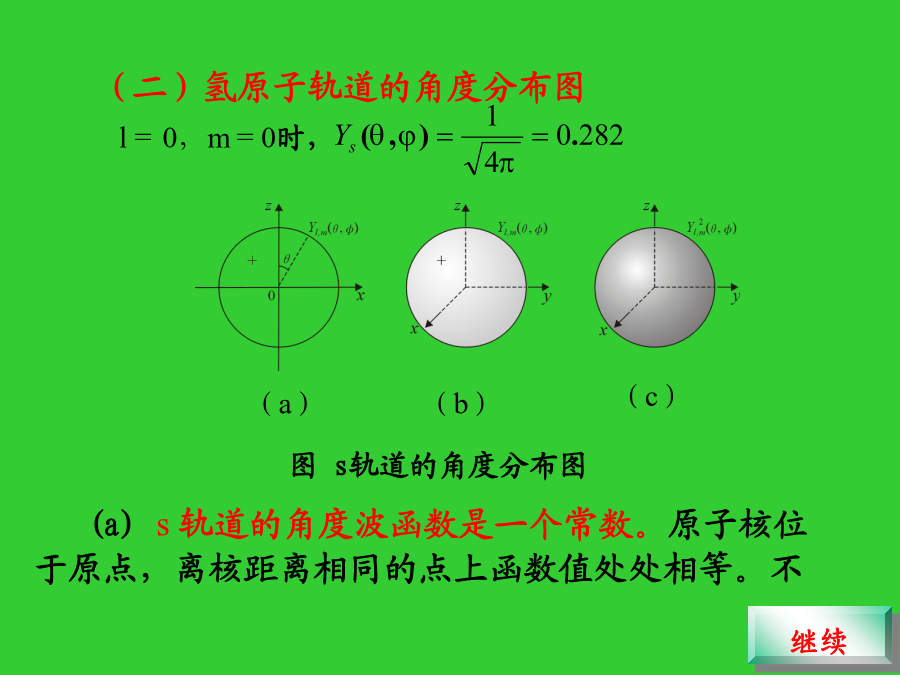

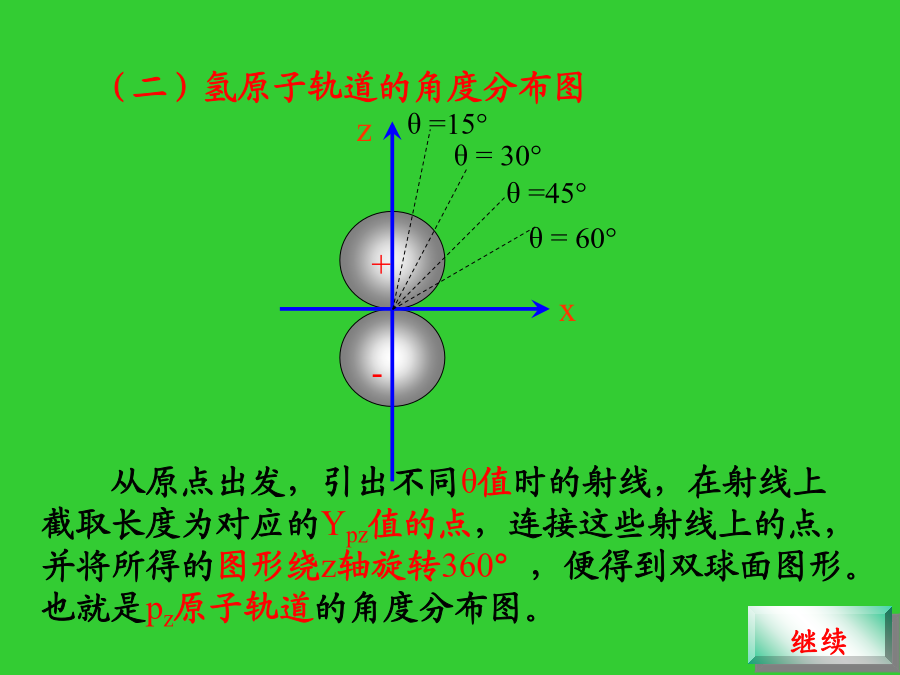

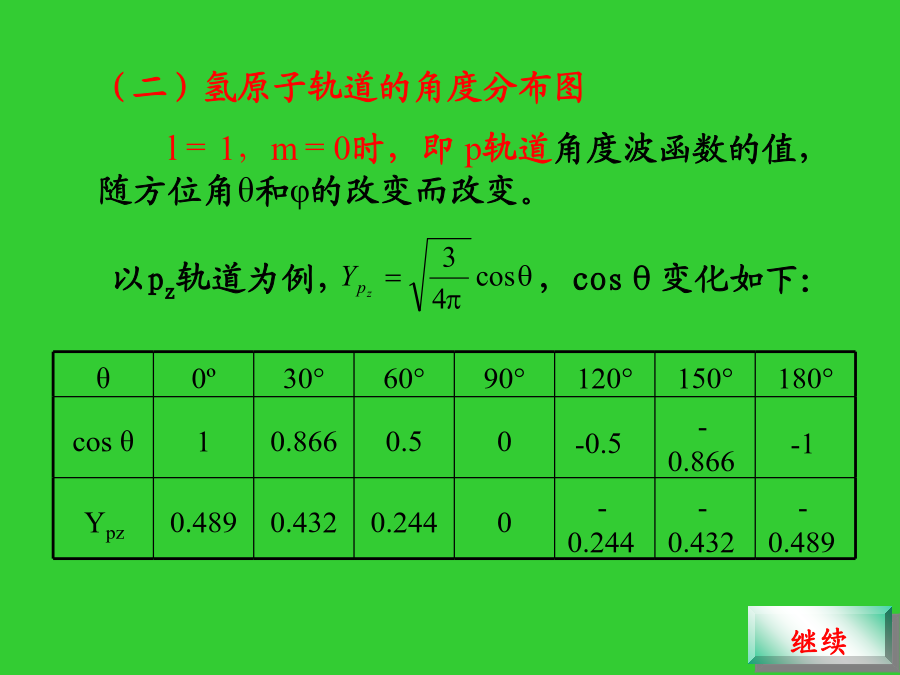

（二）氢原子轨道的角度分布图l=0，m=0时，l=1，m=0时，即p轨道角度波函数的值，随方位角θ和φ的改变而改变。θ=15°图形每一波瓣形成一个球体。两波瓣沿z轴方向伸展。在xy平面上方和下方，两波瓣的波函数值相反，在xy平面上波函数值为零，这个平面称为节面（nodalplane）。p轨道的轨道角动量量子数l=1，磁量子数m可取0，+1，-1三个值，p轨道有三个空间伸展方向。（二）氢原子轨道的角度分布图l=2时，d轨道的5个图是花瓣形的。这些图形各有两个节面，波瓣呈橄榄形。dz2的图形看起来很特殊，负波瓣呈环状，但和其它d轨道是等价的。dxy、dxz和dyz的波瓣在坐标轴夹角45o处伸展，dx2-y2在坐标轴上伸展。l=2时，d轨道的5个图是花瓣形的。（二）氢原子轨道的角度分布图（二）氢原子轨道的角度分布图
