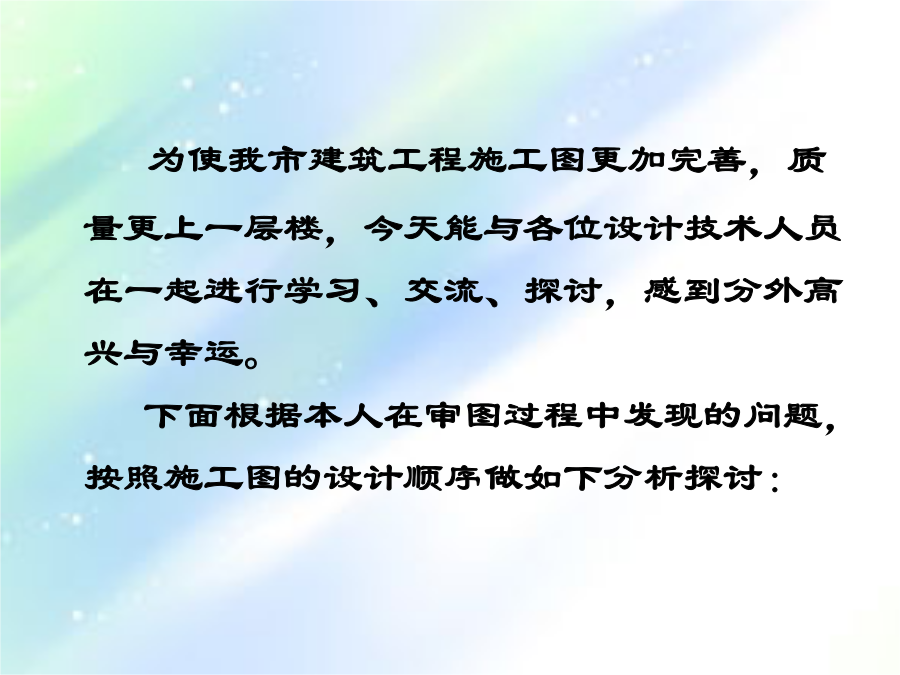

建筑工程施工图设计文件审查要点及注意事项为使我市建筑工程施工图更加完善，质量更上一层楼，今天能与各位设计技术人员在一起进行学习、交流、探讨，感到分外高兴与幸运。下面根据本人在审图过程中发现的问题，按照施工图的设计顺序做如下分析探讨：

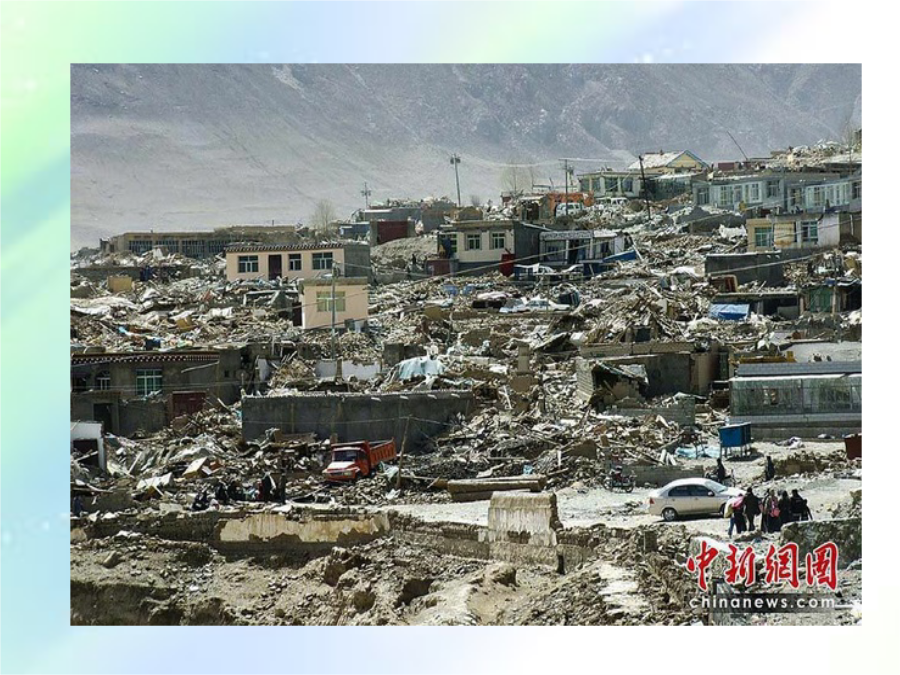

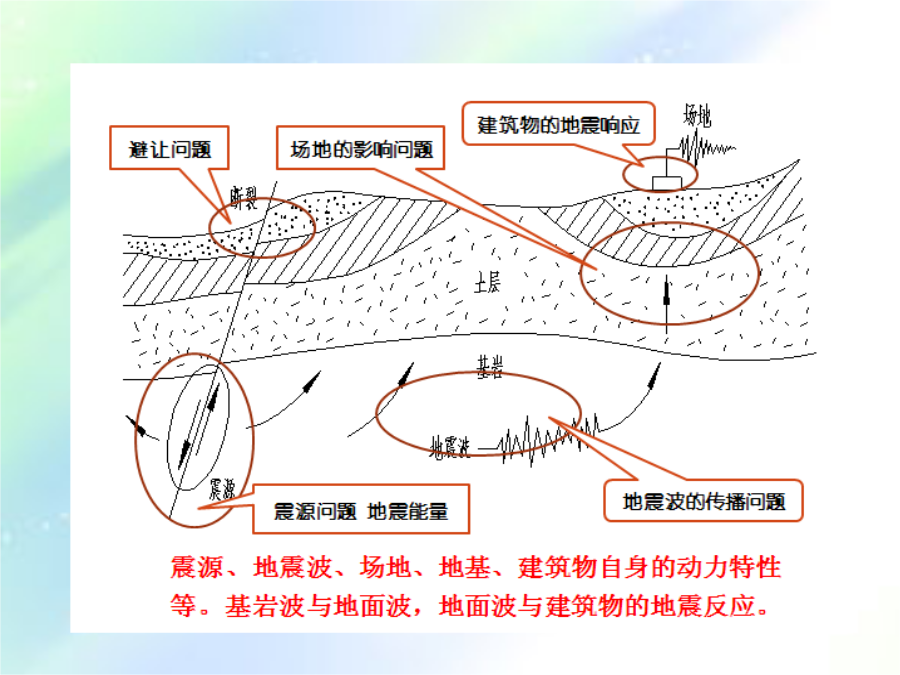

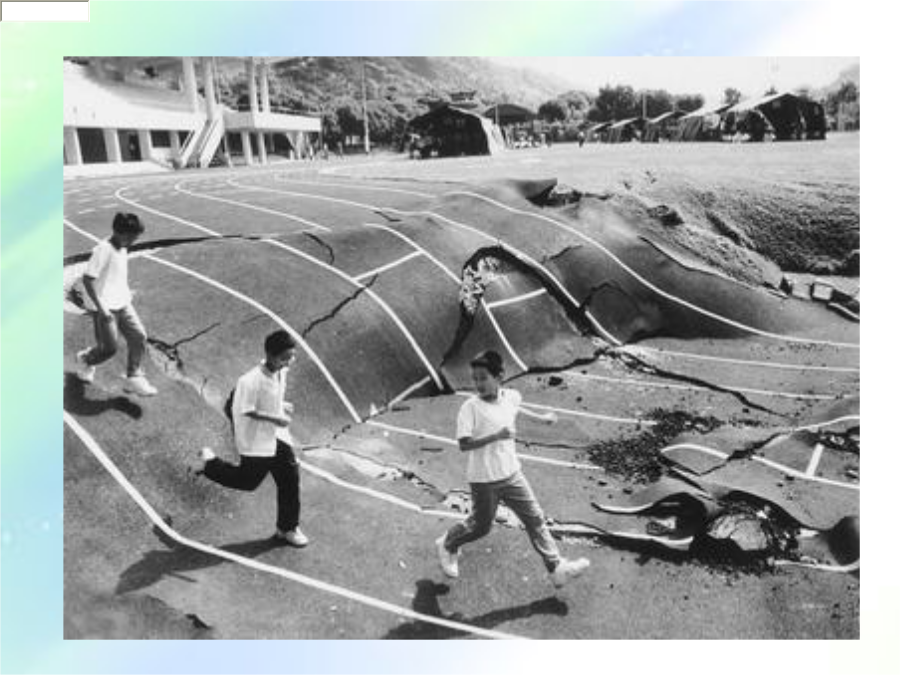

第一部分：结构总说明部分一、结构设计总说明：部分结构总说明，不够完善，深度不够。1、强制性条文：1.1GB50011—2010第3.9.4条、5.1.4条不够完善（烈度、场地类别、设计地震分组、结构自震周期、阻尼比等）3．9．4在施工中，当需要以强度等级较高的钢筋替代原设计中的纵向受力钢筋时，应按照钢筋受拉承载力设计值相等的原则换算，并应满足最小配筋率要求。5．1．4建筑结构的地震影响系数应根据烈度、场地类别、设计地震分组和结构自振周期以及阻尼比确定。其水平地震影响系数最大值应按表5．1．4—1采用；特征周期应根据场地类别和设计地震分组按表5．1．4—2采用，计算罕遇地震作用时，特征周期应增加0.05s。注：周期大于6.0s的建筑结构所采用的地震影响系数应专门研究。1.2GB50007—2011第10.2.1条、9.1.9条、10.3.2条。10.2.1基槽（坑）开挖到底后，应进行基槽（坑）检验。当发现地质条件与勘察报告和设计文件不一致、或遇到异常情况时，应结合地质条件提出处理意见。9.1.9基坑土方开挖应严格按设计要求进行，不得超挖。基坑周边堆载不得超过设计规定。土方开挖完成后应立即施工垫层，对基坑进行封闭，防止水浸和暴露，并应及时进行地下结构施工10.3.2基坑开挖应根据设计要求进行监测，实施动态设计和信息化施工。1.3建筑结构安全等级，结构重要性系数，GB50153—2008（工程结构可靠性设计统一标准）第3.2.1条，对重要的结构附录A;A.1.1条。3.2.1工程结构设计时，应根据结构破坏可能产生的后果(危及人的生命、造成经济损失、对社会或环境产生影响等)的严重性，采用不同的安全等级。工程结构安全等级的划分应符合表3.2.1的规定。1.4建筑防火分类，耐火等级，12SG121—1第4.1.5条。1.5地下工程的防水等级，12SG121—1第4.1.6条；GB50108—2008第3.2.1条.1.6防水砼施工要求：GB50108—2008第4.1.22条、4.1.26条.1.7湿陷性黄土中，相关防水措施等《湿陷性黄土地区建筑规范》GB50025—2004第8.4.5条、9.1.1条等。2、普通条文：2.1抗浮设防水位绝对高程，及相当于设计标高（m）12SG121—1第4.1.4条。2.2抗浮措施：12SG121—1第8.3.3条、11.4条（停止降水时间等）。2.3基础所在持力层及承载力特征值，以及桩端所在持力层，12SG121—1第8章要求。第二部分：下部结构（主要讲地基基础部分）1.采用未经审查的地基基础勘察报告（GB50007—2011第3.0.4条），勘察报告经审查后，如有大的修改，设计单位应对原设计进行修改。第3.0.4条地基基础设计前应进行岩土工程勘察，并应符合下列规定：1.岩土工程勘察报告应提供下列资料：1)有无影响建筑场地稳定性的不良地质条件及其危害程度；2)建筑物范围内的地层结构及其均匀性，以及各岩土层的物理力学性质；3)地下水埋藏情况,类型和水位变化幅度及规律，以及对建筑材料的腐蚀性；4)在抗震设防区应划分场地土类型和场地类别，并对饱和砂土及粉土进行液化判别；5)对可供采用的地基基础设计方案进行论证分析，提出经济合理的设计方案建议；提供与设计要求相对应的地基承载力及变形计算参数，并对设计与施工应注意的问题提出建议；6)当工程需要时，尚应提供：(1)深基坑开挖的边坡稳定计算和支护设计所需的岩土技术参数，论证其对周围已有建筑物和地下设施的影响；(2)基抗施工降水的有关技术参数及施工降水方法的建议；(3)提供用于计算地下水浮力的设计水位。2.地基评价宜采用钻探取样，室内土工试验,触探，并结合其它原位测试方法进行。设计等级为建筑物应提供载荷试验指标，抗剪强度指标，变形参数指标和触探资料，设计等级为乙级的建筑物应提供抗剪强度指标，变形参数指标和触探资料；设计等级为丙级的建筑物应提供触探及必要的钻探和土工试验资料。3.建筑物地基均应进行施工验槽。如地基条件与原勘察报告不符时，应进行施工勘察。2.采用的勘察报告深度不够或所提基础方案不妥。2.1经常可以看到地勘报告中，比如仅提一种基础方案，如钻孔灌筑桩等。2.2所提基础方案不妥，要么不安全，要么浪费。本来天然地基可行的，而提出复合地基或桩基础（≤18层尤其多）。2.4PHC桩
