看懂施工图概述.ppt

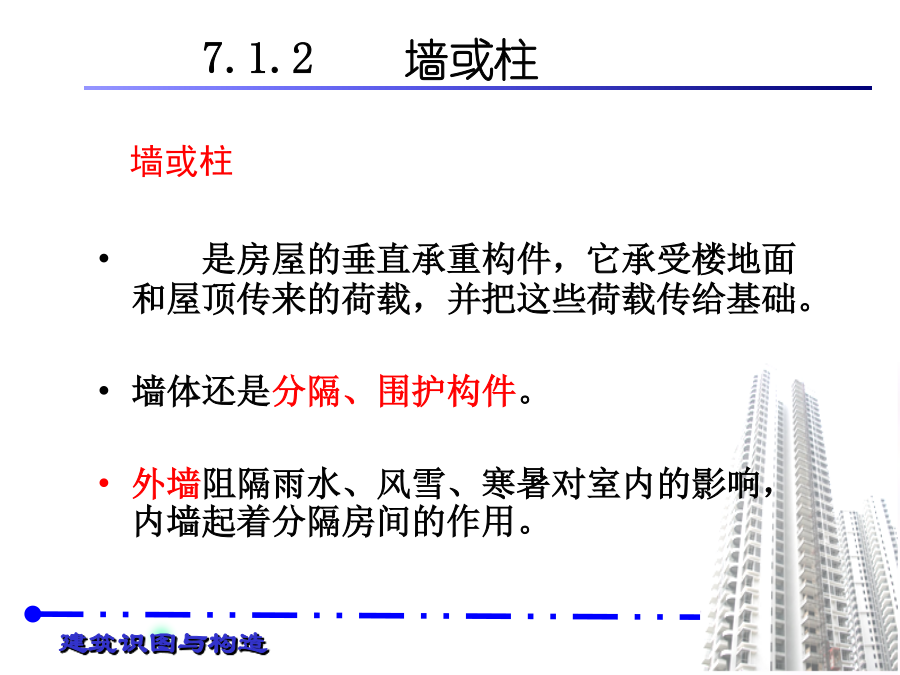

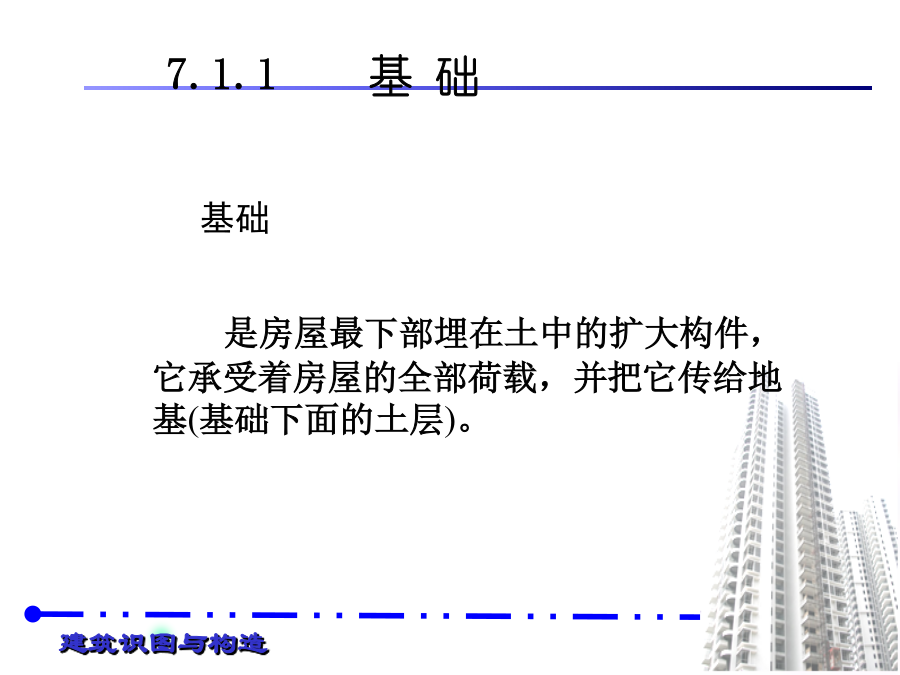

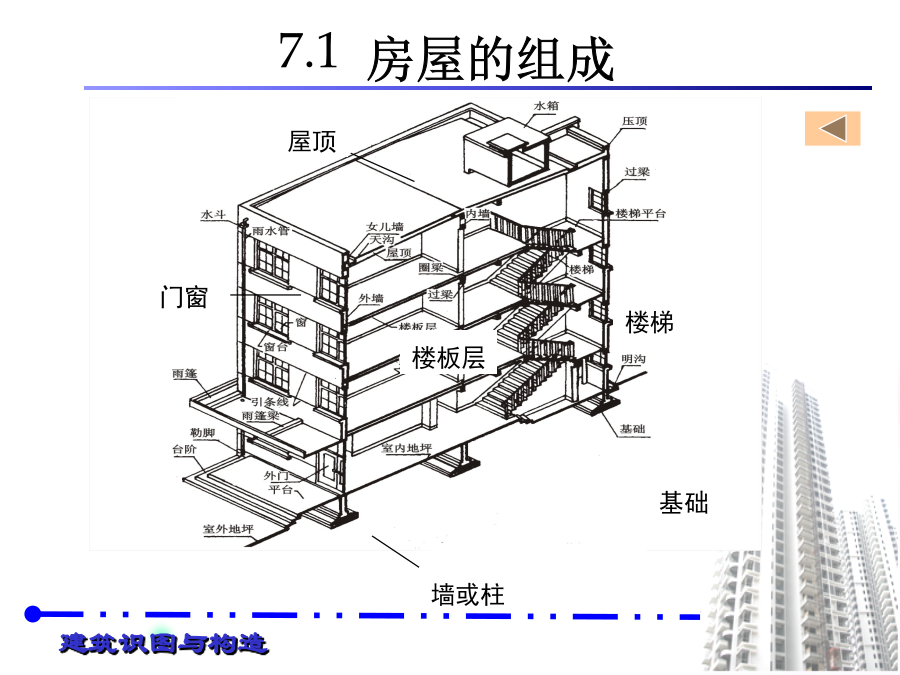

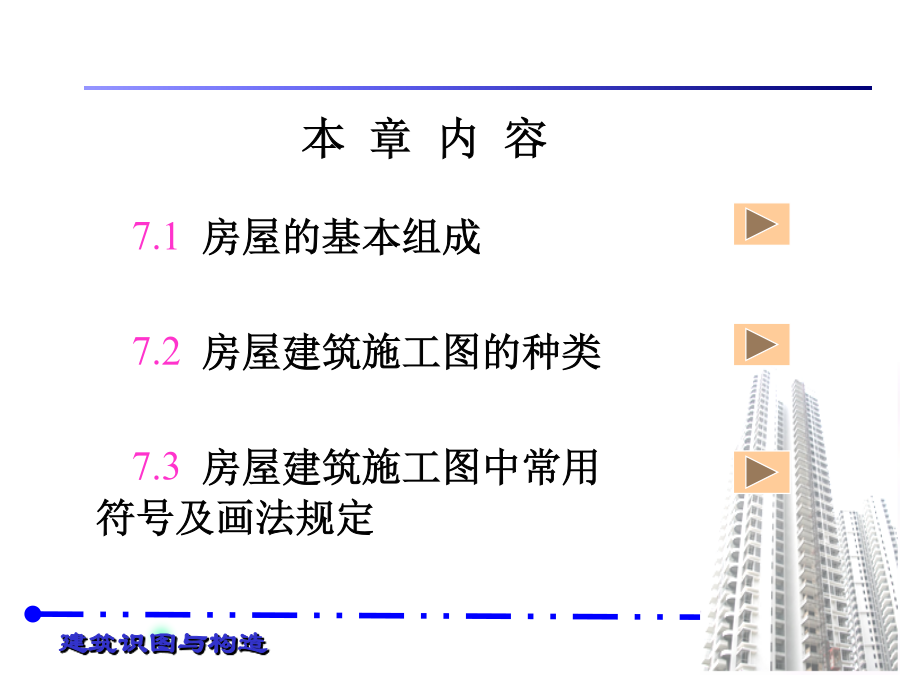

第七章房屋建筑工程施工图概述本章内容7.1房屋的组成7.1.1基础7.1.2墙或柱7.1.3楼板层7.1.4楼梯7.1.5屋顶7.1.6门窗7.2房屋建筑施工图的种类7.2.1.1初步设计阶段7.2.1.2施工图设计阶段7.2.2房屋建筑施工图的组成(2)结构施工图(简称结施)

主要表达承重结构的构件类型、布置情况以及构造作法等。

这类基本图有：基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等(梁、柱、板)。(3)设备施工图(简称设施)

主要表达房屋各专用管线和设备布置及构造等情况。

这类基本图有：给水排水、采暖通风、电气照明等设备的平面布置图、系统图和施工详图。(4)装饰施工图

是反映建筑室内外装修做法的施工图。

这类基本图有：装饰设计说明、装饰平面图、装饰立面图和装饰详图。
整套房屋施工图的编排顺序是：首页图(包括图纸目录、设计总说明、汇总表等)、建筑施工图、结构施工图、设备施工图。
各专业施工图的编排顺序是：基本图在前、详图在后；总体图在前、局部图在后；主要部分在前、次要部分在后；先施工的图在前、后施工的图在后等。
在土建工程施工图中一般没有装饰施工图，装饰施工图另外装订。
7.2.3房屋建筑施工图的特点7.3房屋建筑施工图中常用的符号及画法7.3.2标高2、标高的表示法

标高符号按图7.2(b)所示形式用细实线画出。

短横线是需标注高度的界线，长横线之上或之下注出标高数字，如图7.2(c)所示。

总平面图上的标高符号，宜用涂黑的三角形表示，具体画法见图7.2(a)。图7.2标高符号标高数字应以米为单位，注写到小数点后第三位。在数字后面不注写单位，如图7.2所示。

零点标高应注写成±0.000，低于零点的负数标高前应加注“-”号，高于零点的正数标高前不注“+”，如图7.2所示。

当图样的同一位置需表示几个不同的标高时，标高数字可按图7.2(e)的形式注写。7.3.3定位轴线定位轴线应用细单点长画线绘制，轴线末端画细实线圆圈，直径为8～10mm。

定位轴线圆的圆心，应在定位轴线的延长线或延长线的折线上，且圆内应注写轴线编号，如图7.3所示。图7.3定位轴线的编号与顺序平面图上定位轴线的编号，宜标注在图样的下方与左侧。如图7.3所示

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号，如图7.4所示。

对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如图7.5所示。
图7.4附加轴线的编号图7.5详图的轴线编号7.3.4索引符号与详图符号表7.1详图符号与索引符号续表7.17.3.5引出线图7.6引出线图7.7共用引出线图7.8多层构造引出线7.3.6指北针图7.9指北针
