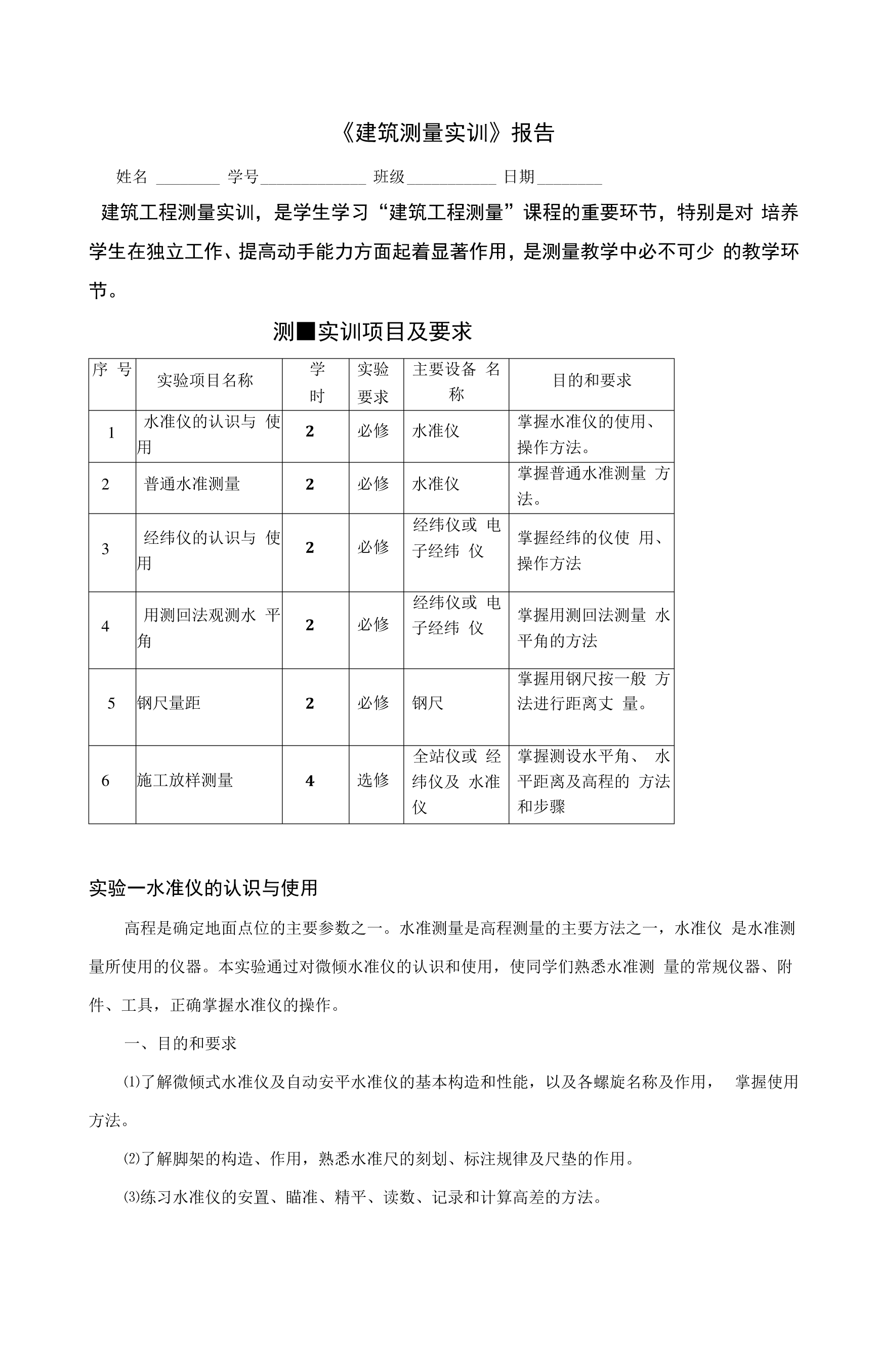

《建筑测量实训》报告

姓名________学号_____________班级___________日期________
建筑工程测量实训，是学生学习“建筑工程测量”课程的重要环节，特别是对培养

学生在独立工作、提高动手能力方面起着显著作用，是测量教学中必不可少的教学环

节。
测■实训项目及要求

序号学实验主要设备名
实验项目名称目的和要求
时要求称
水准仪的认识与使掌握水准仪的使用、
12必修水准仪
用操作方法。
掌握普通水准测量方
2普通水准测量2必修水准仪
法。
经纬仪或电
经纬仪的认识与使掌握经纬的仪使用、
32必修子经纬仪
用操作方法

经纬仪或电
用测回法观测水平掌握用测回法测量水
42必修子经纬仪
角平角的方法

掌握用钢尺按一般方
5钢尺量距2必修钢尺法进行距离丈量。

全站仪或经掌握测设水平角、水
6施工放样测量4选修纬仪及水准平距离及高程的方法
仪和步骤

实验一水准仪的认识与使用

高程是确定地面点位的主要参数之一。水准测量是高程测量的主要方法之一，水准仪是水准测

量所使用的仪器。本实验通过对微倾水准仪的认识和使用，使同学们熟悉水准测量的常规仪器、附

件、工具，正确掌握水准仪的操作。

一、目的和要求

⑴了解微倾式水准仪及自动安平水准仪的基本构造和性能，以及各螺旋名称及作用，掌握使用

方法。

⑵了解脚架的构造、作用，熟悉水准尺的刻划、标注规律及尺垫的作用。

⑶练习水准仪的安置、瞄准、精平、读数、记录和计算高差的方法。
二、仪器和工具

⑴每组微倾式水准仪1台、脚架1个、水准尺2根、尺垫2个、记录纸若干。

⑵自备：2H铅笔、草稿纸。

三、方法步骤

⑴仪器介绍。指导教师现场通过演示讲解水准仪的构造、安置及使用方法：水准尺的刻划、标

注规律及读数方法。

⑵选择场地架设仪器。从仪器箱中取水准仪时，注意仪器装箱位置，以便用后装箱。

⑶认识仪器。对照实物正确说出仪器的组成部分，各螺旋的名称及作用。

⑷粗整平。先用双手按相对（或相反）方向旋转一对脚螺旋，观察圆水准器气泡移动方向与左

手拇指运动方向之间运行规律，再用左手旋转第三个脚螺旋，经过反复调整使圆水准器气泡居中。

⑸瞄准。先将塑远镜对准明亮背景，旋转目镜调焦螺旋，使十字丝清晰；再用望远镜瞄准器照

准竖立于测点的水准尺，旋转对光螺旋进行对光：最后旋转微动螺旋，使十字丝的竖丝位于水准尺中

线位置上或尺边线上，完成对光，并消除视差。

⑹精平。旋转微倾螺旋，从符合式气泡观测窗观察气泡的移动，使两端气泡吻合。

⑺读数。用十字丝中丝读取米、分米、厘米、估读出亳米位数字，并用铅笔记录。

如图1所示，十字丝中丝的读数为0907mm,或0.907m。十字丝卜丝的读数为0989mm（或0.989

m）,十字丝上丝的读数为0825mm（或0.825m）。

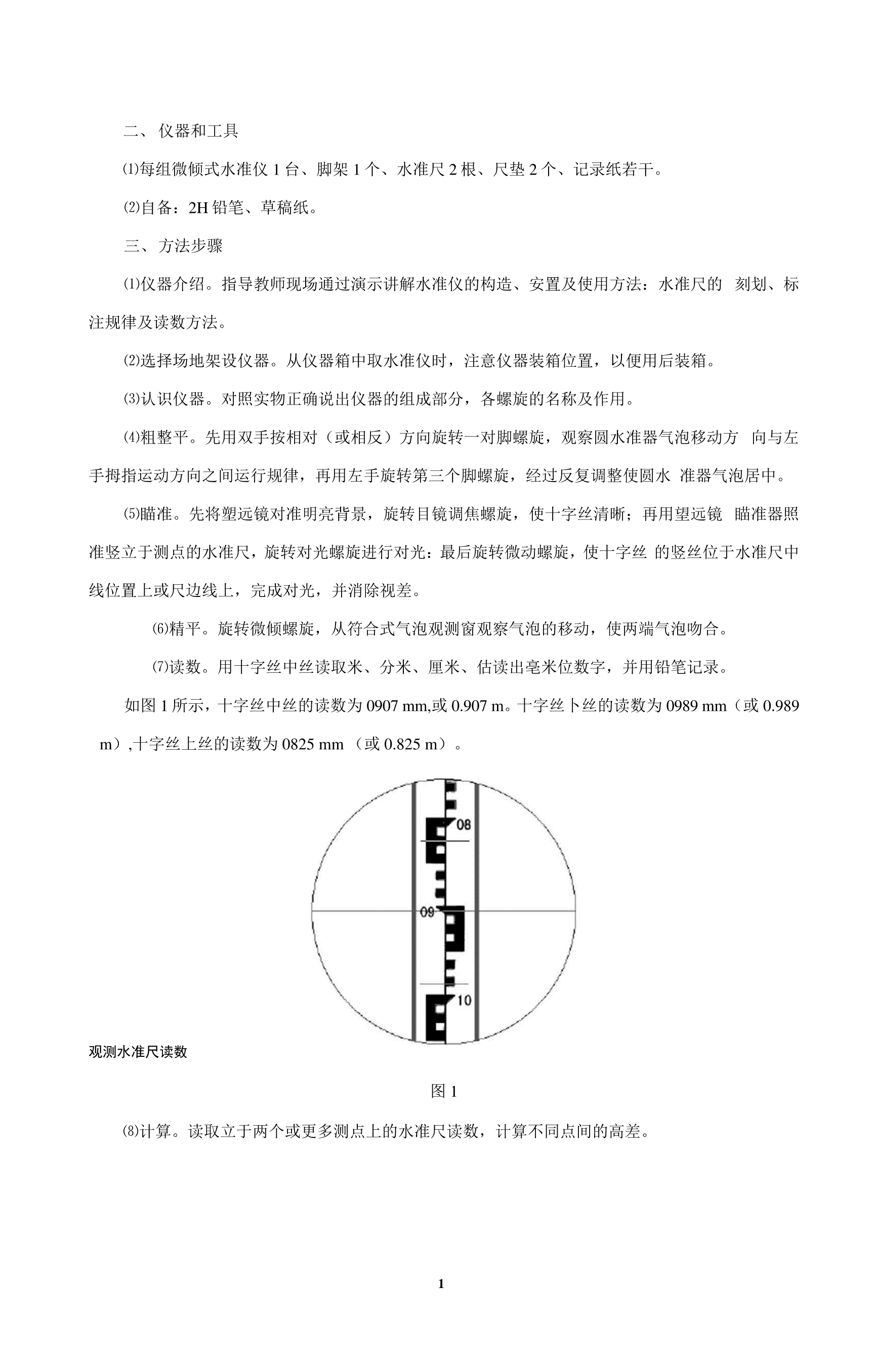

观测水准尺读数

图1

⑻计算。读取立于两个或更多测点上的水准尺读数，计算不同点间的高差。

1

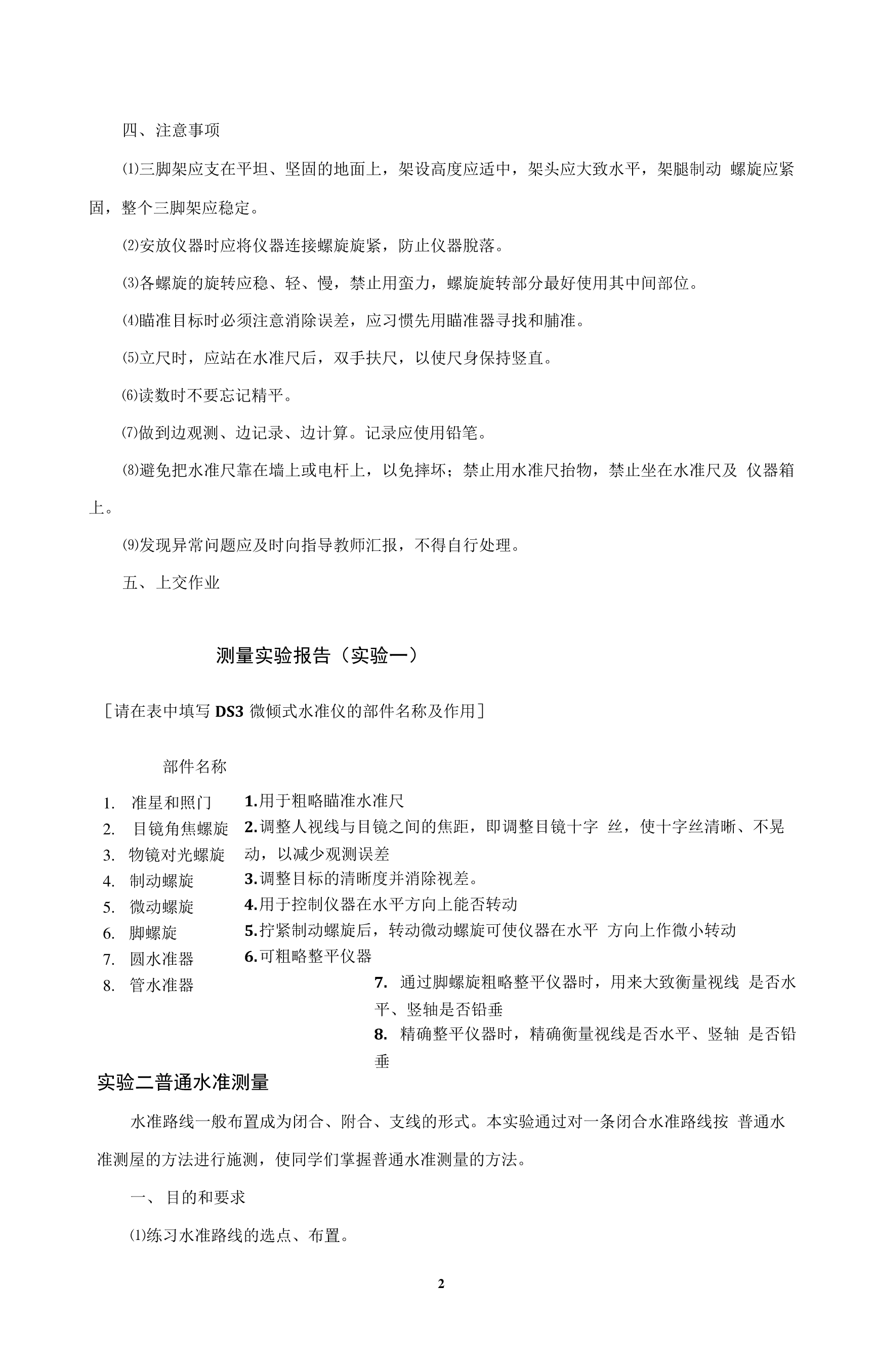

四、注意事项

⑴三脚架应支在平坦、坚固的地面上，架设高度应适中，架头应大致水平，架腿制动螺旋应紧

固，整个三脚架应稳定。

⑵安放仪器时应将仪器连接螺旋旋紧，防止仪器脫落。

⑶各螺旋的旋转应稳、轻、慢，禁止用蛮力，螺旋旋转部分最好使用其中间部位。

⑷瞄准目标时必须注意消除误差，应习惯先用瞄准器寻找和脯准。

⑸立尺时，应站在水准尺后，双手扶尺，以使尺身保持竖直。

⑹读数时不要忘记精平。

⑺做到边观测、边记录、边计算。记录应使用铅笔。

⑻避免把水准尺靠在墙上或电杆上，以免摔坏；禁止用水准尺抬物，禁止坐在水准尺及仪器箱

上。

⑼发现异常问题应及时向指导教师汇报，不得自行处理。

五、上交作业

测量实验报告（实验一）

［请在表中填写DS3微倾式水准仪的部件名称及作用］

部件名称

1.准星和照门1.用于粗略瞄准水准尺
2.目镜角焦螺旋2.调整人视线与目镜之间的焦距，即调整目镜十字丝，使十字丝清晰、不晃
3.物镜对光螺旋动，以减少观测误差
4.制动螺旋3.调整目标的清晰度并消除视差。
5.微动螺旋4.用于控制仪器在水平方向上能否转动
6.脚螺旋5.拧紧制动螺旋后，转动微动螺旋可使仪器在水平方向上作微小转动
7.圆水准器6.可粗略整平仪器
8.管水准器7.通过脚螺旋粗略整平仪器时，用来大致衡量视线是否水
平、竖轴是否铅垂
8.精确整平仪器时，精确衡量视线是否水平、竖轴是否铅
垂
实验二普通水准测量

水准路线一般布置成为闭合、附合、支线的形式。本实验通过对一条闭合水准路线按普通水

准测屋的方法进行施测，使同学们掌握普通水准测量的方法。

一、目的和要求

⑴练习水准路线的选点、布置。

2

⑵掌握普通水准测量路线的观测、记录、计算检核以及集体配合
