竣工图演示文稿.ppt

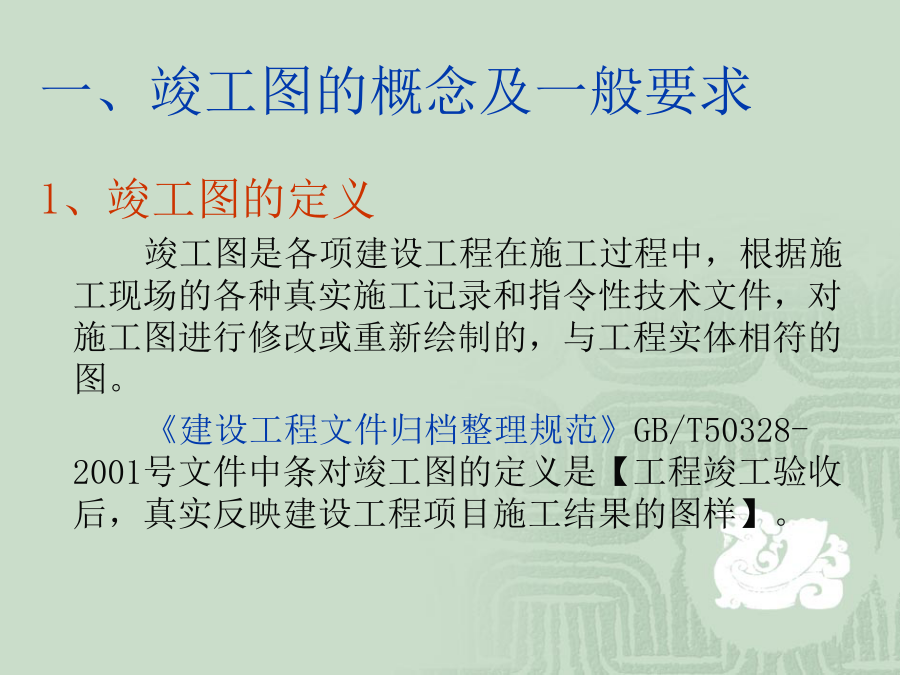

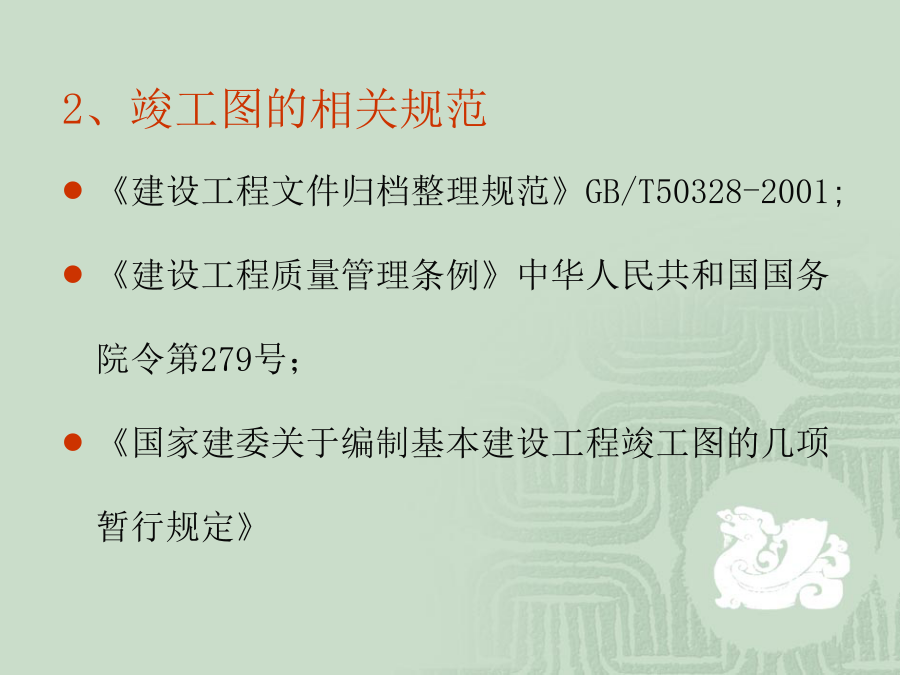

竣工图纸编制及归档质量要求一、竣工图的概念及一般要求2、竣工图的相关规范
《建设工程文件归档整理规范》GB/T50328-2001;
《建设工程质量管理条例》中华人民共和国国务院令第279号；

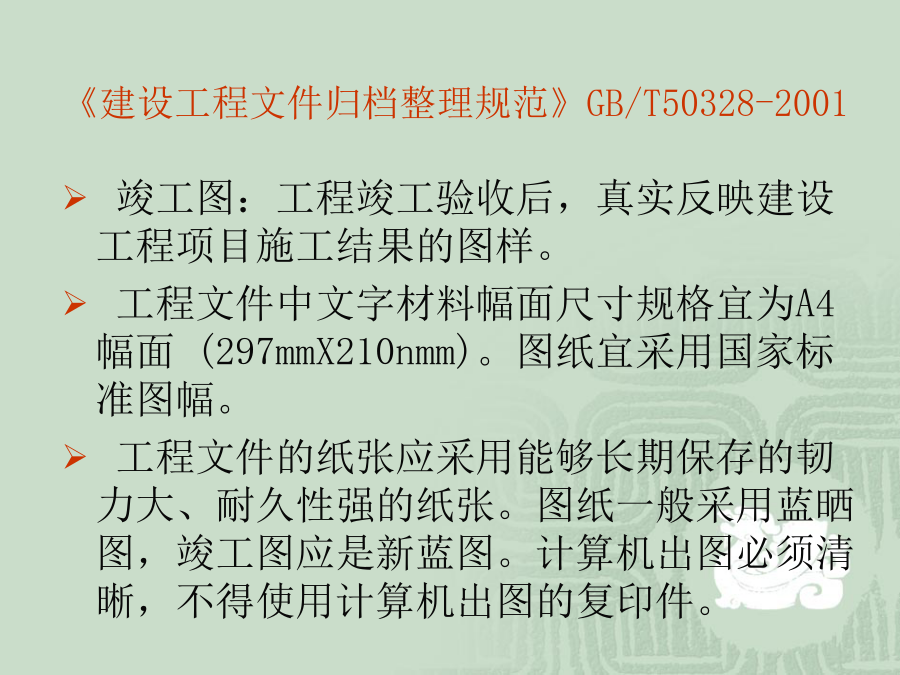

《国家建委关于编制基本建设工程竣工图的几项暂行规定》《建设工程文件归档整理规范》GB/T50328-2001
竣工图：工程竣工验收后，真实反映建设工程项目施工结果的图样。
工程文件中文字材料幅面尺寸规格宜为A4幅面(297mmX210nmm)。图纸宜采用国家标准图幅。
工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。图纸一般采用蓝晒图，竣工图应是新蓝图。计算机出图必须清晰，不得使用计算机出图的复印件。4.2.8所有竣工图均应加盖竣工图章。1、竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。2、竣工图章示例如下：3、竣工图章尺寸为：50mmX80mm。
4、竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。
4.2.9利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1／3的，应当重新绘制竣工图。
4.2.10不同幅面的工程图纸应按《技术制图复制图的折叠方法》(GB／10609．3--89)统一折叠成A4幅面(297mm×210mm)，图标栏露在外面。二、竣工图的意义和作用三、竣工图标准图要素四、竣工图编制的依据五、编制竣工图的方法（二）重新绘制竣工图
利用设计单位提供的电子版CAD图修改编制，为了统一工程项目竣工图的格式，建设单位可委托设计或施工等其他单位将所有变更内容修改补充完整,重新绘制新版竣工图。重新绘制的新版竣工图编制方法主要有以下两种方式：
1、由原设计院（公司）编制的竣工图必须加盖“出图专用章”，建筑和结构专业图纸加盖“注册建筑或结构工程师资质章”，相关设计人员签署完善；2、由第三方（施工单位或建设方委托的单位）编制的竣工图，不需加盖原设计单位“出图专用章”和“注册建筑或结构工程师资质章”，但必须保留原设计单位图签栏和所有原内容（含设计人员信息、图号、日期、图别等），并在紧挨原图签栏左下或右上空白处增加竣工图编制单位的副图签栏，相关人员签署完善(编制单位图签栏样式参照附件)；
六、竣工图的一般归档要求六、竣工图的一般归档要求5、每张折叠的图纸不必打页号，直接在右上角空白处加盖归档章。

6、竣工图的所有修改和签字应使用不褪色黑色绘图墨水，图面整洁、字迹工整清晰。
7、其他相关卷内目录、备考表、卷盒填写方式详整理课程。
谢谢！
