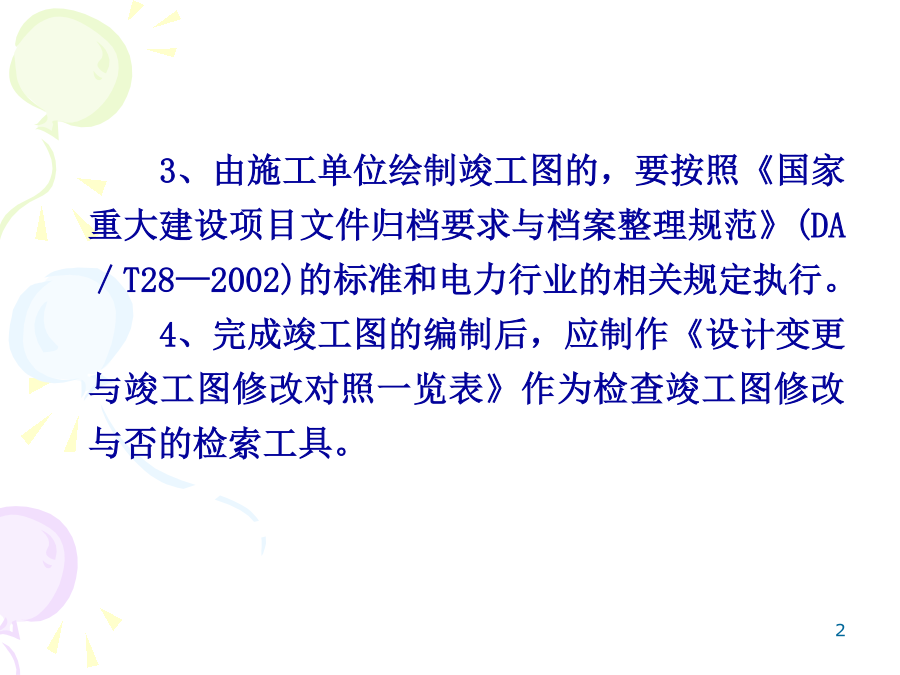

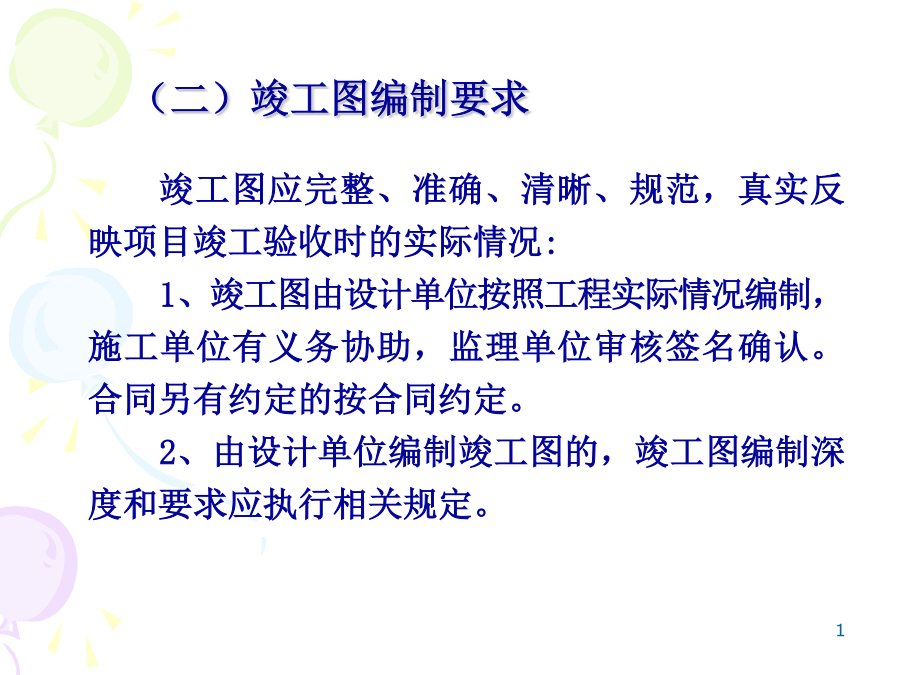

（二）竣工图编制要求3、由施工单位绘制竣工图的，要按照《国家重大建设项目文件归档要求与档案整理规范》(DA／T28—2002)的标准和电力行业的相关规定执行。

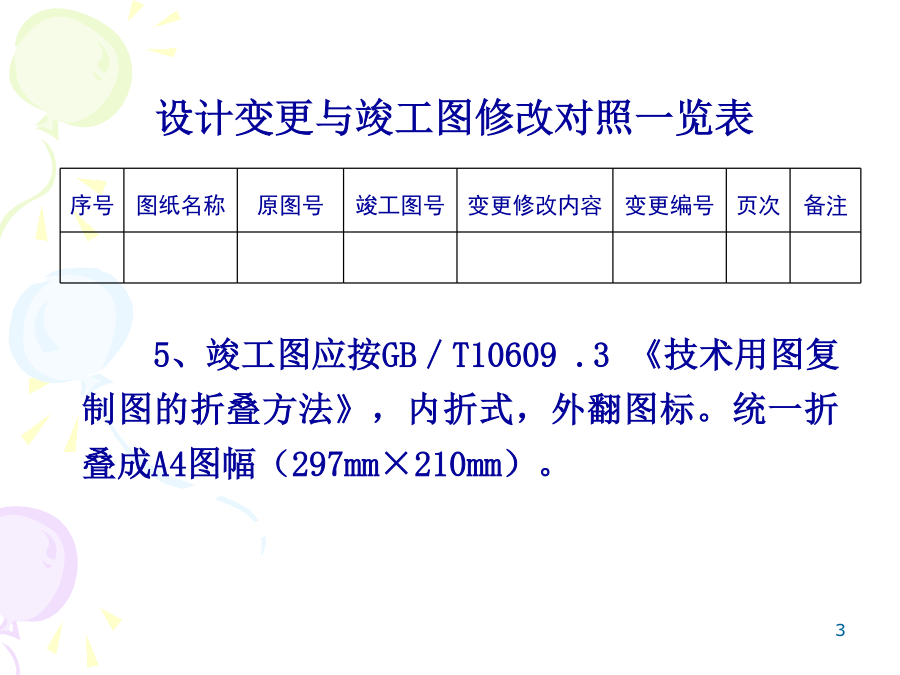

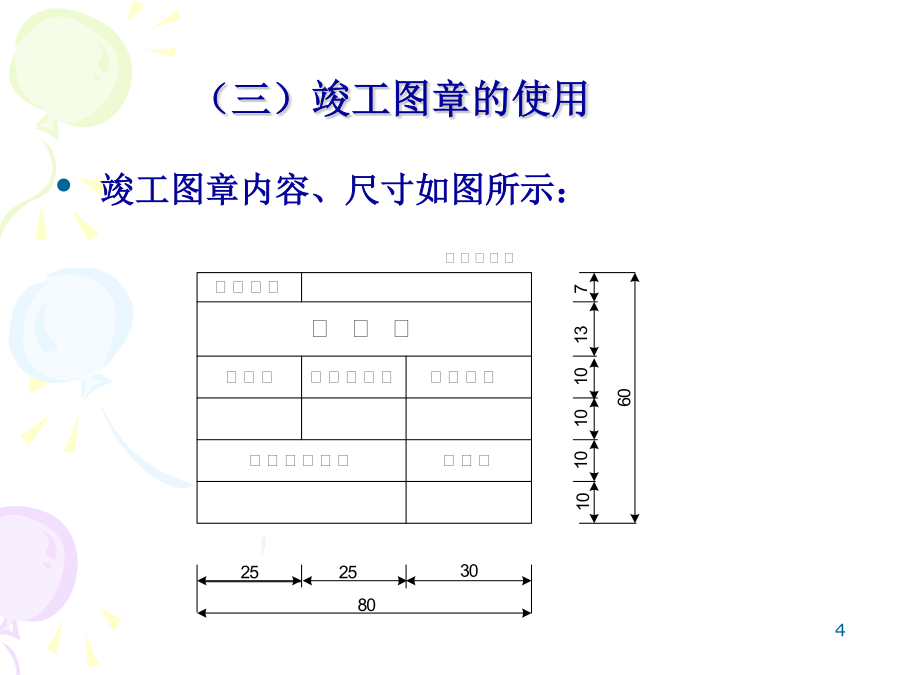

4、完成竣工图的编制后，应制作《设计变更与竣工图修改对照一览表》作为检查竣工图修改与否的检索工具。设计变更与竣工图修改对照一览表（三）竣工图章的使用竣工图章应使用红色印泥，
盖在标题栏附近空白处若标题栏附近空白处太小，无法盖竣工图章，
可在图面适当空白处盖竣工图章，尽量不压线。若正面无法盖竣工图章，可盖在图档的背面处。所有竣工图应由编制单位逐张加盖并签署竣工图章，竣工图章中的内容填写应齐全、清楚，不得代签。

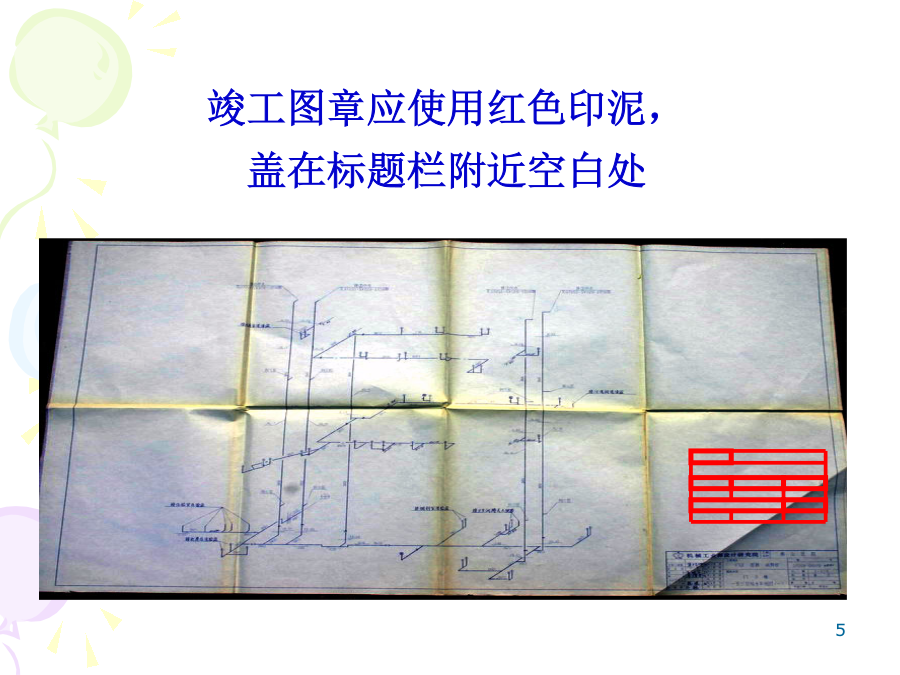

竣工图章应使用红色印泥，盖在标题栏附近空白处。（四）竣工图的审核国外引进项目、引进技术或由外方承包的建设项目，外方提供的竣工图应由外方签字确认。⒈幅面采用国际标准A4型（297mm×210mm），图样折叠时应将图面折向内方，标题栏露在右下角。
⒉图纸采用不装订的折叠方法。
⒊应在每张图纸的右上角加盖档号章。原张图纸第1折图面向外图面向内第4折，图纸对折，完成折叠工序。
