通信管道与线路工程制图与图形符号.ppt

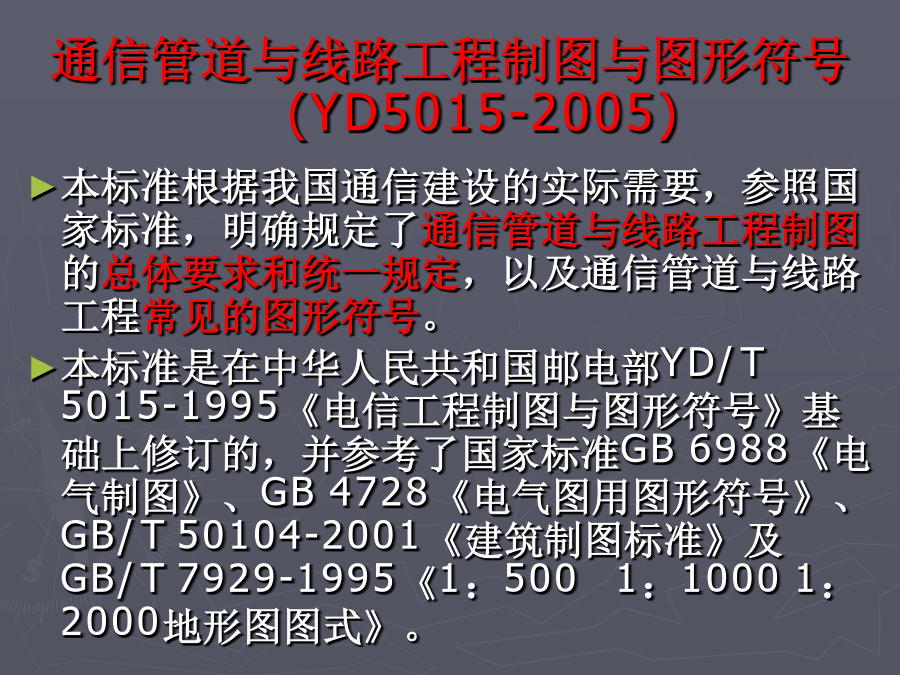

通信管道与线路工程制图与图形符号(YD5015-2005)为了使通信工程中管道和线路图纸做到规格统一，画法一致、图面清晰，符合施工、存档和生产维护要求，有利于提高制图效率、保证制图质量和适应通信工程建设的需要，特制定本标准。

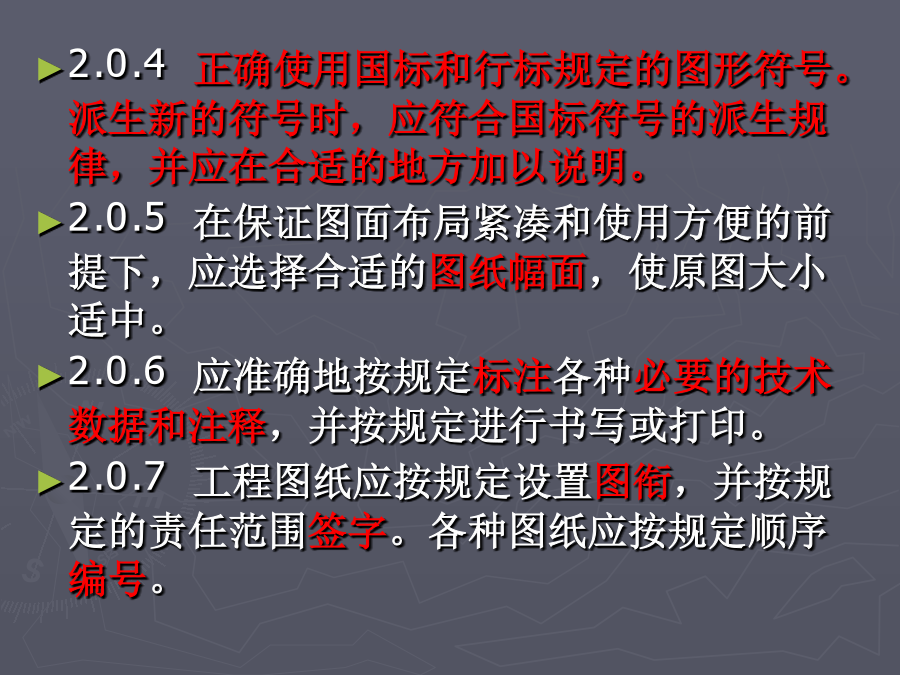

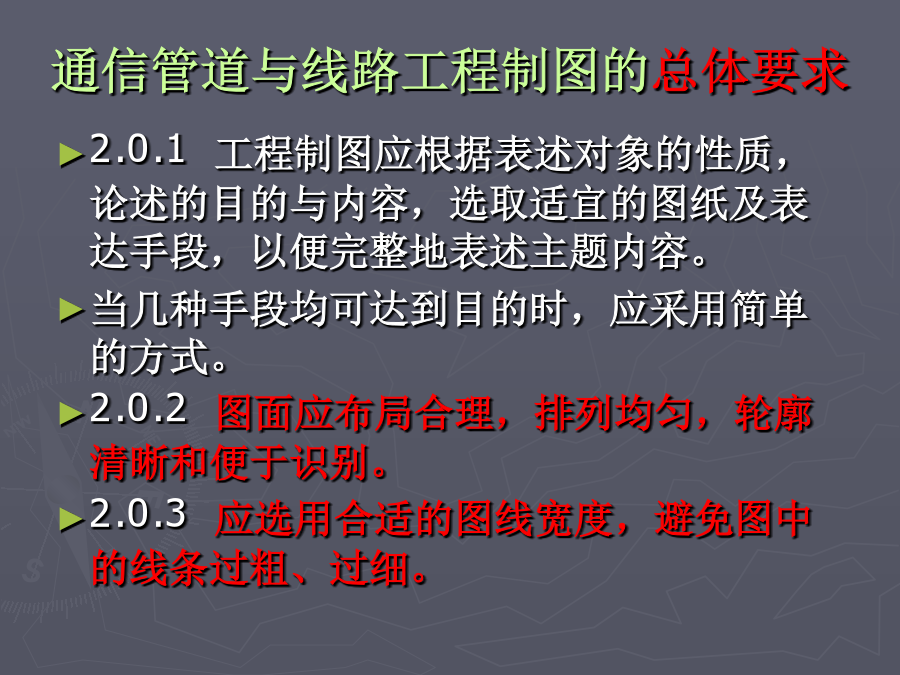

本标准由通信工程制图统一规定和图形符号两部分组成。通信工程制图统一规定中未明确的问题，应按国家标准的要求进行。本标准未规定的图形符号，可使用国家标准中有关的符号，或按国家标准的规定进行派生。通信管道与线路工程制图的总体要求2.0.4正确使用国标和行标规定的图形符号。派生新的符号时，应符合国标符号的派生规律，并应在合适的地方加以说明。
2.0.5在保证图面布局紧凑和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。
2.0.6应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。

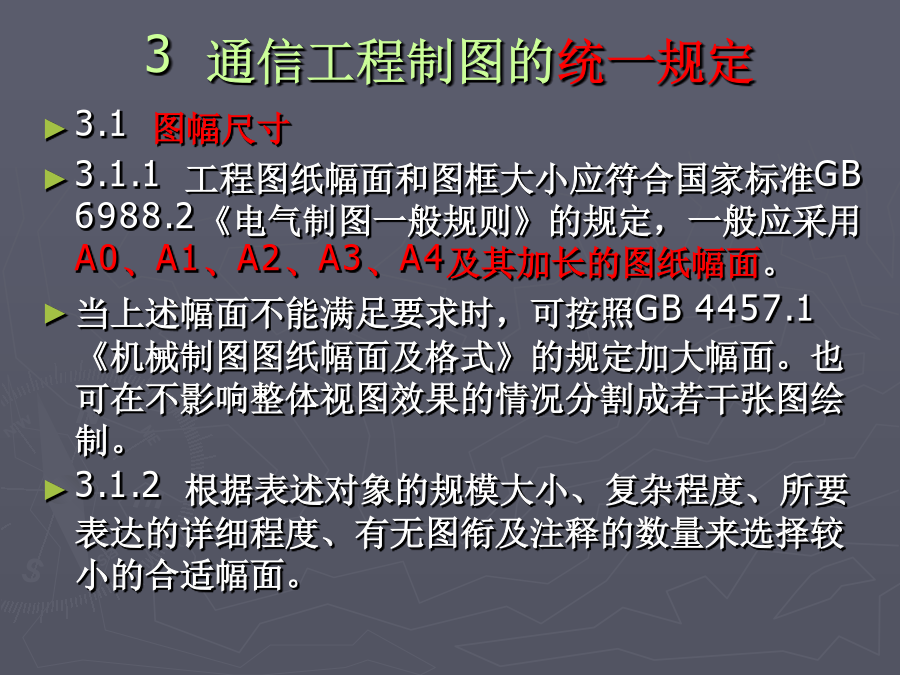

2.0.7工程图纸应按规定设置图衔，并按规定的责任范围签字。各种图纸应按规定顺序编号。3通信工程制图的统一规定3.2图线型式及其应用3.2.1线型分类及其用途3.2.2图线宽度可从以下系列中选用：
0.25mm，0.3mm，0.35mm，0.5mm，0.6mm，0.7mm，1.0mm，1.2mm，1.4mm。
3.2.3通常只选用两种宽度的图线。粗线的宽度为细线宽度的两倍，主要图线粗些，次要图线细些。
对复杂的图纸也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。但线宽种类也不宜过多。
3.2.4使用图线绘图时，应使图形的比例和配线协调恰当，重点突出，主次分明。在同一张图纸上，按不同比例绘制的图样及同类图形的图线粗细应保持一致。
3.2.5细实线为最常用的线条。在以细实线为主的图纸上，粗实线主要用于主线路、图纸的图框及需要突出的线路等处。
指引线、尺寸标注线应使用细实线。3.2.6当需要区分新安装的设备时，则粗线表示新建，细线表示原有设施，虚线表示规划预留部分。
3.2.7平行线之间的最小间距不宜小于粗线宽度的两倍，且不能小于0.7mm。
3.2.8在使用线型及线宽表示用途有困难时，可用不同颜色区分。3.3比例
3.3.1对于建筑平面图、平面布置图、管道及光电缆线路图等图纸，一般按比例绘制；方案示意图、系统图、原理图等可不按比例绘制，但应按工作顺序、线路走向、信息流向排列。
3.3.2对于平面布置图、线路图和区域规划性质的图纸，推荐比例为：
1：10，1：20，1：50，1：100，1：200，1：500，1：1000，1：2000，1：5000，1：10000，1：50000等。
3.3.3对于设备加固图及零件加工图等图纸推荐的比例为：1：2，1：4等。
3.3.4应根据图纸表达的内容深度和选用的图幅，选择合适的比例。
对于通信线路及管道类的图纸，为了更方便地表达周围环境情况，可采用沿线路方向按一种比例，而周围环境的横向距离采用另外的比例，或示意性绘制。3.4尺寸标注3.4.3尺寸界线用细实线绘制。由图形的轮廓线、轴线或对称中心线引出，也可利用轮廓线、轴线或对称中心线作尺寸界线。尺寸界线一般应与尺寸线垂直。
3.4.4尺寸线的终端，可以采用箭头或斜线两种形式，但同一张图中只能采用一种尺寸线终端形式，不得混用。
采用箭头形式时，两端应画出尺寸箭头，指到尺寸界线上，表示尺寸的起止。尺寸箭头宜用实心箭头，箭头的大小应按可见轮廓线选定，其大小在图中应保持一致。
采用斜线形式时，尺寸线与尺寸界线必须相互相垂直。斜线用细实线，且方向及长短应保持一致。斜线方向为以尺寸线为准，逆时针方向旋转45°，斜线长短约等于尺寸数字的高度。
3.4.5有关建筑用尺寸标注，可按GB/T50104-2001《建筑制图标准》要求标注。3.5字体及写法3.5.2图中的“技术要求”、“说明”或“注”等字样，应写在具体文字的左上方，并使用比文字内容大一号的字体书写。具体内容多于一项时，应按下列顺序号排列：
1、2、3…
（1）、（2）、（3）…
①、②、③…
3.5.3在图中所涉及数量的数字，均应用阿拉伯数字表示。计量单位应使用国家颁布的法定计量单位。3.6图衔设计阶段常用专业代号：应符合表的规定用于大型工程中分省、分业务区编制时的区分标识，可以是数字1、2、3或拼音字母的字头等。
用于区分同一单项工程中不同的设计分册（如不同的站册），一般用数字（分册号）、站名拼音字头或相应汉字表示。
图纸代号：为工程计划号、设计阶段代号、专业代号相同的图纸间的区分号，应采用阿拉伯数字简单地编制（同一图号的系列图纸用括号内加注分号表示）。3.7注释、标志和技术数据当用分式表示时，可采用以下模式：
A—B
N—————F
C—D
其中：N为设备编号，一般靠前或靠上放；
A、B、C、D为不同的标注内容，可增可减；
F为敷设方式，一般靠后放。
当设计中需表示本工程
