串口工作方式
5.1方式0同步移位寄存器方式，比特率固定为fosc/12。
常用于外接移位寄存器，以扩展并行I/O口，SM2位必须为0。

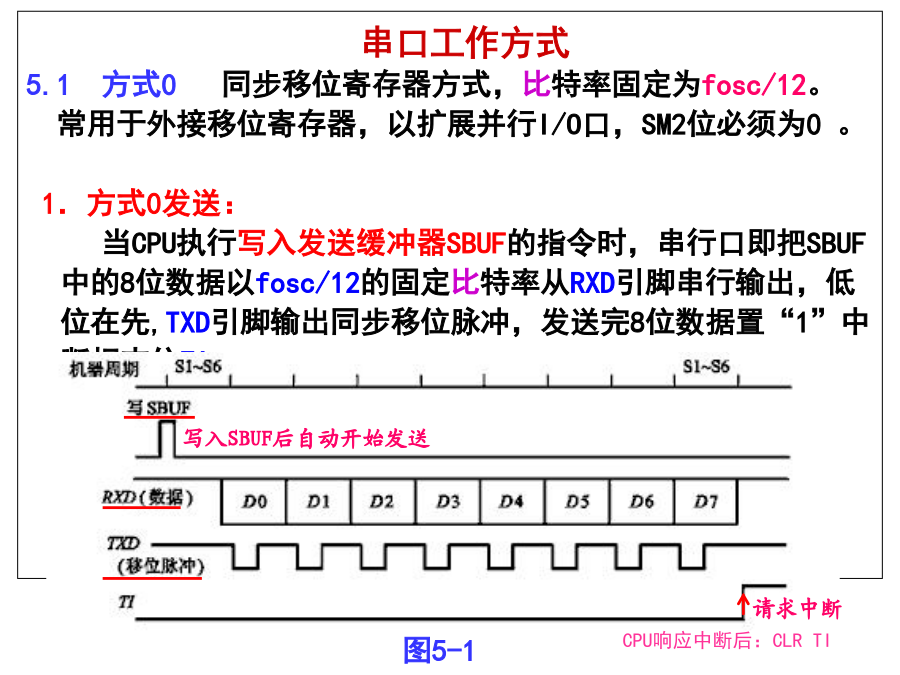

1．方式0发送：
当CPU执行写入发送缓冲器SBUF的指令时，串行口即把SBUF中的8位数据以fosc/12的固定比特率从RXD引脚串行输出，低位在先,TXD引脚输出同步移位脉冲，发送完8位数据置“1”中断标志位TI
5.2.2用74LS164扩展并行输出口
74LS164：8位串入并出移位寄存器。
图是利用74LS164扩展二个8位并行输出口的接口电路。
.2．方式0接收
向串口的SCON写入控制字（置为方式0，并置“1”REN位，同时RI=0）时，串行口即开始接收数据。RXD为数据输入端，TXD为移位脉冲信号输出端，也以fosc/12的固定比特率，当收到8位数据时置“1”RI。表示一帧数据接收完，时序如下：5.2.1用74LS165扩展并行输入口5.2.2方式1：8位异步收发，比特率可变（由定时器控制）
SM0、SM1=01
方式1一帧数据为10位，1个起始位（0），8个数据位，1个停止位（1），先发送或接收最低位。帧格式如图7-7：1．方式1发送

2．方式1接收
5.3.1比特率的制定方法
方式0、方式2的比特率是固定的；方式1、方式3比特率由定时器T1的溢出率来确定。
5.3.2定时器T1产生比特率的计算
（1）方式0波特率=时钟频率fosc×1/12，不受SMOD位的值的影响。若fosc=12MHz，比特率为fosc/12即1Mb/s。
（2）方式2波特率=（2SMOD/64）×fosc
若fosc=12MHz:SMOD=0比特率=187.5kb/s；
SMOD=1比特率=375kb/s
（3）方式1或方式3时，比特率为：
比特率=（2SMOD/32）×T1的溢出率
=fosc/12/(T1计数次数)×（2SMOD/32）
实际设定比特率时，T1常设置为方式2定时（自动装初值）这种方式不仅操作方便，也可避免因软件重装初值而带来的定时误差。P.110MCS-51单片机串行接口的硬件有两个数据缓冲寄存器SBUF，一个输入移位寄存器，一个串行控制寄存器SCON和一个特殊功能寄存器PCON等组成。7.1.2特殊功能寄存器PCON串行口的4种工作方式方式0——移位寄存器输入/输出方式方式0用于扩展并行I/O口方式0用于扩展并行I/O口方式0用于扩展并行I/O口方式0用于扩展并行I/O口方式0用于扩展并行I/O口方式0用于扩展并行I/O口方式0用于扩展并行I/O口方式1——10位异步接收/发送（波特率可变）方式1（续）方式1（续）方式1用于串行通信方式1用于串行通信方式1用于串行通信方式1用于串行通信方式1用于串行通信方式1用于串行通信7.3单片机串行口的应用功能：把数据从显示缓冲区送到数码管。入口；将要显示的数放在以DIS0为首的8个单元中。出口：把预置的数输出以更新原有的显示。7.3.2串行口扩展的键盘CJNE R1，＃08，LP1SJMP RCVIN1:MOV A，R0ADD A，A JMP ＠A＋DPTR TAB:AJMP OPR0 AJMP OPR1…AJMP OPR7OPR0： … LJMP STARTOPR7： …LJMP STARTEND
