单片机原理及应用.pptx

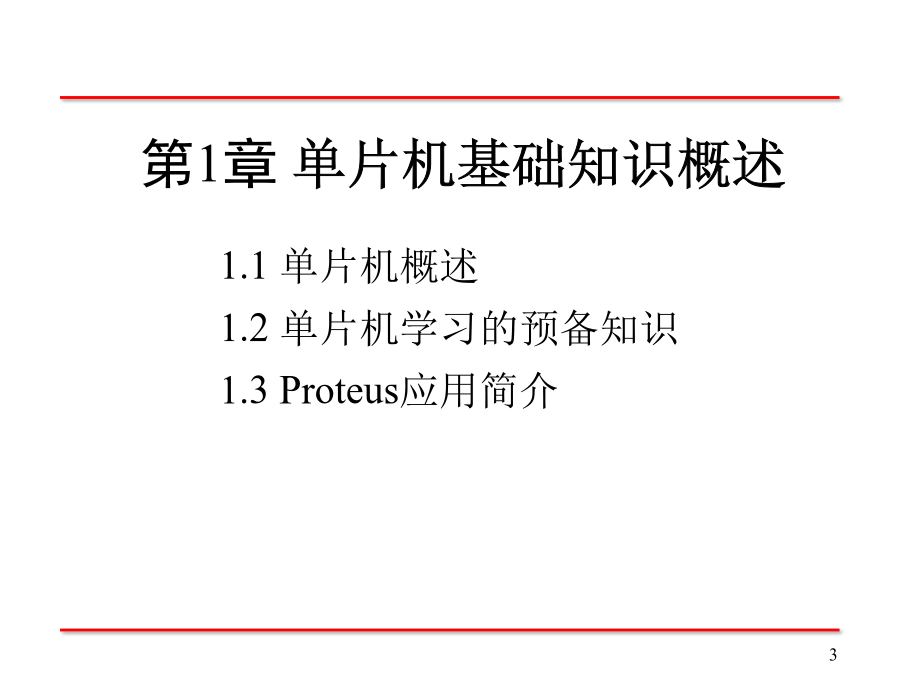

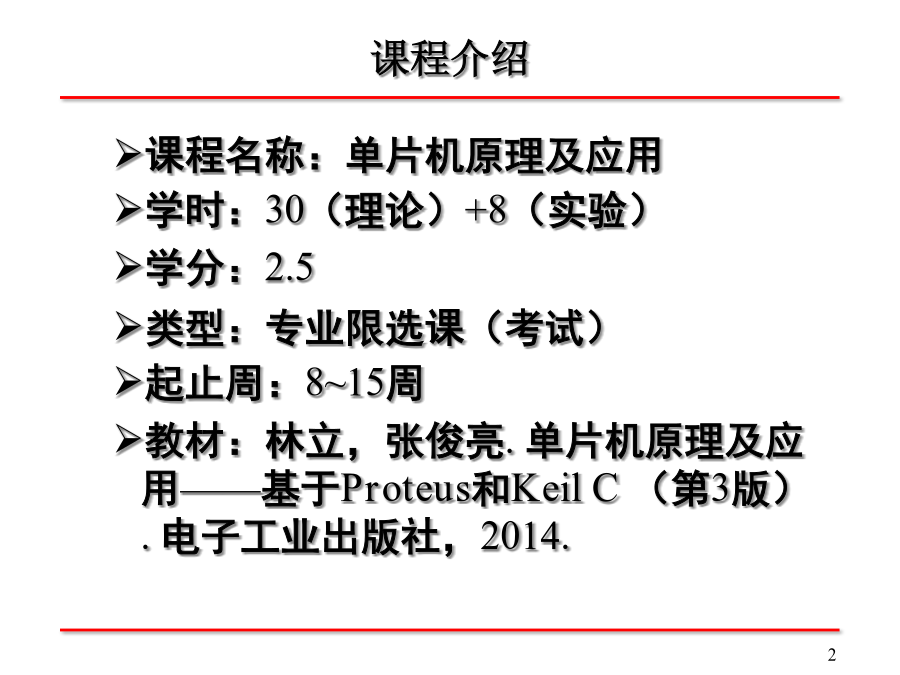

单片机原理及应用课程介绍第1章单片机基础知识概述1.1单片机概述
1.2单片机学习的预备知识
1.3Proteus应用简介1.1单片机概述1.1单片机概述——从微型计算机技术的两大发展分支谈起分支一：通用微型计算机系统
（UniversalmicroComputerSystem）个人计算机（PersonalComputer）分支二：嵌入式计算机系统
（EmbeddedComputerSystem）
ECS——能嵌入到对象体系中，以实现对象体系智能化为目的的一类专用计算机系统PC→电气加固、机械加固，并配置各种接口板卡→IPC（工控机）→嵌入到大型对象系统中（实现智能化）众多小型对象系统（如家电、仪器、工控单元…）无法使用IPC→需要发展一类特殊的嵌入式计算机系统单片计算机（SingleChipMicrocomputer，SCM）（MCU）1.1单片机概述应用单片机的意义应用单片机的意义单片IC（单片机）电子钟单片IC（单片机）电子钟应用单片机的意义单片机应用实例——抽油机节能控制仪研制高能耗原因2：
“产抽不平衡”
油田开采后期，地层供液能力↓
→抽油能力大于供液能力
→抽油机工作效率↓
控制方案
根据实际工况，确定最适接线方式，实施双向动态切换综合上述两种原理——
抽油机自动双向切换与间抽控制技术试验结果
在未使用间抽控制功能的情况下，平均有功功率降低约15%1.1单片机概述单片机的应用到2016年，中国MCU市场规模将达到49.5亿美元，预测期内的复合年度增长率为7.3%。单片机的应用单片机的应用单片机的应用家庭智能管理系统361.1单片机概述单片机发展及其主要品种单片机发展及其主要品种单片机发展及其主要品种单片机发展及其主要品种单片机发展及其主要品种43单片机的发展趋势是高集成度、高性能、低功耗
单片机（SCM）→微控制器（MicroControllerUnit）单片机发展及其主要品种单片机发展及其主要品种单片机发展及其主要品种1.1单片机概述各组成部分既相对独立，又相互交叉硬件系统（RAM，IO，T/C，INT，UART）软件系统接口系统（LED，KEY，AD，DA，IO扩展）单片机本身无开发能力，必须借助开发工具开发应用软件。开发工具——PROTEUS单片机仿真软件KeilC51简介
KeilC51是51单片机软件开发的C语言和汇编语言环境，可以进行纯软件仿真；也可以与Proteus软件联合进行仿真。仿真运行效果第1章单片机基础知识概述
第2章MCS-51单片机结构及原理
第3章单片机的汇编语言与程序设计
第4章单片机的C51语言
第5章单片机的中断系统
第6章单片机的定时器/计数器
第7章单片机的串行通信技术
第8章单片机接口技术
第9章单片机应用系统的设计与开发
附录实验指导课件下载单片机课程学习网站（/）学习方法参考资料1.1单片机概述
1.2单片机学习的预备知识
1.3Proteus应用简介1.2单片机学习的预备知识1.数制2.数制转换（2）十六进制转换成十进制
转换规则：按十六进制表达式展开，按十进制运算求和。(4)十进制整数转换成二、十六进制整数
转换规则：“除基取余”。十进制整数不断除以转换进制基数，直至商为0。每除一次取一个余数，从低位排向高位。3.有符号数的表示方法有符号数有3种编码形式：原码、反码和补码75767778798081824.位—字节—字强调：
1)、字节的表示不可与二进制数的表示相混淆。例如，不应将二进制数“1010B”理解为“1010字节”；
2)、千字节的表示为“KB”，1KB=1024B。例如，64KB=1024B×64=65536B。
5.BCD码用一个字节表示两个十进制的数——压缩的BCD码：
如10000111B表示十进制的87
用一个字节仅表示一位十进制的数——非压缩的BCD码：
如00000111B表示十进制的7BCD码的用途：
可使计算机直接进行十进制数运算6.ASCⅡ码7.基本逻辑门电路（1）与逻辑关系（2）或逻辑关系（3）非逻辑关系（4）与非逻辑关系941.1单片机概述
1.2单片机学习的预备知识
1.3Proteus应用简介Proteus是电路分析与实物仿真软件（ISIS和ARES）
英国LabcenterElectronicsLtd.开发
提供原理图绘制、单片机系统仿真与PCB设计等功能（部分功能类似于Multisim软件）
可仿真多种MCU，如51、AVR，PIC，MSP等
可仿真许多电子元件，如阻容元件、开关、晶体管、集成电路、液晶显示器等
可提供多种调试虚拟仪器，如示波器、信号源等ISIS——智能原理图输入系统单片机系统原理图测频电路原理图可利用线路探针进行电路测量虚拟示波器调幅信号
输出音频信号激励源数字时钟信号激励源单片机汇编程序编译调试应用举例（
