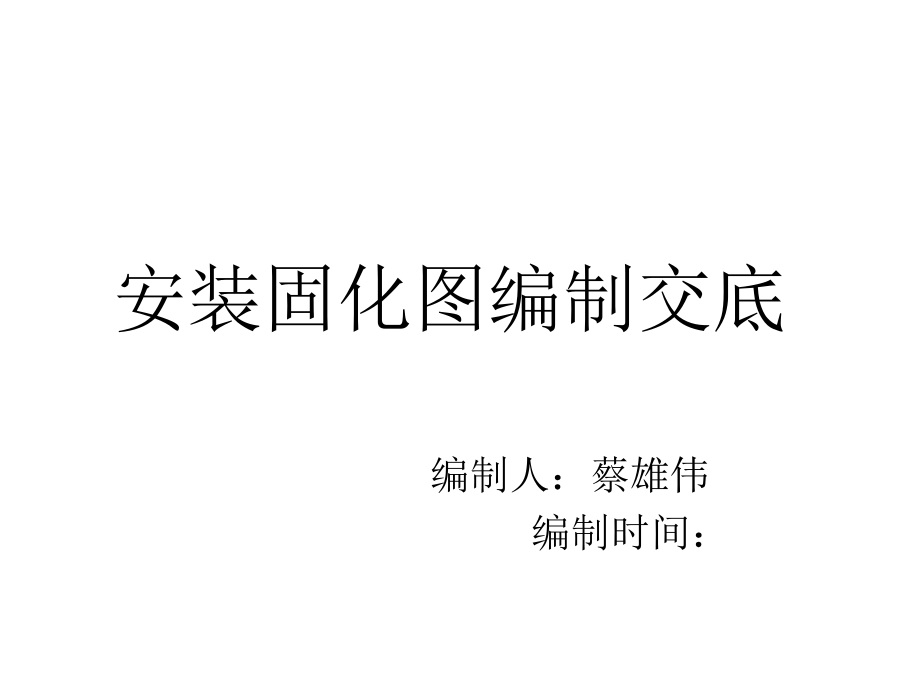

安装固化图编交底.ppt

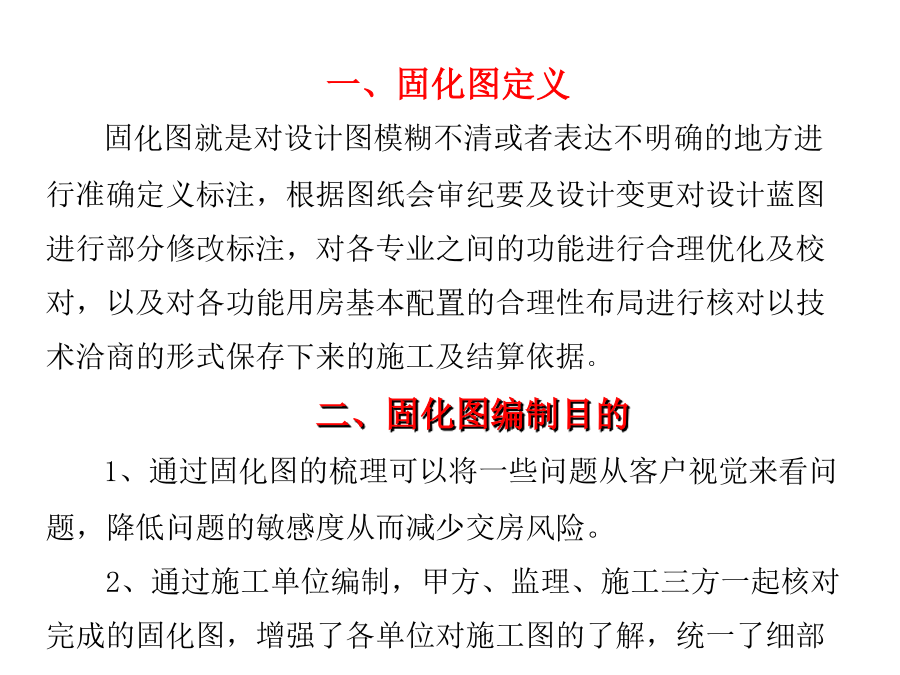

安装固化图编制交底一、固化图定义
固化图就是对设计图模糊不清或者表达不明确的地方进行准确定义标注，根据图纸会审纪要及设计变更对设计蓝图进行部分修改标注，对各专业之间的功能进行合理优化及校对，以及对各功能用房基本配置的合理性布局进行核对以技术洽商的形式保存下来的施工及结算依据。
二、固化图编制目的

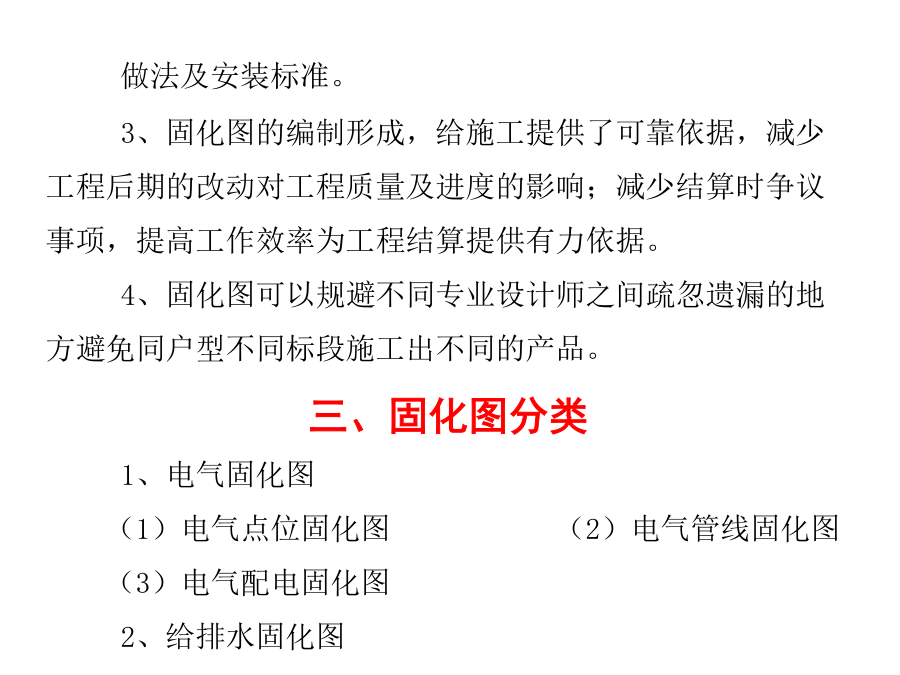

1、通过固化图的梳理可以将一些问题从客户视觉来看问题，降低问题的敏感度从而减少交房风险。
2、通过施工单位编制，甲方、监理、施工三方一起核对完成的固化图，增强了各单位对施工图的了解，统一了细部做法及安装标准。
3、固化图的编制形成，给施工提供了可靠依据，减少工程后期的改动对工程质量及进度的影响；减少结算时争议事项，提高工作效率为工程结算提供有力依据。
4、固化图可以规避不同专业设计师之间疏忽遗漏的地方避免同户型不同标段施工出不同的产品。
三、固化图分类
1、电气固化图
（1）电气点位固化图（2）电气管线固化图
（3）电气配电固化图
2、给排水固化图
（1）套管固化图（2）立管位置固化图
（3）给排水支管固化图

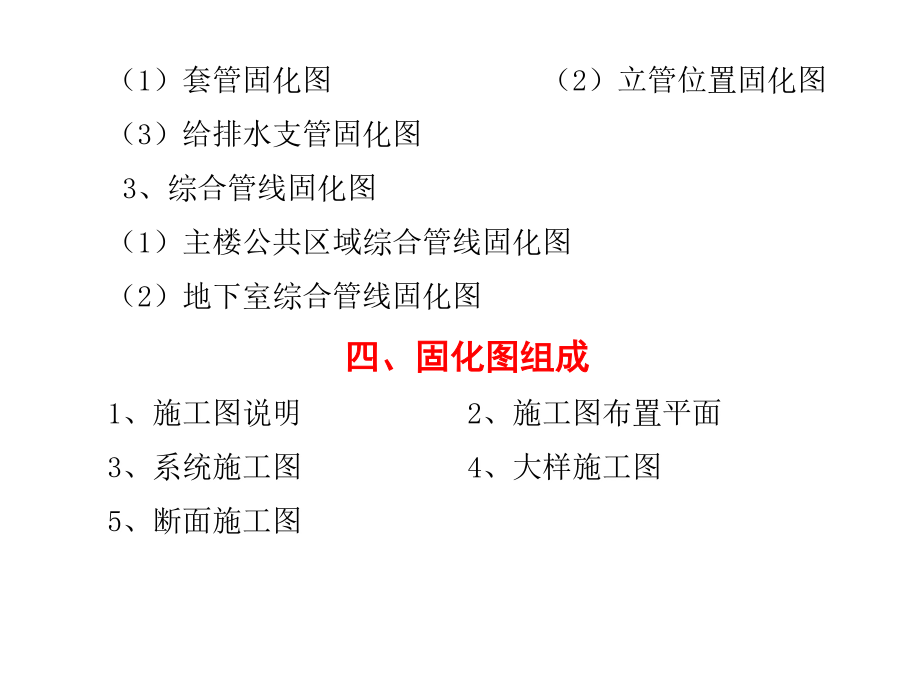

3、综合管线固化图
（1）主楼公共区域综合管线固化图
（2）地下室综合管线固化图
四、固化图组成
1、施工图说明2、施工图布置平面
3、系统施工图4、大样施工图

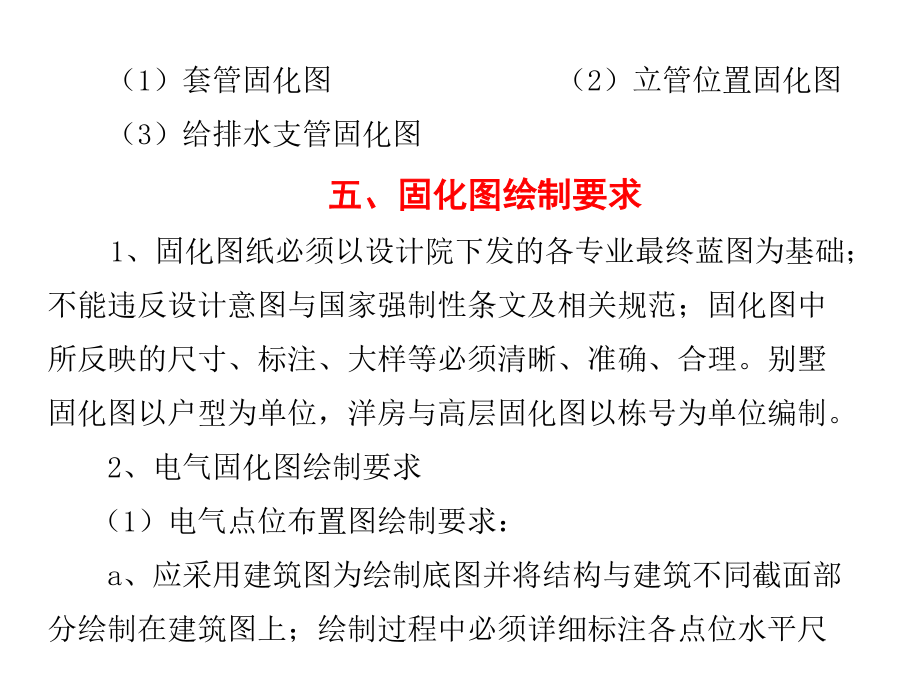

5、断面施工图（1）套管固化图（2）立管位置固化图
（3）给排水支管固化图
五、固化图绘制要求
1、固化图纸必须以设计院下发的各专业最终蓝图为基础；不能违反设计意图与国家强制性条文及相关规范；固化图中所反映的尺寸、标注、大样等必须清晰、准确、合理。别墅固化图以户型为单位，洋房与高层固化图以栋号为单位编制。
2、电气固化图绘制要求
（1）电气点位布置图绘制要求：
a、应采用建筑图为绘制底图并将结构与建筑不同截面部分绘制在建筑图上；绘制过程中必须详细标注各点位水平尺寸及安装标高（安装标高可用图表形式标注）。
b、绘制点位图时必须结合给排水管道及设备安装位置
以免电气点位与管道或设备位置重合；绘制时必须保证同一用水用电设备的给排水点及电气点位在同一面墙上。
c、电气点位固化图绘制时必须结合配电、照明、智能化、消防报警点位相结合避免不同专业点位布置在同一安装位置造成后期返工。
（2）电气管线布置图绘制要求：
a、应采用建筑图为绘制底图；绘制过程中应将强弱电及智能化管线图叠图后绘制尽量避免管线多重交叉。
b结合给排水管道布置图绘制，必须避让管道、电缆桥架支架安装位置及各专业管道穿楼板洞口位置。
c结合结构梁图所有管线必须避让结构梁交叉处同时必须避让二次结构植筋及防水导墙位置。
d、同一电气接线盒内尽量避免2根以上的管线接入，所有管线尽量避免穿越下沉式卫生间。
（3）电气系统图绘制要求：
a、绘制电气系统图中必须注意各系统管线的敷设方式，若建设方及设计单位无强制要求时厨房、卫生间管线宜选择沿顶板敷设。
d、绘制户内电气配电各回路固化图时必须保持厨房插座、
卫生间用电设置单独控制回路。
c、绘制电气配电系统固化图时注意导管与电线电缆的管线；对设计中导管管径大于DN40时应建议使用沿桥架敷设。
3、套管固化图绘制要求：
（1）套管固化图采用建筑、结构图为绘制底图；结构、砌体预留预埋套管固化图应同时绘制在一张固化图上。
（2）套管固化图绘制过程中必须标注出各套管安装的规格、种类、材质、长度、水平尺寸及安装标高（可用图表形式标注）。
（3）穿楼板套管固化时必须根据梁墙的关系以及墙面装饰情况确定套管中心点距结构梁边的尺寸。
（4）出户管道穿墙套管固化时必须结合室外管网标高进行，排水支管道穿梁套管固化时根据排水立管位置确定。
（5）同一轴向上的给排水套管必须在同一轴线上；所有套管在满足功能情况下尽量避让结构梁加密区。楼层公共区域套管尽可能贴结构板安装。
4、给排水管道固化图绘制要求：
（1）给排水支管固化图绘制时采用建筑图为绘制底图；绘制时必须充分考虑各管道材质、规格的各种管间所需的最小技术间距及各类管道支架水平安装的最小间距。
（2）给排水支管固化图绘制时特别注意必须将两个专业图纸相结合，必须保证同一洁具所需的给排水接口保持在同一区域。
（3）卫生间沉箱内冷热水管道安装标高固化时应保持5cm间距为宜并须预留排水管安装空间；冷水管为H+25cm热水管管底为+30cm为宜。
（4）卫生间下沉式排水支管标高一般为距地5cm为宜；排水管道布置时应尽可能减少管件用量。
（5）户内给水明装管道所有给水管道应可能靠墙边布置；给水管道所在区域安装标高应在系统图中明确。
5、综合管线固化：
（1）综合管线固化应根据结构图为主建筑图为辅进行；应将所有管线、风管、桥架根据各专业的技术间距要求叠合在一张图上并排列出各专业管道、桥架平面布置具体安装区域并分图层绘制出来。
（2）综合管线固化图绘制根据各专业管线的截面用
