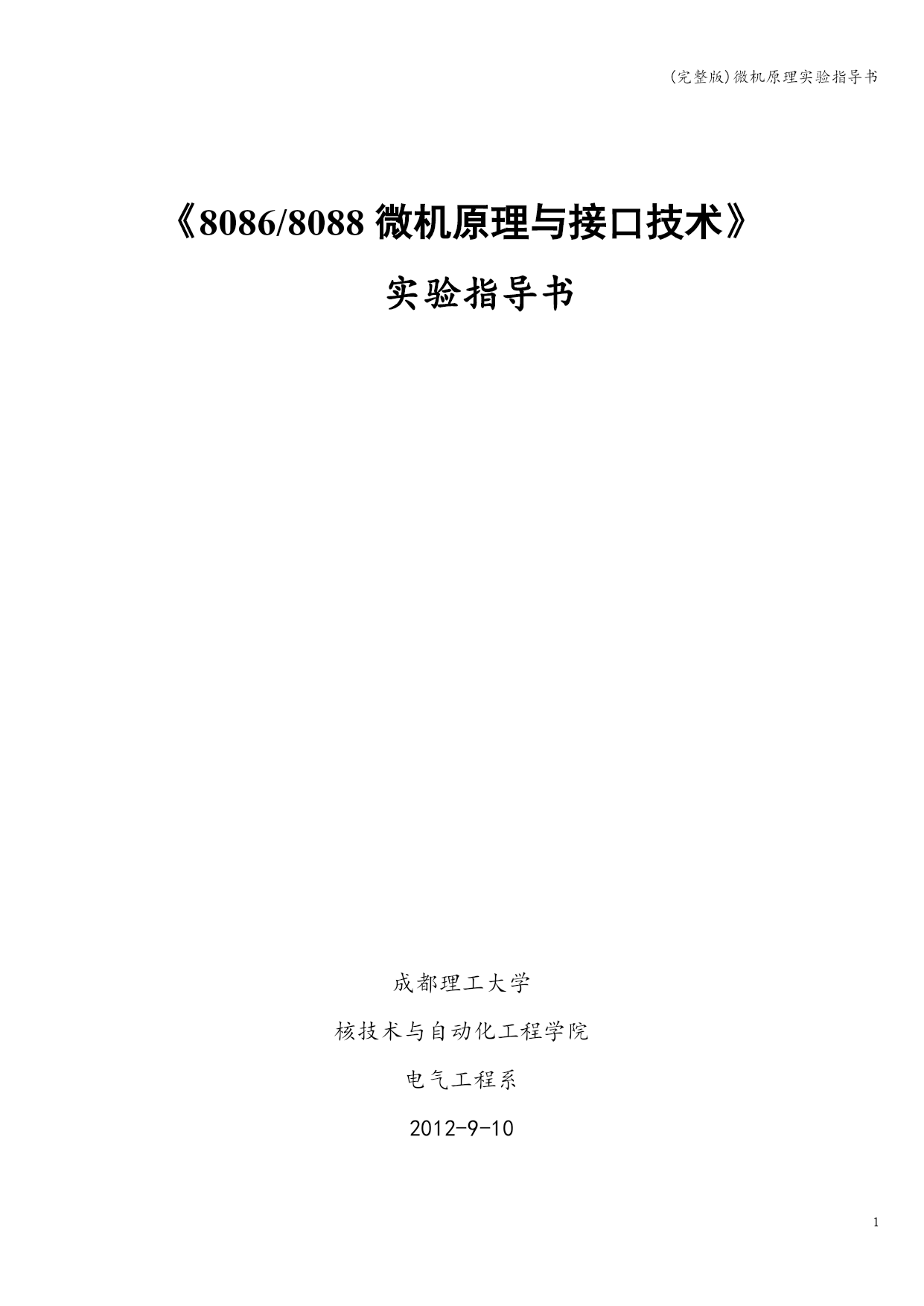

《8086/8088微机原理与接口技术》
实验指导书

成都理工大学
核技术与自动化工程学院
电气工程系
2012-9-10

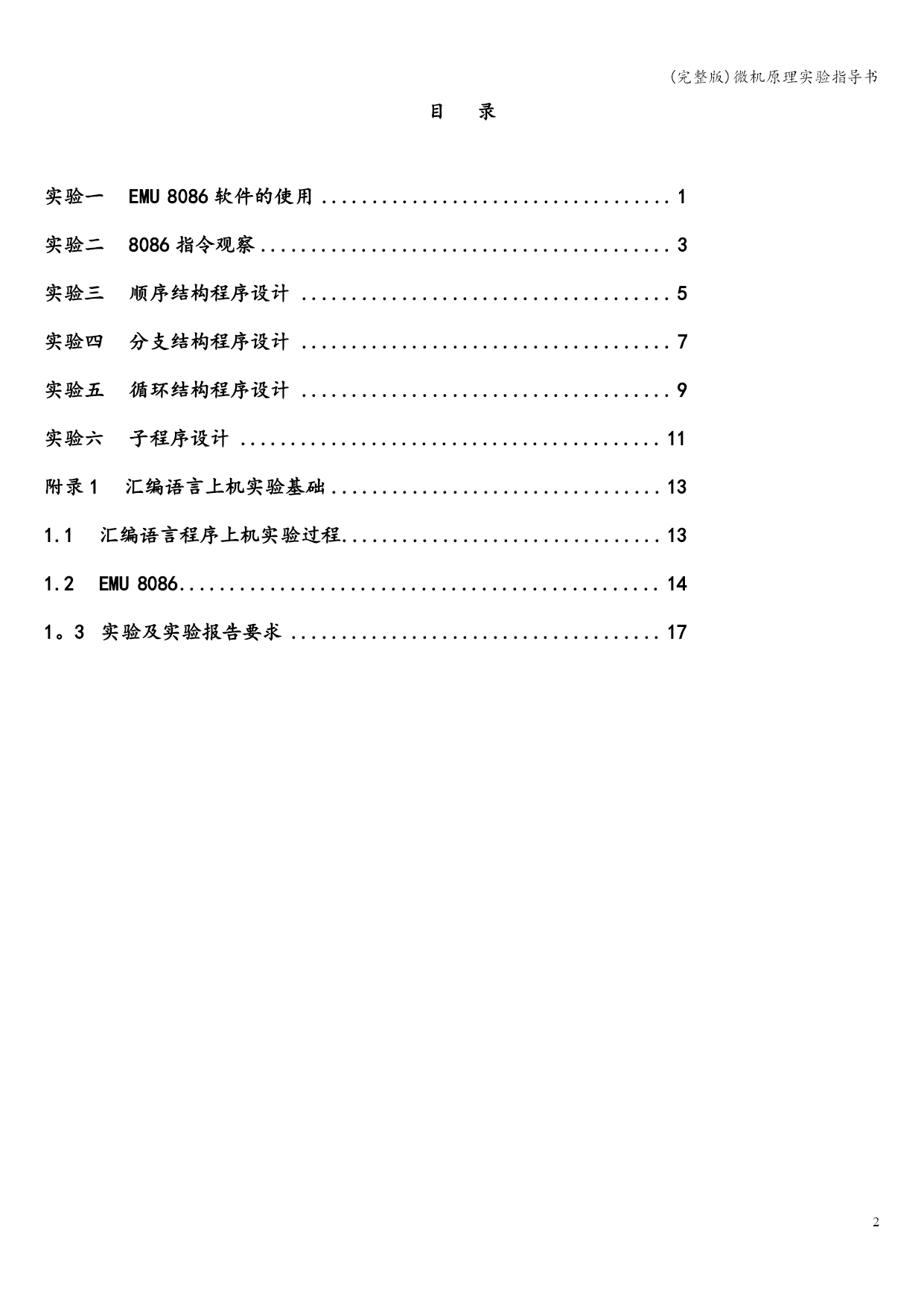

目录

TOC\o”1—3”\h\z\uHYPERLINK\l”_Toc335563948"实验一EMU8086软件的使用 PAGEREF_Toc335563948\h1
HYPERLINK\l"_Toc335563949"实验二8086指令观察 PAGEREF_Toc335563949\h3
HYPERLINK\l”_Toc335563950"实验三顺序结构程序设计 PAGEREF_Toc335563950\h5
HYPERLINK\l”_Toc335563951”实验四分支结构程序设计 PAGEREF_Toc335563951\h7
HYPERLINK\l"_Toc335563952”实验五循环结构程序设计 PAGEREF_Toc335563952\h9
HYPERLINK\l”_Toc335563953"实验六子程序设计 PAGEREF_Toc335563953\h11
HYPERLINK\l"_Toc335563954”附录1汇编语言上机实验基础 PAGEREF_Toc335563954\h13
HYPERLINK\l”_Toc335563955”1.1汇编语言程序上机实验过程 PAGEREF_Toc335563955\h13
HYPERLINK\l”_Toc335563956"1.2EMU8086 PAGEREF_Toc335563956\h14
HYPERLINK\l"_Toc335563957”1。3实验及实验报告要求 PAGEREF_Toc335563957\h17

基础软件实验部分共有六个实验组成，通过对这些实验程序的编写、调试，使学生熟悉8086/8088的指令系统等，了解程序设计过程，掌握汇编程序设计方法以及如何使用实验系统提供的各种调试、分析手段来排除程序错误。
实验一EMU8086软件使用
EMU8086是一款基于Windows的集编辑、汇编、链接、调试运行于一体的可视化的8086CPU仿真软件，有着与8086十分相近的功能。EMU8086是交互式学习汇编语言（AssemblyLanguage）、计算机结构（ComputerArchitecture）和逆向工程（ReverseEngineering）的完整仿真体系。其内部集成了汇编程序汇编器、链接器、虚拟硬件、参考资料、例程、学习指南等.EMU8086是学习Intel8086微处理器的理想工具,它模拟真实微处理器的每一步骤，并显示内部寄存器、存储器、堆栈、变量和标志寄存器，而且其中任何一个数值都可通过鼠标双击来改变.同时它还提供了微机显示器、直流步进电机、交通灯、LED等虚拟外设。
本节对EMU8086的使用方法作一简介，仍以例1的HELLO程序为例。
双击EMU8086图标，打开程序.此时会弹出welcome窗口,见图1.1所示,可将该窗口关闭直接进入编辑状态；也可点击它的new按钮,则会弹出代码模板选择框供用户选择（可选择EXE模板），见图1。2所示，一般点击Cancel按钮，直接进入编辑状态。在编辑窗口,可直接将源程序输入，见图1.3所示。

图1.1welcome窗口

图1.2模板选择

图1.3编辑窗口输入源程序

点击compile(编译）按钮则进行汇编和链接，生成.EXE文件,并提示存盘.
点击emulate(仿真)按钮则可进入8086仿真器界面,见图1。4所示。界面中提供了寄存器窗口、内存单元窗口及反汇编窗口，下方一行按钮则提供了虚拟屏幕、源代码观察、复位、辅助工具、变量、DEBUG、堆栈及FLAGS（标志寄存器)观察等功能。
用户可点击run连续运行程序,也可点击singlestep对程序进行单步调试。
图1.5为HELLO。EXE的运行结果，用户通过虚拟屏幕观察，非常形象生动。

图1。48086仿真器界面

图1.5HELLO。EXE的运行结果

EMU8086提供了断点设置功能，见图1.6所示，先用鼠标选中要设置为断点的指令，然后点击菜单debug——setbreakpoint，即可设置断点。若要清除断点，则点击菜单debug——clearbreakpoint.

图1.6断点设置
EMU8086也支持DEBUG调试程序,仿真器界面下方的一行按钮中有debug按钮，点击打开后可输入DEBUG命令进行调试。见图1.7所示.

图1。7EMU8086提供的
