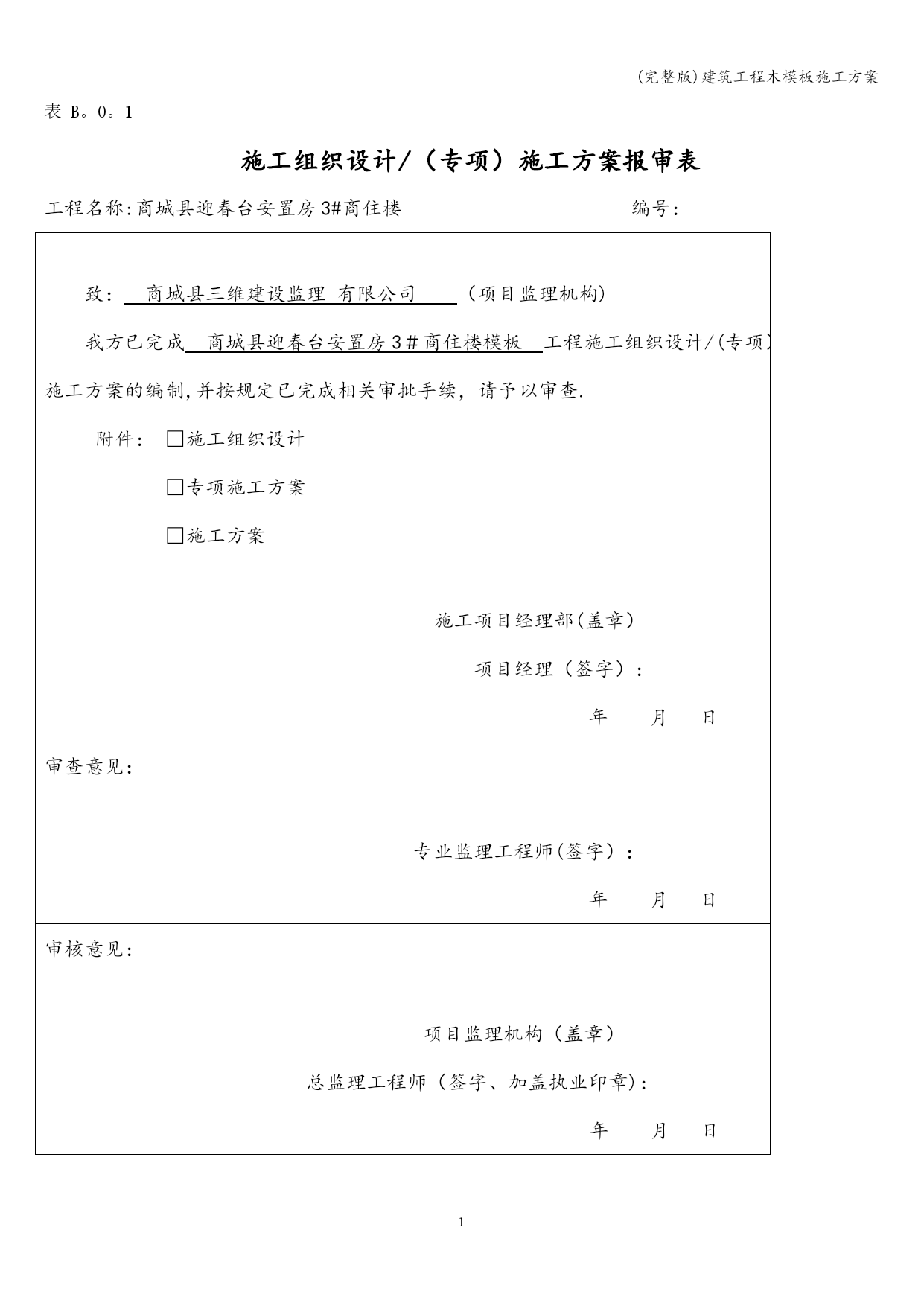

表B。0。1
施工组织设计/（专项）施工方案报审表
工程名称:商城县迎春台安置房3#商住楼 编号：

致：商城县三维建设监理有限公司（项目监理机构)
我方已完成商城县迎春台安置房3＃商住楼模板工程施工组织设计/(专项）施工方案的编制,并按规定已完成相关审批手续，请予以审查.
附件：□施工组织设计
□专项施工方案
□施工方案

施工项目经理部(盖章）
项目经理（签字）：
年月日审查意见：

专业监理工程师(签字）：
年月日审核意见：

项目监理机构（盖章）
总监理工程师（签字、加盖执业印章)：

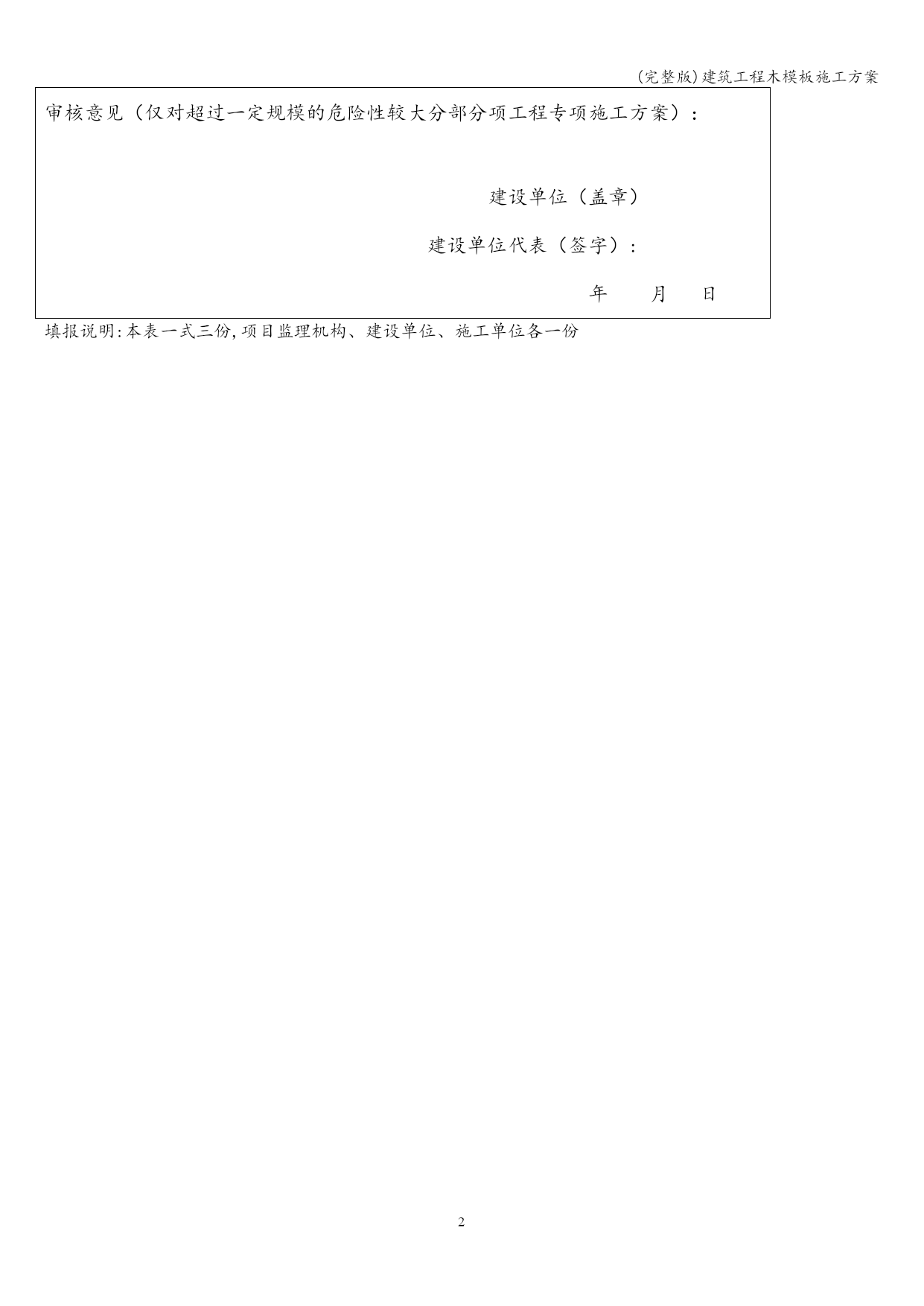

年月日审核意见（仅对超过一定规模的危险性较大分部分项工程专项施工方案）：

建设单位（盖章）
建设单位代表（签字）:
年月日填报说明:本表一式三份,项目监理机构、建设单位、施工单位各一份

商城县迎春台安置房3＃
商住楼

模板专项施工方案

编制：
审批：

商城县丰渠源建设工程有限公司

模板施工方案
一、编制依据
1、《建筑结构荷载规范》GB50009-2001中国建筑工业出版社.
2、《混凝土结构设计规范》GB50010—2002中国建筑工业出版社。
3、《建筑施工手册》第四版中国建筑工业出版社。
4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001中国建筑工业出版社.
5、《钢结构设计规范》GB50017-2003中国建筑工业出版社.
6、本工程施工图纸。
二、工程概况
1、工程概况
本工程为底框-抗震墙结构，6层，建筑面积为6264.12m2。楼长为85.34m，宽为12.14m，总高度为21。40m。，条形基础。
2、本工程考虑到施工工期、质量和安全要求，故在选择方案时,应充分考虑以下几点：
1）、模板及其支架的结构设计，力求做到结构要安全可靠,造价经济合理.
2）、在规定的条件下和规定的使用期限内,能够充分满足预期的安全性和耐久性。
3）、选用材料时，力求做到常见通用、可周转利用，便于保养维修。
4）、结构选型时，力求做到受力明确，构造措施到位,升降搭拆方便，便于检查验收。
3、综合以上几点,模板及模板支架的搭设,还必须符合JCJ59-99检查标准要求。
4、结合以上模板及模板支架设计原则,同时结合本工程的实际情况，综合考虑以往的施工经验，编制本施工方案。
5、本工程结构采用的模板类型如下表：
结构部位板类型支撑体系
柱、梁木模板木檩条支撑
结构板木模板木檩条支撑
三、材料准备：
1、木模板及其支撑体系材料应符合国家相关规范规定:
①模板料：木模板、胶合板(δ=18）。
②背楞材料：50×80方木.
③承重支撑料：圆木，水平拉杆。
④其它辅助材料:钢钉，双面胶，脱模剂，透明胶带。
2、木模板加工质量要求：
模板几何尺寸准确，拼缝严密，表面平整,表面无缺陷，刷隔离剂，骨架结构刚度、强度、整体性能良好。模板加工完毕后，必须经过试拼合格后方可使用。
四、技术准备：
1、木模板的安装准备：模板体系施工前要进行配板设计和计算，即保证模板的周转利用又保证模板尺寸匹配。模板安装时，位置要保证正确，用双面胶棉压缝，支撑系统采用钢管支撑体系，距离不大于700。
2、木模板的拆除
(1)模板的拆除顺序应遵循先支后拆、后支先拆、先非承重部位、后承重部位以及自上而下的原则.
（2）结构支撑拆除时混凝土强度应符合设计要求和规范规定。
（3）拆除模板,应轻拆轻放，杜绝向下抛扔，继续周转的模板，应清理干净、刷油、分规格堆放整齐.
五、施工方法：
1、柱模板的施工方法:
(1）工艺流程
a、弹出柱轴线及边线—→模板底找平—→对准边线安装柱模—→加固、校正。
（2)安装模板
a。采用木模板,施工现场组拼，柱箍采用圆钢管Ф48×3。5围檩加固，采用M12对拉螺栓进行加固.边角处采用阴阳角模,保证楞角方直、美观。斜向支撑，采用Ф48×3。5钢管斜向加固（尽量取45°）b。柱顶与梁交接处，侧模留出缺口，并在缺口侧及缺口底加横档。按柱截面尺寸组拼模板。
c。为保证柱模的稳定、不变形、柱模之间应加水平撑，同时在外排柱模的外侧设置成对的斜撑，使整个柱群模板形成整体并保持稳定。
2、梁、板模板施工方法
（1)安装梁模板
a。工艺流程：
弹线—→支立撑-→调整标高-→安装梁底模—→绑梁钢筋—→安装侧模—→预检。
b。弹设轴线；梁侧模板采用木方作为内楞间距300mm，钢管作为外楞间距500mm，采用M12普通穿墙螺栓加固水平间距500mm，竖向间距同外楞.梁模板采用18mm胶合面板作为面板,梁底采用60×80方木横向布置,间距300mm。纵向支承圆木支撑，间距不大于700。
c.梁跨度≥4M时，按跨度的1.5‰起拱。
d。
