供货、安装及调试方案知识课件.doc

1

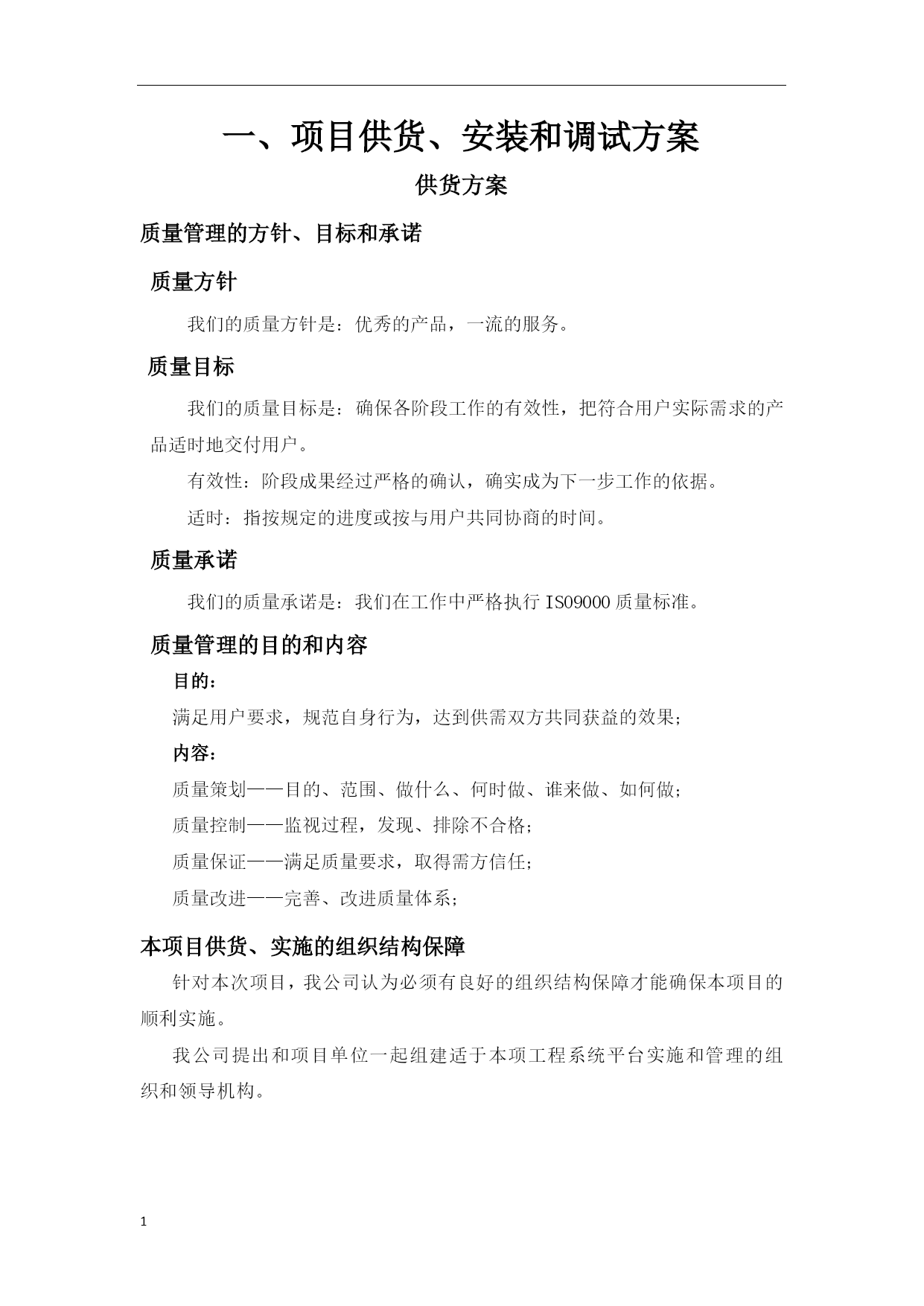

一、项目供货、安装和调试方案
供货方案
质量管理的方针、目标和承诺
质量方针
我们的质量方针是：优秀的产品，一流的服务。
质量目标
我们的质量目标是：确保各阶段工作的有效性，把符合用户实际需求的产品适时地交付用户。
有效性：阶段成果经过严格的确认，确实成为下一步工作的依据。
适时：指按规定的进度或按与用户共同协商的时间。
质量承诺
我们的质量承诺是：我们在工作中严格执行ISO9000质量标准。
质量管理的目的和内容
目的：
满足用户要求，规范自身行为，达到供需双方共同获益的效果；
内容：
质量策划——目的、范围、做什么、何时做、谁来做、如何做；
质量控制——监视过程，发现、排除不合格；
质量保证——满足质量要求，取得需方信任；
质量改进——完善、改进质量体系；
本项目供货、实施的组织结构保障
针对本次项目，我公司认为必须有良好的组织结构保障才能确保本项目的顺利实施。
我公司提出和项目单位一起组建适于本项工程系统平台实施和管理的组织和领导机构。
项目领导小组
安装实施小组
技术支持小组
验收小组
质量监控小组
售后支持小组
供应链
项目实施组
商务
小组

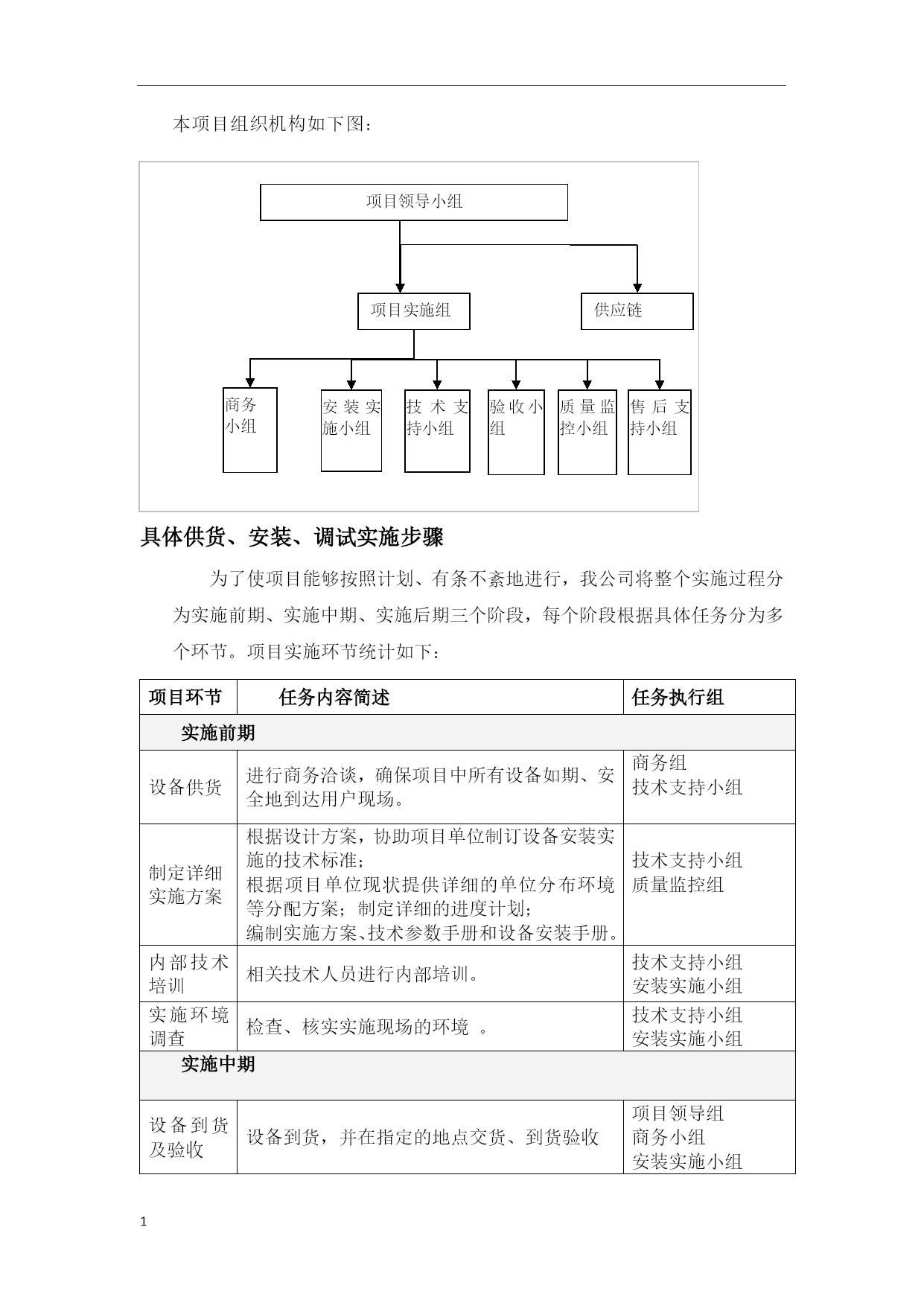

本项目组织机构如下图：
具体供货、安装、调试实施步骤
为了使项目能够按照计划、有条不紊地进行，我公司将整个实施过程分为实施前期、实施中期、实施后期三个阶段，每个阶段根据具体任务分为多个环节。项目实施环节统计如下：
项目环节任务内容简述任务执行组实施前期设备供货进行商务洽谈，确保项目中所有设备如期、安全地到达用户现场。商务组
技术支持小组
制定详细
实施方案根据设计方案，协助项目单位制订设备安装实施的技术标准；
根据项目单位现状提供详细的单位分布环境等分配方案；制定详细的进度计划；
编制实施方案、技术参数手册和设备安装手册。技术支持小组
质量监控组
内部技术培训相关技术人员进行内部培训。技术支持小组
安装实施小组实施环境调查检查、核实实施现场的环境。技术支持小组
安装实施小组实施中期
设备到货及验收设备到货，并在指定的地点交货、到货验收项目领导组
商务小组
安装实施小组现场安装调试实施小组进行现场设备安装调试工作、现场培训工作技术支持小组
安装实施小组设备初验实施小组完成安装调试工作后，进行网络联调，并依据测试计划对设备进行自测。技术支持小组
安装实施小组设备试运行设备初验通过后后试运行技术支持小组
安装实施小组竣工验收根据验收方案对设备进行验收。技术支持小组
安装实施小组
验收小组实施后期技术支持与售后服务提供给用户及时准确的帮助，包括使用方面的热线咨询、故障的修复。售后支持小组具体针对每个项目的实施计划，以中标后，与每个用户沟通结果为准。

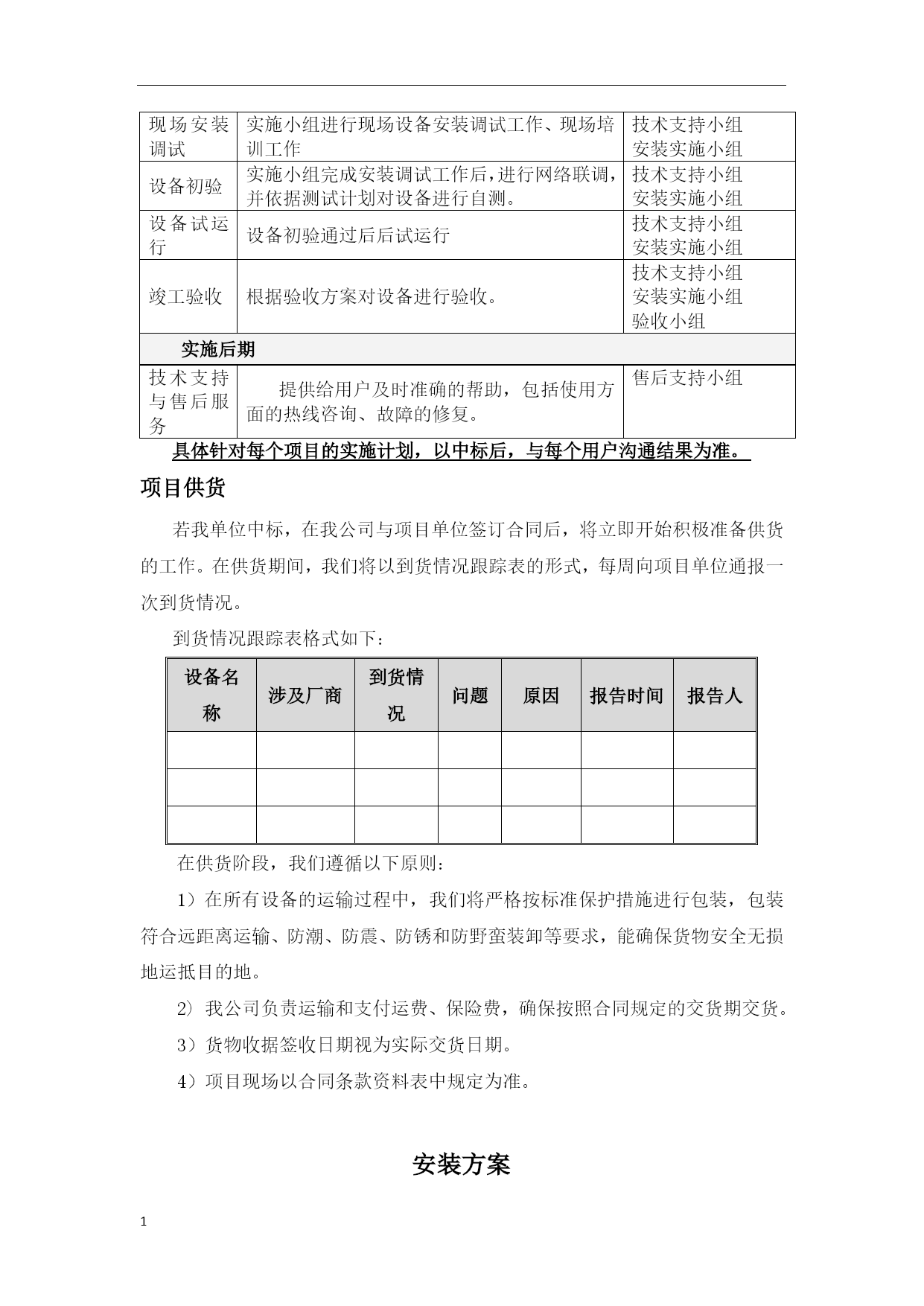

项目供货
若我单位中标，在我公司与项目单位签订合同后，将立即开始积极准备供货的工作。在供货期间，我们将以到货情况跟踪表的形式，每周向项目单位通报一次到货情况。
到货情况跟踪表格式如下：
设备名称涉及厂商到货情况问题原因报告时间报告人在供货阶段，我们遵循以下原则：
1）在所有设备的运输过程中，我们将严格按标准保护措施进行包装，包装符合远距离运输、防潮、防震、防锈和防野蛮装卸等要求，能确保货物安全无损地运抵目的地。
2)我公司负责运输和支付运费、保险费，确保按照合同规定的交货期交货。
3）货物收据签收日期视为实际交货日期。
4）项目现场以合同条款资料表中规定为准。

安装方案
（一）、安装准备
1、机械准备
序号机械或设备名称型号规格数量国别产地用于施工部位1发电机PF75GF1台中国试灯、临时用电2汽车吊8T1台中国立灯杆3载重汽车5T1辆中国运灯杆及辅材4经纬仪DJ61台中国立灯杆5伸缩式高架绝缘斗臂车JB5110JGKH2台中国安装灯具2、灯具、针式绝缘子、绝缘导线等产品进场要检查其合格证书及检测报告，检查产品运输过程是否完好无损，配件是否齐全。灯具安装严格按照安装及使用说明书进行。
3、基础检查：路灯灯杆安装前用直尺及水平仪检测路灯基础，检查平整度及地脚螺栓位置，经检查符合要求后才能安装。
（二）、工艺流程

（三）、安装技术措施

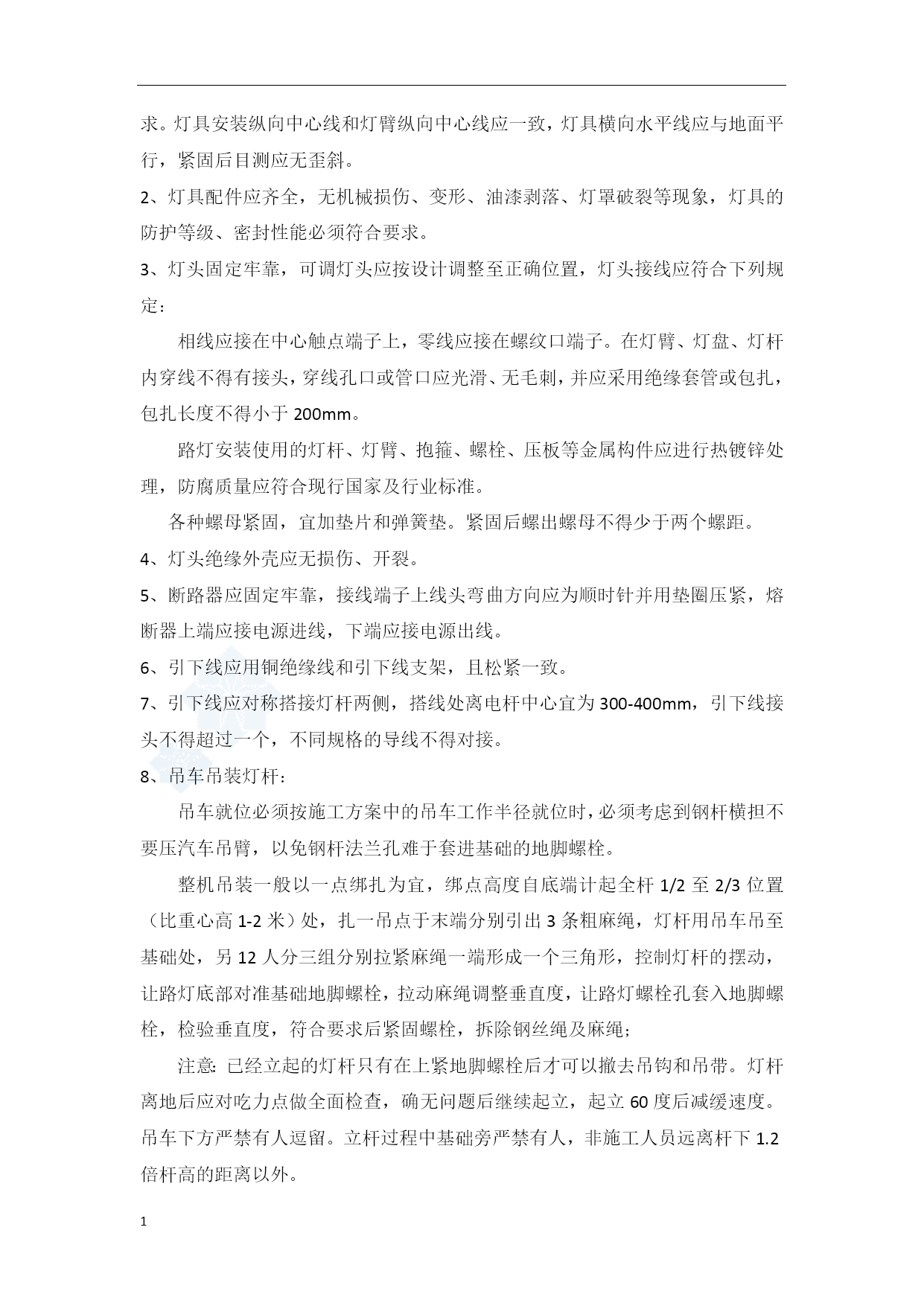

1、路灯安装高度（从光源到地面）、垂直度、灯的照射角度、方向应符合设计要求。灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。
2、灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象，灯具的防护等级、密封性能必须符合要求。
3、灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：
相线应接在中心触点端子上，零线应接在螺纹口端子。在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口应光滑、无毛刺，并应采用绝缘套管或包扎，包扎长度不得小于200mm。
路灯安装使用的灯杆、灯臂、抱箍、螺栓、压板等金属构件应进行热镀锌处理，防腐质量应符合现行国
