第2章微型计算机系统的组成研究报告.ppt

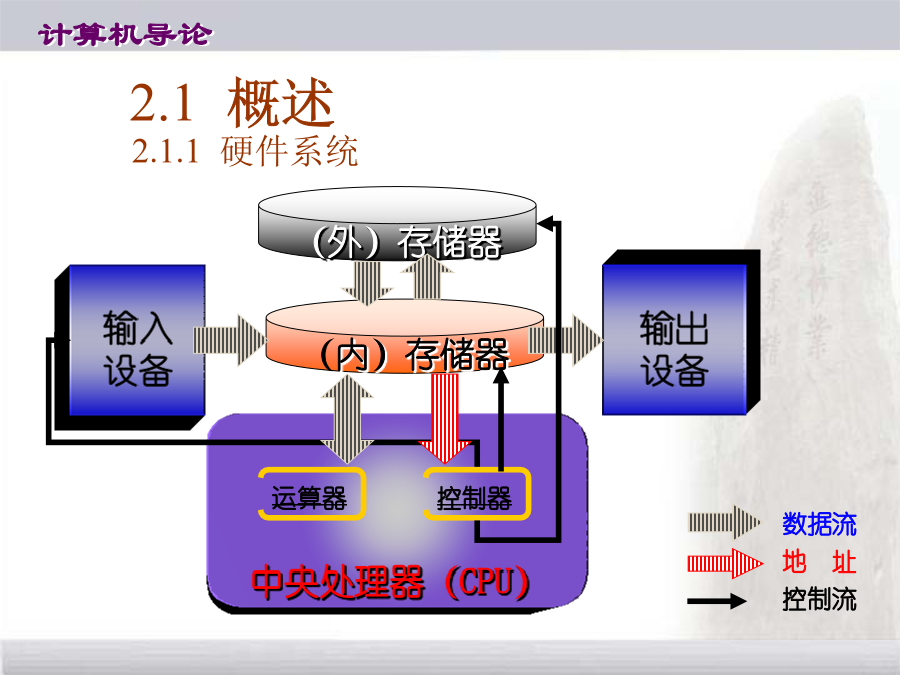

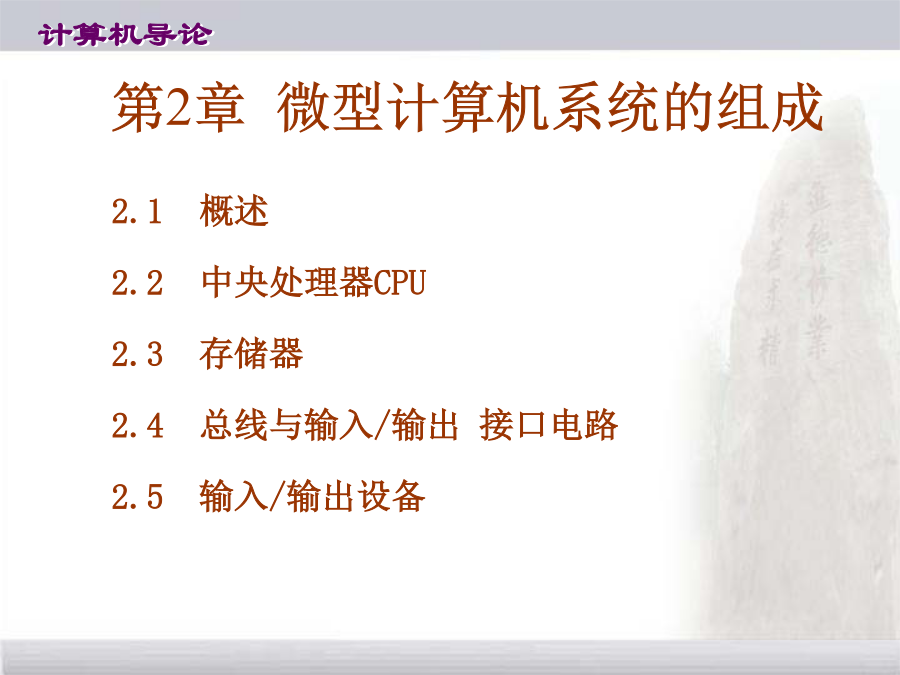

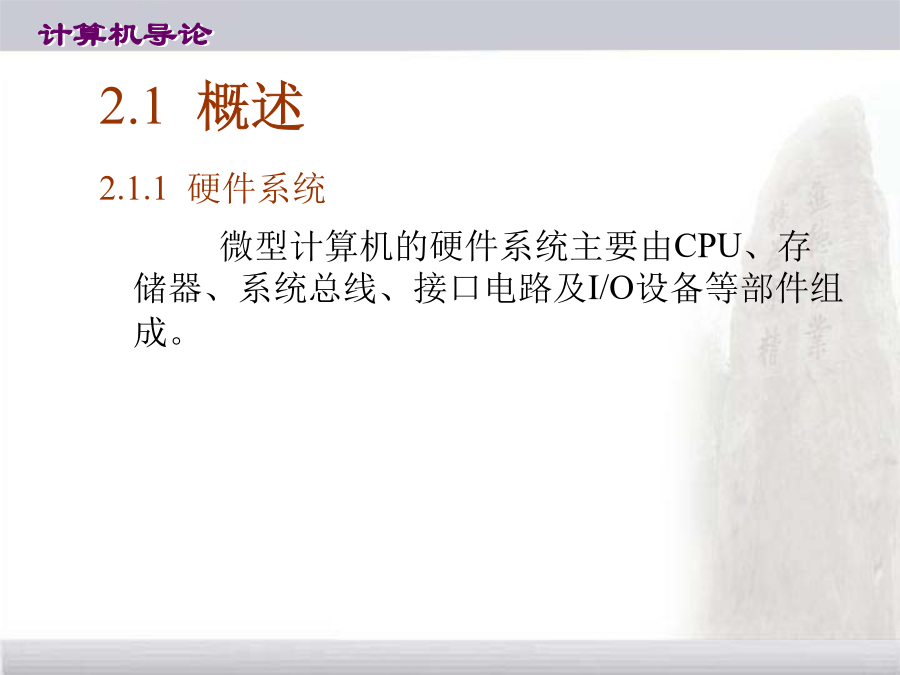

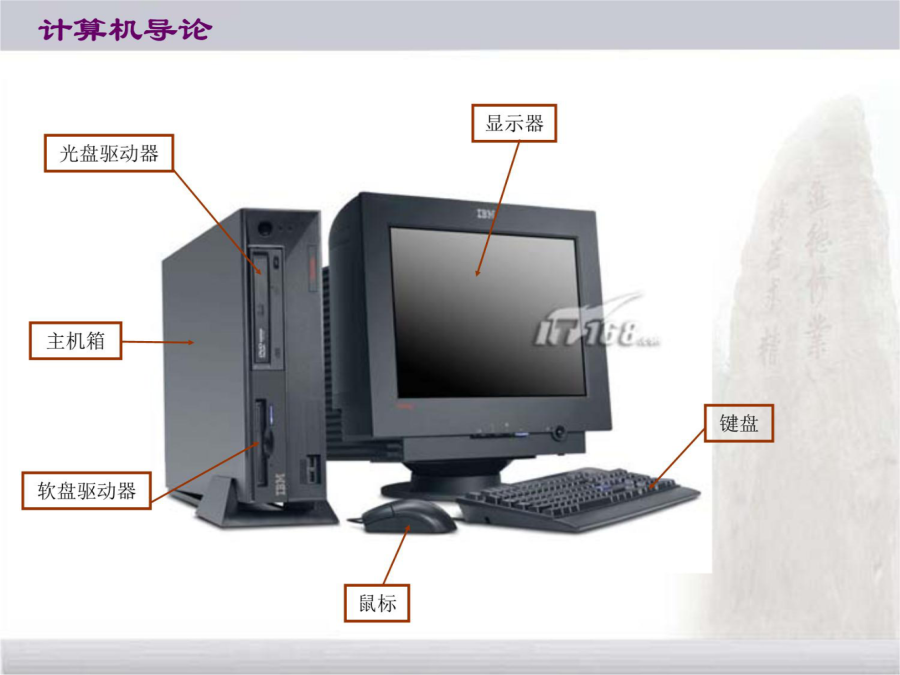

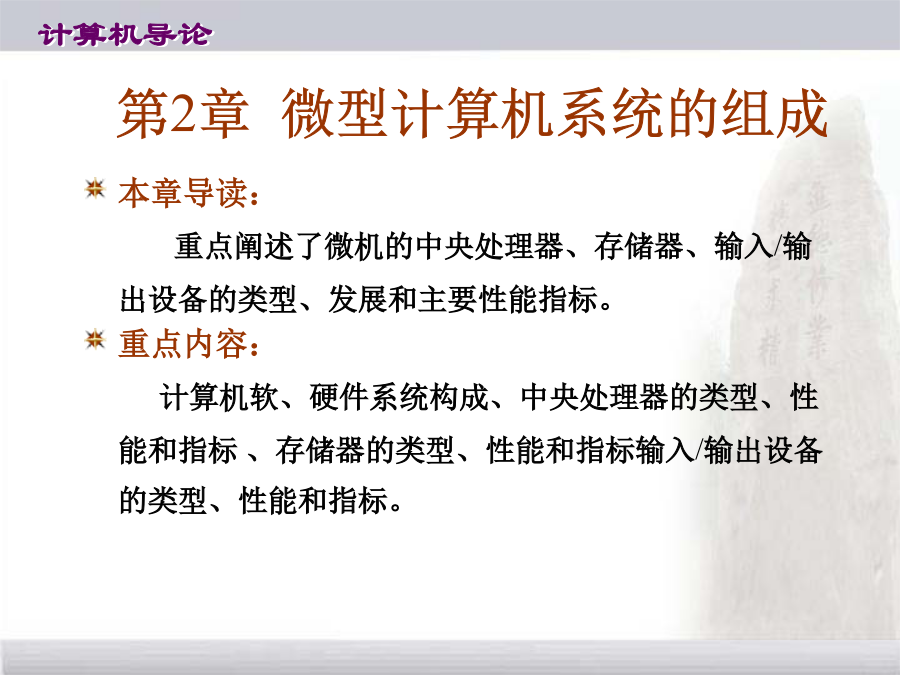

第2章微型计算机系统的组成第2章微型计算机系统的组成2.1概述2.1概述微型计算机工作原理计算机的语言——二进制二进制概念程序和指令信息的存储单位2.1概述2.1概述计算机系统的组成2.2中央处理器CPU2.2中央处理器CPU2.2中央处理器CPU2.2中央处理器CPU2.2中央处理器CPU2.2中央处理器CPU2.2中央处理器CPU2.2中央处理器CPU2.2中央处理器CPU2.2中央处理器CPU计算机第一定律——摩尔定律2.3存储器2.3存储器2.3存储器2.3存储器2.3存储器2.4总线与输入/输出接口电路2.4总线与输入/输出接口电路2.4总线与输入/输出接口电路2.4总线与输入/输出接口电路2.4总线与输入/输出接口电路2.4总线与输入/输出接口电路2.4总线与输入/输出接口电路2.4总线与输入/输出接口电路2.5输入/输出设备2.5输入/输出设备2.5输入/输出设备底座2.5输入/输出设备2.5.2输出设备
CRT显示器的主要技术指标：
（1）屏幕尺寸：指屏幕对角线长度，一般有14、15、17、19、20、21英寸等多个尺寸。
（2）点距：指CRT（阴极射线管）上两个颜色相同的磷光点之间的距离，单位是mm
（3）像素和分辨率：分辨率指屏幕上像素的数目，像素是指组成图像的最小单位，也即上面提到的发光点。比如，800×600的分辨率是说在水平方向上有800个像素，在垂直方向有600个像素。为了控制像素的亮度和彩色深度，每个像素需要很多个二进制位来表示，如果要显示256种颜色，则每个像素至少需要8位（一个字节）来表示。
2.5输入/输出设备2.5.2输出设备
2、打印设备
打印机是微机的传统输出设备，它将微机中的数字信息以打印的方法转换为书面信息。按照打印机的工作原理，打印机分为击打式和非击打式两大类，其中击打式主要是针式打印机；非击打式种类较多，如激光打印机、喷墨打印机、热敏式打印机等，其中常见的打印机有针打、喷墨打印机和激光打印机3类。
（1）针式打印机
见图2-17。2.5输入/输出设备2.5输入/输出设备2.5.2输出设备
喷墨打印机的主要技术指标：
（1）分辨率（DPI）：它本身表示在每英寸的范围内喷墨打印机可打印的点数
（2）色彩调和能力：
（3）打印速度。一般以每分钟平均打印的页数（PPM）来统计。
2.5.2输出设备
（3）激光打印机。见图2-19。是目前印字最好的一种打印机，属于非击打式打印机。它具有速度快、解析度高、无噪声等优点。激光打印机是采用电子成像技术进行打印的。
激光打印机的主要技术指标：
分辨率（DPI）：衡量激光打印机打印质量的一个最重要的标准。
打印速度：一般以每分钟平均打印的页数（PPM）来统计。
