第页共NUMPAGES45页广东业豪QTZ80(6010)塔机
广东业豪QTZ80(6010)塔机第页共NUMPAGES45页
1
1

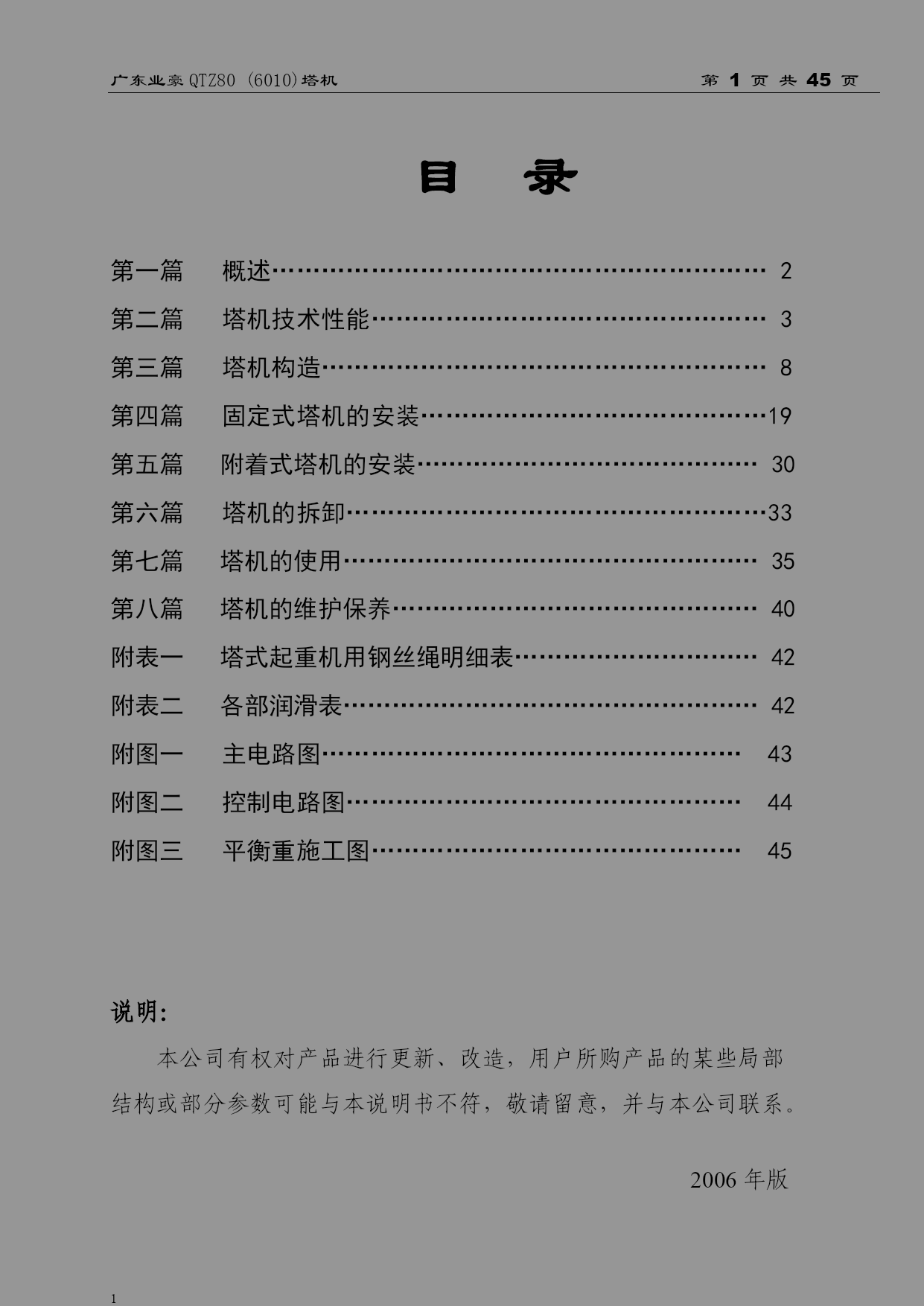

目录

第一篇概述……………………………………………………2
第二篇塔机技术性能…………………………………………3
第三篇塔机构造………………………………………………8
第四篇固定式塔机的安装……………………………………19
第五篇附着式塔机的安装……………………………………30
第六篇塔机的拆卸……………………………………………33
第七篇塔机的使用……………………………………………35
第八篇塔机的维护保养………………………………………40
附表一塔式起重机用钢丝绳明细表…………………………42
附表二各部润滑表……………………………………………42
附图一主电路图……………………………………………43
附图二控制电路图…………………………………………44
附图三平衡重施工图………………………………………45

说明：
本公司有权对产品进行更新、改造，用户所购产品的某些局部
结构或部分参数可能与本说明书不符，敬请留意，并与本公司联系。

2006年版

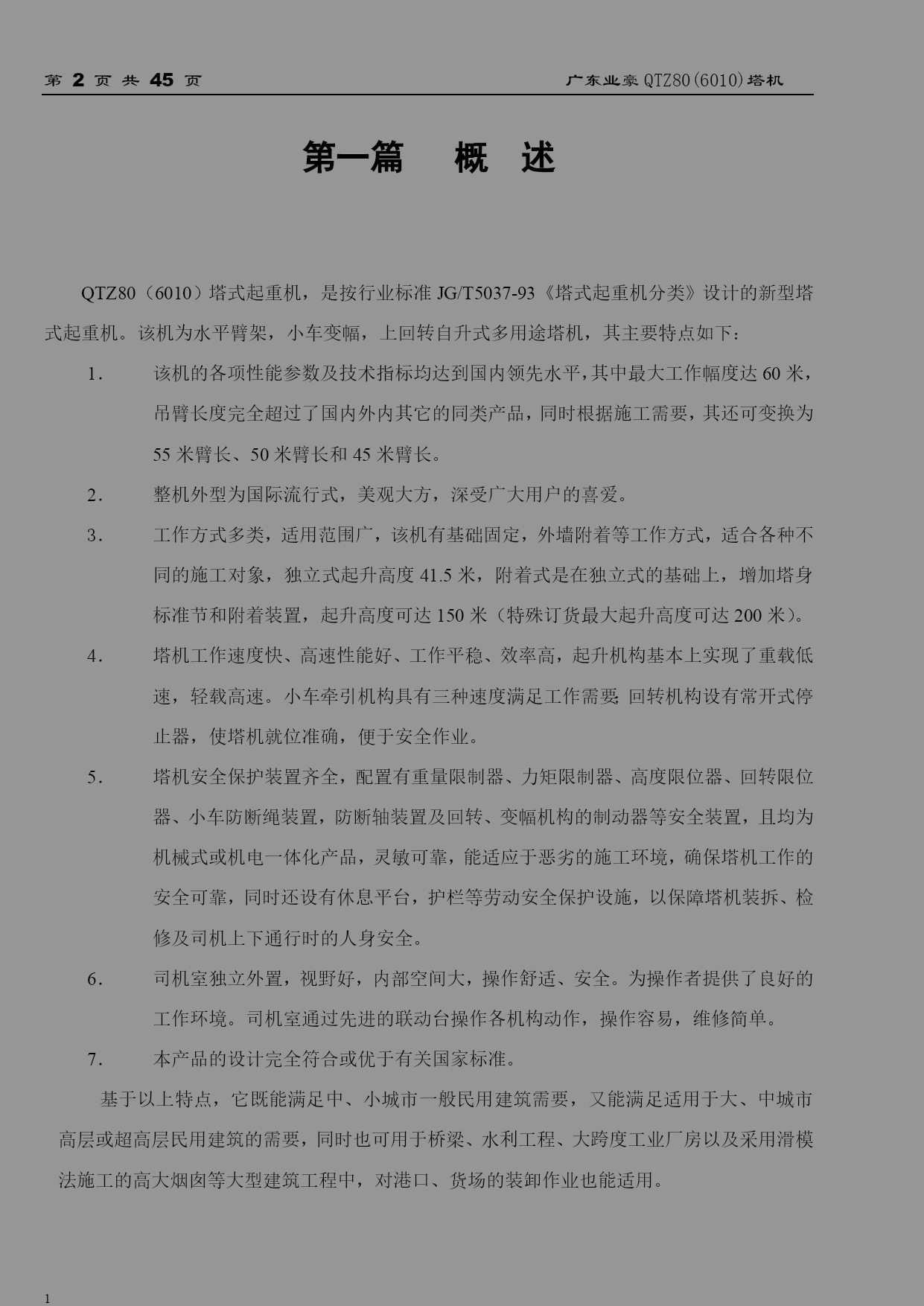

第一篇概述

QTZ80（6010）塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：
该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，吊臂长度完全超过了国内外内其它的同类产品，同时根据施工需要，其还可变换为55米臂长、50米臂长和45米臂长。
整机外型为国际流行式，美观大方，深受广大用户的喜爱。
工作方式多类，适用范围广，该机有基础固定，外墙附着等工作方式，适合各种不同的施工对象，独立式起升高度41.5米，附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。
塔机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速。小车牵引机构具有三种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。
塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置，防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
司机室独立外置，视野好，内部空间大，操作舒适、安全。为操作者提供了良好的工作环境。司机室通过先进的联动台操作各机构动作，操作容易，维修简单。
本产品的设计完全符合或优于有关国家标准。
基于以上特点，它既能满足中、小城市一般民用建筑需要，又能满足适用于大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。

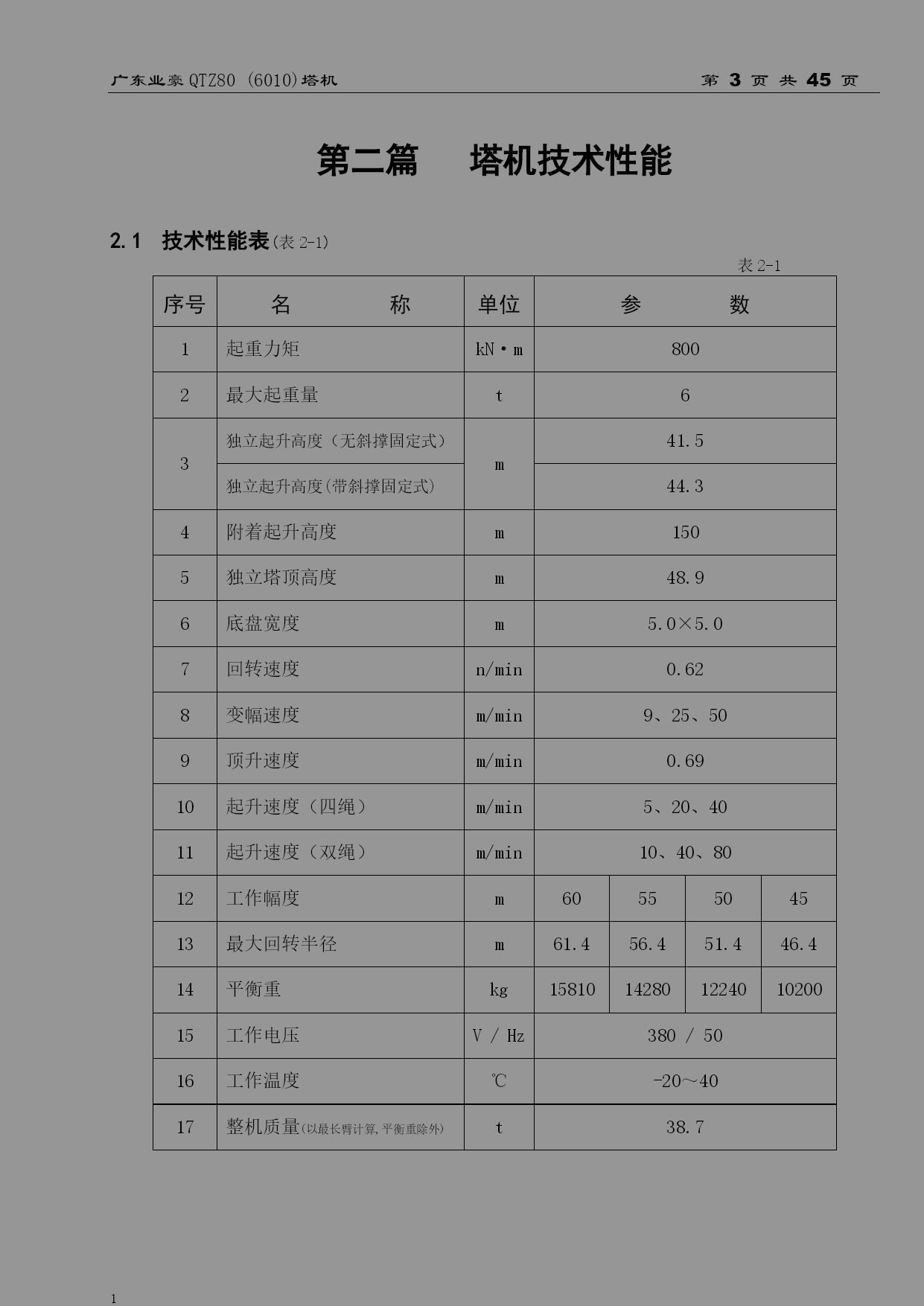

第二篇塔机技术性能

2.1技术性能表(表2-1)
表2-1
序号名称单位参数1起重力矩kN·m8002最大起重量t63独立起升高度（无斜撑固定式）m41.5独立起升高度(带斜撑固定式)44.34附着起升高度m1505独立塔顶高度m48.96底盘宽度m5.0×5.07回转速度n/min0.628变幅速度m/min9、25、509顶升速度m/min0.6910起升速度（四绳）m/min5、20、4011起升速度（双绳）m/min10、40、8012工作幅度m6055504513最大回转半径m61.456.451.446.414平衡重kg1581014280122401020015工作电压V/Hz380/5016工作温度℃-20～4017整机质量(以最长臂计算,平衡重除外)t38.7

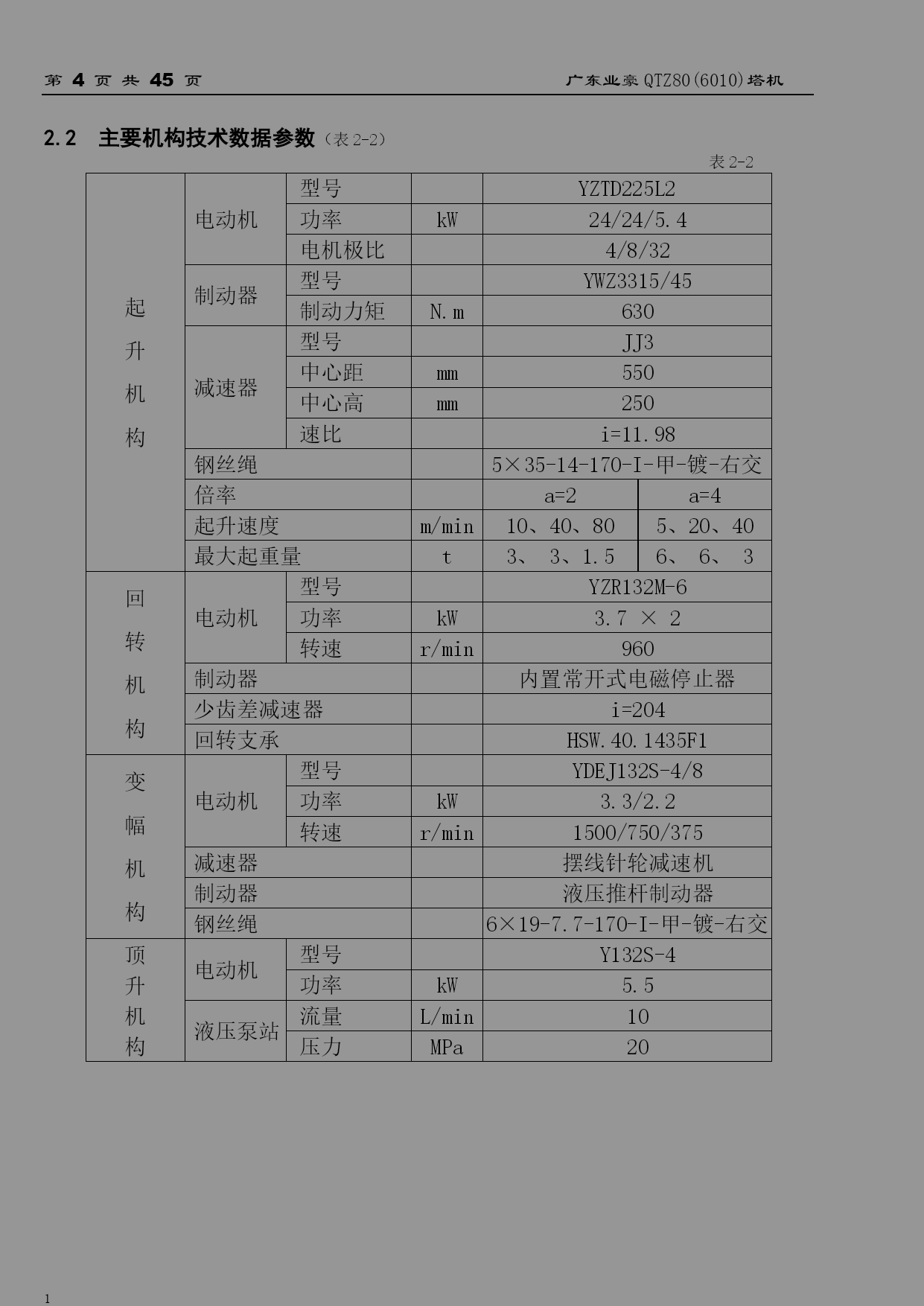

2.2主要机构技术数据参数（表2-2）
表2-2
起升机构电动机型号YZTD225L2功率kW24/24/5.4电机极比4/8/32制动器型号YWZ3315/45制动力矩N.m630减速器型号JJ3中心距mm550中心高mm250速比i=11.98钢丝绳5×35-14-170-I-甲-镀-右交倍率a=2a=4起升速度m/min10、40、805、20、40最大起重量t3、3、1.56、6、3回转机构电动机型号YZR132M-6功率kW3.7×2转速r/min960制动器内置常开式电磁停止器少齿差减速器i=204回转支承HSW.40.1435F1变幅机构电动机型号YDEJ132S-4/8功率kW3.3/2.2转速r/min1500/750/375减速器摆线针轮减速机制动器液压推杆制动器钢丝绳6×
