**************商住小区施工电梯基础施工方案

1

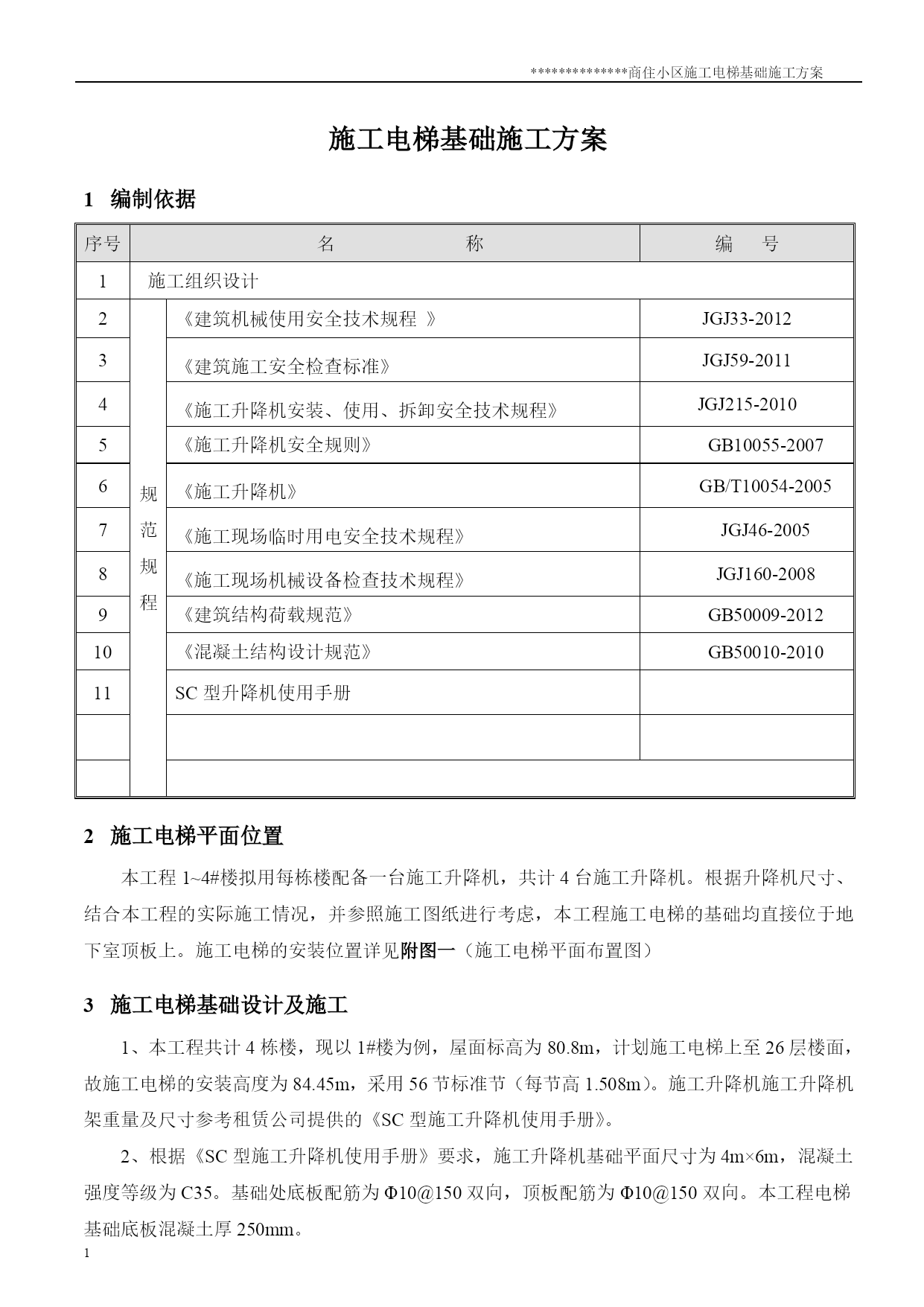

施工电梯基础施工方案
编制依据
序号名称编号1施工组织设计2规范规程《建筑机械使用安全技术规程》JGJ33-20123《建筑施工安全检查标准》JGJ59-20114《施工升降机安装、使用、拆卸安全技术规程》JGJ215-20105《施工升降机安全规则》GB10055-20076《施工升降机》GB/T10054-20057《施工现场临时用电安全技术规程》JGJ46-20058《施工现场机械设备检查技术规程》JGJ160-20089《建筑结构荷载规范》GB50009-201210《混凝土结构设计规范》GB50010-201011SC型升降机使用手册施工电梯平面位置
本工程1~4#楼拟用每栋楼配备一台施工升降机，共计4台施工升降机。根据升降机尺寸、结合本工程的实际施工情况，并参照施工图纸进行考虑，本工程施工电梯的基础均直接位于地下室顶板上。施工电梯的安装位置详见附图一（施工电梯平面布置图）
施工电梯基础设计及施工
1、本工程共计4栋楼，现以1#楼为例，屋面标高为80.8m，计划施工电梯上至26层楼面，故施工电梯的安装高度为84.45m，采用56节标准节（每节高1.508m）。施工升降机施工升降机架重量及尺寸参考租赁公司提供的《SC型施工升降机使用手册》。
2、根据《SC型施工升降机使用手册》要求，施工升降机基础平面尺寸为4m×6m，混凝土强度等级为C35。基础处底板配筋为Φ10@150双向，顶板配筋为Φ10@150双向。本工程电梯基础底板混凝土厚250mm。
3、根据各升降机基础轴线定位图放出定位轴线及基础边线，在施工电梯基础钢筋时就应按《SC型施工升降机使用手册》要求进行预埋件的预埋。
4、底架预埋时应用基础纵横向的中心线进行轴线定位，同时用水准仪进行标高控制（按说明书要求施工）。定位完成后用焊机在底架四个角各烧焊一条钢筋将其与基础板底及板面钢筋固定，避免其偏位；
5、底架预埋及基础钢筋绑扎完成并做好隐蔽验收后进行基础砼的浇筑。浇筑前应用塑料薄膜将底架螺丝口包好避免灌进砼浆造成无法拧紧螺丝。砼浇筑时应注意振捣，并保证基础砼完成面的平整度（用水准仪检测基础水平面，要求基础水平度不得超过1/1000）。
6、基础砼要求一次浇灌完毕，浇水养护7天，砼强度达到70%以上才能安装设备；
7、电梯基础在地下室顶板上的加固措施：
1）因4栋楼的施工电梯都布置在地下室顶板上，使用时间长，结构装修时使用频繁，施工电梯所产生的荷载会对地下室顶板结构产生不利的影响，因此我项目部，对施工电梯基础部分的地下室顶板采取加固措施。
2）在安装施工电梯前，对设备导轨正下方用4根18#工字钢支撑，支撑的中心线必须与导轨的每根导杆中线一致，工字钢与筏板顶面相交处焊接12mm厚300x300mm的钢板做衬垫，与地下室顶板底面相交处，沿架体上口4个面，各焊一根水平方向的18#工字钢，并在4根工字钢之间加设水平、斜方向的18#工字钢，以加强加固体系的稳定性。其中，第一个水平工字钢距离底板为200mm,其余水平工字钢间距为800mm均匀设置；斜工字钢布置在沿架体高度的4个面，采用焊接，与地面成45度角。见下图：

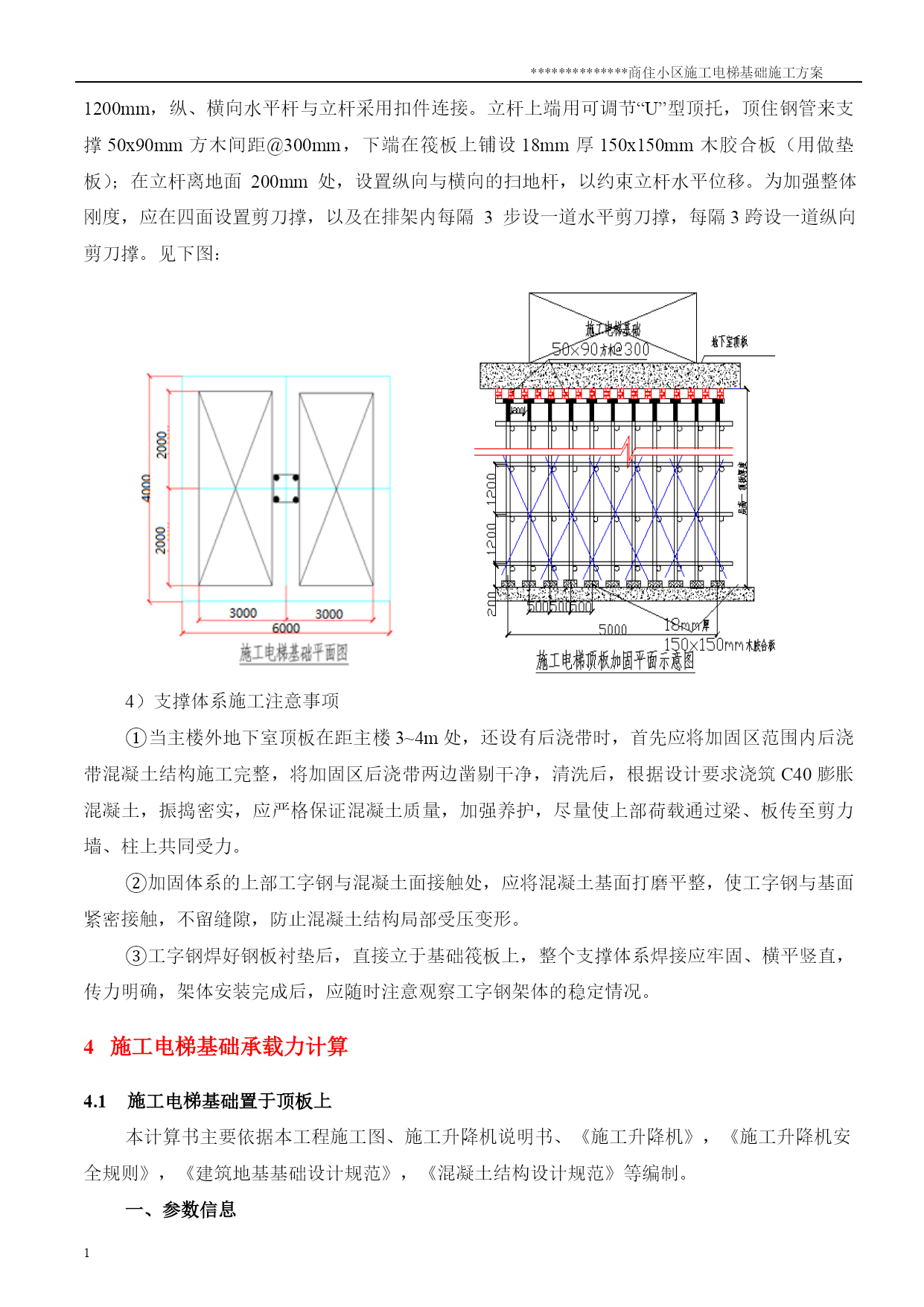

3）在施工电梯基础其他位置上，设置Φ48，壁厚3.0钢管满堂脚手架支撑，支撑的面积为5.0×7.0M（基础面积4M×6M）排架立杆横向间距为500mm，纵向间距为500mm，排架步距为1200mm，纵、横向水平杆与立杆采用扣件连接。立杆上端用可调节“U”型顶托，顶住钢管来支撑50x90mm方木间距@300mm，下端在筏板上铺设18mm厚150x150mm木胶合板（用做垫板）；在立杆离地面200mm处，设置纵向与横向的扫地杆，以约束立杆水平位移。为加强整体刚度，应在四面设置剪刀撑，以及在排架内每隔3步设一道水平剪刀撑，每隔3跨设一道纵向剪刀撑。见下图：

4）支撑体系施工注意事项
=1\*GB3①当主楼外地下室顶板在距主楼3~4m处，还设有后浇带时，首先应将加固区范围内后浇带混凝土结构施工完整，将加固区后浇带两边凿剔干净，清洗后，根据设计要求浇筑C40膨胀混凝土，振捣密实，应严格保证混凝土质量，加强养护，尽量使上部荷载通过梁、板传至剪力墙、柱上共同受力。
=2\*GB3②加固体系的上部工字钢与混凝土面接触处，应将混凝土基面打磨平整，使工字钢与基面紧密接触，不留缝隙，防止混凝土结构局部受压变形。
=3\*GB3③工字钢焊好钢板衬垫后，直接立于基础筏板上，整个支撑体系焊接应牢固、横平竖直，传力明确，架体安装完成后，应随时注意观察工字钢架体的稳定情况。
施工电梯基础承载力计算
施工电梯基础置于顶板上
本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》，《施工升降机安全规则》，
