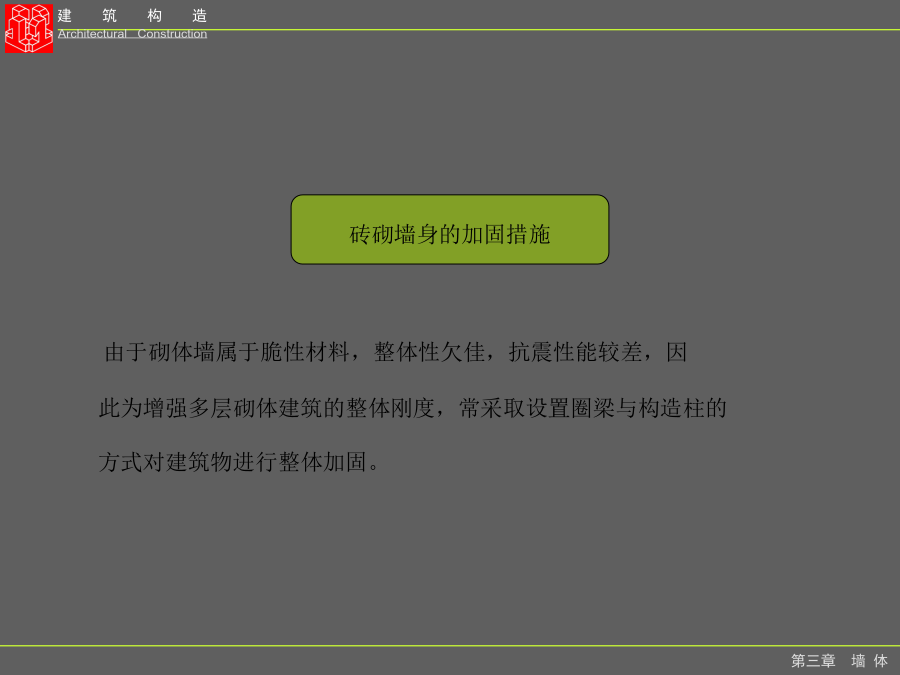

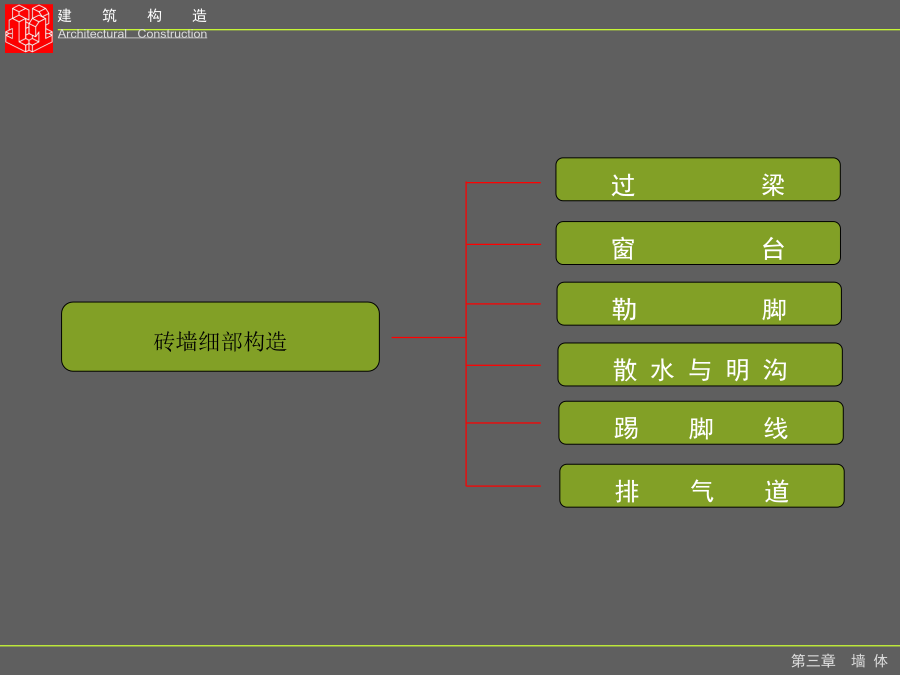

建筑构造建筑构造由于砌体墙属于脆性材料，整体性欠佳，抗震性能较差，因

此为增强多层砌体建筑的整体刚度，常采取设置圈梁与构造柱的

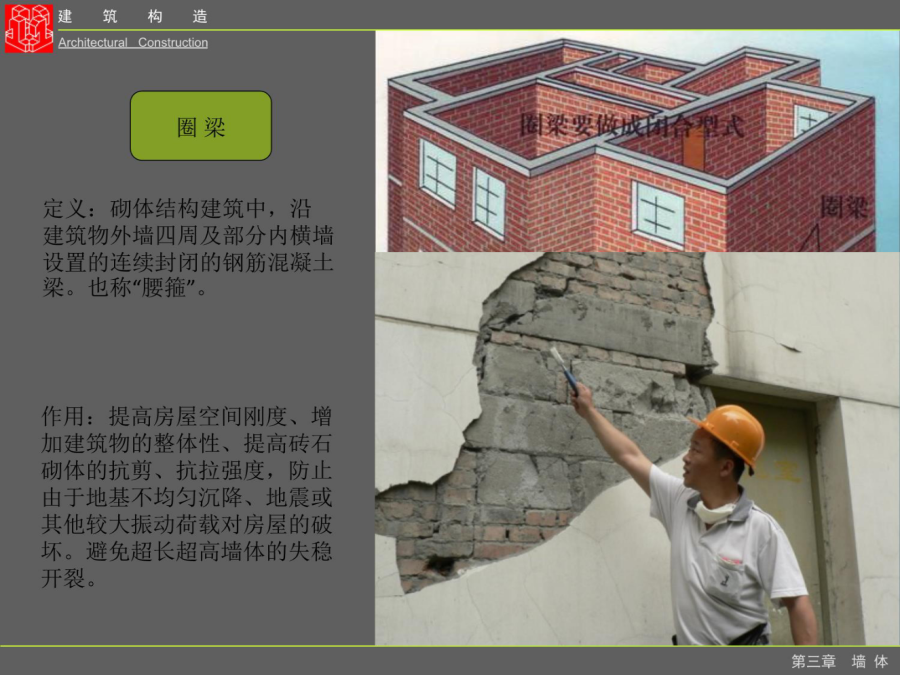

方式对建筑物进行整体加固。圈梁似梁非梁。

梁是有一个或者多个支点支撑的受弯构件。

圈梁是均匀卧在墙体上，呈封闭状的构造措施。
除外墙之外，内墙也应设置圈梁，并尽可能与外圈梁形成连结。

在贯通的内纵墙必须设置，如有不贯通的内横墙，每8-16米设置一道。钢筋混凝土圈梁钢筋砖圈梁宽度：通常与墙厚相同，不小于180mm；如墙厚大于240mm，其宽
度不小于墙厚的2/3；

高度：不小于120，且与砖的皮数相适应，如120（2匹砖），180
（3匹砖）等；

位置：一般设于板下（预制板），有时与门窗洞口过梁结合布置；

只需构造配筋，当圈梁兼过梁时，或圈梁局部下面有走道时，才需进行结构方面的计算和补强。

设置原则见44页表3-2-1。不宜预制，通常现浇。因预制圈梁难以形成封闭的环。采用附加圈梁定义：为提高砌体墙的抗震性能,规范要求应在砌体墙内适宜部位
设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。建筑构造师益地质校糙矾叮议茅耀栗篇私搽托磁啥驰甚祝室划臂罢怒汀吩生伐赞竣建筑构造-09(构造柱+砌块墙+浇注墙)建筑构造-09(构造柱+砌块墙+浇注墙)构造柱是从构造上起加固作用，不承受竖向荷载，因此不是结构柱。设置部位：
外墙四角、
较大洞口两侧、
大房间内外墙交接处、
楼梯间四角、
横墙与纵墙交接处、
较长墙体的中部。
间距不宜大于4M，其他情
况不宜大于墙高的1.5—2倍及
6M。（详表3-2-3）转角处设构造柱纵横墙交接处与较长的墙体中部构造柱的截面尺寸施工时先砌墙，墙砌成马牙槎，沿高度方向每隔500mm设拉结筋，钢筋深入墙内不少于1米。然后逐层浇注构造柱。构造柱与砖墙的拉结建筑构造构造柱与圈梁的连接圈梁与构造柱整浇圈梁、构造柱与框架结构梁柱的区别砖砌墙身的其他加固措施建筑构造建筑构造建筑构造建筑构造目前说法并不统一，大致可有如下区别：

1、加工方法不同：实心砖都是烧结制作，多孔砖和空心砖既有烧结也有蒸压、蒸养制作，目前烧结逐渐淘汰，砌块没有烧结的。

2、尺寸规格不同：多孔砖和空心砖规格较小，砌块不仅有小规格，也有大规格。以100、200为模数单位，基本解决模数问题，但多数砌块不

能现场切割，因此必须在设计中进行排列设计，如无法完全满足

整数排列，允许用极少量的普通砖填缝。位置：对应砖墙设构造柱的位置

混凝土空心小砌块的芯柱最小截面不小于120×120。中型砌块芯柱最小截面为150×150。芯柱的配筋对小型砌块而言，每孔1ø12；对中型砌块而言，在6、7度抗震设防时1ø14或2ø10，8度设防时1ø16或2ø12。芯柱的混凝土强度等级为小型砌块C15，中型砌块C20。建筑构造建筑构造建筑构造1、需要限制平面设计的进深和面宽，一般情况不宜大于6米。

2、承重墙体上下层必须对齐，大空间必须放置在小空间上部。

3、承重墙体上洞口位置和大小必须适合于承重结构。

4、考虑抗震和结构整体性：
（1）承重墙体平面宜为L型或者T型，端部延伸不小于1米。
（2）必须设置圈梁和构造柱。

5、适用用于地震了烈度小于7度地区，层数小于7层。

6、层高不应超过3.6米建筑构造
