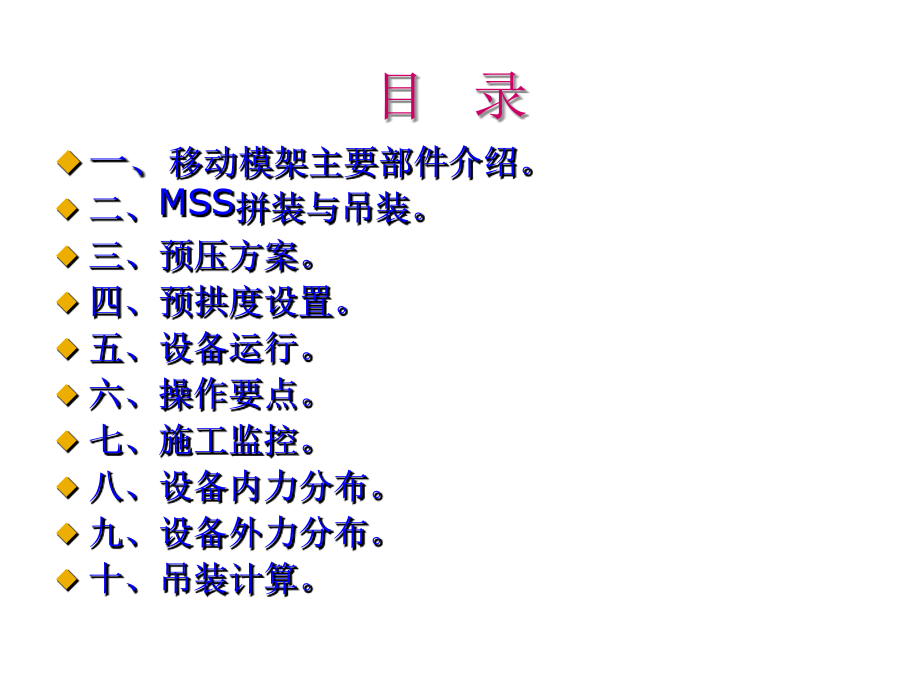

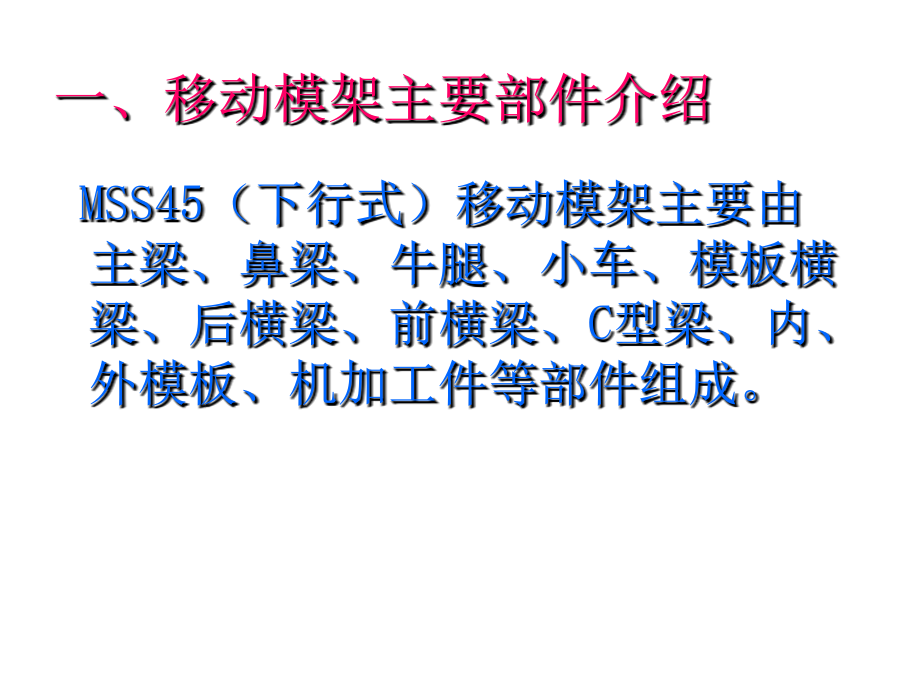

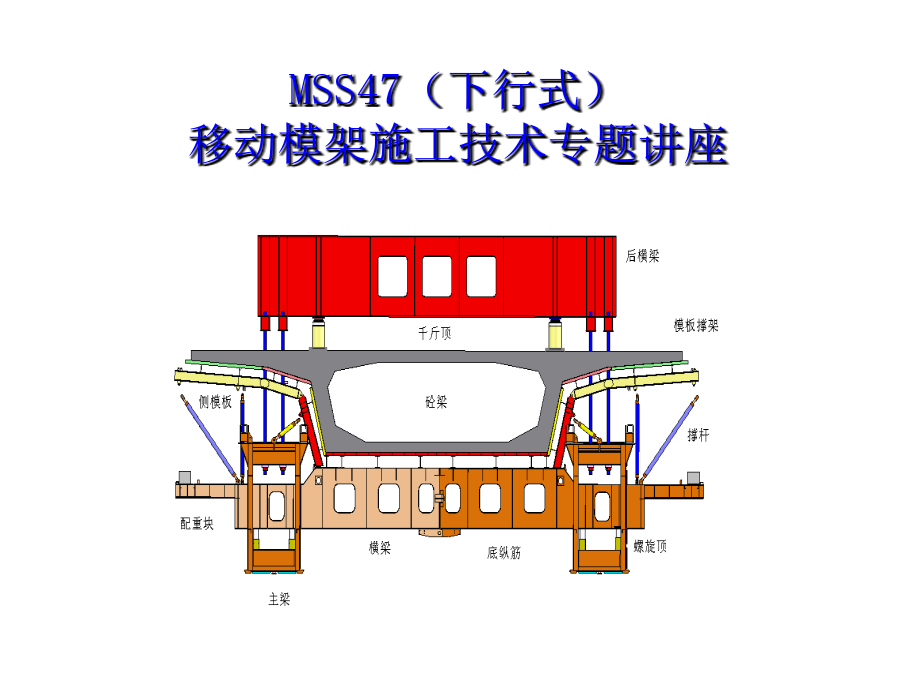

MSS47（下行式）移动模架施工技术专题讲座目录一、移动模架主要部件介绍1.2主要性能参数序号1.4液压电气系统明细表2、主梁构件图3、鼻梁构件4、旋转小车5、C型梁6、后横梁7、前横梁8、牛腿9、自动卡入推进装置10、自锁千斤顶11、吊装架二、MSS拼装2.1高强螺栓施工2.2高强螺栓施工(2)2.3拼装次序图2.4、提升方案2.5试提升2.6正式提升2.7安装液压电器2.8拼装C梁三、预压方案3.1预压3.2加载布置四、预拱度设置(cm)8五、设备运行操作01第一次模板下降02穿入吊杆03前横梁油缸下降04牛腿分开05倒运牛腿06牛腿合拢07抽走吊杆08收前辅助油缸09二次落模10拔前横梁销子11拆除横梁销子12开模13油缸推动纵移（1）14模架纵移（2）15合模16插入横梁销轴17顶起模架六、操作要点牛腿自行
纵向设置好操作人员安全绳，对有纵坡的桥梁要设置好制动措施，由于自行牛腿时推动拨叉锁定位置正好与mss行进时相反，注意定位销轴安放位置。
将中、后支点出牛腿上的安放到提升吊耳，并插好销子并锁死销轴，安放保险吊杆，竖向千斤顶回油降落，小车提升油缸缩缸提升牛腿，高度由下一孔的对接标高控制。牛腿合龙对接：调整好小车的提升油缸，使牛腿尽量接近水平状态，操纵横移液压油缸，横移牛腿到大致位置。
利用墩顶上的提升设备（倒链或千斤顶）精确调整好牛腿梁使其销孔对接同心，必要时在两个对接牛腿之间设置临时对接伸缩油缸或倒链。
穿入对接销轴：标准跨可直接打入，宽墩（伸缩缝、过度墩）处空间较小采用微型千斤顶挤入。
安放销梁(如果有)：牛腿合后禁止用小车上的提升千斤顶来调整销梁标高。如果前期测量有误，无法对接销梁，可采用升降中、后支点的竖向千斤顶，必须保证中、后支点的竖向千斤顶升降同步，原则上要求先对接后牛腿，在对接前牛腿。
调整好前后牛腿，使小车上的竖向千斤顶伸缸接触到MSS主梁，降落中、后支处的竖向千斤顶使主梁降落到小车千斤顶上，将小车上的竖向千斤顶回油缩缸，将主梁落在牛腿上。
将后横梁抽出吊杆，主梁横移带动外模脱开砼梁至打开位置。
抽出C梁吊杆。
调试对讲机信号，保证所有纵移千斤顶同步运行，指派专人观察：mss横梁与墩身、c梁与砼梁腹板、C梁与砼翼缘板钢筋之间是否发生碰撞。
纵移主梁带动外模移至下一孔，（C梁随之移动，C梁上如有回转吊应将其吊杆放置在横桥向位置并锁死）。
向内横移使MSS模板对接闭合，对接时除模板横梁所有销孔对正外，还要保证前、中、后横梁位置对正。首次C梁安放：
由于首次C梁安放无空间，必须在主梁纵移三米左右后进行，一般要拆除底模、横梁才能做到，初次牛腿自行必须在mss完成打开、横移、合龙后进行。
牛腿首次自行：首次自行要清理滑道杂物、焊渣，检查联结板处的高强螺栓是否阻碍牛腿自行，如过长要更换，联结板处设置导向板，保证小车自行顺利。检查鼻梁底部的推进用板的焊缝、几何尺寸、对接处错台情况，保证牛腿自行时推进时流畅。
安全检查：5孔对受拉焊缝（吊点部位，小挂轮）进行表观检查；每15跨对其进行无损检测。
牛腿小车与牛腿梁之间的受拉高强螺栓每5跨进行更换。小车提升千斤顶进行满荷压力试验。八、设备最大内力分布九、MSS对结构产生的外力十、吊架计算上锚梁
