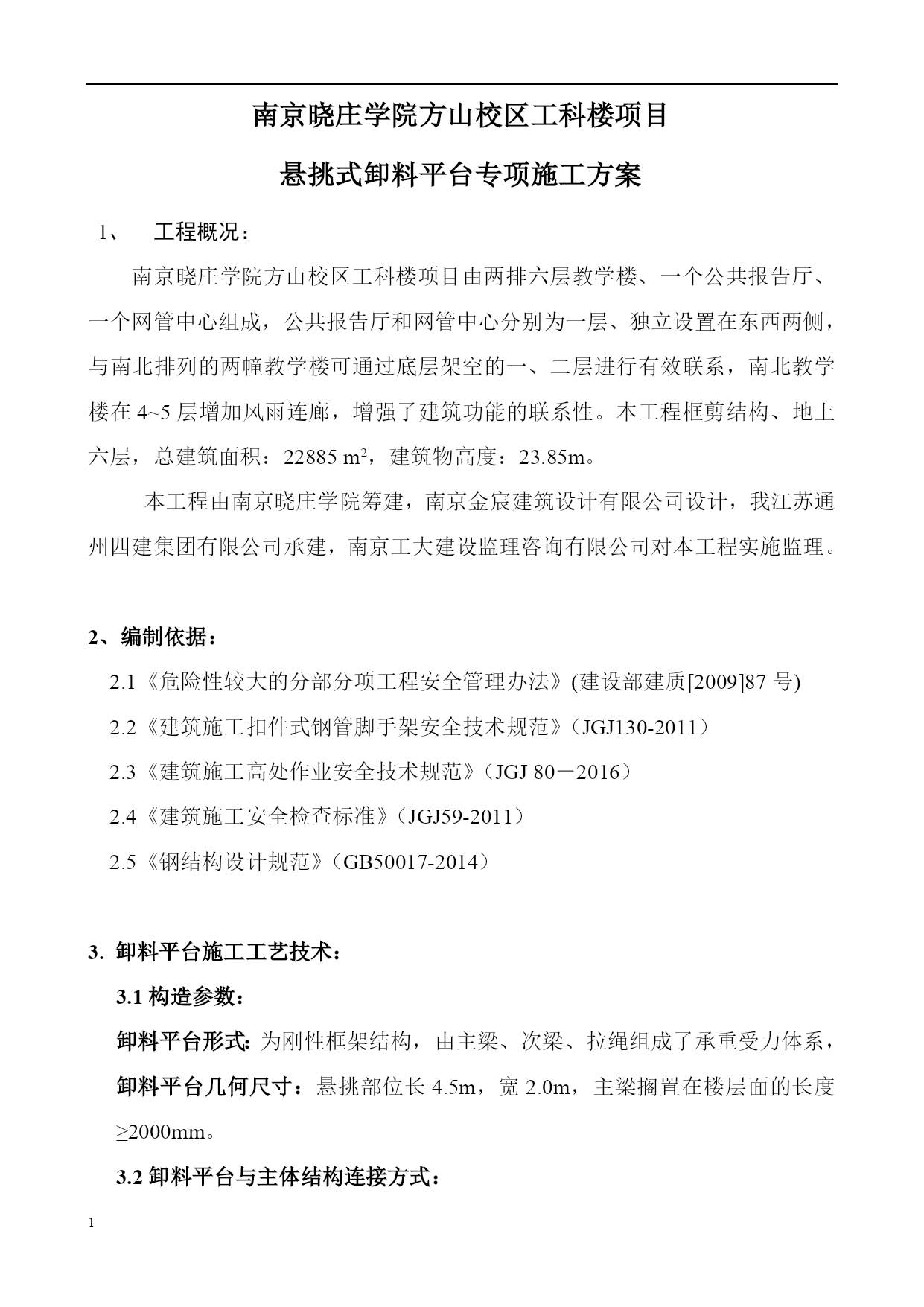

南京晓庄学院方山校区工科楼项目
悬挑式卸料平台专项施工方案
工程概况：
南京晓庄学院方山校区工科楼项目由两排六层教学楼、一个公共报告厅、一个网管中心组成，公共报告厅和网管中心分别为一层、独立设置在东西两侧，与南北排列的两幢教学楼可通过底层架空的一、二层进行有效联系，南北教学楼在4~5层增加风雨连廊，增强了建筑功能的联系性。本工程框剪结构、地上六层，总建筑面积：22885m2，建筑物高度：23.85m。
本工程由南京晓庄学院筹建，南京金宸建筑设计有限公司设计，我江苏通州四建集团有限公司承建，南京工大建设监理咨询有限公司对本工程实施监理。

2、编制依据：
2.1《危险性较大的分部分项工程安全管理办法》(建设部建质[2009]87号)
2.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）
2.3《建筑施工高处作业安全技术规范》（JGJ80－2016）
2.4《建筑施工安全检查标准》（JGJ59-2011）
2.5《钢结构设计规范》（GB50017-2014）

3.卸料平台施工工艺技术：
3.1构造参数：
卸料平台形式：为刚性框架结构，由主梁、次梁、拉绳组成了承重受力体系，
卸料平台几何尺寸：悬挑部位长4.5m，宽2.0m，主梁搁置在楼层面的长度≥2000mm。
3.2卸料平台与主体结构连接方式：

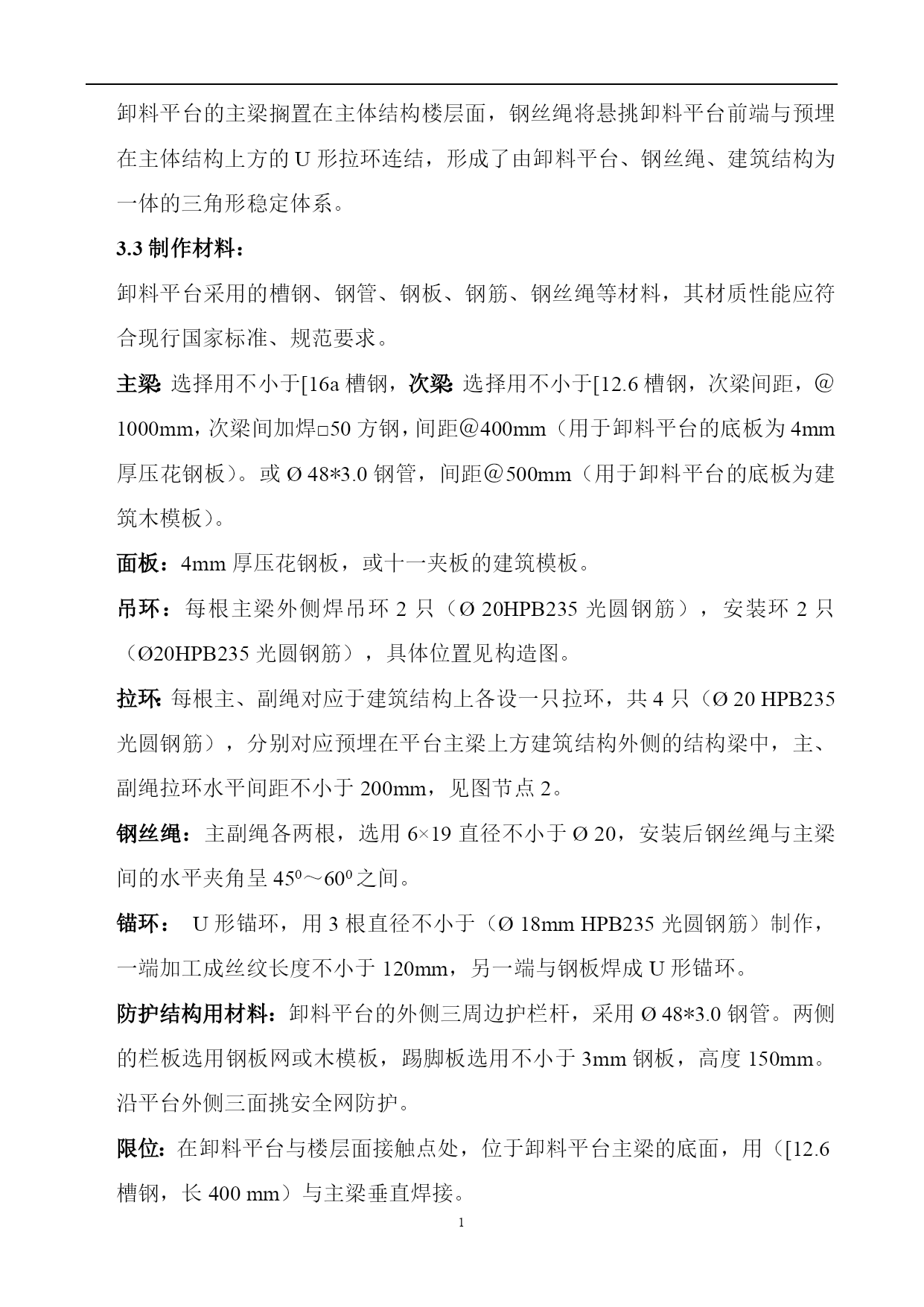

卸料平台的主梁搁置在主体结构楼层面，钢丝绳将悬挑卸料平台前端与预埋在主体结构上方的U形拉环连结，形成了由卸料平台、钢丝绳、建筑结构为一体的三角形稳定体系。
3.3制作材料：
卸料平台采用的槽钢、钢管、钢板、钢筋、钢丝绳等材料，其材质性能应符合现行国家标准、规范要求。
主梁：选择用不小于[16a槽钢，次梁：选择用不小于[12.6槽钢，次梁间距，＠1000mm，次梁间加焊□50方钢，间距＠400mm（用于卸料平台的底板为4mm厚压花钢板）。或Ø48*3.0钢管，间距＠500mm（用于卸料平台的底板为建筑木模板）。
面板：4mm厚压花钢板，或十一夹板的建筑模板。
吊环：每根主梁外侧焊吊环2只（Ø20HPB235光圆钢筋），安装环2只（Ø20HPB235光圆钢筋），具体位置见构造图。
拉环：每根主、副绳对应于建筑结构上各设一只拉环，共4只（Ø20HPB235光圆钢筋），分别对应预埋在平台主梁上方建筑结构外侧的结构梁中，主、副绳拉环水平间距不小于200mm，见图节点2。
钢丝绳：主副绳各两根，选用6×19直径不小于Ø20，安装后钢丝绳与主梁间的水平夹角呈450～600之间。
锚环：U形锚环，用3根直径不小于（Ø18mmHPB235光圆钢筋）制作，一端加工成丝纹长度不小于120mm，另一端与钢板焊成U形锚环。
防护结构用材料：卸料平台的外侧三周边护栏杆，采用Ø48*3.0钢管。两侧的栏板选用钢板网或木模板，踢脚板选用不小于3mm钢板，高度150mm。沿平台外侧三面挑安全网防护。
限位：在卸料平台与楼层面接触点处，位于卸料平台主梁的底面，用（[12.6槽钢，长400mm）与主梁垂直焊接。

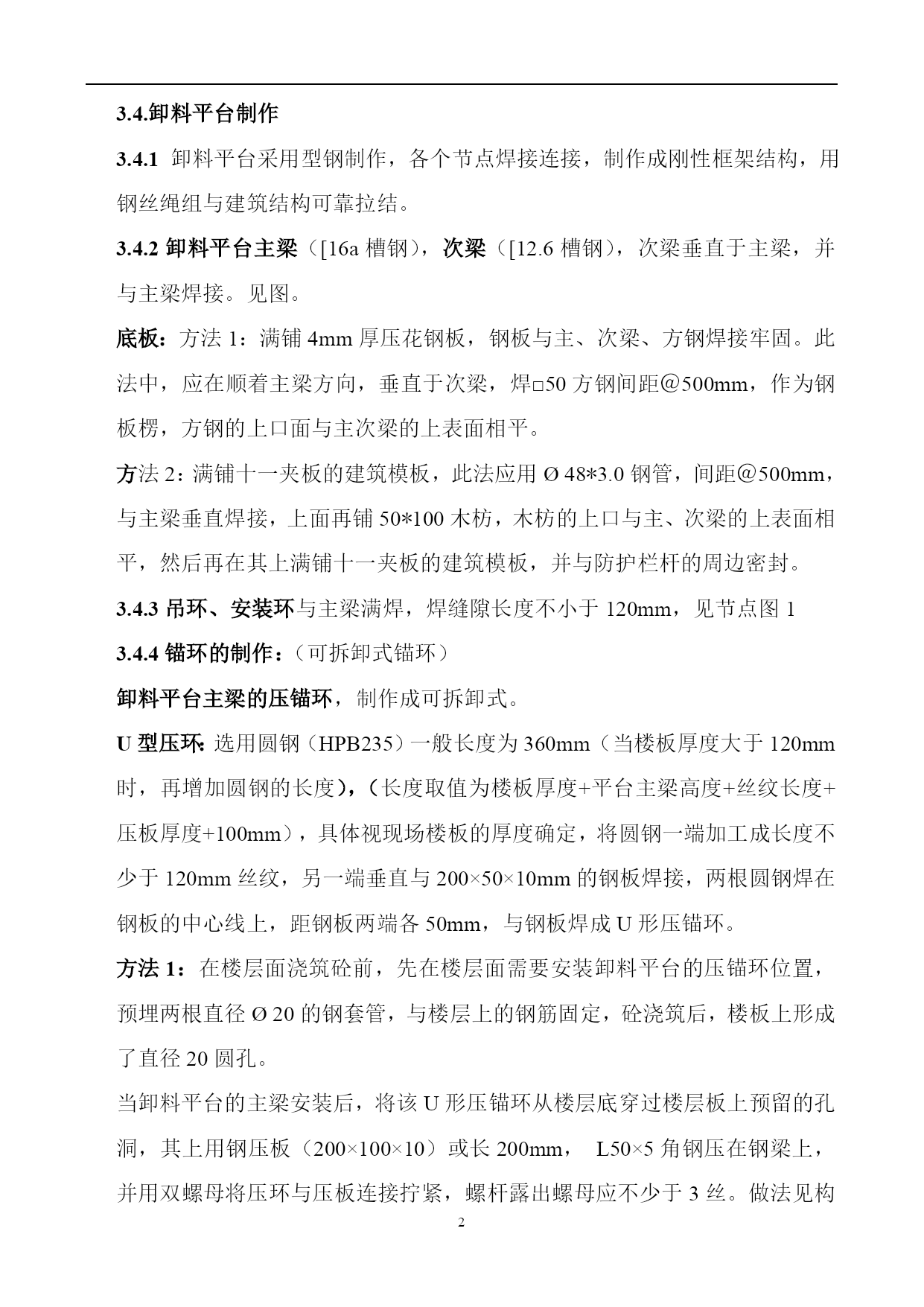

3.4.卸料平台制作
3.4.1卸料平台采用型钢制作，各个节点焊接连接，制作成刚性框架结构，用钢丝绳组与建筑结构可靠拉结。

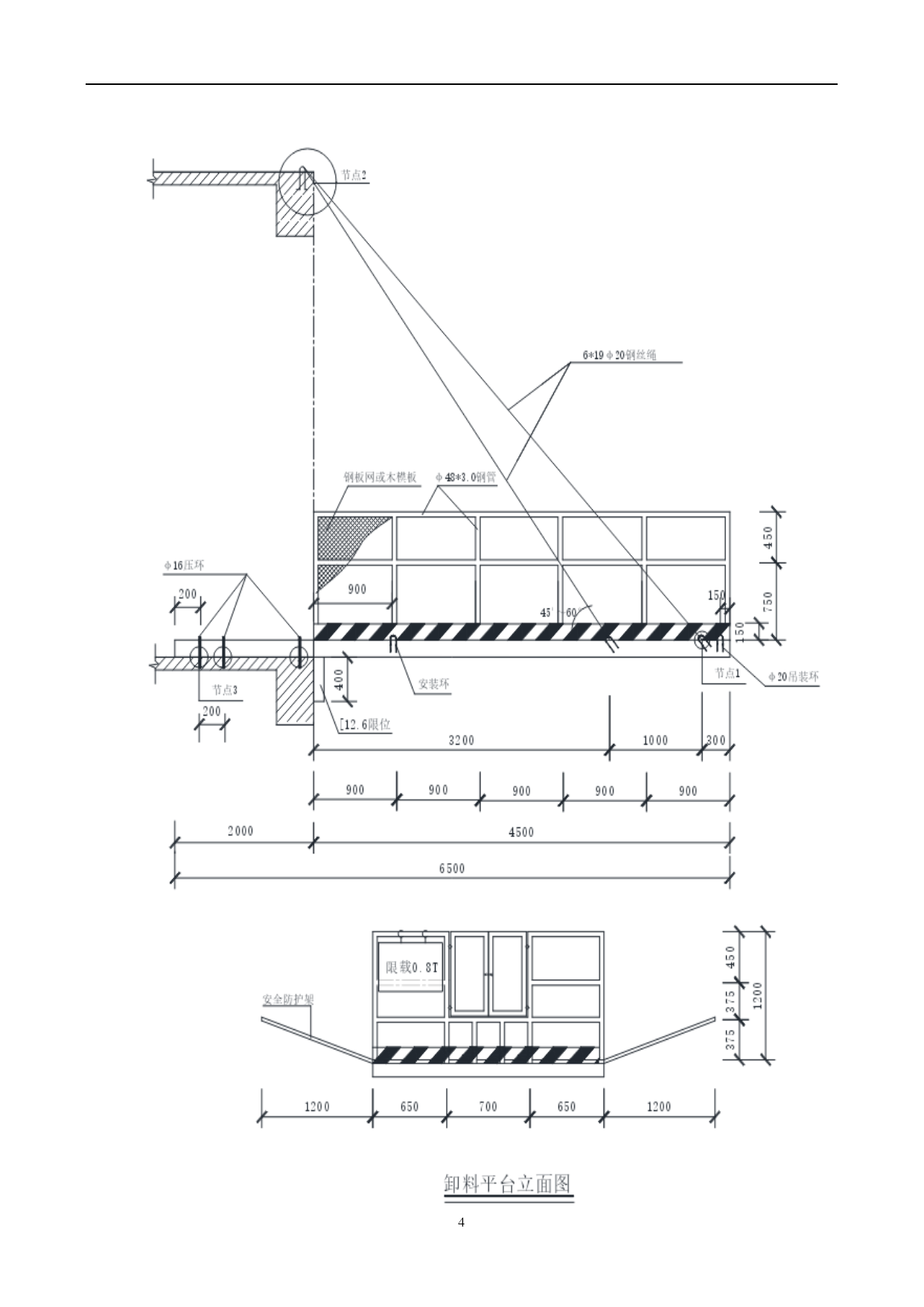

3.4.2卸料平台主梁（[16a槽钢），次梁（[12.6槽钢），次梁垂直于主梁，并与主梁焊接。见图。
底板：方法1：满铺4mm厚压花钢板，钢板与主、次梁、方钢焊接牢固。此法中，应在顺着主梁方向，垂直于次梁，焊□50方钢间距＠500mm，作为钢板楞，方钢的上口面与主次梁的上表面相平。
方法2：满铺十一夹板的建筑模板，此法应用Ø48*3.0钢管，间距＠500mm，与主梁垂直焊接，上面再铺50*100木枋，木枋的上口与主、次梁的上表面相平，然后再在其上满铺十一夹板的建筑模板，并与防护栏杆的周边密封。
3.4.3吊环、安装环与主梁满焊，焊缝隙长度不小于120mm，见节点图1
3.4.4锚环的制作：（可拆卸式锚环）
卸料平台主梁的压锚环，制作成可拆卸式。
U型压环：选用圆钢（HPB235）一般长度为360mm（当楼板厚度大于120mm时，再增加圆钢的长度），（长度取值为楼板厚度+平台主梁高度+丝纹长度+压板厚度+100mm），具体视现场楼板的厚度确定，将圆钢一端加工成长度不少于120mm丝纹，另一端垂直与200×50×10mm的钢板焊接，两根圆钢焊在钢板的中心线上，距钢板两端各50mm，与钢板焊成U形压锚环。
方法1：在楼层面浇筑砼前，先在楼层面需要安装卸料平台的压锚环位置，预埋两根直径Ø20的钢套管，与楼层上的钢筋固定，砼浇筑后，楼板上形成了直径20圆孔。

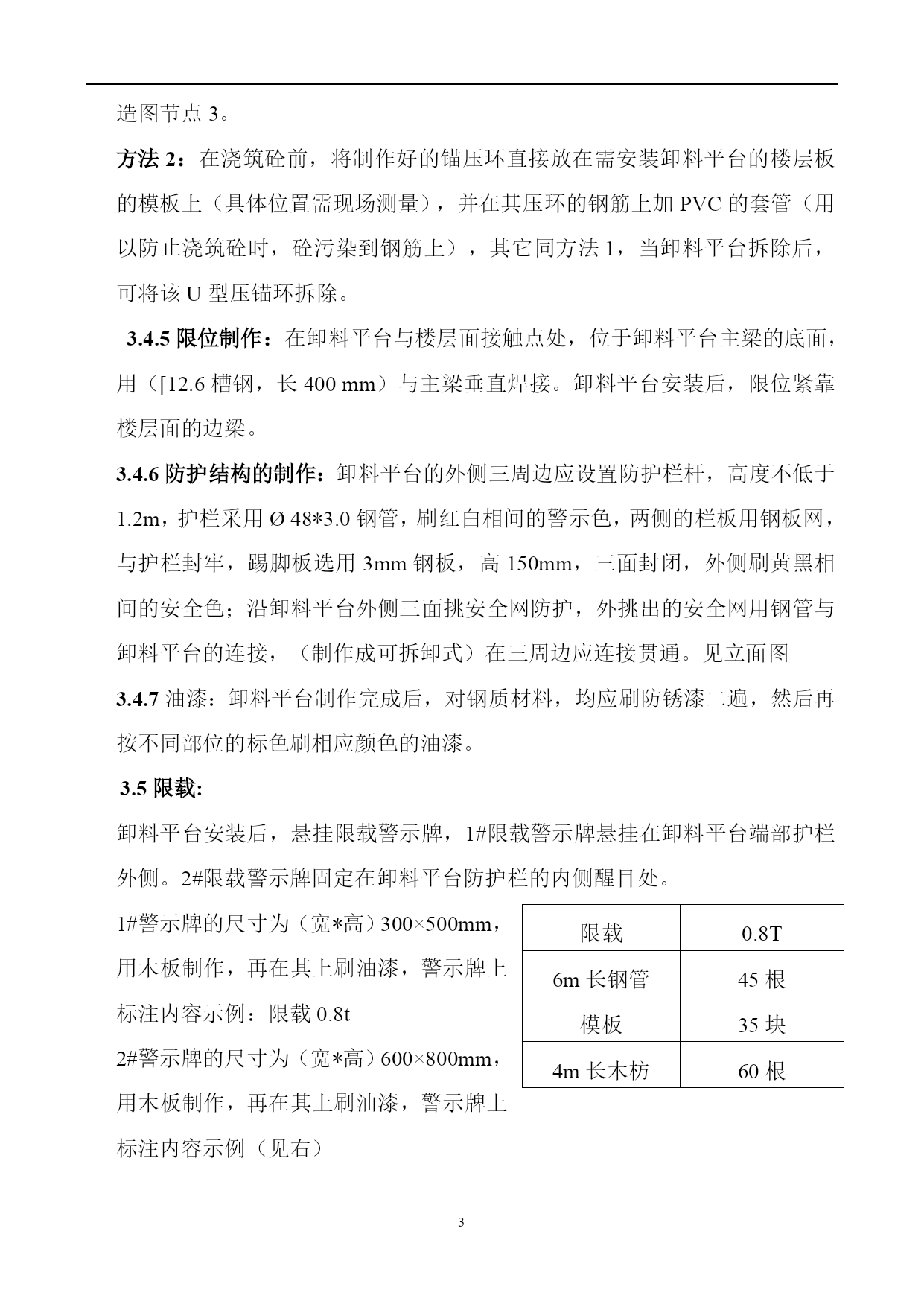

当卸料平台的主梁安装后，将该U形压锚环从楼层底穿过楼层板上预留的孔洞，其上用钢压板（200×100×10）或长200mm，L50×5角钢压在钢梁上，并用双螺母将压
