管道吊装专项施工方案
1

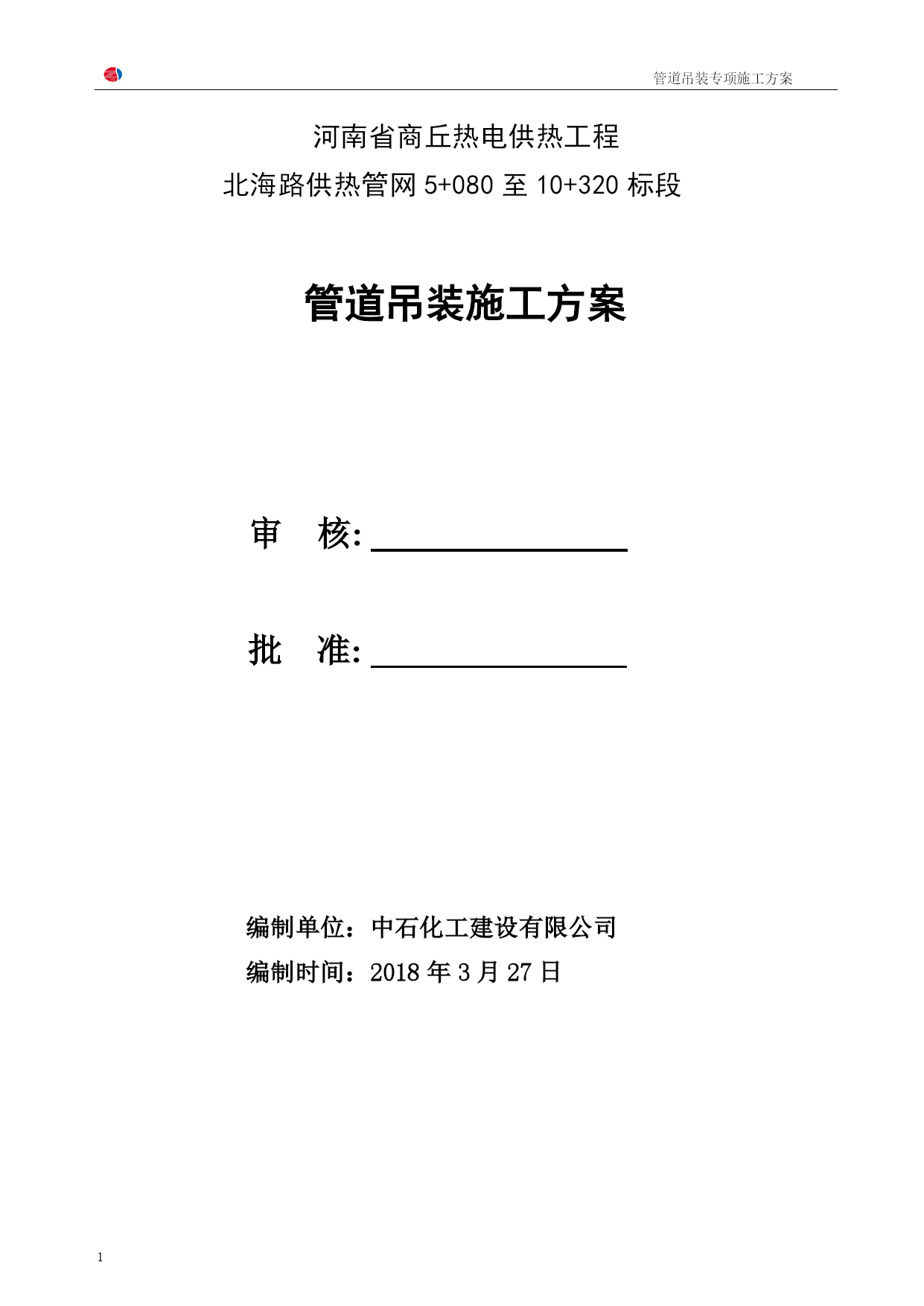

河南省商丘热电供热工程
北海路供热管网5+080至10+320标段

管道吊装施工方案

审核:

批准:

编制单位：中石化工建设有限公司
编制时间：2018年3月27日

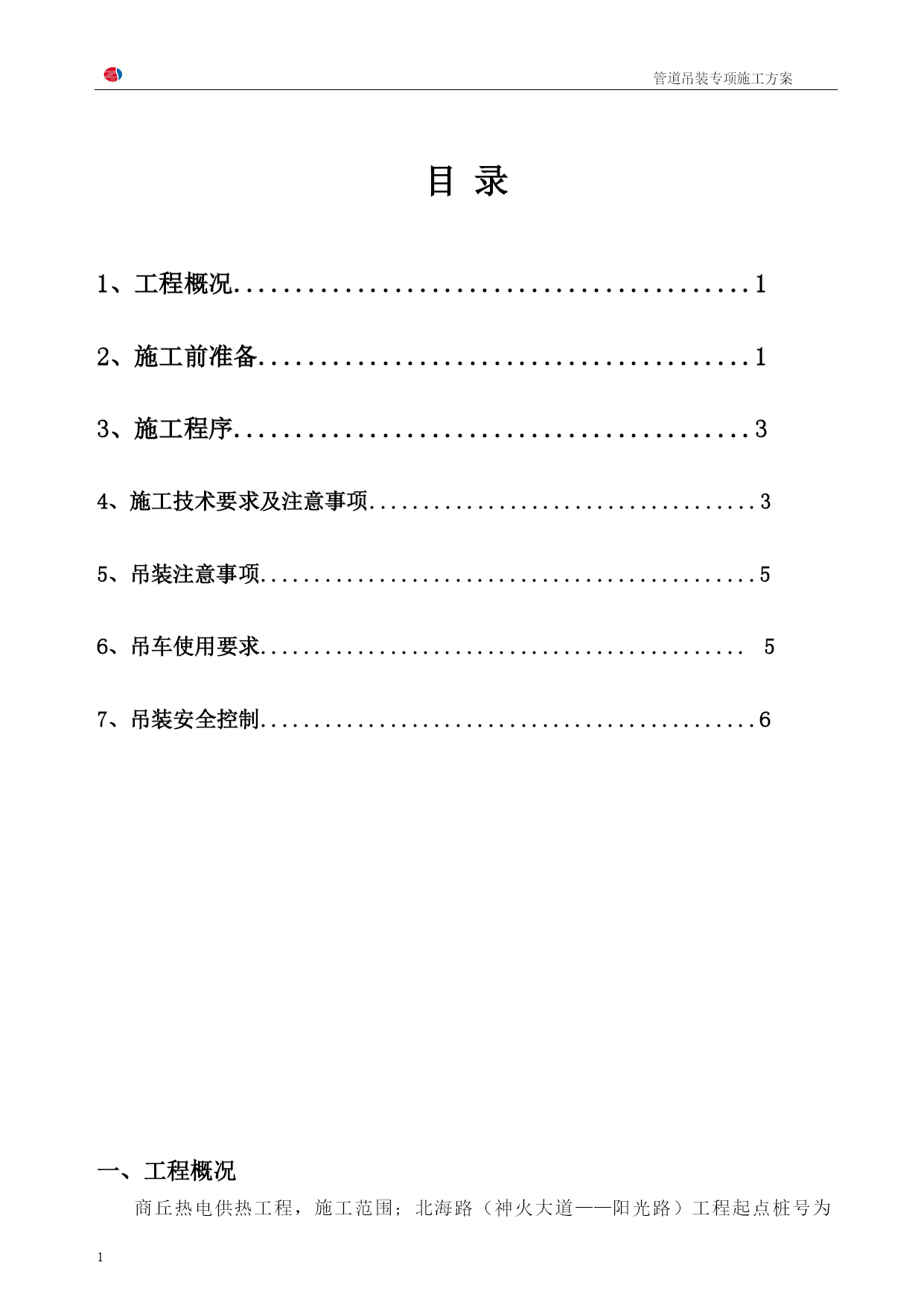

目录

1、工程概况..........................................1
2、施工前准备........................................1
3、施工程序..........................................3
4、施工技术要求及注意事项....................................3
5、吊装注意事项..............................................5
6、吊车使用要求.............................................5
7、吊装安全HYPERLINK"http://bbs.shejis.com/index.php?gid=280"\t"_blank"控制..............................................6

一、HYPERLINK"http://dt.shejis.com/swzx/nzj/"\t"_blank"工程概况

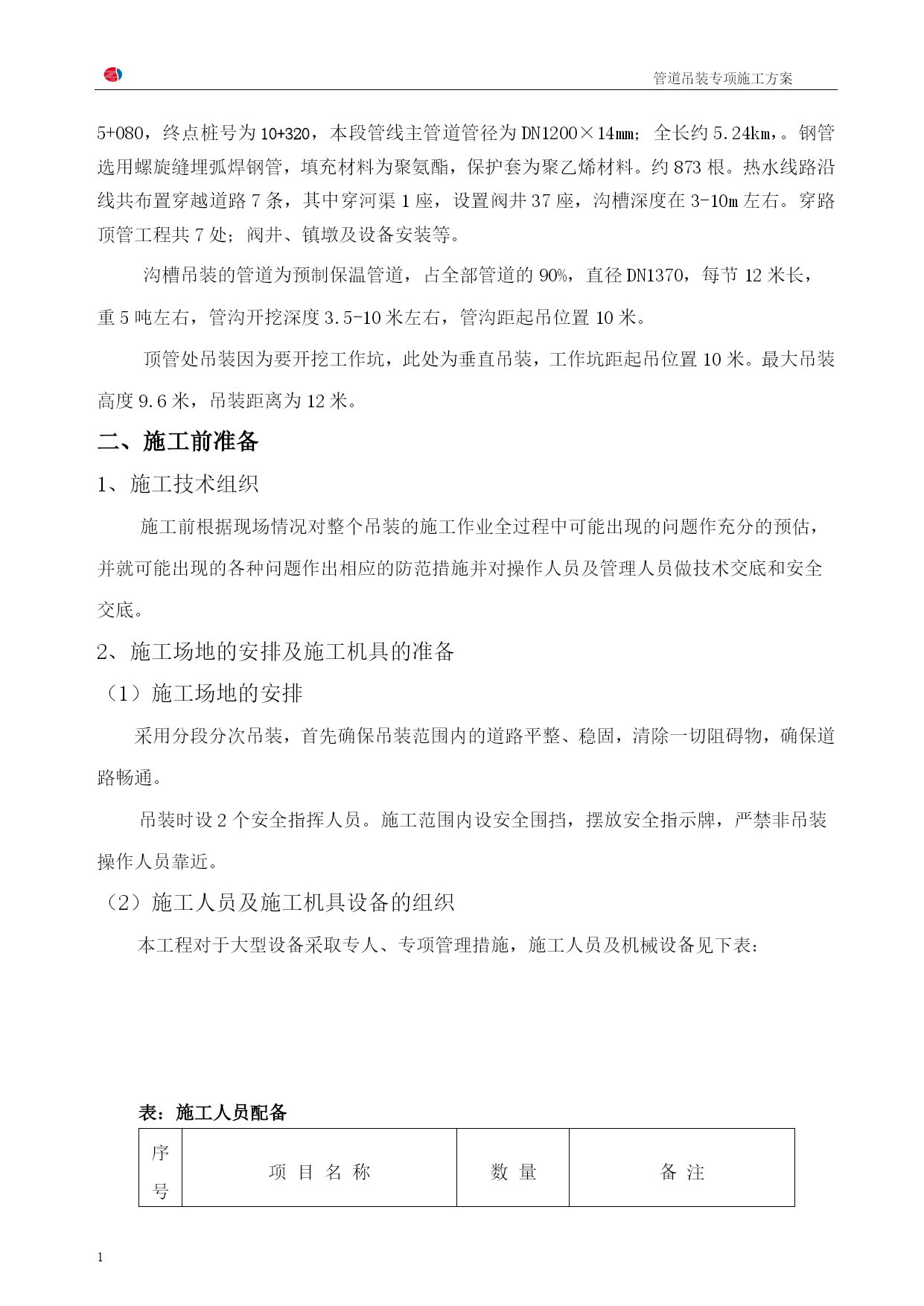

商丘热电供热工程，施工范围；北海路（神火大道——阳光路）工程起点桩号为5+080，终点桩号为10+320，本段管线主管道管径为DN1200×14mm；全长约5.24km，。钢管选用螺旋缝埋弧焊钢管，填充材料为聚氨酯，保护套为聚乙烯材料。约873根。热水线路沿线共布置穿越道路7条，其中穿河渠1座，设置阀井37座，沟槽深度在3-10m左右。穿路顶管工程共7处；阀井、镇墩及设备安装等。
沟槽吊装的管道为预制保温管道，占全部管道的90%，直径DN1370，每节12米长，重5吨左右，管沟开挖深度3.5-10米左右，管沟距起吊位置10米。
顶管处吊装因为要开挖工作坑，此处为垂直吊装，工作坑距起吊位置10米。最大吊装高度9.6米，吊装距离为12米。
二、施工前准备1、施工技术组织施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估，并就可能出现的各种问题作出相应的防范措施并对操作人员及管理人员做技术交底和安全交底。
2、施工场地的安排及施工机具的准备（1）施工场地的安排
采用分段分次吊装，首先确保吊装范围内的道路平整、稳固，清除一切阻碍物，确保道路畅通。
吊装时设2个安全指挥人员。施工范围内设安全围挡，摆放安全指示牌，严禁非吊装操作人员靠近。
（2）施工人员及施工机具设备的组织本HYPERLINK"http://dt.shejis.com/swzx/nzj/"\t"_blank"工程对于大型设备采取专人、专项管理措施，施工人员及机械设备见下表：

表：施工人员配备

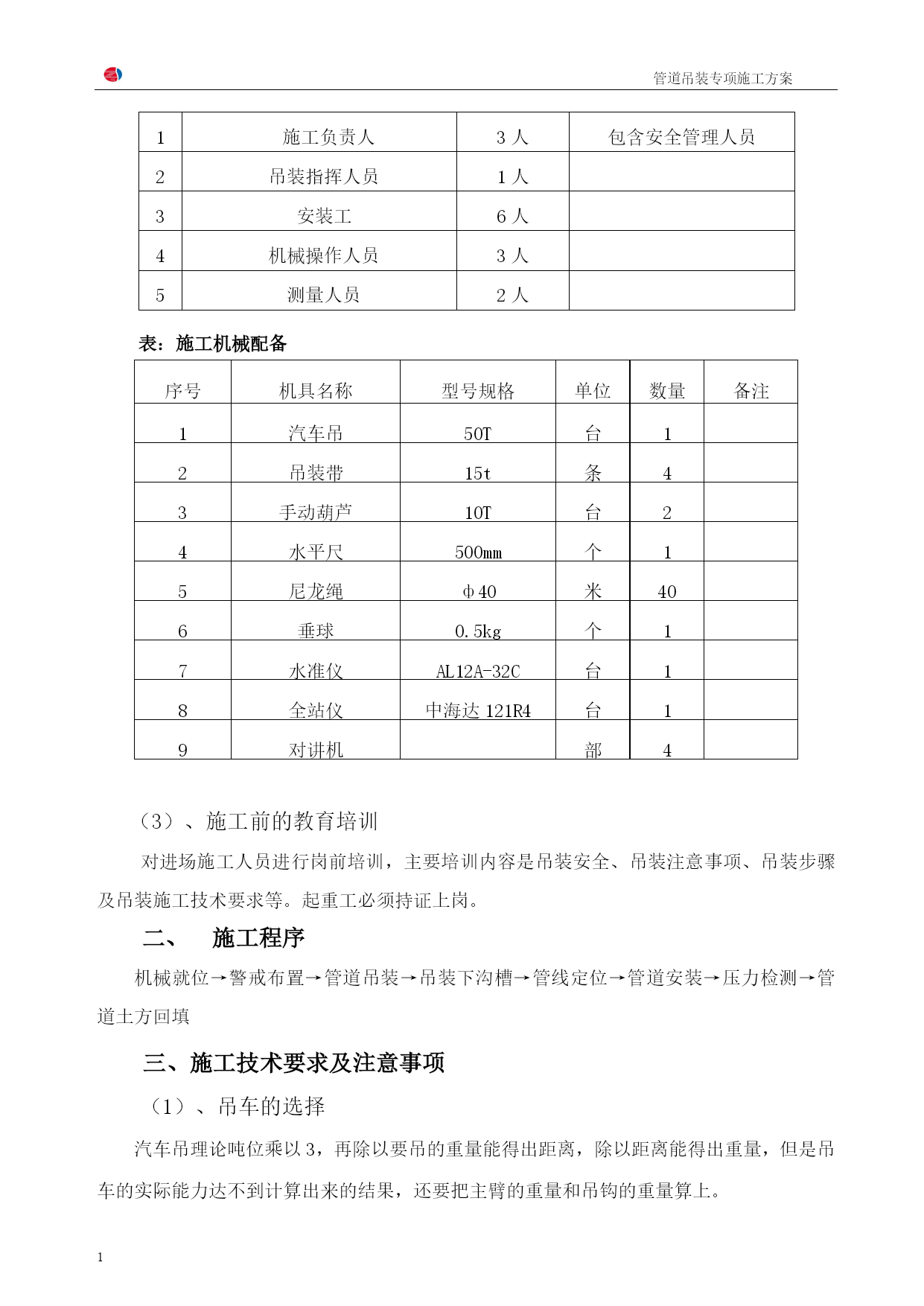

序号项目名称数量备注1施工负责人3人包含安全管理人员2吊装指挥人员1人3安装工6人4机械操作人员3人5测量人员2人表：施工机械配备
序号机具名称型号规格单位数量备注1汽车吊50T台12吊装带15t条43手动葫芦10T台24水平尺500mm个15尼龙绳ф40米406垂球0.5kg个17水准仪AL12A-32C台18全站仪中海达121R4台19对讲机部4
（3）、施工前的教育培训对进场施工人员进行岗前培训，主要培训内容是吊装安全、吊装注意事项、吊装步骤及吊装施工技术要求等。起重工必须持证上岗。
二、施HYPERLINK"http://dt.shejis.com/swzx/nzj/"\t"_blank"工程序
机械就位→警戒布置→管道吊装→吊装下沟槽→管线定位→管道安装→压力检测→管道土方回填
三、施工技术要求及注意事项
（1）、吊车的选择
汽车吊理论吨位乘以3，再除以要吊的重量能得出距离，除以距离能得出重量，但是吊车的实际能力达不到计算出来的结果，还要把主臂的重量和吊钩的重量算上。

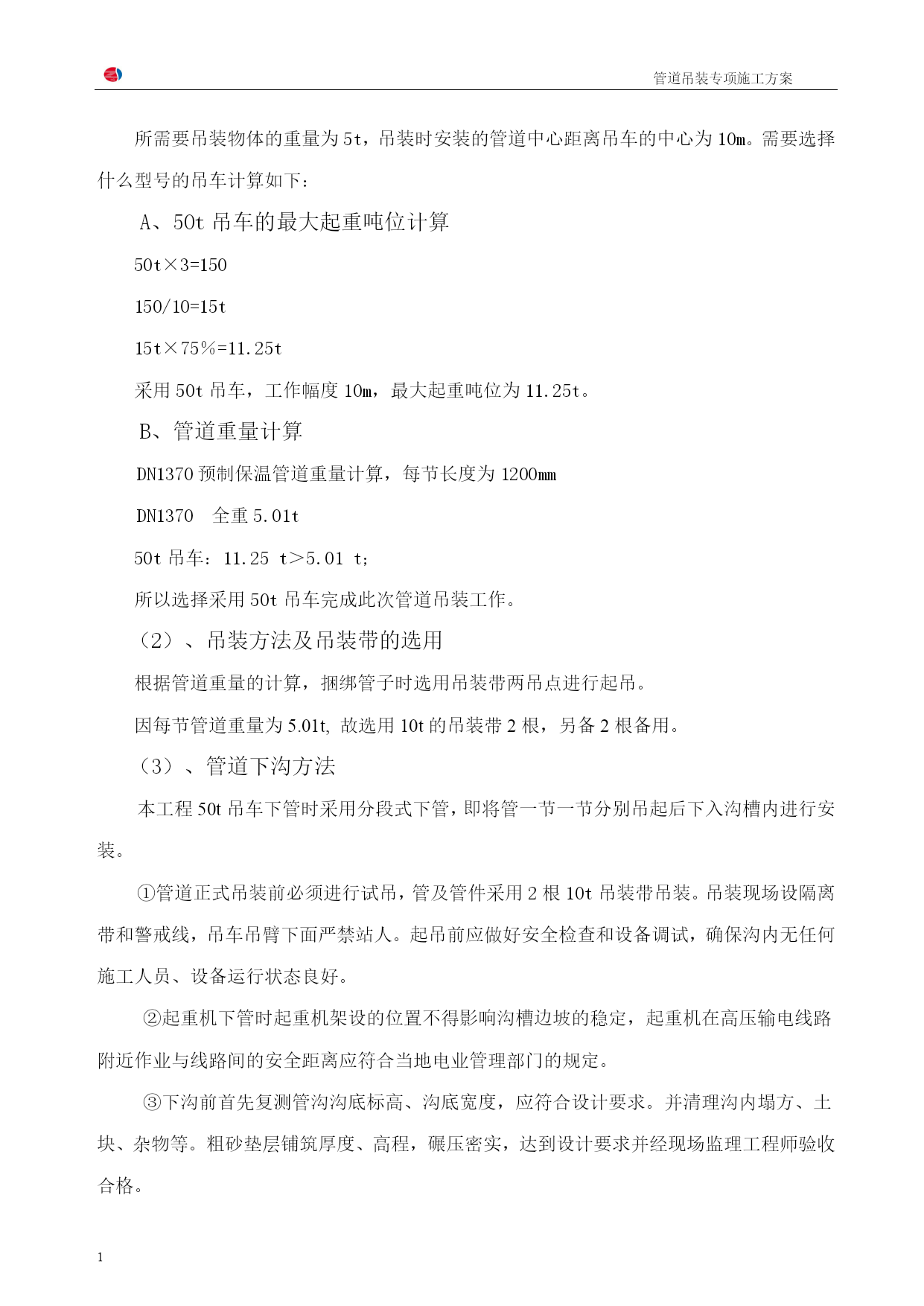

所需要吊装物体的重量为5t，吊装时安装的管道中心距离吊车的中心为10m。需要选择什么型号的吊车计算如下：
A、50t吊车的最大起重吨位计算
50t×3=150
150/10=15t
15t×75％=11.25t
采用50t吊车，工作幅度10m，最大起重吨位为11.25t。
B、管道重量计算
DN1370预制保温管道重量计算，每节长度为1200mm
DN1370全重5.01t
50t吊车：11.25t＞5.01t；
所以选择采用50t吊车完成此次管道吊装工作。
（2）、吊装方法及吊装带的选用
根据管道重量的计算，捆绑管子时选用吊装带两吊点进行起吊。因每节管道重量
