保利中悦花园一期B区塔吊基础专项施工方案

1

江门保利中悦花园一期
B区3#塔吊基础施工

专
项
施
工
方
案

编制人：黄汉阳
审核人：
审批人：

广州富利建筑安装工程有限公司
2017年3月

目录
TOC\o"1-8"\h\zHYPERLINK\l"_Toc429122198"第一章工程概况 PAGEREF_Toc429122198\h3
HYPERLINK\l"_Toc429122199"第二章编制依据 PAGEREF_Toc429122199\h3
HYPERLINK\l"_Toc429122200"第三章塔吊基础设计方案 PAGEREF_Toc429122200\h4
HYPERLINK\l"_Toc429122201"第四章施工部署 PAGEREF_Toc429122201\h10
HYPERLINK\l"_Toc429122202"第五章基础施工 PAGEREF_Toc429122202\h12
HYPERLINK\l"_Toc429122203"第五章质量保证措施 PAGEREF_Toc429122203\h17
HYPERLINK\l"_Toc429122204"第六章安全保证措施 PAGEREF_Toc429122204\h18
HYPERLINK\l"_Toc429122205"第七章4#塔吊（13#楼）基础计算书 PAGEREF_Toc429122205\h19
塔吊位置图及大样图另详

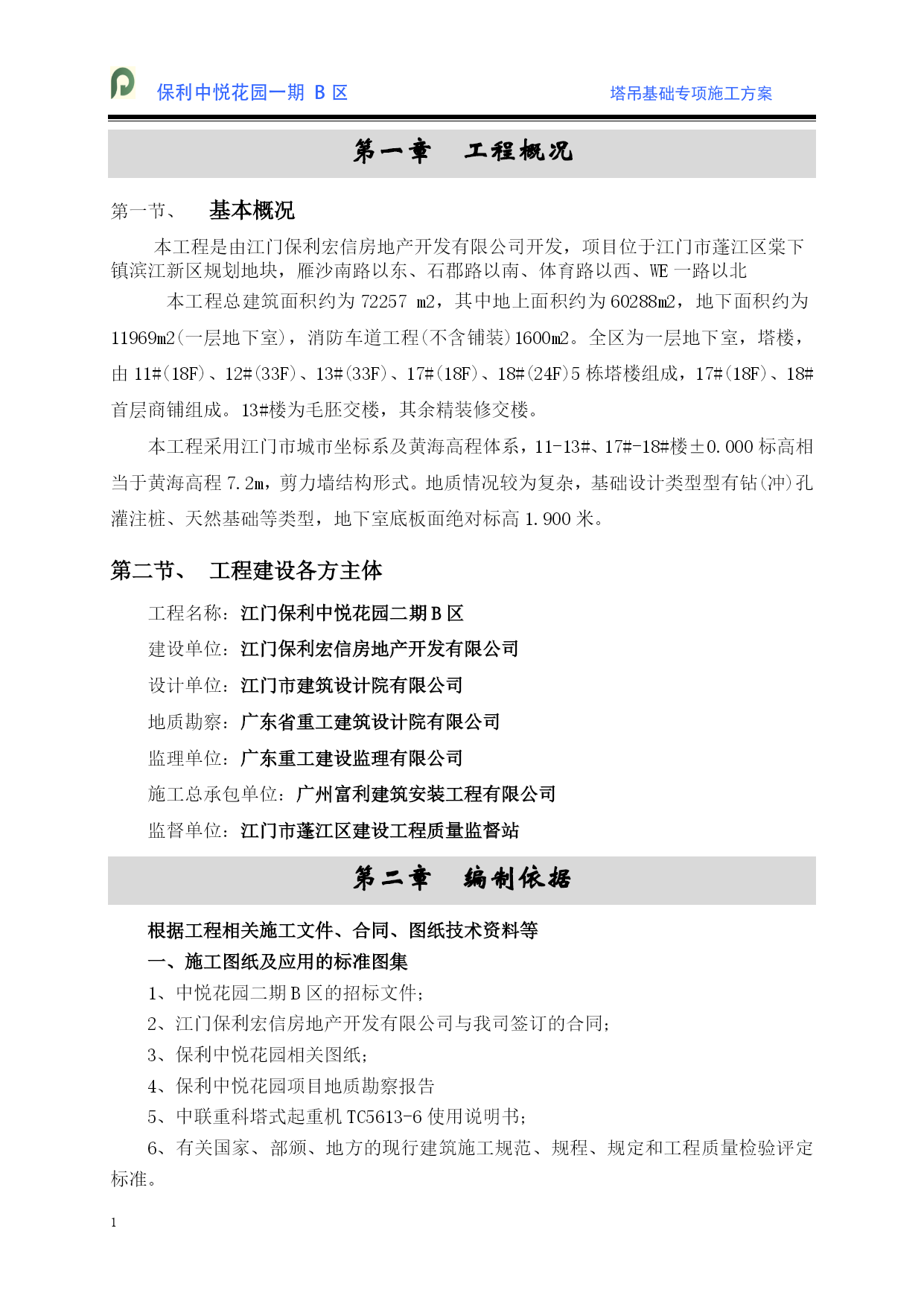

第一章工程概况
基本概况
本工程是由江门保利宏信房地产开发有限公司开发，项目位于江门市蓬江区棠下镇滨江新区规划地块，雁沙南路以东、石郡路以南、体育路以西、WE一路以北
本工程总建筑面积约为72257m2，其中地上面积约为60288m2，地下面积约为11969m2(一层地下室)，消防车道工程(不含铺装)1600m2。全区为一层地下室，塔楼，由11#(18F)、12#(33F)、13#(33F)、17#(18F)、18#(24F)5栋塔楼组成，17#(18F)、18#首层商铺组成。13#楼为毛胚交楼，其余精装修交楼。
本工程采用江门市城市坐标系及黄海高程体系，11-13#、17#-18#楼±0.000标高相当于黄海高程7.2m，剪力墙结构形式。地质情况较为复杂，基础设计类型型有钻(冲)孔灌注桩、天然基础等类型，地下室底板面绝对标高1.900米。
工程建设各方主体
工程名称：江门保利中悦花园二期B区
建设单位：江门保利宏信房地产开发有限公司
设计单位：江门市建筑设计院有限公司
地质勘察：广东省重工建筑设计院有限公司
监理单位：广东重工建设监理有限公司
施工总承包单位：广州富利建筑安装工程有限公司
监督单位：江门市蓬江区建设工程质量监督站
第二章编制依据
根据工程相关施工文件、合同、图纸技术资料等
一、施工图纸及应用的标准图集
1、中悦花园二期B区的招标文件；
2、江门保利宏信房地产开发有限公司与我司签订的合同；
3、保利中悦花园相关图纸；
4、保利中悦花园项目地质勘察报告
5、中联重科塔式起重机TC5613-6使用说明书；
6、有关国家、部颁、地方的现行建筑施工规范、规程、规定和工程质量检验评定标准。
7、广东省颁发的有关施工工程质量、安全生产和文明施工文件。

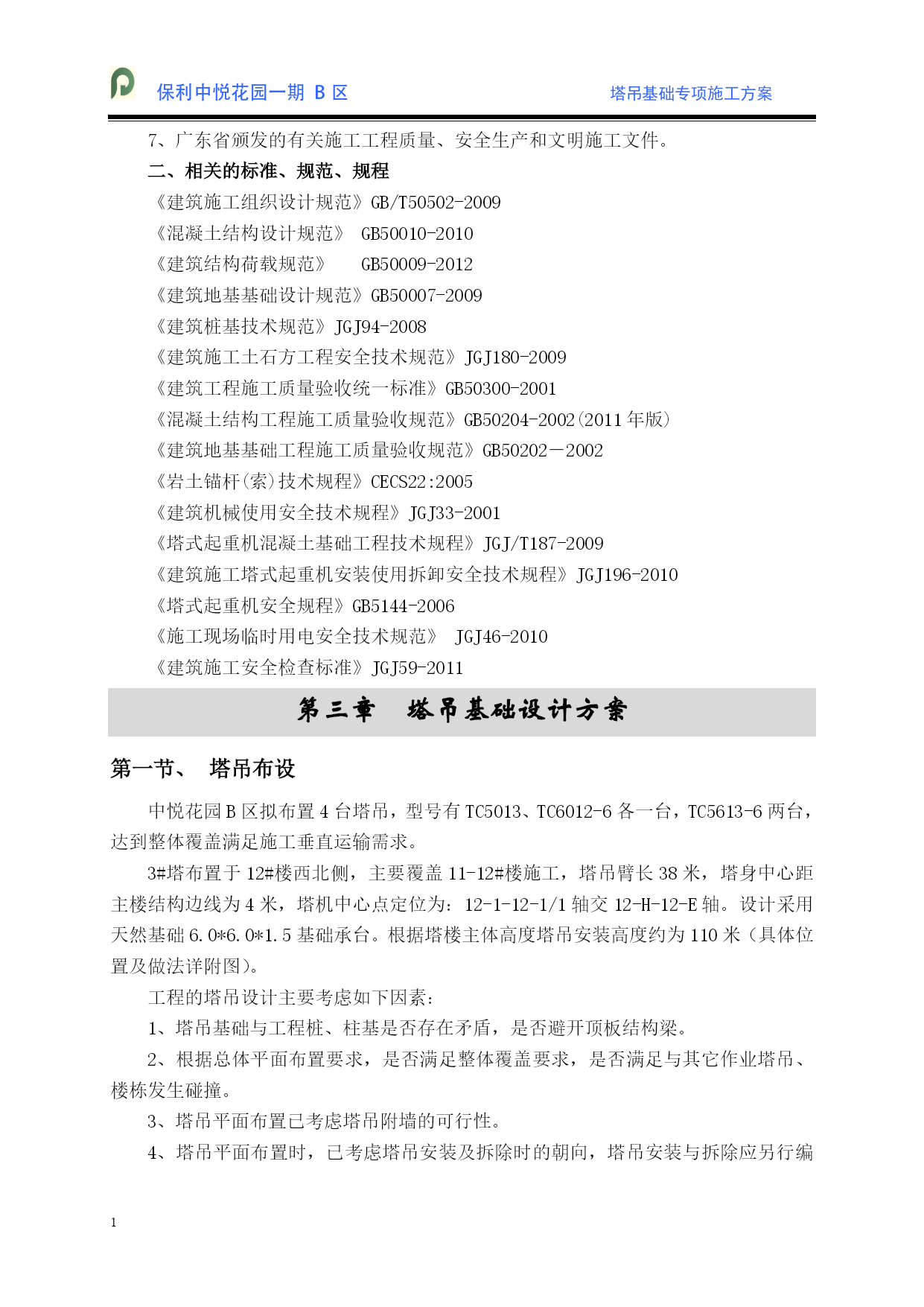

二、相关的标准、规范、规程
《建筑施工组织设计规范》GB/T50502-2009
《混凝土结构设计规范》GB50010-2010
《建筑结构荷载规范》GB50009-2012
《建筑地基基础设计规范》GB50007-2009
《建筑桩基技术规范》JGJ94-2008
《建筑施工土石方工程安全技术规范》JGJ180-2009
《建筑工程施工质量验收统一标准》GB50300-2001
《混凝土结构工程施工质量验收规范》GB50204-2002(2011年版)
《建筑地基基础工程施工质量验收规范》GB50202－2002
《岩土锚杆(索)技术规程》CECS22:2005
《建筑机械使用安全技术规程》JGJ33-2001
《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009
《建筑施工塔式起重机安装使用拆卸安全技术规程》JGJ196-2010
《塔式起重机安全规程》GB5144-2006
《施工现场临时用电安全技术规范》JGJ46-2010
《建筑施工安全检查标准》JGJ59-2011

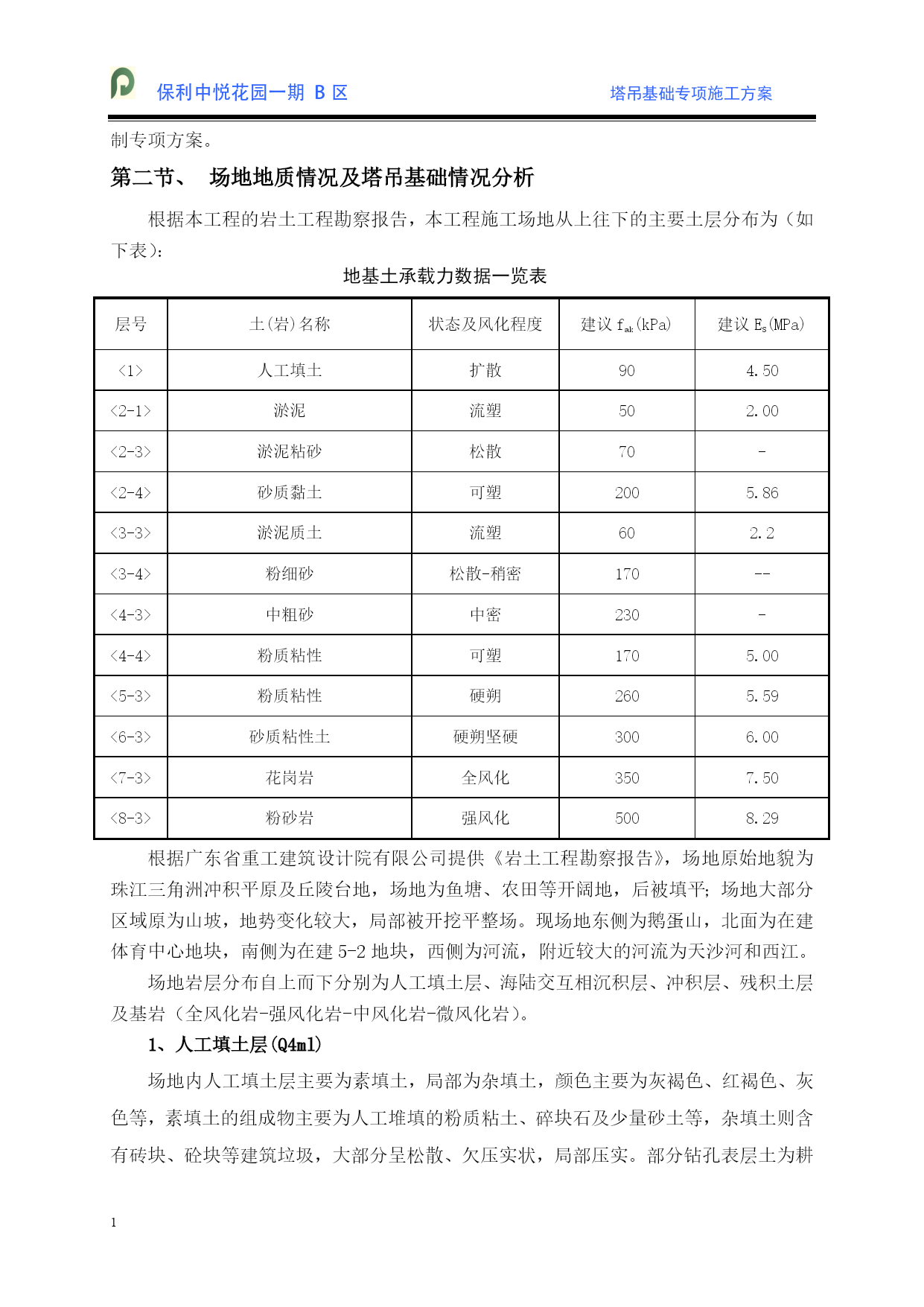

第三章塔吊基础设计方案
塔吊布设
中悦花园B区拟布置4台塔吊，型号有TC5013、TC6012-6各一台，TC5613-6两台，达到整体覆盖满足施工垂直运输需求。
3#塔布置于12#楼西北侧，主要覆盖11-12#楼施工，塔吊臂长38米，塔身中心距主楼结构边线为4米，塔机
