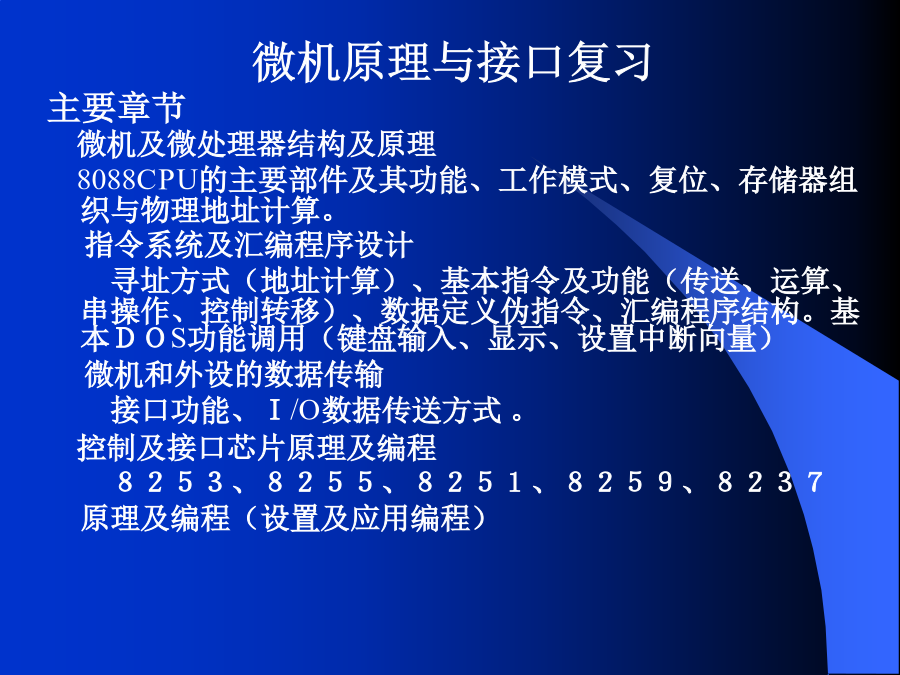

微机原理与接口复习
主要章节
微机及微处理器结构及原理
8088CPU的主要部件及其功能、工作模式、复位、存储器组织与物理地址计算。
指令系统及汇编程序设计
寻址方式（地址计算）、基本指令及功能（传送、运算、串操作、控制转移）、数据定义伪指令、汇编程序结构。基本ＤＯS功能调用（键盘输入、显示、设置中断向量）
微机和外设的数据传输
接口功能、Ｉ/O数据传送方式。
控制及接口芯片原理及编程
８２５３、８２５５、８２５１、８２５９、８２３７
原理及编程（设置及应用编程）

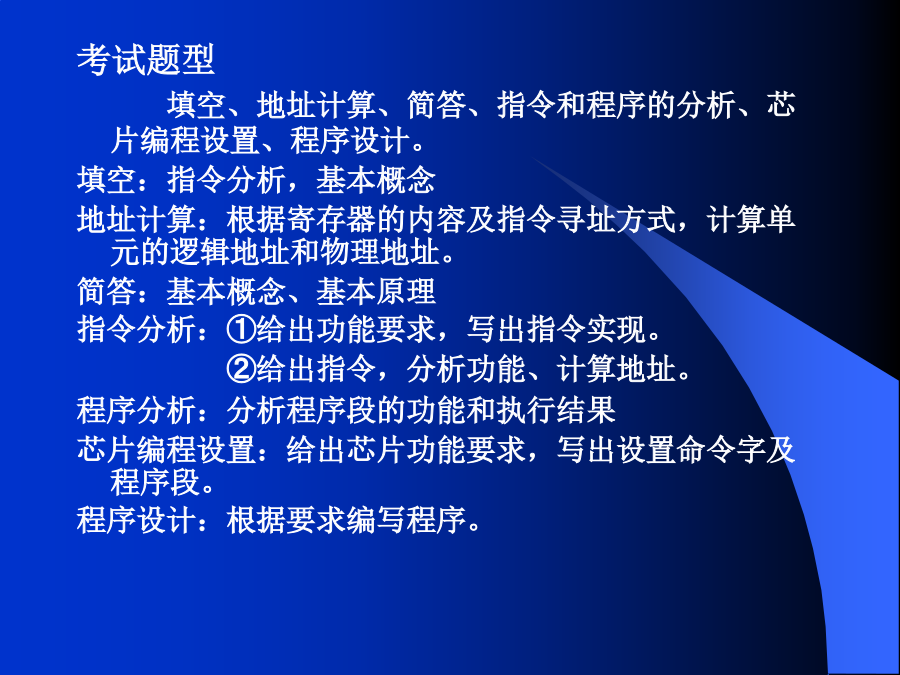

考试题型
填空、地址计算、简答、指令和程序的分析、芯片编程设置、程序设计。
填空：指令分析，基本概念
地址计算：根据寄存器的内容及指令寻址方式，计算单元的逻辑地址和物理地址。
简答：基本概念、基本原理

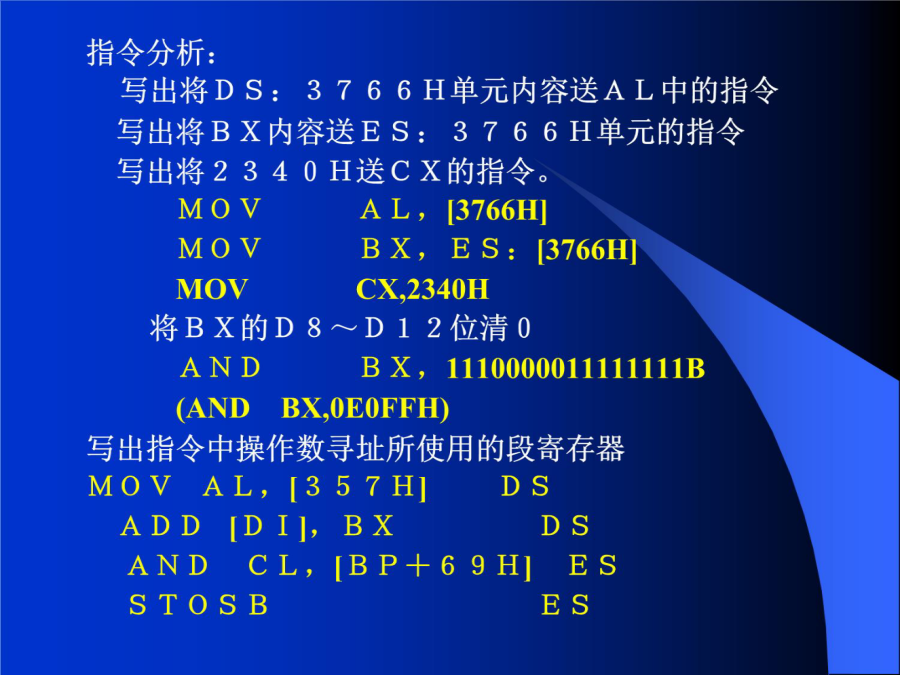

指令分析：①给出功能要求，写出指令实现。
②给出指令，分析功能、计算地址。
程序分析：分析程序段的功能和执行结果
芯片编程设置：给出芯片功能要求，写出设置命令字及程序段。
程序设计：根据要求编写程序。

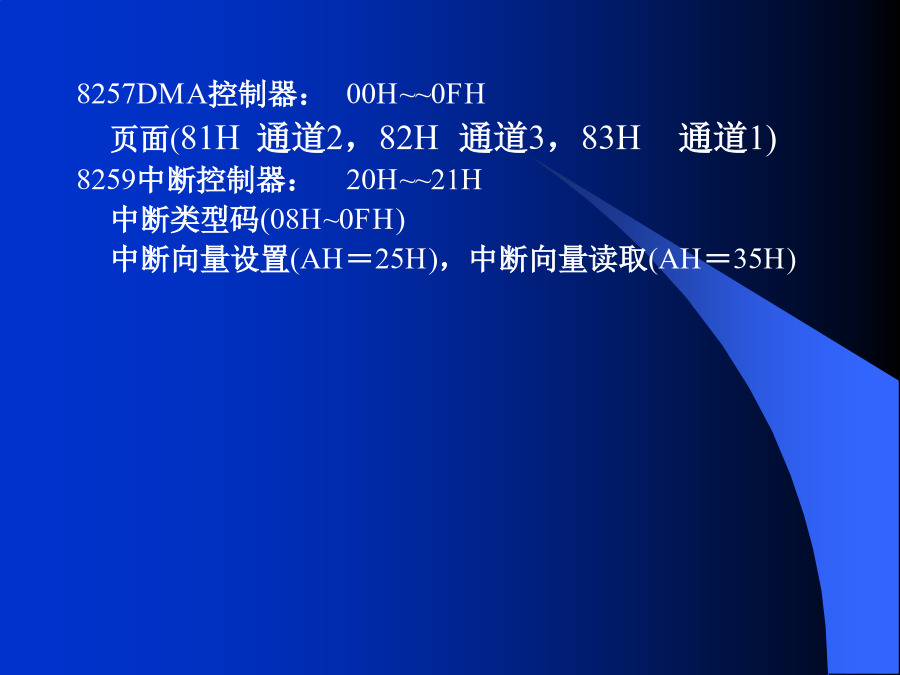

8257DMA控制器： 00H~~0FH
页面(81H 通道2，82H通道3，83H通道1)
8259中断控制器： 20H~~21H
中断类型码(08H~0FH)
中断向量设置(AH＝25H)，中断向量读取(AH＝35H)
地址计算：
巳知８０８６ＣＰＵ中下列各寄存器的内容分别为：
ＣＳ＝５３４０Ｈ，ＤＳ＝００３０Ｈ，ＳＳ＝１２３０Ｈ，
ＩＰ＝５２２０Ｈ,ＡＸ＝３２４０Ｈ，ＢＸ＝７２４０Ｈ，
ＢＰ＝４Ｂ０Ｈ，ＳＰ＝４６９０Ｈ，ＥＳ＝３３３０Ｈ
１〉求当前指令单元地址和堆栈栈顶单元物理地址。
２〉求下列各指令中操作数所在存储单元的物理地址。
a.ＭＯＶ ＡＸ，[４７３０Ｈ]
b.ＭＯＶ[ＢＸ＋４７３０Ｈ]，ＡＸ
C.ＭＯＶ ＡＸ，[ＢＰ＋４７３Ｈ]
１＞当前指令单元地址：ＣＳ＋ＩＰ：５３４００Ｈ＋５２２０Ｈ＝５８６２０Ｈ
堆栈栈顶单元物理地址：ＳＳ＋ＳＰ＝１２３００Ｈ＋４６９０Ｈ＝１６９９０Ｈ
２＞a.ＤＳ＋４７３０Ｈ＝００３００Ｈ＋４７３０Ｈ＝０４Ａ３０Ｈ
b.ＤＳ＋ＢＸ＋４７３０Ｈ＝００３００＋７２４０Ｈ＋４７３０Ｈ＝０ＢＣ７０Ｈ
c.SＳ＋ＢＰ＋４７３Ｈ＝１２３００Ｈ＋４Ｂ０Ｈ＋４７３Ｈ＝１２Ｃ２３Ｈ
程序分析：
写出下列程序段执行完后，ＡＬ，ＤＬ的内容，并指出程序完成的功能。
ＭＯＶ ＣＬ，０４
ＭＯＶ ＡＬ，８７Ｈ
ＭＯＶ ＤＬ，ＡＬ
ＡＮＤ ＡＬ，０ＦＨ
ＯＲ ＡＬ，３０Ｈ
ＳＨＲ ＤＬ，ＣＬ
ＯＲ ＤＬ，３０Ｈ
解：
（ＡＬ）＝３７Ｈ （ＤＬ）＝３８Ｈ
将ＢＣＤ码８７的个位和十位转换成对应的ＡＳＣＩＩ码，并存放在ＡＬ，ＤＬ中。接口芯片设置及编程：
一、８２５３计数器定时器：
一、假设8253占用的端口地址为180H－184H，CLK0和CLK2接8MHZ时钟，要求：
1）将计数器0设置时钟周期为1ms分频器，计数器2的设置为软件触发的选通信号发生器，设置完计数初值0.2ms后OUT2输出选通信号。
2）将OUT0接到计数器1的CLK1，计数器0工作方式同上，计数器1输出频率为1HZ的方波信号。
1)计数器0：方式字00110100(34H)
初值：8000
计数器2：方式字10111000(0B8H)
初值：1600
MOV DX，183H
MOV AL，34H
OUT DX，AL
MOV AL，0B8H
OUT DX，AL
MOV DX，180H
MOV AX，8000
OUT DX，AL
MOV AL，AH
OUT DX，AL
MOV DX，182H
MOV AX，1600
OUT DX，AL
MOV AL，AH
OUT DX，AL答案：
2)计数器0：方式字00110100(34H)
初值：8000
计数器1：方式字01110110(076H)
初值：1600
MOV DX，183H
MOV AL，34H
OUT DX，AL
MOV AL，076H
OUT DX，AL
MOV DX，180H
MOV AX，8000
OUT DX，AL
MOV AL，AH
OUT DX，AL
MOV DX，181H
MOV AX，1000
OUT DX，AL
MOV AL，AH
OUT DX，AL二、定时/计数器芯片８２５３Ａ的端口地址为24H—27H，将它的通道2的ＣＬＫ2接外部计数脉冲，要使计数值达到4000时，OUT2产生中断请求，写出相应程序段。
答案：通道2的方式命令字：10110000（0B0H）
计数初值：4000
MOV DX，27H
MOV AL，0B0
