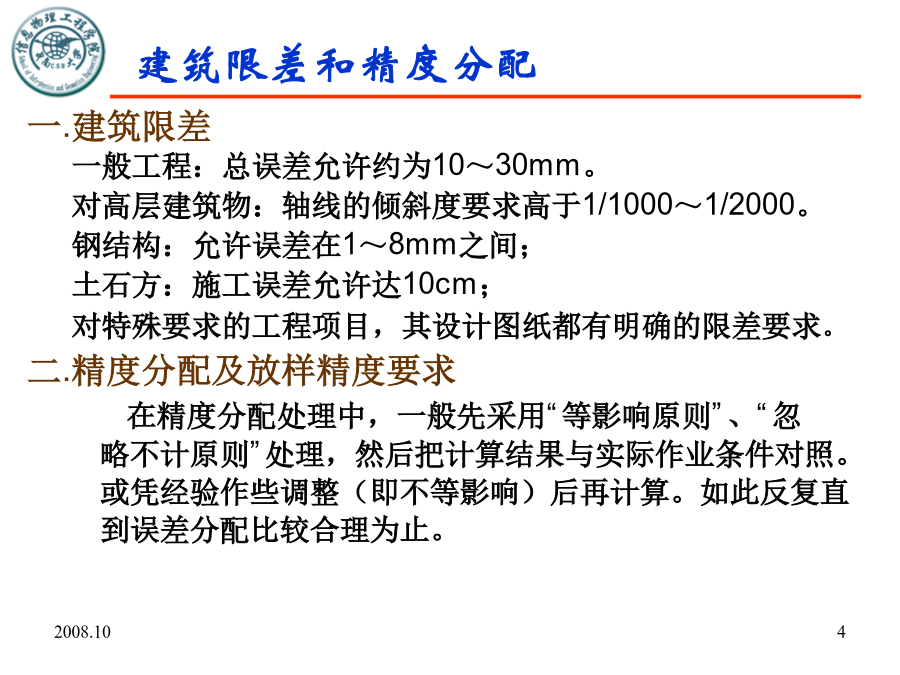

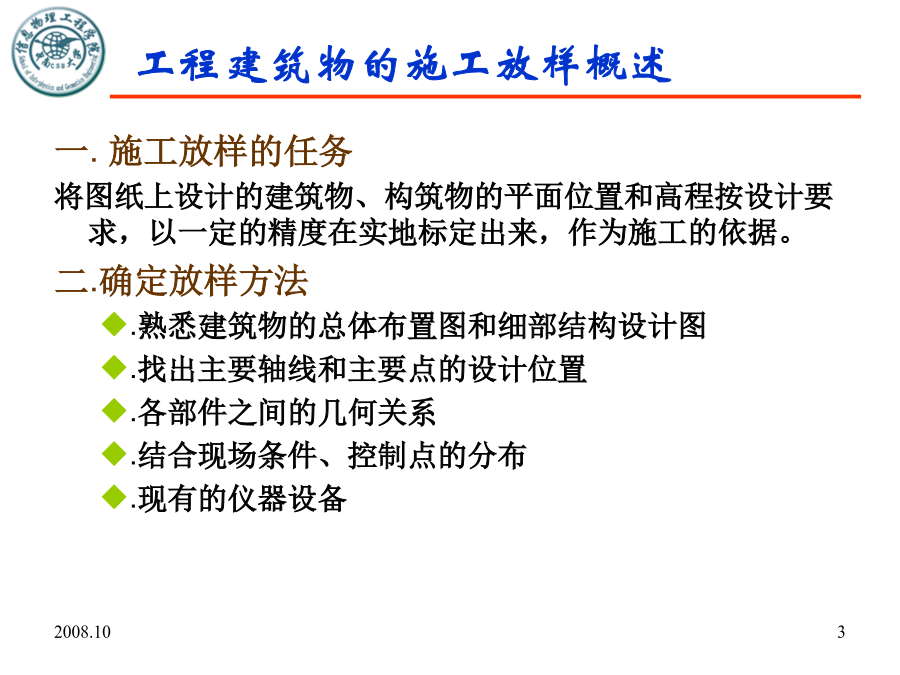

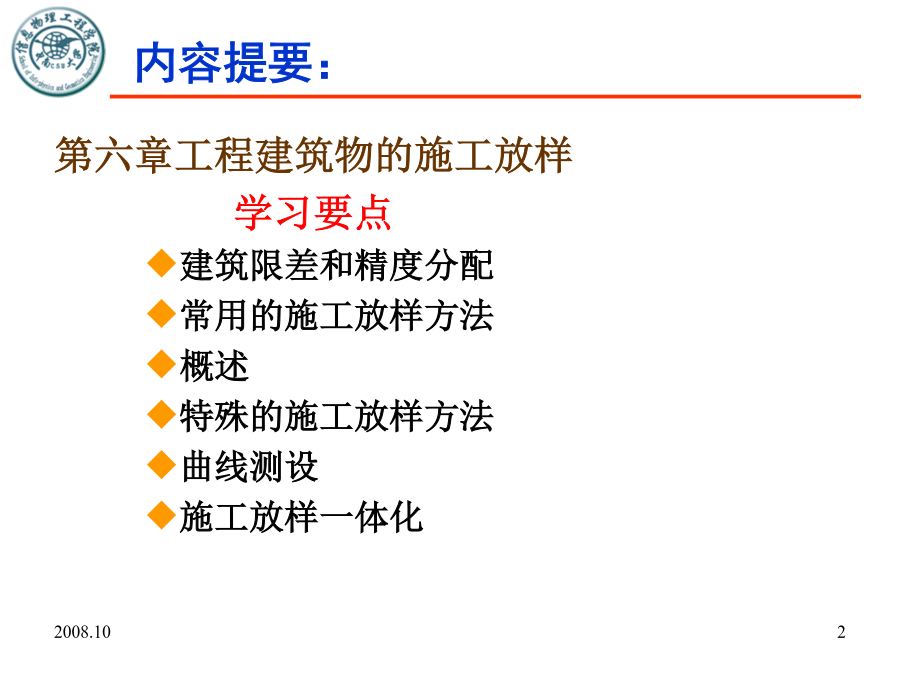

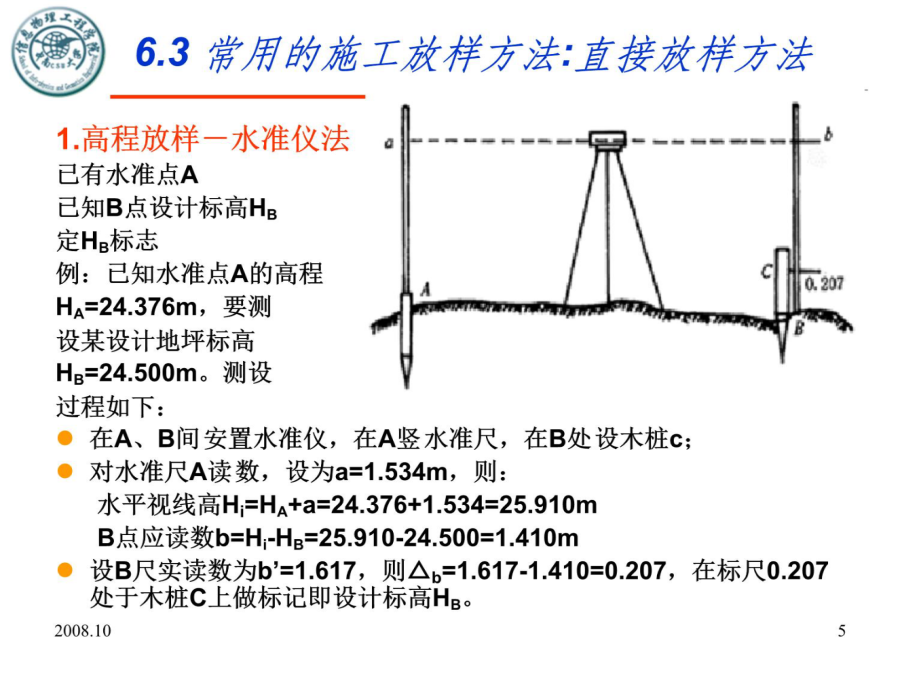

第六章内容提要：工程建筑物的施工放样概述建筑限差和精度分配“倒尺”法放样2.高程的传递放样2.2.全站仪无仪器高作业法放样6.3.1.2角度放样——放样已知数据的水平角6.3.1.3距离放样测距仪法测设6.3.1.4点位放样(二).极坐标法例：右图中J、K为已知导线点，P为
某设计点位。按图中数据计算
在J点用极坐标法测设P点的放样
数据、D。(三).角度交会法(四).距离交会法6.3.1.5铅垂线放样6.3.2归化法放样－－精确放样β角6.3.2.2归化法放样点位6.3.2.2归化法放样点位6.3.2.3归化法放样直线6.3.2.3归化法放样直线6.3.2.4构网联测归化法放样6.3.3刚体的放样定位6.4特殊施工放样方法2.对跨海大桥工程采用网络RTK法放样3.大型不规则场馆的施工放样3.大型不规则场馆的施工放样6.5曲线测设6.5.1偏角法测设曲线6.5.2切线支距法测设曲线6.5.2切线支距法测设曲线设圆曲线的半径为R，两端缓和曲线长为，曲线转向角为α，即可计算切线长T、曲线长L、外矢距E0和切曲差q等要素。6.5.3任意设站极坐标法测设曲线6.5.3任意设站极坐标法测设曲线6.5.3任意设站极坐标法测设曲线6.5.3任意设站极坐标法测设曲线6.6施工放样一体化
